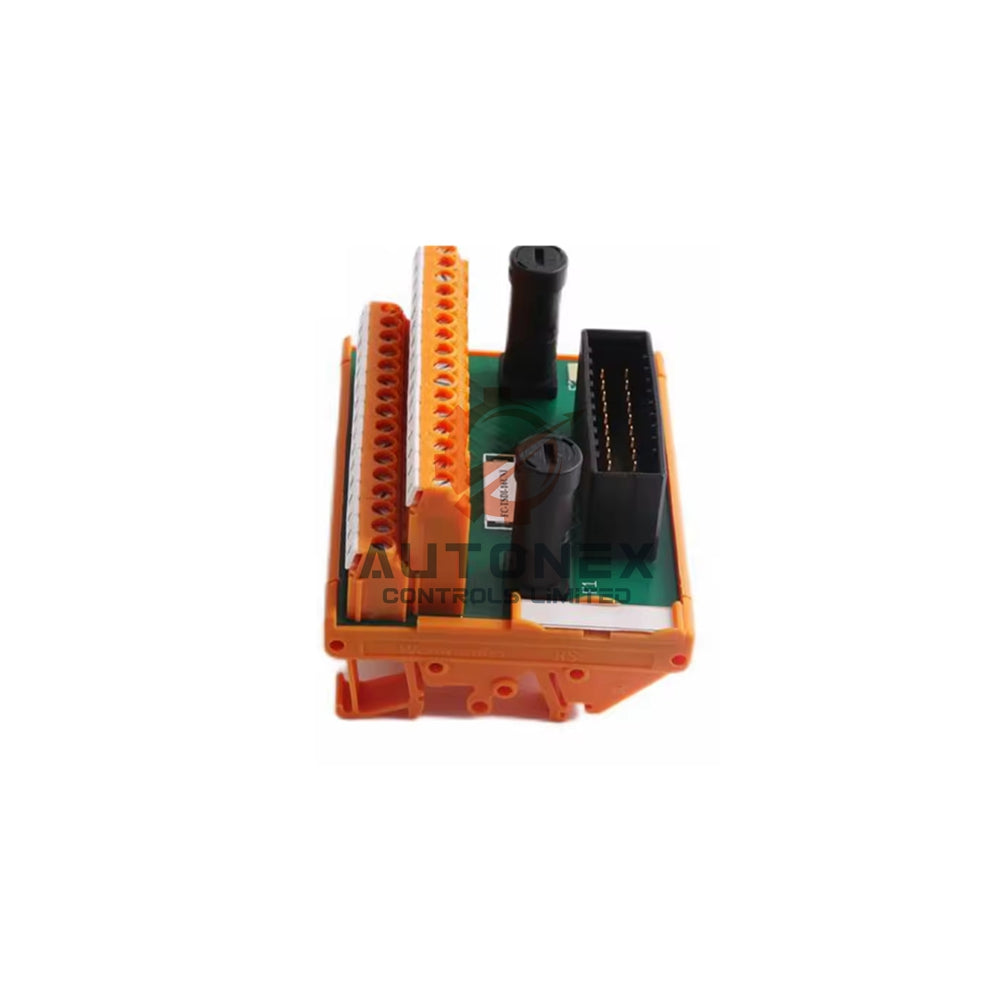

Honeywell FC-TSDI-16115 Sichere Digitaleingabe FTA

Honeywell Safe Digital Input Field Termination Assembly

Kerntechnische Spezifikationen

• Marke: Honeywell
• Modell: FC-TSDI-16115
• Kategorie: Safe Digital Input FTA (Feldabschlussbaugruppe)
• Typnummern: FS-TSDI-16115, FC-TSDI-16115
• Eingangskanäle: 16 Kanäle für digitale Eingangssignale.
• Eingangsspannung: Akzeptiert 115 V AC oder DC mit einem Bereich von -15 % bis +30 %.
• Eingangsfrequenz: Arbeitet mit DC oder 40-300 Hz AC-Signalen.
• Isolationsspannung: Bietet 2 kV Isolation zwischen Eingang und Ausgang.
• Abmessungen: Kompakte Größe: 300 mm × 109 mm × 68 mm (L × B × H).

Elektrische Eingangseigenschaften

• Eingangsstrom: Zieht ca. 7,5 mA (±1 mA) bei 115 V.
• Eingangswiderstand: Hoher, nichtinduktiver Widerstand > 9 kΩ.
• Eingang LOW Zustand: Erkannt bei Spannung U ≤ 15 V oder Strom I ≤ 1,2 mA.
• Überspannungsschutz: Eingebauter Schutz für Eingangssignal-Leitungen.
• Umweltverträglichkeit: Ausgelegt für industrielle Temperatur- und Feuchtigkeitsbereiche.

Montage, Verkabelung & Umweltbewertungen

• Montage: Universelles Einrast-Design für Standard-DIN EN-Schienen (TS32/TS35).
• Genutzte Schienenlänge: Belegt 301 mm Schienenplatz.
• Anschlussspezifikationen: Schraubklemmen für Leiter bis 2,5 mm² (AWG 14).
• Anzugsmoment der Klemmen: Anziehen mit 0,5 Nm (0,37 ft-lb) für sichere Verbindungen.
• Abisolierlänge: Drahtenden mit 7 mm (0,28 in) abisolieren.
• Betriebstemperatur:
  • 50°C (122°F) bei 115 V, -15 % bis +30 %
  • 60°C (140°F) bei 115 V, -15 % bis +10 %
  • 70°C (158°F) bei 115 V, -15 % bis +0 %

Zertifizierungen & Systemintegration

• Freigaben: Zertifiziert nach UL, CE, TUV und CSA Standards.
• Hauptfunktion: Wandelt externe 115V-Signale in 24 V DC für das SDI-1624 sichere Digitaleingangsmodul um.
• Konnektivität: Kanäle verbinden sich über ein Systemverbindungskabel (SICC-0001/Lx).
• Sicherheitsintegrität: Entwickelt für sicherheitskritische Anwendungen mit galvanischer Trennung.

Häufig gestellte Fragen (FAQ)

• F: Was ist der Hauptzweck des FC-TSDI-16115 Moduls?
  A: Es fungiert als Feldschnittstelle, um 115V AC/DC-Feldsignale in isolierte 24V DC-Signale für das Eingangsmodul eines Sicherheitscontrollers umzuwandeln.
• F: Was bedeutet „galvanische Trennung“ bei diesem Modul?
  A: Es bietet 2 kV elektrische Isolation zwischen Feldverdrahtung und Steuerungssystem, schützt vor Störungen und Spannungsspitzen.
• F: Kann ich dieses Modul mit sowohl AC- als auch DC-Eingangssignalen verwenden?
  A: Ja, das TSDI-16115 ist für 115 V AC und 115 V DC Eingangssignale ausgelegt.
• F: Welches Kabel verbindet dieses FTA mit dem Haupteingangsmodul?
  A: Es verwendet ein Systemverbindungskabel (SICC-0001/Lx).
• F: Wie ist Ihre Rückgabepolitik?
  A: Wir unterstützen 30-tägige Rückgaben für Artikel im Originalzustand.
