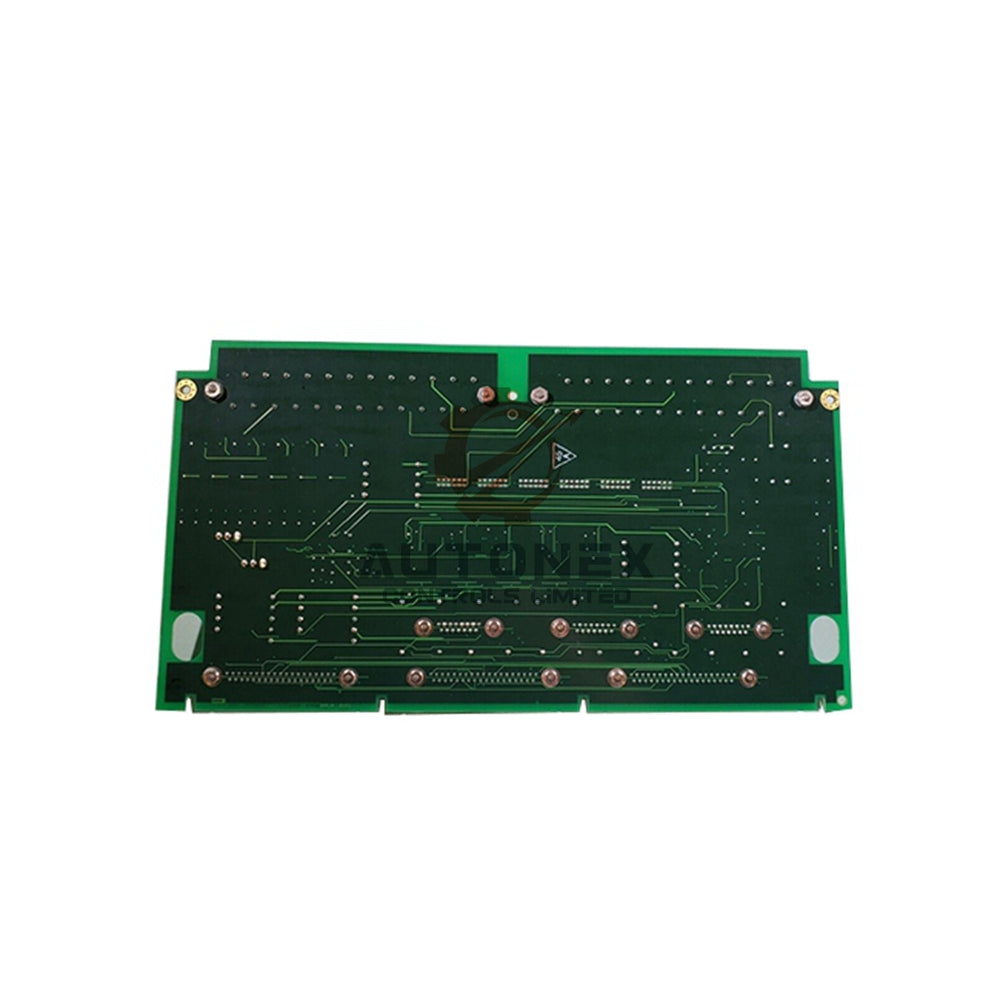

GE IS200TSVOH1B-Servoklemmenplatine Mark VI

GE IS200TSVOH1B Servo-Klemmenplatine – Mark-VI-Serie

• Teilenummer: IS200TSVOH1B – Hersteller: General Electric (GE).
• Serie: Mark VI – fortschrittliches Speedtronic-System für das Turbinenmanagement.
• Funktion: Klemmenplatine zur Steuerung von Servoventilen und für LVDT-Rückmeldungen.
• Technologie: Oberflächenmontage für kompakte und robuste Leistung.
• Abmessungen: 17,8 cm (H) x 33,02 cm (B) – passend für Standard-Racks.
• Ursprungsland: Vereinigte Staaten – echte Fertigung von GE.
• Verfügbarkeit: Auf Lager – neue überschüssige Werksware in Originalverpackung.

Technische Daten

• Eingangskanäle: Nimmt zwei Servostromquellen über zwei E/A-Kanäle auf.
• LVDT-Rückmeldung: Unterstützt bis zu sechs LVDT/LVDR-Sensoren (drei je Klemmenblock).
• Sensorwahl: Auswahl zwischen hoch, mittel oder niedrig für flexible Rückmeldungen.
• Impulsrateneingang: Bereich von 2 kHz bis 14 kHz für präzise Messungen.
• LVDT-Anregung: Frequenz von 3,2 ±0,2 kHz, Ausgang 7,00 ±0,14 Veff.
• Stromversorgung: Nennspannung 24 V Gleichstrom – standardmäßige Industriespannung.
• Signalempfindlichkeit: Mindestens 33 mVpk bei 2 Hz, 827 mVpk bei 12 kHz.
• Magnetischer PR-Aufnehmer: Erzeugt 150 Vss an 60 Kiloohm.
• Aktiver PR-Aufnehmer: Liefert 5 bis 27 Vss an 60 Kiloohm.
• Kabellänge: Unterstützt bis zu 300 Meter (984 Fuß) bei einem maximalen Widerstand von 15 Ohm.
• Fehlererkennung: Überwacht Servostrom, Reglerrückmeldung und den Status des ID-Chips.

Installation und Verdrahtung

• Schließen Sie Sensoren und Servoventile direkt an die beiden E/A-Klemmenblöcke an.
• Jeder Block verfügt über 24 Klemmen und nimmt Leitungen bis zu #12 AWG auf.
• Eine neben jedem Block angeordnete Schirmanschlussleiste verbindet den Schirm mit der Chassismasse.
• Verwenden Sie JD1 oder JD2 für die externe Auslöseverdrahtung vom Schutzmodul.
• In der TMR-Konfiguration wird der Spulenstrom für jeden Kanal über JP1–6 ausgewählt.
• Bei Simplex-Anwendungen steuert jeder Servoausgang einen oder zwei Spulenservos an.
• Für TMR kann jeder Ausgang zwei oder drei Spulenservos (Ölregelsysteme der Baugröße 200#) ansteuern.

Betrieb & Konnektivität

• Die IS200TSVOH1B bietet vier Kanäle: Servostrom, LVDT-Rückmeldung, Erregung und Impulsrate.
• Sie regt bis zu sechs LVDT-Ventilpositionssensoren an und empfängt deren Eingangssignale.
• Die Signale werden direkt durch die TSVO-Platine zur Vorderseite der VSVO-Platine an J5 geführt.
• Verwenden Sie JR1 für Simplex-Signale sowie JR1, JS1 und JT1 für TMR-Signale.
• Externe Abschaltstecker JD1 und JD2 verbinden das Schutzmodul.
• Bidirektionale Stromquellen können per Jumper für verschiedene Spulentypen ausgewählt werden.

Wesentliche Merkmale

• LVDT-Eingänge: Insgesamt 6 Wicklungen.
• Impulsratensignale: 2 Eingänge pro VSVO.
• Servoventilausgänge: 2 Ventile (4 pro VSVO-Platine).
• Erregungsquellen: 4 für LVDTs, 2 für Impulsratensensoren.
• Fehlerüberwachung: Strom außerhalb der Grenzwerte, Rückmeldung des Reglers, ausgefallener ID-Chip.
• Umgebungstoleranz: Für industrielle Turbinenumgebungen entwickelt.
• Störfestigkeit: Die Oberflächenmontagetechnik reduziert Störungen.

Häufig gestellte Fragen (FAQ)

• Ist der IS200TSVOH1B neu oder generalüberholt? – Wir liefern ein fabrikneues Originalprodukt in der Werksverpackung mit vollständiger Rückverfolgbarkeit.
• Wie ist der Lagerstatus? – Dieses Modell ist auf Lager und versandbereit.
• Welche Versandmethoden gibt es? – Wir versenden per FedEx, UPS oder DHL – Sie wählen beim Checkout.
• Wie lange dauert die Lieferung? – Wir versenden innerhalb von 5 Werktagen nach Auftragsbestätigung.
• Kann ich die Platine zurückgeben? – Ja, wir akzeptieren Rückgaben innerhalb von 30 Tagen nach Erhalt (es gelten Bedingungen).
• Unterstützt das Gerät TMR-Konfigurationen? – Ja, der IS200TSVOH1B unterstützt sowohl Simplex- als auch TMR-Konfigurationen.
• Wie lang darf das Kabel maximal sein? – Bis zu 300 Meter bei ordnungsgemäßer Abschirmung und entsprechendem Widerstand.
• Ist technischer Support verfügbar? – Kontaktieren Sie uns für Unterstützung bei der Anwendung und Verdrahtungsplänen.
