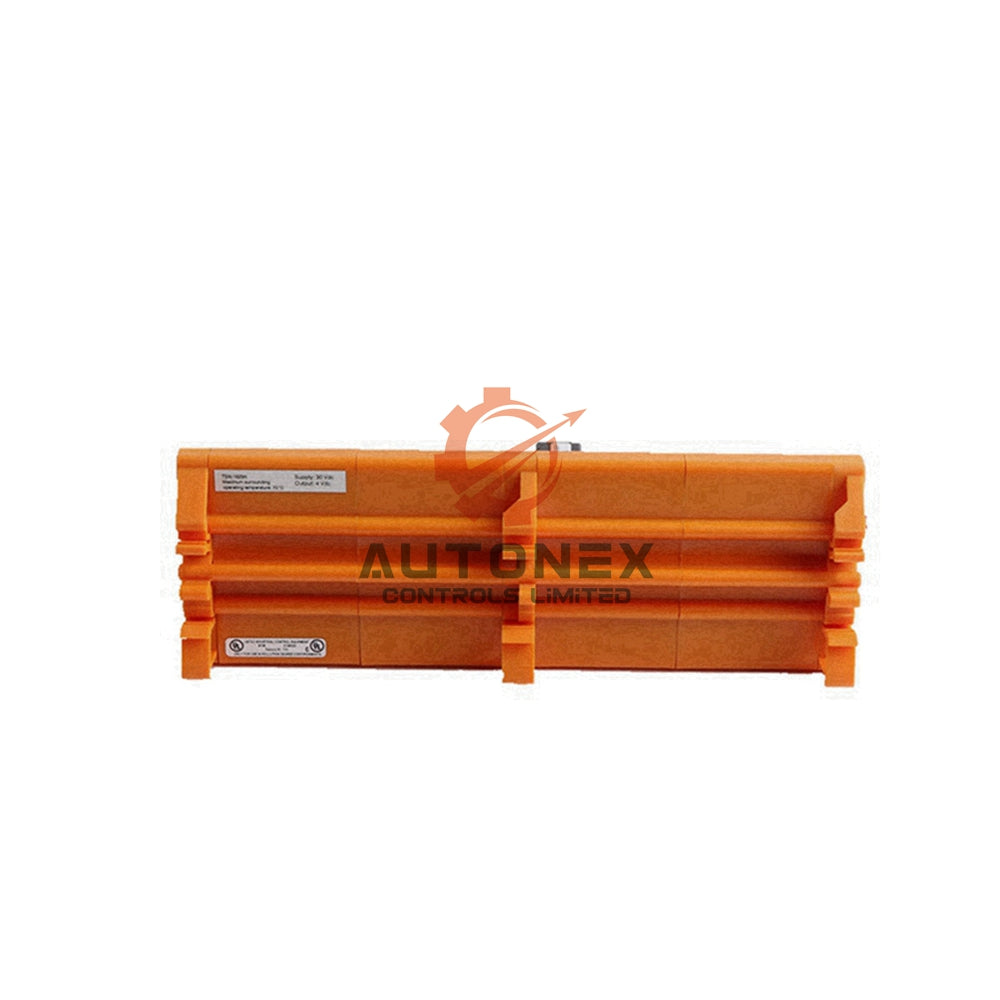

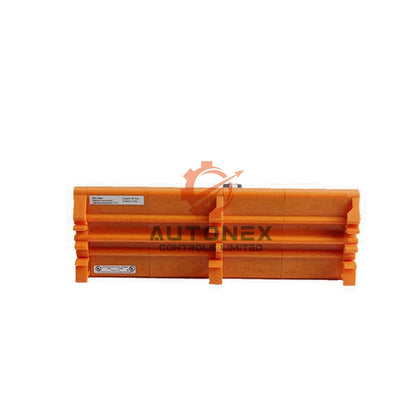

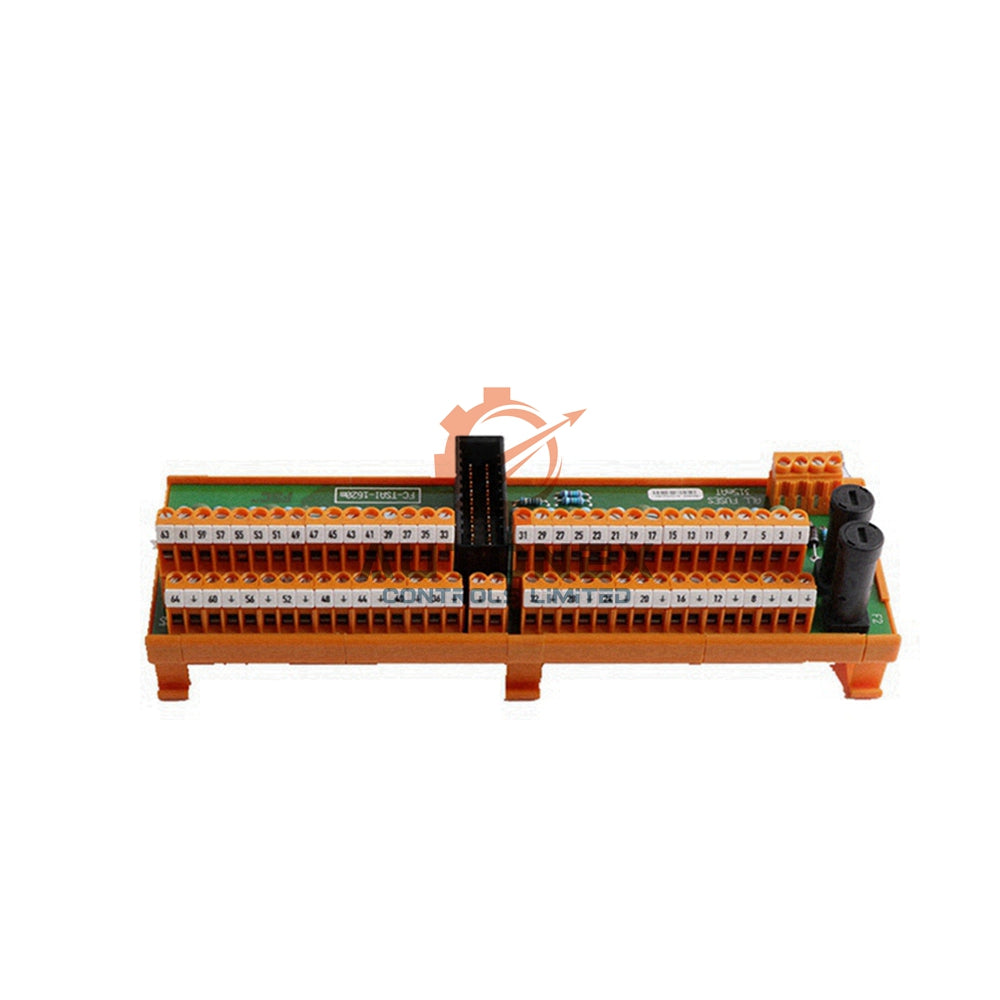

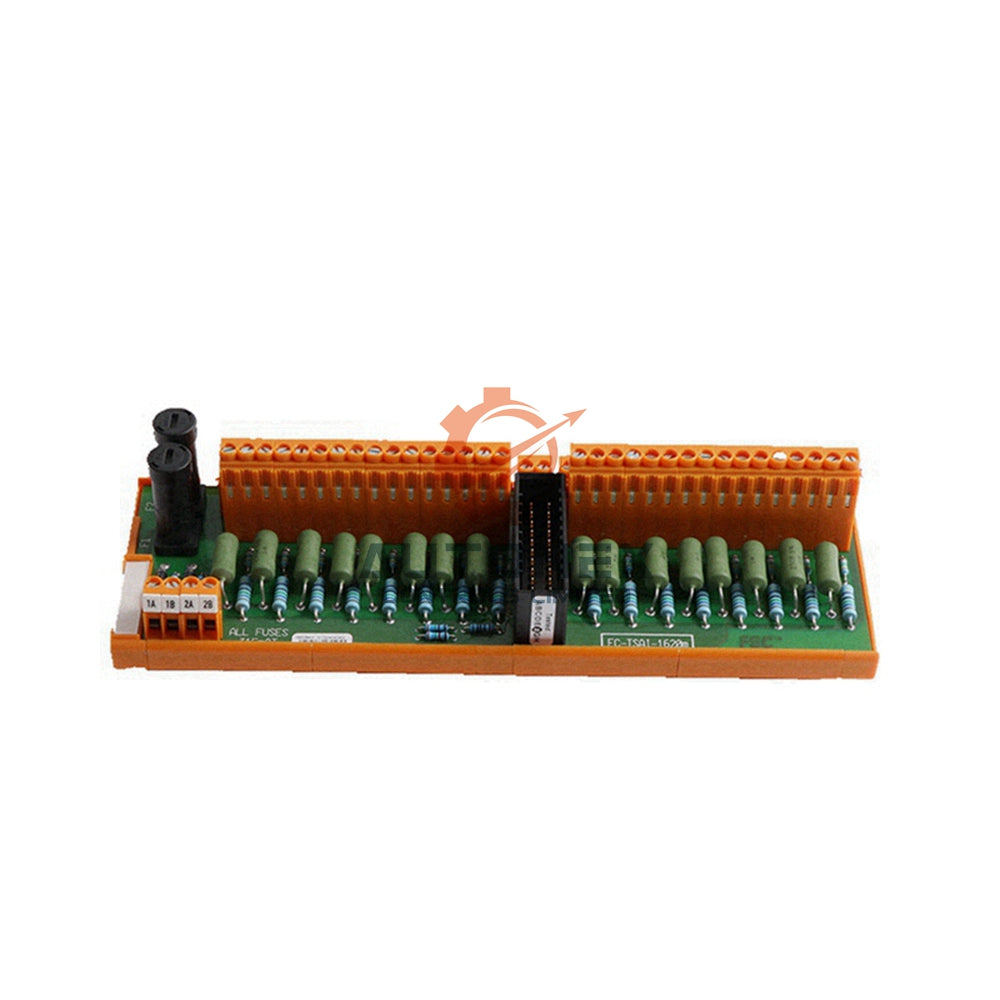

FC-TSHART-1620M HART-Schnittstellen-FTA-Modul Honeywell

Honeywell FC-TSHART-1620M Sichere Analogeingang FTA mit HART-Schnittstelle

Kernfunktionen und Merkmale

• Bietet eine lineare Umwandlung von 0(4)-20 mA Signalen auf SAI-1620m Eingangspegel.
• Integriert eine HART-Schnittstelle zur Verbindung mit MTL- oder Pepperl+Fuchs-Multiplexergeräten.
• Verteilt spannung- und strombegrenzte Energie gemäß den Normen der Klasse I Division 2.
• Ermöglicht die Überwachung des externen 30V Gleichstrom-Netzteils.
• Überträgt Signale über ein SICC-0001/Lx-Kabel an ein redundantes Paar von SAI-1620m-Modulen.

Technische Daten

• Zulassungen: CE, TUV, UL, CSA, FM
• Eingangskanäle: 16 Kanäle (in 2 Gruppen zu je 8 mit gemeinsamem 0V)
• Eingangssignal: 0-25 mA Gleichstrom (typisch 4-20 mA)
• Eingangswiderstand: 250 Ω (± 1%)
• Stromversorgung: 30 V Gleichstrom extern
• Ruhestrom: 3 mA (ohne Feldlast)
• Ausgang zu SAI-1620m: 0-4 V Gleichstrom mit 0,10 % Genauigkeit
• Ausgang zu passivem Sender: 270 Ω (± 5%) Widerstand
• Zündstrom pro Kanal: < 120 mA bei 30 V Gleichstrom
• Ausgang zu HART-Multiplexer: Max. 5 V Spitze-Spitze, Serienimpedanz > 100 nF
• Sicherung: 315 mA (SOC MQ2 315 mA, 5x20mm, 125V Wechselstrom)
• Maximaler Ausgangsstrom/Sicherung: 220 mA
• Frequenzgang: Kompatibel mit HART-Kommunikationsfrequenzen.
• Linearität: Hohe Linearität für präzise 4-20mA Signalumwandlung.
• Auflösung: Effektiv definiert durch die 0,10 % Systemgenauigkeit.

Verpackungs- und Versanddetails

• Lieferumfang: Ein FC-TSHART-1620M Modul.
• Abmessungen: 250 × 70 × 60 mm (9,84 × 2,76 × 2,36 Zoll).
• Produktzustand: Neu und in originaler Werksverpackung.
• Lagerbestand: Wir halten Lagerbestand für sofortigen Versand.
• Versandzeit: Alle Bestellungen werden innerhalb von 5 Werktagen versandt.
• Versandarten: Wir nutzen FedEx, UPS oder DHL für zuverlässige Zustellung.
• Rückgaberecht: Wir bieten eine unkomplizierte 30-tägige Rückgabemöglichkeit.

Häufig gestellte Fragen (FAQ)

• F: Ist das FC-TSHART-1620M ein echtes Honeywell-Modul?
  A: Ja, wir liefern nur authentische Honeywell FC-TSHART-1620M Module, neu und in Originalverpackung.
• F: Was ist das Hauptmerkmal dieses FTA-Moduls?
  A: Das Hauptmerkmal ist die integrierte HART-Kommunikationsschnittstelle für die Anbindung intelligenter Messgeräte.
• F: Wie viele Eingangskanäle hat es und wie sind sie gruppiert?
  A: Es hat 16 Eingangskanäle, aufgeteilt in zwei separate Gruppen mit je 8 Kanälen.
• F: Welche externe Stromversorgung wird benötigt?
  A: Es benötigt eine 30 V Gleichstrom-Externeinspeisung für den Betrieb.
• F: Wie genau ist die Umwandlung zum SAI-1620m?
  A: Es bietet eine hohe 0,10 % Genauigkeit für das 0-4V Ausgangssignal.
• F: Haben Sie diesen Artikel auf Lager und wie schnell versenden Sie?
  A: Ja, er ist auf Lager und wir versenden innerhalb von 5 Tagen über große Zustelldienste wie DHL.
• F: Mit welchen HART-Multiplexer-Marken ist er kompatibel?
  A: Er ist ausgelegt für die Verbindung mit MTL- oder Pepperl+Fuchs HART-Multiplexergeräten.
