Allen-Bradley - Isoliertes Ausgangsmodul 1756-OB16IS Source: Allen-Bradley - Isolated Output Module 1756-OB16IS

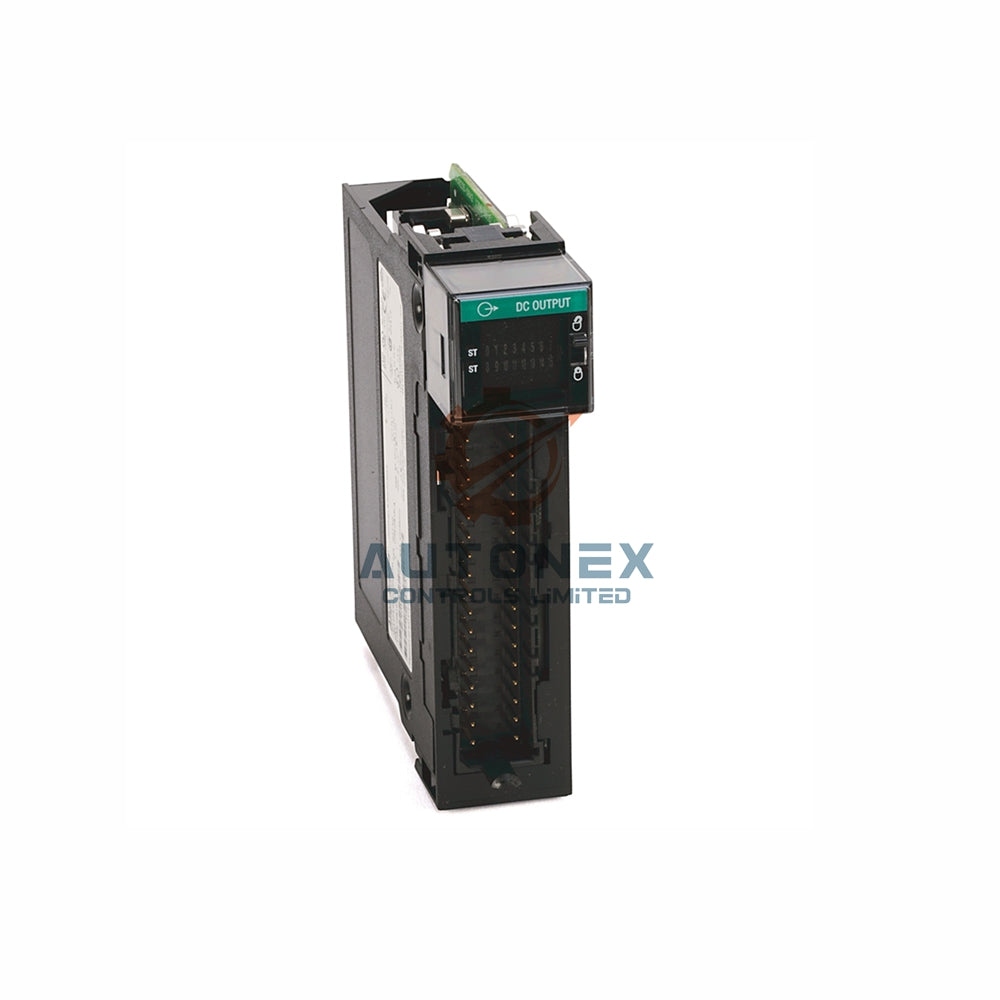

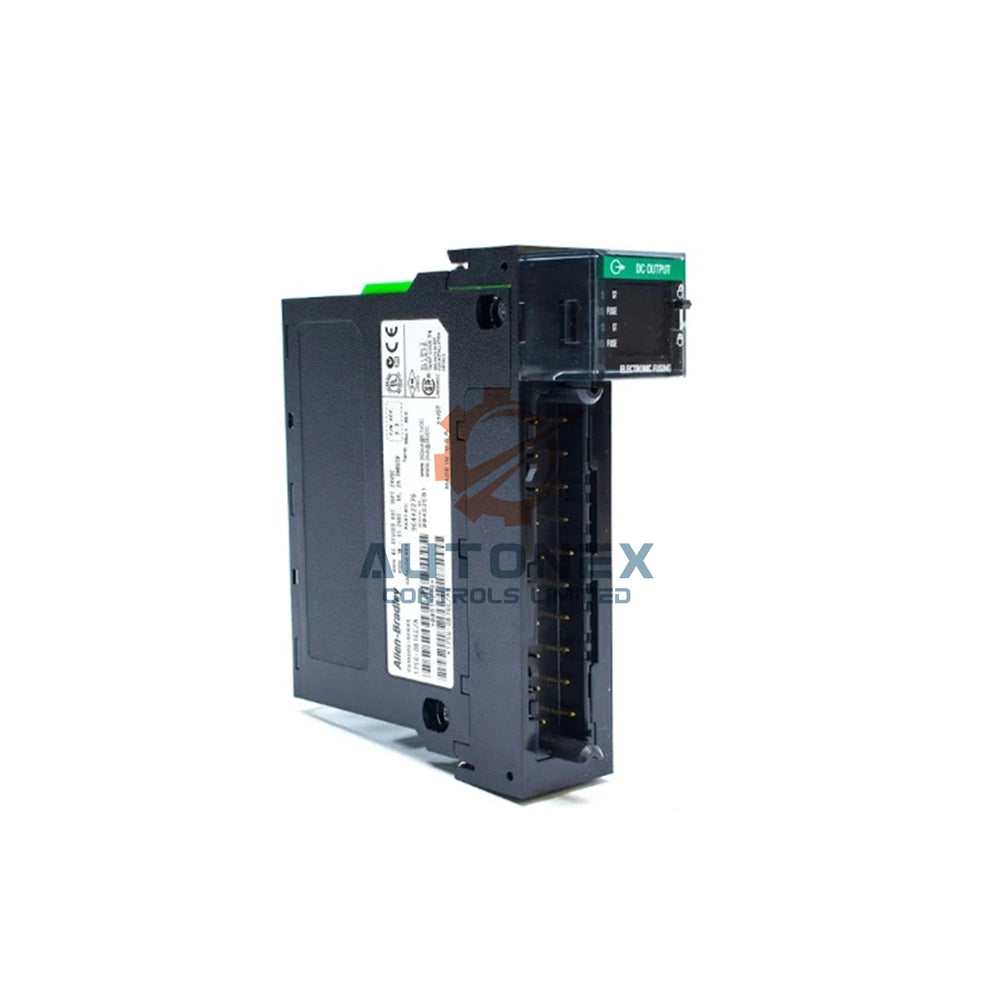

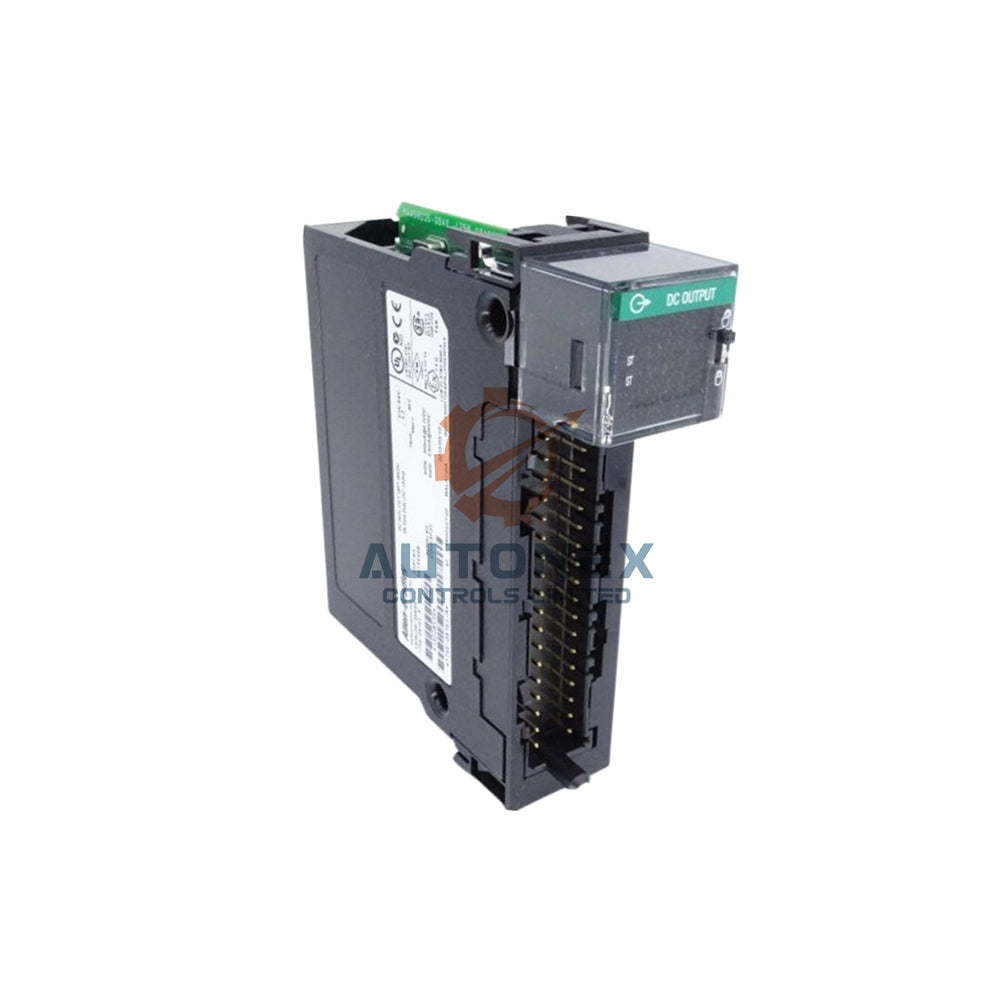

Allen-Bradley 1756-OB16IS ControlLogix geplantes isoliertes Ausgangsmodul

Wichtige technische Spezifikationen

• Marke: Allen-Bradley
• Modellnummer: 1756-OB16IS
• Modultyp: Geplantes isoliertes Ausgangsmodul
• Ausgangskonfiguration: 16 isolierte, 8 geplante Ausgänge
• Betriebsspannung: 10-30V DC Sink/Source
• Strom pro Punkt: 2A @ 30°C, 1A @ 60°C
• Maximaler Modulstrom: 8A @ 30°C, 4A @ 60°C
• Ansprechzeit: 1 ms AUS-EIN, 2 ms EIN-AUS
• Synchronisation: CIPSync-Architektur erforderlich

Leistungsmerkmale

• Sechzehn einzeln isolierte Ausgangskanäle bieten Sicherheit
• Acht geplante Ausgänge ermöglichen präzise Zeitsteuerung
• Schnelles Schalten mit 1ms Einschalt- und 2ms Ausschaltverzögerung
• Synchronisation der Coordinated System Time innerhalb von 16,7 Mikrosekunden
• Pilotstrombelastbarkeit von 2A (DC-13SQ) für Relaisanwendungen
• Niedriger Leckstrom von 0,5mA pro Punkt im AUS-Zustand

Synchronisation & Zeitmessung

• Erfordert CIPSync-Architektur für den ordnungsgemäßen Betrieb
• Geplante Ausgänge synchronisiert mit Coordinated System Time (CST)
• Präzise Zeitmessung mit 16,7 Mikrosekunden Genauigkeit
• Ideal für Bewegungssteuerung und Sequenzierungsanwendungen
• Unterstützt synchronisierte Fertigungsprozesse
• Ermöglicht präzises Ereignisauslösen über mehrere Geräte hinweg

Elektrische Eigenschaften

• Backplane-Strom: 350 mA bei 5,1V DC
• Gesamtleistung der Backplane: 1,8 Watt
• Maximale Leistungsabgabe: 3,6 Watt bei 60°C
• Wärmeabgabe: 12,28 BTU pro Stunde
• Stoßstromfähigkeit: 4A für 10ms pro Punkt
• Mindestlaststrom: 1 mA pro Punkt

Sicherheit & Isolierung

• Individuelle Kanal-Isolierung zwischen Ausgängen und Backplane
• Isolationsspannung: 250V Dauerbetrieb
• Basisisolierung getestet bei 1350V AC für 2 Sekunden
• Konfigurierbare Fehlerzustände pro Punkt (Halten, Ein, Aus)
• Offenes Gehäuse für Anwendungen zur Schalttafelmontage
• Temperaturcode: T4A (Nordamerika) und IEC T4

Umweltspezifikationen

• Betriebstemperatur: 0 bis 60°C (32 bis 140°F)
• Maximale Umgebungstemperatur: 60°C (140°F)
• Vibrationsfestigkeit: 2G im Betrieb
• Stoßfestigkeit: maximal 30G
• Entwickelt für industrielle Steuerungsumgebungen
• Geeignet für hochpräzise Fertigungsanwendungen

Häufig gestellte Fragen

Was unterscheidet das 1756-OB16IS von Standard-Ausgangsmodulen?

Dieses Modul bietet acht geplante Ausgänge mit präziser Synchronisation innerhalb von 16,7 Mikrosekunden unter Verwendung der CIPSync-Architektur.

Wie hoch ist die maximale Stromkapazität pro Ausgangspunkt?

Jeder Punkt verarbeitet 2 Ampere bei 30°C, mit einer Abminderung auf 1 Ampere bei 60°C bei ordnungsgemäßer Wärmeableitung.

Was bedeutet „geplante Ausgänge“?

Geplante Ausgänge bieten eine präzise zeitgesteuerte Aktivierung, synchronisiert mit der ControlLogix-koordinierten Systemzeit.

Ist für dieses Modul eine spezielle Architektur erforderlich?

Ja, das 1756-OB16IS benötigt die CIPSync-Architektur für seine geplante Ausgangsfunktionalität.

Welche Sicherheitsfunktionen sind im Modul enthalten?

Das Modul bietet individuelle Kanaltrennung und konfigurierbare Fehlerzustände für jeden Ausgangspunkt.

Ist dieses Produkt neu und echt?

Wir liefern nur authentische, brandneue Allen-Bradley Produkte in Originalverpackung.

Wie lautet Ihre Versandrichtlinie?

Wir bearbeiten und versenden innerhalb von 5 Werktagen mit den Versanddienstleistern DHL, FedEx oder UPS.

Für technische Spezifikationen oder Kaufinformationen kontaktieren Sie bitte: sales@nex-auto.com
