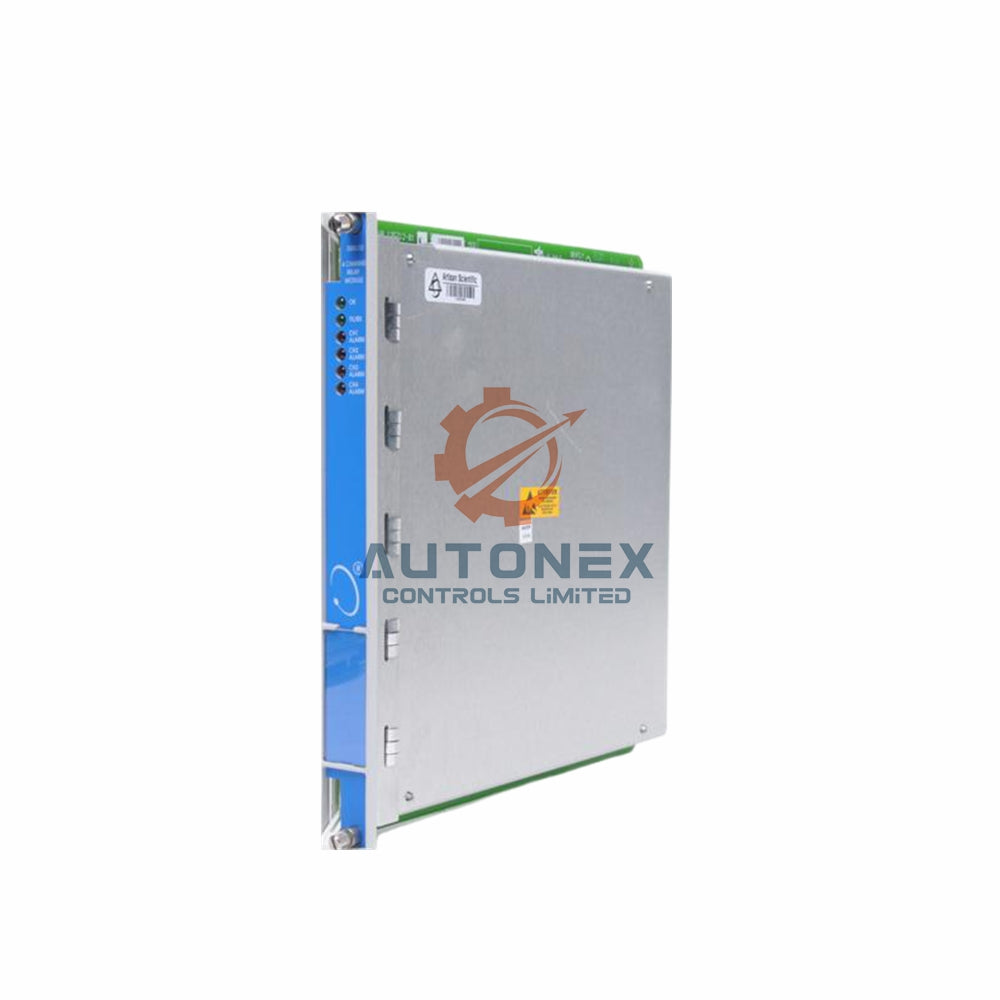

3500/94M-01-00-00 VGA-Anzeigemodul Bently Nevada

Bently Nevada 3500/94M-01-00-00 VGA-Anzeigemodul – Industrielle Überwachungslösung

• Hersteller: Bently Nevada – hergestellt in den USA. Produktnummer: 3500/94M-01-00-00.
• Displaygröße: 10 Zoll mit Frontmontage (passt nur zu rackmontierten 3500-Monitoren).
• Kabel für KVM-Extender und Display-Router-Box: keine (Optionscode 00). Behördenzulassung: keine (00).
• Gesamtgewicht des VGA-Hauptmoduls: 0,73 kg (1,6 lb). Gewicht des I/O-Moduls: 0,34 kg (0,75 lb).
• Gesamtgewicht des Systems mit 15-Zoll-Advantech-Display: 8,5 kg (18,75 lb).

Wichtige technische Daten – Stromversorgung und Ein-/Ausgänge

• Leistungsaufnahme: maximal 4,6 Watt – sehr effizient für die kontinuierliche Überwachung.
• Hochgeschwindigkeitsnetzwerk für Monitorstatus, Daten und Echtzeitwerte.
• Der RS232-Anschluss (I/O) übernimmt die Datenkommunikation des Touch-Controllers.
• Die OK-LED zeigt den ordnungsgemäßen Modulbetrieb an; die TX/RX-LED zeigt die Kommunikation zwischen den Systemmodulen.
• Der VGA-Anschluss (I/O) überträgt analoge Rot-, Grün-, Blau- und Synchronisationssignale direkt an das Display.
• Der Frontanschluss stellt 24-VDC-Stromversorgung, VGA-Signalausgang und Eingang für Touch-Befehle bereit.

Umgebungsgrenzen und physikalische Eigenschaften

• Betriebstemperaturbereich: -20°C bis 65°C (-22°F bis 149°F).
• Lagertemperatur: -40°C bis 85°C (-40°F bis 185°F).
• Feuchtigkeitstoleranz: 95 % nicht kondensierend – geeignet für anspruchsvolle industrielle Bedingungen.
• Abmessungen (Höhe x Breite x Tiefe) des VGA-Anzeigemoduls: 241,3 mm x 24,4 mm x 241,8 mm (9,5 Zoll x 0,96 Zoll x 9,52 Zoll).
• Abmessungen des I/O-Moduls: 241,3 mm x 24,4 mm x 99,1 mm (9,50 Zoll x 0,96 Zoll x 3,90 Zoll).
• Erforderlicher Rackplatz: ein Frontsteckplatz über die gesamte Höhe für das Monitormodul und ein rückseitiger Steckplatz über die gesamte Höhe für das I/O-Modul.

Häufig gestellte Fragen (FAQ)

• F: Ist dieses Modul 3500/94M-01-00-00 fabrikneu?
  A: Ja, wir liefern ausschließlich fabrikneue Originalgeräte direkt aus autorisierten Quellen.
• F: Wie groß ist der Betriebstemperaturbereich des VGA-Hauptmoduls?
  A: Das Modul arbeitet ohne beheiztes Gehäuse bei -20°C bis 65°C (-22°F bis 149°F).
• F: Ist dieser Artikel auf Lager?
  A: Ja, 3500/94M-01-00-00 ist in unserem Lager verfügbar und versandbereit.
• F: Wie lange dauert die Lieferung nach der Bestellung?
  A: Wir versenden innerhalb von 5 Tagen per FedEx, UPS oder DHL. Die Transportzeit hängt von Ihrem Standort ab.
• F: Kann ich das Modul zurückgeben, wenn es nicht in mein System passt?
  A: Ja, wir bieten ein 30-tägiges Rückgaberecht. Bitte kontaktieren Sie uns für Rücksendeanweisungen.
• F: Welches Display funktioniert am besten mit diesem VGA-Modul?
  A: Advantech 10″ (ANA-D3510-100-A1) oder 15″ (FPM-8151) – beide sind für den Industrieeinsatz ausgelegt und verfügen über eine Touch-Schnittstelle.
• F: Benötigt dieses Modul eine spezielle Firmware?
  A: Ja, es benötigt die 3500/94M-Firmware 4.06 Rev. C sowie ein 3500/22-TDI-Modul mit Firmware Rev. 1.71.
• F: Ist der KVM-Extender enthalten?
  A: Nein, der Optionscode 00 bedeutet, dass kein KVM-Extender enthalten ist. Bei Bedarf bitte separat bestellen.
• F: Wie hoch ist die Leistungsaufnahme des VGA-Moduls allein?
  A: Das Modul benötigt maximal 4,6 Watt – sehr wenig für eine kontinuierliche Überwachung.
• F: Erfüllt dieses Produkt die Zertifizierungsanforderungen für explosionsgefährdete Bereiche?
  A: Für das Hauptmodul ist keine Zulassung nach Class I Div 2 aufgeführt, das Advantech-10″-Display verfügt jedoch über ATEX- und Class-I-Div-2-Zulassungen.
