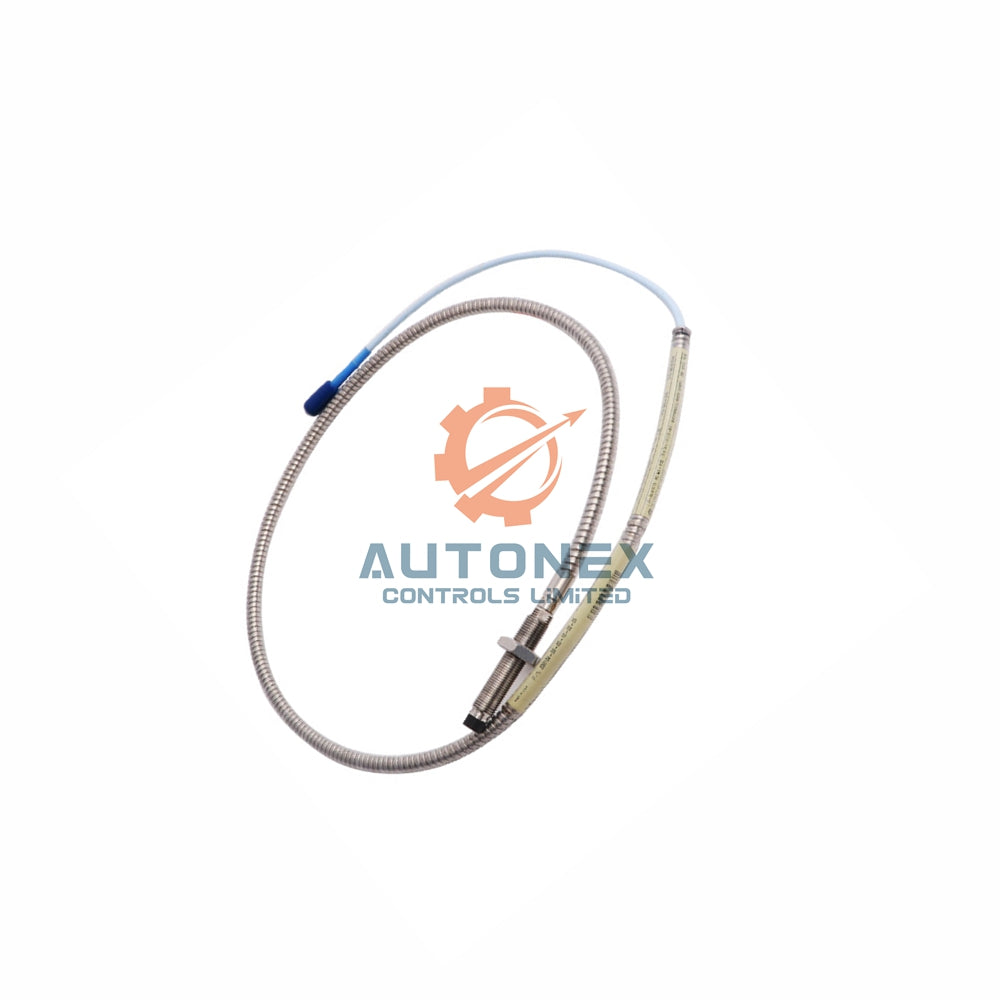

330904-04-14-10-12-05 Bently Nevada 3300 NSv Näherungssonde

330904-04-14-10-12-05 Bently Nevada 3300 NSv Näherungssonde

Wichtige technische Spezifikationen

• Linearer Bereich: 1,5 mm (60 mils) von 0,25 mm bis 1,75 mm (10 bis 70 mils), Ausgang ca. -1 bis -13 Vdc.
• Empfohlener Abstand: 1,0 mm (40 mils) für optimale Leistung.
• Inkrementeller Skalierungsfaktor (ISF): 7,87 V/mm (200 mV/mil) mit +12,5 %/-20 % Austauschbarkeitsfehler.
• Abweichung vom DSL: Weniger als ±0,06 mm (±2,3 mils) für hohe Linearität.
• Frequenzgang: 0 bis 10 kHz (+0, -3 dB) mit bis zu 305 Metern Feldverkabelung.
• DC-Widerstand der Sonde (RPROBE): 4,2 ± 0,5 Ohm bei 1,0 Meter Länge.
• DC-Widerstand des Verlängerungskabels: Innenleiter 0,220 Ω/m; Abschirmung 0,066 Ω/m.
• Kapazität des Verlängerungskabels: Typisch 69,9 pF/m (21,3 pF/ft).
• Feldverkabelung: 0,2 bis 1,5 mm² (16-24 AWG); maximale Länge 305 Meter.
• Zielgröße (flach): Mindestens 8,9 mm Durchmesser; empfohlen 13 mm Durchmesser.

Umwelt- & mechanische Bewertungen

• Betriebstemperatur: -52°C bis +177°C (-62°F bis +351°F).
• Lagerungstemperatur: -52°C bis +177°C (-62°F bis +351°F).
• Druck: Abdichtung des Differenzdrucks mit Viton-O-Ring; nicht druckgeprüft.
• Minimaler Biegeradius: 25,4 mm (1,0 in) mit oder ohne Schutzmantel.
• Empfohlenes Drehmoment: Handfest; maximal 0,56 N•m (5 in•lb).
• Drehmoment Stecker-zu-Stecker (M10x1): Empfohlen 7,5 N•m (66 in•lb).
• Gewindeeinstecktiefe: Maximal 15 mm für M10x1 Sondengehäuse.

Installation & Kompatibilität

• Mechanisch und elektrisch austauschbar mit vorherigen 3300 RAM Sonden.
• Überlegene Seitenansicht-Eigenschaften im Vergleich zu 3000er-Serie 190 Sonden.
• Verwenden Sie dreileitiges geschirmtes Triad-Kabel für Feldverkabelung bis zu 305 Metern.
• Bei Wellen-Durchmessern unter 13 mm Abstand verringern, um Skalierungsfaktoränderung zu minimieren.
• Maximales Gehäusedrehmoment: 22,6 N•m (200 in•lb) für 3/8-24 oder M10X1 Gehäuse.

Temperaturklassifikation (EPL Ga/Gc)

• T1: -55°C bis +232°C
• T2: -55°C bis +177°C
• T3: -55°C bis +120°C
• T4: -55°C bis +80°C
• T5: -55°C bis +40°C

Verpackung & Lieferung

• Geliefert in originaler Werksverpackung, neu & unbenutzt.
• Enthält die Sonde mit 1,0 Meter Koaxial ClickLoc-Stecker.
• Optionale Verlängerungskabel und Montagematerial separat erhältlich.
• Versand per FedEx, UPS oder DHL mit Sendungsverfolgung.
• Übliche Versandzeit innerhalb von 5 Werktagen ab Lager.

Häufig gestellte Fragen (FAQ)

• Ist diese Sonde brandneu und original? Ja, wir liefern ausschließlich neue & originale Bently Nevada Teile in Werksverpackung.
• Wie groß ist der lineare Bereich dieser Sonde? Die 330904-04-14-10-12-05 bietet einen linearen Bereich von 1,5 mm (60 mils), beginnend bei 0,25 mm vom Ziel.
• Kann ich diese Sonde mit bestehenden 3300 RAM Systemen verwenden? Absolut, sie ist vollständig kompatibel mit vorherigen 3300 RAM Sonden und Verlängerungskabeln.
• Wie lang darf das Kabel für die Feldverkabelung maximal sein? Sie können bis zu 305 Meter dreileitiges geschirmtes Triad-Kabel verwenden.
• Wie hoch ist die Frequenzganggrenze? Die Sonde bietet eine Frequenzantwort von 0 bis 10 kHz (-3 dB) bei langer Feldverkabelung.
• Bieten Sie eine Rückgaberegelung an? Ja, wir unterstützen 30-tägige Rückgaben für unbenutzte Artikel im Originalzustand.
• Wie schnell wird meine Bestellung versandt? Wir versenden innerhalb von 5 Werktagen nach Bestellbestätigung.
