330104-01-17-05-01-05 3300 XL 8-mm-Näherungssonde Bently Nevada

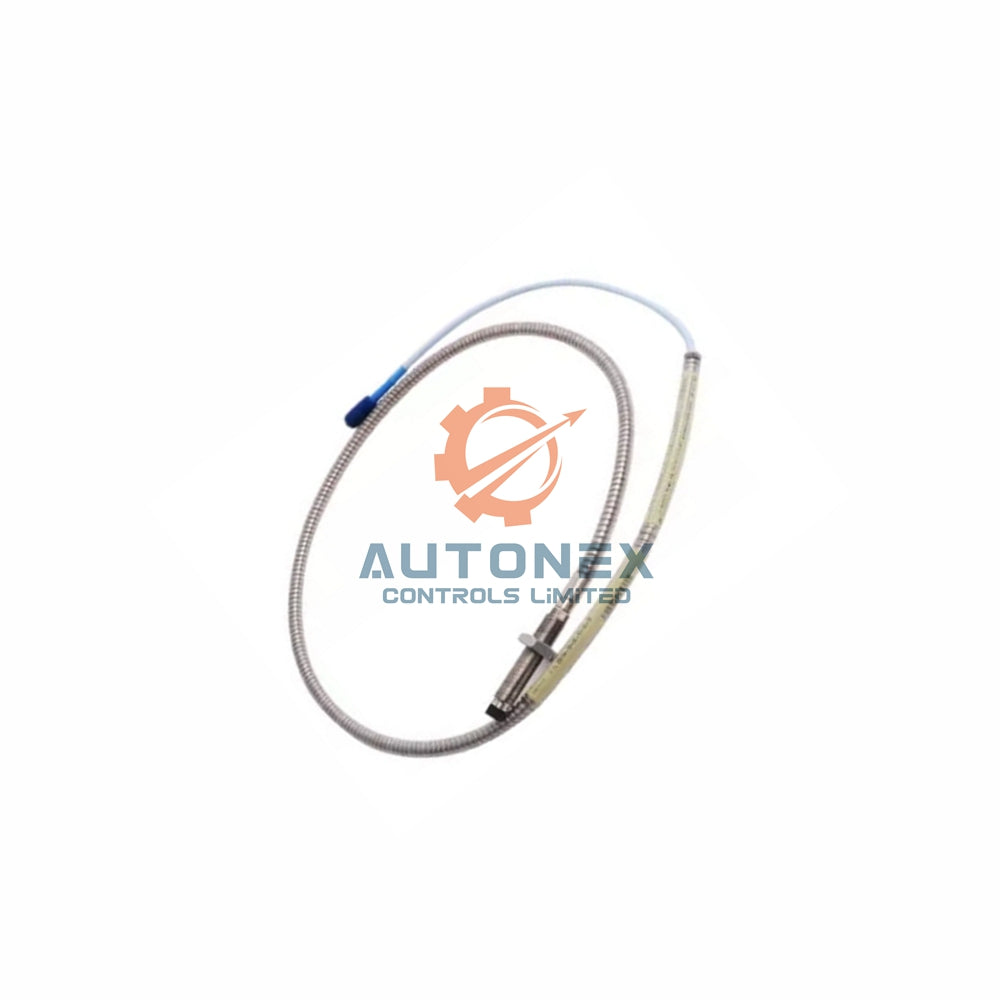

3300 XL 8-mm-Näherungssonden – metrisches Modell 330104-01-17-05-01-05

Wichtige technische Spezifikationen

• Hersteller und Modell: Bently Nevada 330104-01-17-05-01-05 (Serie 3300 XL).
• Sondentyp: 3300 XL 8-mm-Näherungssonde, metrisch, mit Armierung.
• Gewinde und Gehäuse: M10 x 1-Gewinde, Gehäuse aus AISI-303/304-Edelstahl, PPS-Spitze.
• Gewindefreie und Gesamtlänge: 10 mm gewindefrei; 170 mm Gesamtlänge des Gehäuses.
• Gesamte Kabellänge: 0,5 Meter (1,6 Fuß) mit Miniatur-Koaxialstecker ClickLoc.
• Zulassungen: CSA, ATEX, IECEx (Zulassungsoption 05).
• Linearer Messbereich: 2 mm (80 mil) von 0,25 bis 2,3 mm (10 bis 90 mil).
• Gleichstromwiderstand (RPROBE): 7,45 ± 0,50 Ω (bei 0,5 m Länge).
• Feldverdrahtung: 0,2 bis 1,5 mm² (16–24 AWG), abgeschirmte Dreileiterleitung empfohlen.
• Maximale Kabellänge: 305 Meter (1.000 Fuß) zwischen Sensor und Überwachungsgerät.
• Temperaturbereich (Standard): -52 °C bis +177 °C (-62 °F bis +350 °F).
• Feuchtigkeitstoleranz: Weniger als 3 % Änderung des ASF bei 93 % relativer Luftfeuchtigkeit (IEC 68-2-3, 56 Tage).
• Eigensicherheit: Klasse I, Zone 0; AEx/Ex ia IIC T5…T1 Ga (mit Zenerbarrieren).
• Nicht zündfähig: Klasse I, Zone 2; AEx/Ex nA IIC T5…T1 Gc (gemäß Zeichnung 140979).

Installations- und mechanische Details

• Gehäusegewinde der Sonde: M10x1 mit einer maximalen Gewindeeinschraubtiefe von 15 mm.
• Gewicht der Sonde: 323 g/m (11,4 oz).
• Druckabdichtung: Viton®-O-Ring zur Abdichtung des Differenzdrucks; vor dem Versand nicht druckgeprüft.
• Spaltmaß (radiale Schwingung): -9 V Gleichspannung (ca. 1,27 mm / 50 mil).
• Hinweis zur Feldverdrahtung: Verzinnte Leitungen verwenden und die Gesamtlänge unter 305 m halten, um eine Dämpfung bei hohen Frequenzen zu vermeiden.
• Lagertemperatur: Wie der Betriebstemperaturbereich; längere Einwirkung von Temperaturen unter -34 °C vermeiden.

Umwelt- und Sicherheitszertifizierungen

• Explosionsgefährdete Bereiche (ia): Klasse I, Zone 0; AEx/Ex ia IIC T5…T1 Ga; außerdem Klasse I, II, III, Gruppen A–G.
• Explosionsgefährdete Bereiche (nA/ec): Klasse I, Zone 2; AEx/Ex nA IIC T5…T1 Gc; Klasse I, Division 2, Gruppen A–D.
• Material der Sondenspitze: Polyphenylensulfid (PPS) für chemische Beständigkeit.
• Gehäusematerial: Edelstahl (SST) AISI 303 oder 304 für hohe Langlebigkeit.
• Feuchtigkeitsbeständigkeit: Behält die Stabilität des Übertragungsfaktors in Umgebungen mit 93 % relativer Luftfeuchtigkeit bis zu 56 Tage lang bei.

Häufig gestellte Fragen (FAQ)

• F: Wie lange dauert die Lieferung?
  A: Wir versenden innerhalb von 5 Tagen per DHL, FedEx oder UPS; die Laufzeiten variieren je nach Bestimmungsort.
• F: Welche Spalteinstellung wird für radiale Schwingungen empfohlen?
  A: Stellen Sie den Spalt auf -9 V Gleichspannung ein, was etwa 1,27 mm (50 mil) entspricht.
• F: Kann ich diese Sonde mit einer längeren Feldverdrahtung verwenden?
  A: Ja, bis zu 305 Meter. Prüfen Sie jedoch die Frequenzgangdiagramme auf eine Signalabschwächung bei hohen Frequenzen.
• F: Unterstützt die Sonde eigensichere Installationen?
  A: Ja, mit Zenerbarrieren gemäß Zeichnung 141092 (ia) oder galvanischen Trennverstärkern.
• F: Wie hoch ist die maximale Temperatur für die Sondenspitze?
  A: Die Standardspitze ist für -52 °C bis +177 °C ausgelegt; Spitzen mit erweitertem Temperaturbereich sind bis +218 °C einsetzbar.
• F: Werden Rückgaben akzeptiert?
  A: Ja, wir akzeptieren Rückgaben innerhalb von 30 Tagen ab dem Lieferdatum.
