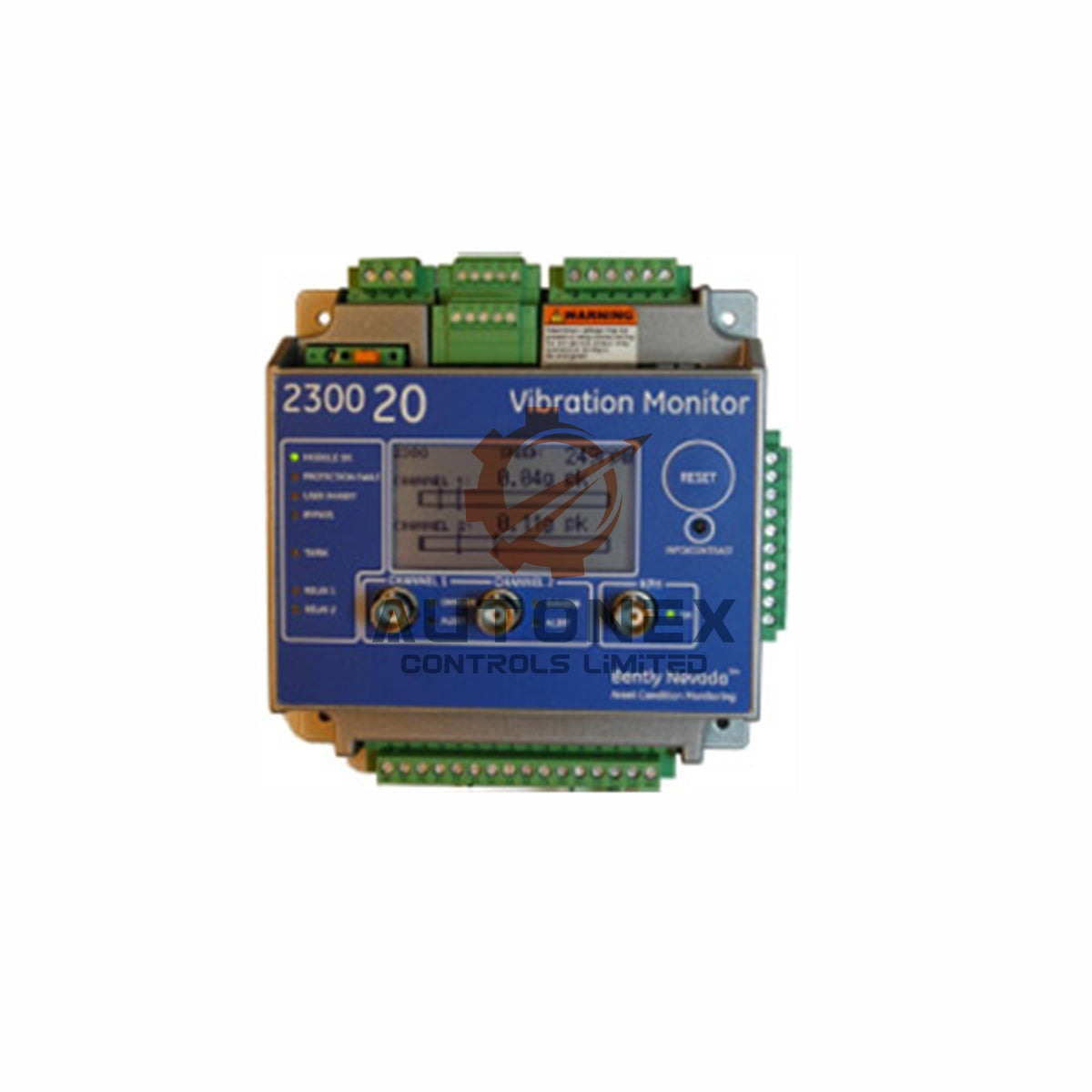

2300/20-00 Bently Nevada Schwingungsmonitor 4-20mA Ausgang

Bently Nevada 2300/20-00 Schwingungsmonitor: Präziser Maschinenschutz

Wichtige technische Spezifikationen

• Beschleunigungskanal: Skalierungsfaktorbereich von 5 bis 1000 mV/g. Vollbereich von 2 bis 80 g Spitze.
• Geschwindigkeitskanal: Skalierungsfaktorbereich von 5 bis 1000 mV/in/s. Vollbereich von 0 bis 50 in/s Spitze.
• Radialer Schwingungskanal: Skalierungsfaktorbereich von 5 bis 1000 mV/mil. Vollbereich bis zu 160 mil Spitze-Spitze.
• Schubkanal: Skalierungsfaktorbereich ebenfalls von 5 bis 1000 mV/mil zur axialen Positionsüberwachung.
• Temperaturbereich: Betriebstemperatur von -30°C bis +65°C (-22°F bis +149°F). Lagertemperatur von -40°C bis +85°C (-40°F bis +185°F).
• Umweltverträglichkeit: Verträgt bis zu 95 % Luftfeuchtigkeit ohne Kondensation. Schwingungsbegrenzung bei 3 g gewährleistet Langlebigkeit.
• Drehzahl-/Keyphasor-Eingang: Unterstützt Drehzahlbereich von 1 bis 120.000 U/min. Schwellenwert-Spannungsauflösung bei 0,1 Vdc.
• Proximity-Transducer-Schnittstelle: Versorgungsspannung von -22,8 bis –25,2 Vdc. Maximaler Nennstrom 15 mA mit Kurzschlussschutz.
• Magnetischer Pickup-Eingang: Anpassbar an Sensor 284947 Ausgang. Drehzahlbereich von 200 bis 120.000 U/min für vielseitigen Einsatz.

Ausgänge und Kommunikationsschnittstellen

• 4-20mA Ausgänge (2300/20): Zwei isolierte Ausgänge mit interner Schleifenversorgung. Lastwiderstandsbereich von 0 bis 600 Ω. Auflösung bei 0,3662 µA mit 1 % Genauigkeit.
• Gepufferte BNC-Ausgänge: Drei BNC-Anschlüsse bieten zwei Schwingungsausgänge und einen Geschwindigkeitssignal-Ausgang für Diagnosen.
• Relais-Ausgänge: Zwei potentialfreie Relais unterstützen normalerweise bestromte oder unbestromte Betriebsarten. Maximale Schaltleistung 1500 VA AC oder 150 Watt DC.
• Ethernet-Kommunikation: 10Base-T und 100Base-TX gemäß IEEE802.3. Maximale Kabellänge 100 Meter (328 Fuß).
• Kontakt-Eingänge: Drei Kontaktklemmen ermöglichen Konfigurationssperre, verriegelte Alarmrücksetzung und Monitor-Bypass-Funktionen.
• LED-Anzeigen: LEDs für OK, Schutzfehler, Benutzer-Blockierung, Bypass, Relaisstatus, TX/RX und Kanalalarmstatus für schnelle Diagnose.

Häufig gestellte Fragen (FAQ)

• Wie genau ist der 4-20mA Ausgang?
  Der 4-20mA Ausgang bietet ±1 % Genauigkeit über den gesamten Betriebstemperaturbereich. Die Auflösung beträgt 0,3662 µA bei einer Aktualisierungsrate von 100 ms.
• Kann ich externe Stromkreise mit den 4-20mA Ausgängen verwenden?
  Nein, die beiden 4-20mA Ausgänge funktionieren nicht mit extern gespeisten Schleifen. Sie verwenden nur die interne Stromschleifenversorgung.
• Wie reagiert der Monitor bei Netzwerkausfällen?
  Bei Netzwerkverlust zwischen Monitor und System 1 speichert der 2300/20-00 mindestens 5 Alarm-Datensätze. Dies erfordert System 1 Evolution 21.1 oder neuer und Firmware 3.2 oder neuer.
• Wie lange hält die Batterie der Echtzeituhr?
  Bei Stromversorgung hält die RTC-Batterie 38 Jahre bei 50°C. Ohne Stromversorgung hält sie 12 Jahre bei derselben Temperatur.
• Unterstützt der Monitor Keyphasor-Transducer?
  Ja, Keyphasor-Transducer unterstützen mehrere Ereignisse pro Umdrehung. Ereignisverhältnisse funktionieren für Geschwindigkeitseingänge bis 20 kHz.
• Wie ist die Lebensdauer der Relaiskontakte spezifiziert?
  Relais halten 100.000 Zyklen bei 5 Ampere, 250 Vac. Sie halten auch 200.000 Zyklen bei 1 Ampere, 24 Vdc.
