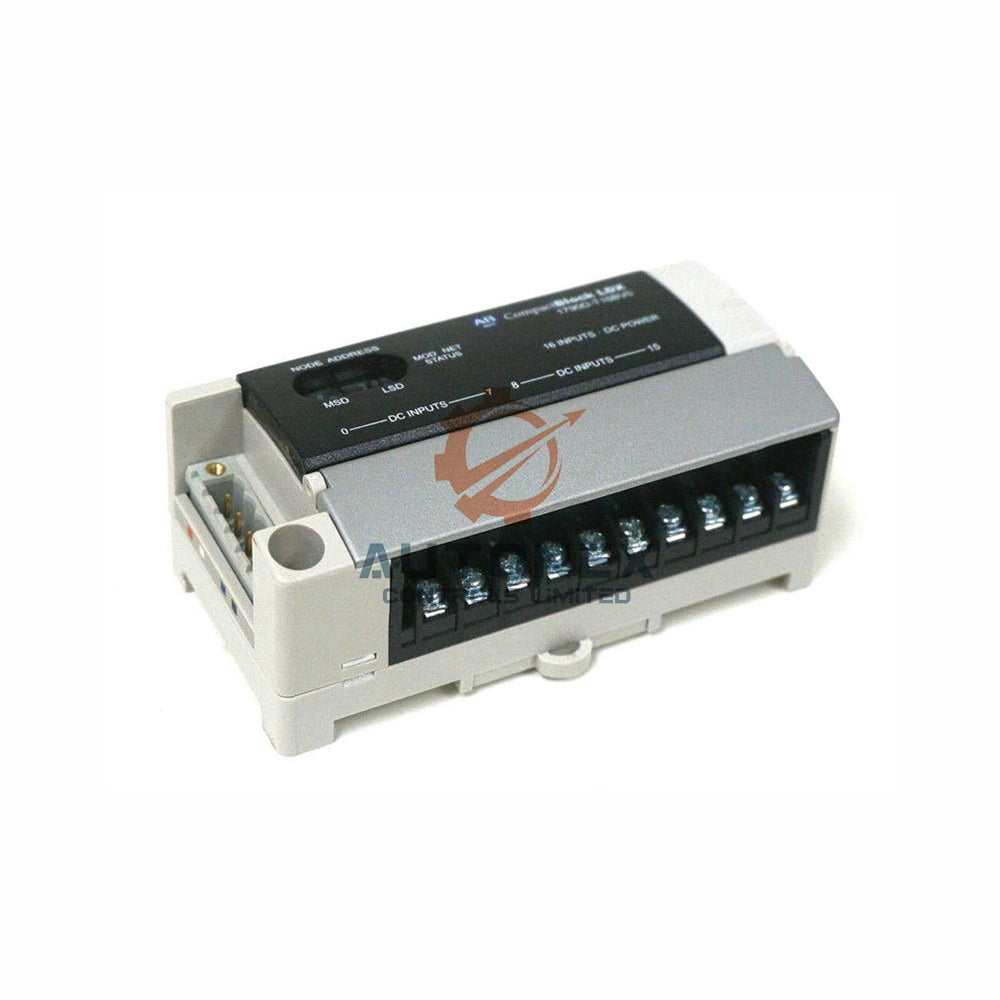

1790D-0V16 Allen-Bradley CompactBlock LDX 16-Punkt Ausgangsmodul

1790D-0V16 24V DC 16 Sinking-Ausgang Basis- und Erweiterungsmodule

Ausgangsspezifikationen (Allen‑Bradley Serie)

• Ausgangskonfiguration – 16 nicht isolierte Sinking-Ausgänge zur direkten Steuerung von DC-Lasten.
• Spannungsbereich im eingeschalteten Zustand – Mindestens 10V DC, nominal 24V DC, maximal 28,8V DC, passend zu den Anforderungen der Feldversorgung.
• Nennstrom des Ausgangs – Maximal 0,5 A pro Ausgang, maximal 4,0 A pro gemeinsamer Anschluss.
• Spannungsabfall im eingeschalteten Zustand – Maximal 0,5V DC für eine effiziente Stromversorgung der Lasten.
• Leckstrom im ausgeschalteten Zustand – Maximal 0,5 mA verhindert Fehlauslösungen bei ausgeschalteten Ausgängen.
• Ausgangssignalverzögerung – Aus zu Ein: max. 0,5 ms, Ein zu Aus: max. 1,0 ms für schnelle Reaktion.
• Ausgangsanzeigen – 16 grüne Status-LEDs zeigen den Echtzeit-Ausgangszustand pro Kanal an.
• Gemeinsamer Anschluss-Typ – 8 Punkte pro gemeinsamer Anschluss mit 2 COM-Gruppen für flexible Verdrahtung.

Verdrahtungskonfiguration

• Feldstromanschluss – Verbinden Sie Com 0 und Com 2 mit Feldstrom (+) 24V DC; verbinden Sie Com 1 und Com 3 mit Feldstrom (-) GND.
• Interne Verbindungen – Alle Com 0 und Com 2 Anschlüsse sind intern verbunden; alle Com 1 und Com 3 Anschlüsse sind intern verbunden.
• Anschlusstyp – 37-poliger D-Sub-Stecker bietet eine zuverlässige, kompakte Verdrahtungsschnittstelle.
• Verdrahtungsrichtlinien – Verwenden Sie geeignete Kabelquerschnitte für 0,5 A pro Ausgang; beachten Sie die maximalen Stromgrenzen von 4,0 A pro gemeinsamer Anschluss.

Allgemeine & Stromversorgungsspezifikationen

• DeviceNet-Stromversorgung – Nominal 24V DC (Bereich 11…28,8V DC); maximale Leistungsaufnahme 1,2 W bei 28,8V DC.
• Feldstrom – Nominal 24V DC (Bereich 10…28,8V DC); Verbrauch 6 mA bei 28,8V DC pro Punkt.
• Isolation – Optokoppler-Isolation zwischen Ein-/Ausgängen und Logik bei 1250V AC RMS für robusten Schutz.
• Kommunikation – Integrierter DeviceNet-Anschluss ermöglicht nahtlose Netzwerkintegration.
• Physikalische Spezifikationen – Kompaktes Basismodul-Design für platzsparende Schalttafelmontage.

Häufig gestellte Fragen (FAQ)

• Ist das 1790D-0V16 ein echtes Allen‑Bradley-Produkt? Ja, wir liefern 100 % originale, fabrikneue Allen‑Bradley 1790D-0V16 Module in Originalverpackung.
• Wie hoch ist der maximale Ausgangsstrom pro Kanal? Jeder Sinking-Ausgang unterstützt bis zu 0,5 A Dauerstrom, mit maximal 4,0 A pro gemeinsamer Gruppe.
• Wie verdrahte ich die Feldstromversorgung an dieses Modul? Verbinden Sie Com 0 und Com 2 mit 24V DC Plus; verbinden Sie Com 1 und Com 3 mit DC-Masse (GND).
• Welchen Anschlusstyp verwendet dieses Modul? Das 1790D-0V16 verfügt über einen 37-poligen D-Sub-Stecker für die Feldverdrahtung.
• Wie schnell reagieren die Ausgänge? Die Ausgangssignalverzögerung beträgt maximal 0,5 ms von Aus zu Ein und maximal 1,0 ms von Ein zu Aus.
• Haben Sie das 1790D-0V16 auf Lager? Ja, wir führen Echtzeit-Bestände – das Modul wird innerhalb von 5 Tagen nach Bestellbestätigung versandt.
• Welche Versanddienstleister nutzen Sie? Wir versenden mit FedEx, UPS oder DHL; Sie können Ihre bevorzugte Option wählen.
• Verfügt dieses Modul über DeviceNet-Kommunikation? Ja, das 1790D-0V16 verfügt über einen integrierten DeviceNet-Anschluss für direkte Netzwerkanbindung.
