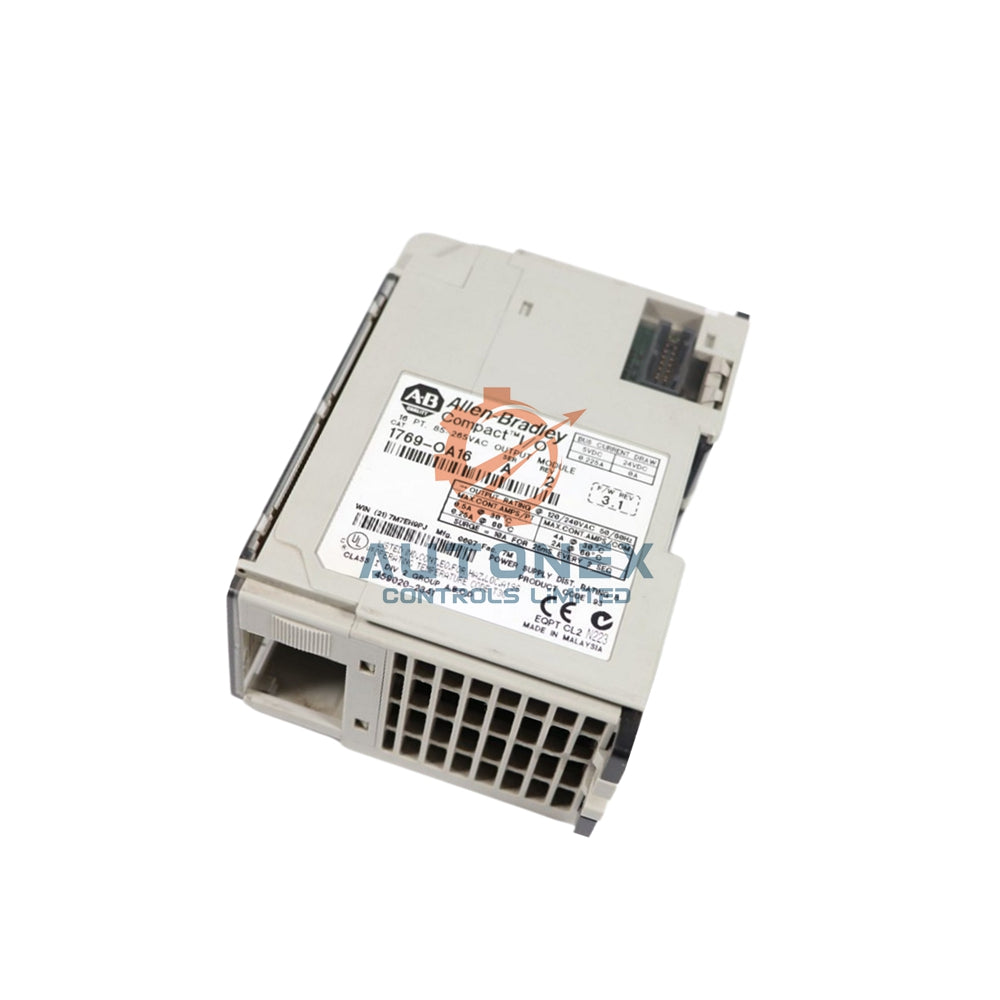

1769-OA16 Allen-Bradley AC-Ausgangsmodul 16 Kanäle

Allen‑Bradley 1769‑OA16 Compact I/O Diskretes AC-Ausgangsmodul

Detaillierte technische Spezifikationen

• Teilenummer / Katalognummer: 1769‑OA16 – Allen‑Bradley 1769 Compact I/O Serie.
• Ausgangsverzögerungszeit, AUS zu EIN: ½ Zyklus für ohmsche Lasten.
• Ausgangsverzögerungszeit, EIN zu AUS: ½ Zyklus für ohmsche Lasten.
• Leckstrom im AUS-Zustand: 2,0 mA bei 132V AC, 2,5 mA bei 265V AC.
• Minimaler Einschaltstrom: 10 mA.
• Maximaler Spannungsabfall im Einschaltzustand: 1,5 Volt AC bei 0,5 Ampere.
• Backplane-Strom bei 5,1 Volt: 225 mA (maximaler Busverbrauch).
• Dauerstrom pro Ausgang: 0,50 A bei 30°C, 0,25 A bei 60°C.
• Maximaler Dauerstrom pro Modul: 2,0 A bei 60°C, 4,0 A bei 30°C.
• Maximaler Spitzenstrom: 5 Ampere pro Ausgang.
• Wärmeabgabewert: 4,9 Watt.
• Abstand zur Stromversorgung: 8 Module (Installation innerhalb von acht Modulen von der Stromversorgung entfernt).
• Leitertyp: Kupfer 90°C; Massivdraht 22-14 AWG oder Litze 22-16 AWG.
• Gehäusetyp: offen (für den Einsatz in einem geeigneten Industriegehäuse).
• Betriebshöhe: maximal 2000 Meter (6561 Fuß) ohne Leistungsreduzierung.
• Abmessungen: 118 mm (Höhe) x 87 mm (Tiefe) x 52,5 mm (Breite); mit Laschen 138 mm (5,43 Zoll) Höhe.

Häufig gestellte Fragen (FAQ)

• F: Wie viele Ausgangskanäle bietet das 1769‑OA16?
  A: Dieses Modul bietet sechzehn (16) AC-Ausgangskanäle, angeordnet in zwei Gruppen mit jeweils acht Ausgängen.
• F: Welchen Spannungsbereich unterstützt das Modul?
  A: Es unterstützt 85-264 VAC, 47-63 Hz, mit Nennspannungen von 120 VAC oder 240 VAC.
• F: Wie hoch ist der Dauerstrom pro Ausgang?
  A: 0,50 A pro Ausgang bei 30°C und 0,25 A pro Ausgang bei 60°C.
• F: Mit welchen Steuerungen ist das 1769‑OA16 kompatibel?
  A: Es funktioniert mit jedem 1769 CompactLogix-Controller und dem MicroLogix 1500 System.
• F: Was bedeutet die Angabe „Abstand zur Stromversorgung 8“?
  A: Das Modul muss innerhalb von acht (8) Modulen von der CompactLogix-Stromversorgung installiert werden, um eine ordnungsgemäße Stromversorgung sicherzustellen.
• F: Wie hoch ist die Ausgangsverzögerungszeit?
  A: Die Verzögerung von AUS zu EIN oder EIN zu AUS beträgt ½ Zyklus bei ohmschen Lasten.
• F: Verfügt das Modul über einen Überspannungsschutz?
  A: Ja, es verträgt einen maximalen Spitzenstrom von 5 Ampere pro Ausgang.
• F: Wie lange beträgt die übliche Lieferzeit?
  A: Wir versenden innerhalb von 5 Tagen nach Bestellung; wir nutzen FedEx, UPS oder DHL für schnelle Lieferung.
• F: Kann ich das 1769‑OA16 zurückgeben, wenn es meinen Anforderungen nicht entspricht?
  A: Ja, wir bieten eine 30-tägige Rückgabemöglichkeit ab Lieferdatum.

Kontaktinformationen für Anfragen: E-Mail an sales@nex-auto.com oder WhatsApp +86 153 9242 9628. Unser Team bietet schnelle Unterstützung für Ihr 1769‑OA16 und andere Compact I/O-Anforderungen.

Partner: NexAuto Technology Limited – vertrauenswürdige Quelle für Automatisierungskomponenten.
