1756-OV16E Allen-Bradley Ausgangsmodul Source: 1756-OV16E Allen-Bradley Output Module

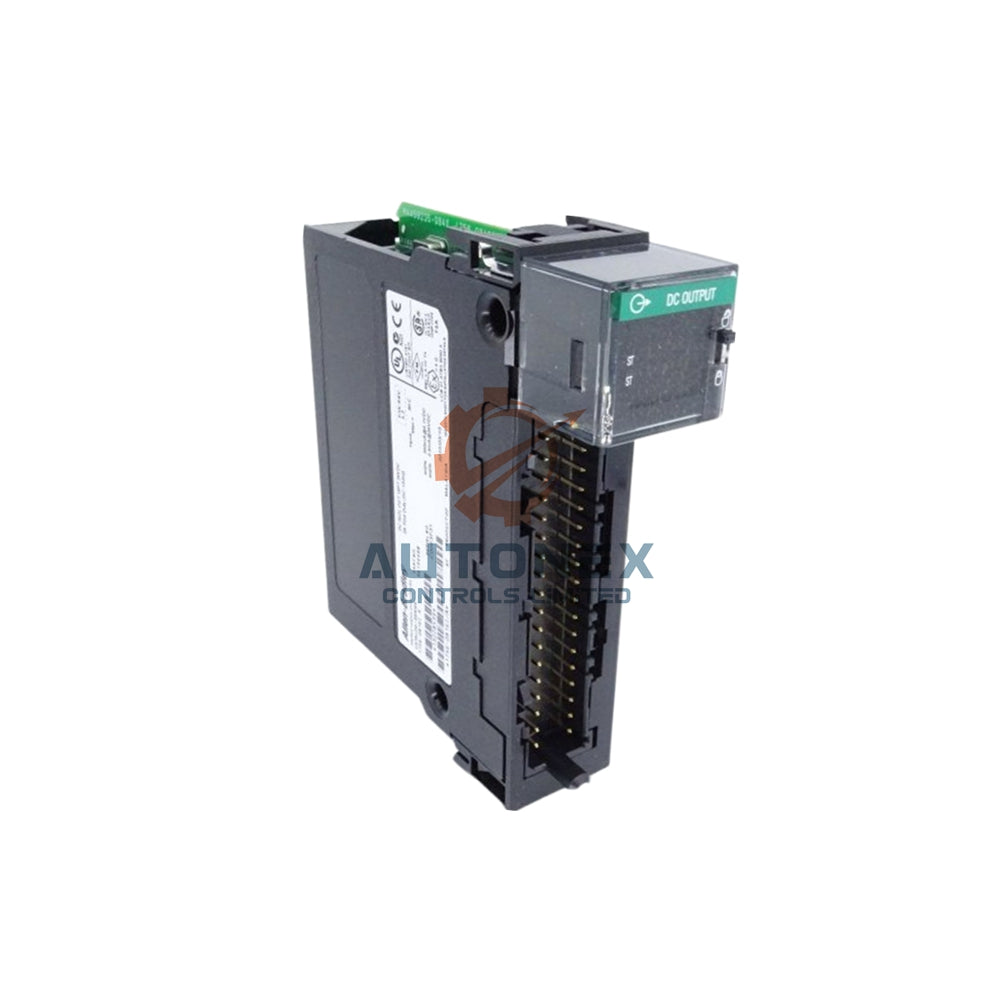

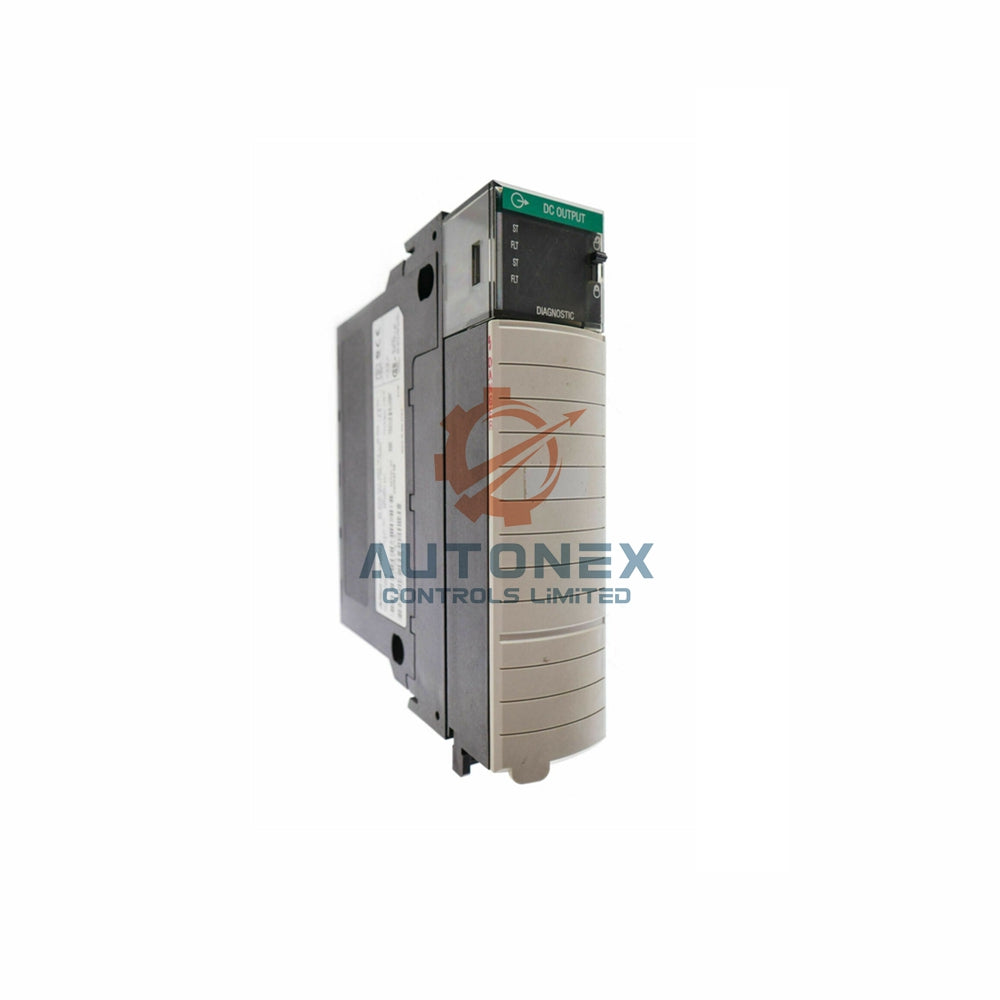

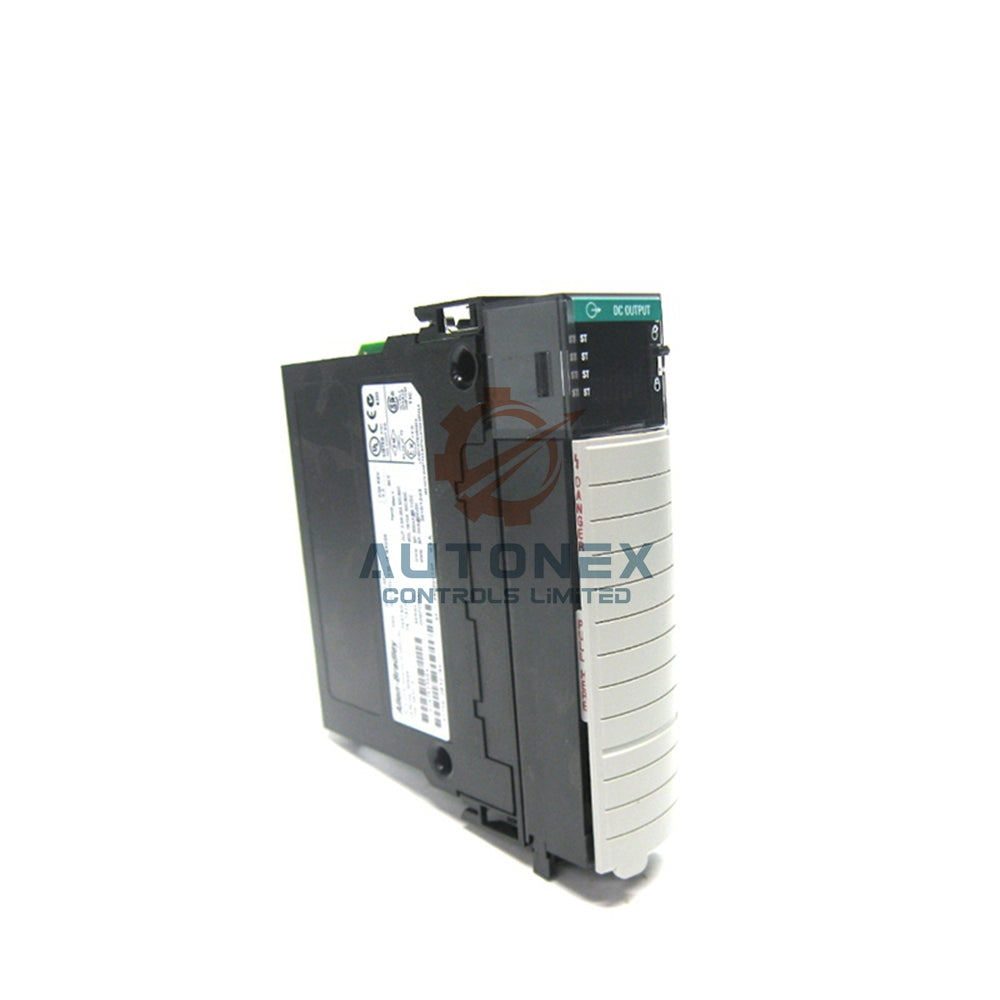

Allen-Bradley 1756-OV16E Ausgangsmodul Übersicht

Wichtige Technische Spezifikationen

• Das 1756-OV16E bietet 16 sinking Ausgänge mit elektronischem Schutz
• Der Betriebs-Spannungsbereich reicht von 10-30 Volt DC
• Jeder Ausgangspunkt verarbeitet maximal 1 Ampere Strom bei 60°C
• Die Gesamtstromkapazität des Moduls beträgt 8 Ampere bei 60°C
• Die maximale Leistungsaufnahme beträgt 6,72 Watt bei 60°C
• Der Backplane-Strombedarf liegt bei 210 Milliampere bei 5 Volt
• Die Isolationsspannung beträgt dauerhaft 50 Volt

Leistungsmerkmale

• Signalverzögerungszeit beträgt 75μs vom AUS- zum EIN-Zustand
• Übergangsverzögerung dauert 360μs vom EIN- zum AUS-Zustand
• Maximale Signalverzögerung überschreitet in keine Richtung 1 Millisekunde
• Spannungsverlust bleibt unter 700 Millivolt DC bei 1 Ampere
• Jeder Ausgangspunkt verfügt über 2 Ampere Überspannungsschutz für 10 Millisekunden
• Der Überspannungsschutz erholt sich alle 2 Sekunden für wiederholte Ereignisse
• Der Leckstrom im AUS-Zustand liegt unter 1 Milliampere pro Punkt

Installation und Verkabelung

• Verwenden Sie abnehmbare Klemmenblöcke 1756-TBNH oder 1756-TBSH
• Installation in jedem 1756 ControlLogix Chassis-Slot möglich
• Minimaler Laststrombedarf beträgt 2 Milliampere pro Punkt
• Das Modul arbeitet optimal bei Temperaturen zwischen 0-60°C
• Für beste Leistung 5-95% nicht kondensierende Luftfeuchtigkeit einhalten
• Folgen Sie korrekten Erdungstechniken für Störsicherheit
• Für Wärmeableitung ausreichende Belüftung sicherstellen

Sicherheit und Schutz

• Elektronische Sicherungen schützen jeden Ausgangspunkt einzeln
• Isolationsprüfung bei 1350V AC für 2 Sekunden
• Grundisolierungstyp für 250 Volt ausgelegt
• Modul trägt sowohl IEC T4 als auch Nordamerika T4 Temperaturcodes
• Schaltstrombewertung für 1A (DC-13/SR) Anwendungen zertifiziert
• Offenes Gehäuse erfordert ordnungsgemäße Schalttafelmontage
• Entwickelt für industrielle Steuerungsumgebungen

Verpackung und Versand

• Jede Einheit wird als brandneues, originales Allen-Bradley Produkt geliefert
• Wir halten Lagerbestände für sofortige Auftragsabwicklung vor
• Alle Bestellungen werden innerhalb von fünf Werktagen aus unserem Lager versandt
• Wir verwenden zuverlässige Versanddienstleister wie FedEx, UPS und DHL
• Das Paket enthält das 1756-OV16E Ausgangsmodul
• Wir unterstützen 30-tägige Rückgaben für alle ungeöffneten Produkte

Häufig gestellte Fragen

• Welche Art von Ausgängen bietet das 1756-OV16E?
  Das Modul bietet 16 sinking DC-Ausgänge mit elektronischem Sicherungsschutz.
• Wie hoch ist der maximale Strom pro Ausgangspunkt?
  Jeder Punkt verarbeitet 1 Ampere Dauerstrom bei 60°C Temperatur.
• Welchen Spannungsbereich unterstützt dieses Modul?
  Es arbeitet mit einem Eingangsspannungsbereich von 10-30 Volt DC.
• Garantieren Sie Produktauthentizität und Verfügbarkeit?
  Wir führen nur originale Allen-Bradley Produkte und versenden in der Regel innerhalb von fünf Werktagen.
• Welche Klemmenblöcke sind mit diesem Modul kompatibel?
  Verwenden Sie abnehmbare Klemmenblöcke 1756-TBNH oder 1756-TBSH.
• Wie lautet Ihre Rückgabepolitik für dieses Produkt?
  Wir akzeptieren Rückgaben innerhalb von 30 Tagen für ungeöffnete Produkte in Originalverpackung.

Für Kaufinformationen oder technischen Support kontaktieren Sie bitte: sales@nex-auto.com
