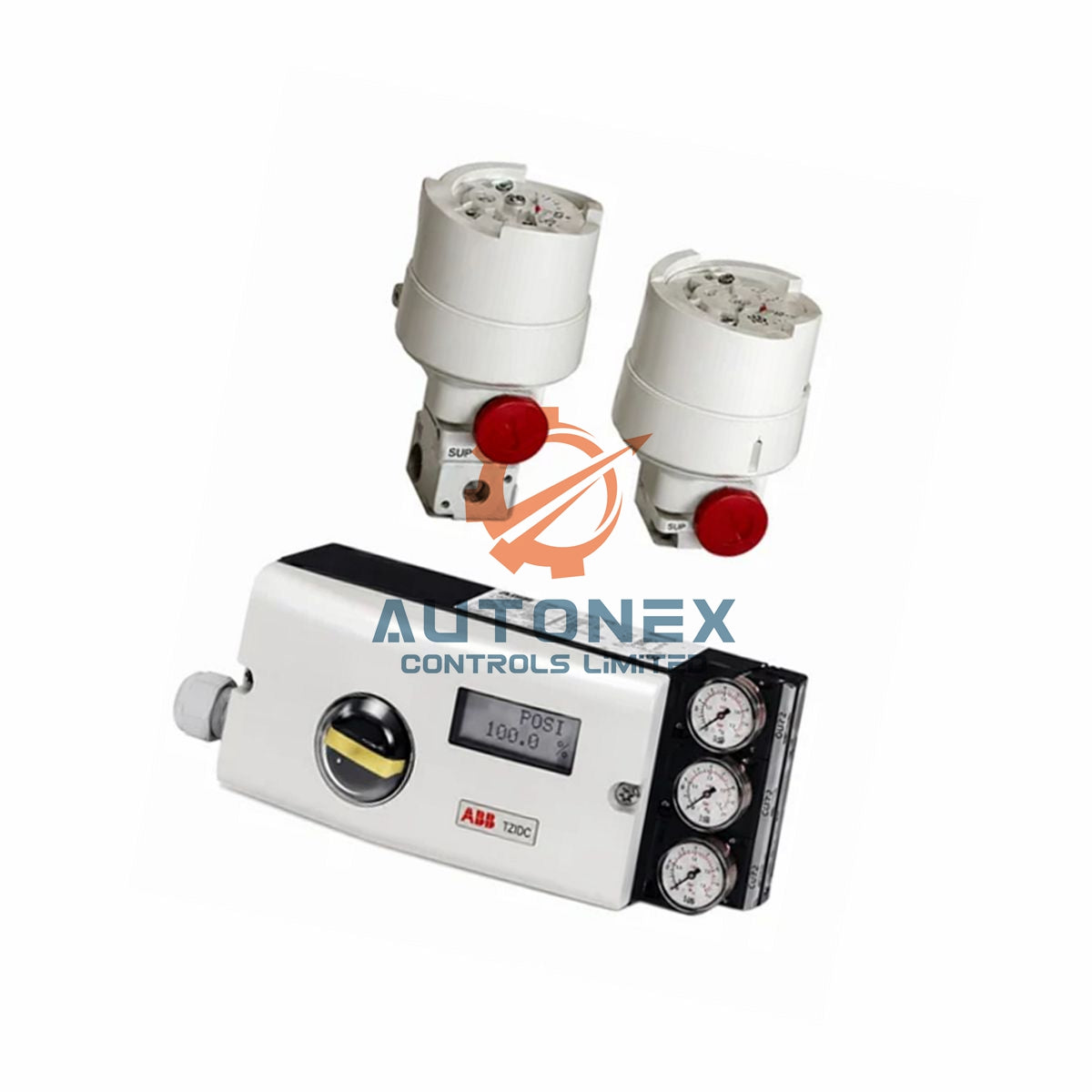

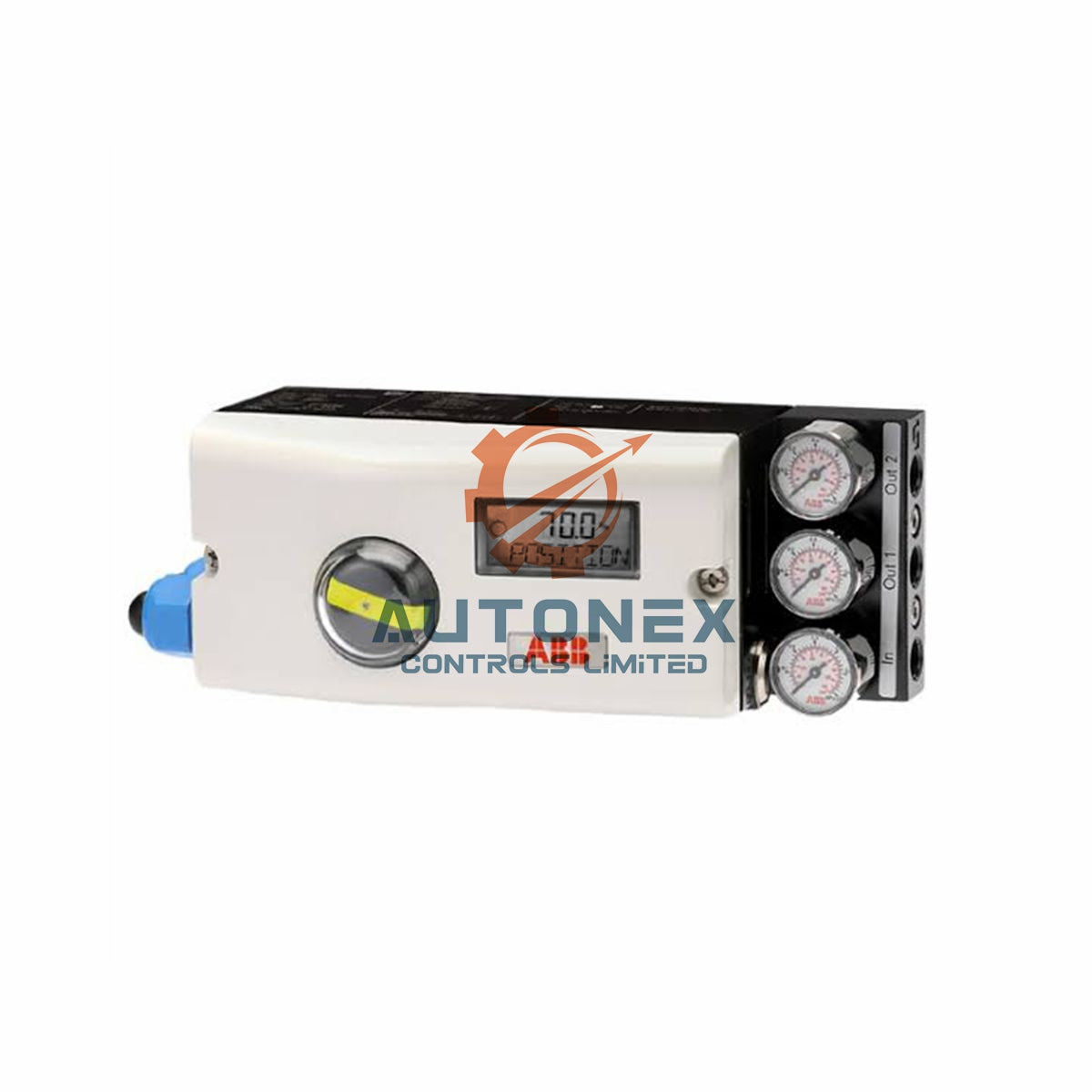

V18345-2010521501 ABB elektropneumatický polohovač

V18345-2010521501 | ABB TZIDC elektropneumatický polohovač

Klíčové technické specifikace

• Značka: ABB
• Model: V18345-2010521501
• Řada: elektropneumatický polohovač TZIDC
• Vstupní signál: 4…20 mA, dvouvodičová technologie
• Minimální proud: 3,4 mA bez analogové zpětné vazby; 3,5 mA s analogovou zpětnou vazbou
• Spouštěcí proud: 3,8 mA
• Napětí zátěže při 20 mA: 8,7 V DC bez ochrany proti výbuchu; 9,7 V DC pro jiskrově bezpečné zařízení
• Impedance při 20 mA: 435 ohmů bez ochrany proti výbuchu; 485 ohmů pro jiskrově bezpečné zařízení
• Výstupní rozsah: 0…6 bar (0…90 psi)
• Průtok vzduchu: 5,0 kg/h při přívodu 1,4 bar; 13 kg/h při přívodu 6 bar
• Rozlišení: více než 4000 kroků (A/D převod)
• Vzorkovací interval: 20 ms
• Charakteristická odchylka: ≤ 0,5 %
• Okolní teplota: −40 °C až +85 °C pro provoz, skladování a přepravu
• Vliv teploty: ≤ 0,5 % při každé změně o 10 °C
• Vliv vibrací: ≤ ±1 % až do 10 g a 80 Hz
• Vliv montážní polohy: žádný
• Stupeň krytí: IP 65 / NEMA 4X
• Hmotnost: 1,7 kg

Časté dotazy

• Otázka: Jaký je rozsah vstupního signálu modelu V18345-2010521501?
  Odpověď: Rozsah vstupního signálu je 4…20 mA s dvouvodičovou technologií.
• Otázka: Jaký je minimální proud tohoto polohovače?
  Odpověď: Minimální proud je 3,4 mA bez analogové zpětné vazby a 3,5 mA s analogovou zpětnou vazbou.
• Otázka: Jaký je rozsah výstupního tlaku?
  Odpověď: Rozsah výstupního tlaku je 0…6 bar (0…90 psi).
• Otázka: Jaký je rozsah okolní teploty?
  Odpověď: Rozsah okolní teploty je −40 °C až +85 °C pro provoz, skladování a přepravu.
• Otázka: Podporuje tento polohovač komunikaci HART?
  Odpověď: Ano, podporuje protokol HART 5.1 prostřednictvím signálového vedení 20 mA s volitelným FSK modemem.
• Otázka: Jaké je rozlišení A/D převodu?
  Odpověď: Rozlišení je vyšší než 4000 kroků.
• Otázka: Jaká je hmotnost zařízení?
  Odpověď: Hmotnost je 1,7 kg.
• Otázka: Jaký je rozsah napájecího tlaku?
  Odpověď: Rozsah napájecího tlaku je 1,4…6 bar (20…90 psi).
• Otázka: Je zařízení vhodné pro bezpečnostní smyčky SIL2?
  Odpověď: Ano, je vhodné pro bezpečnostní smyčky SIL2.
