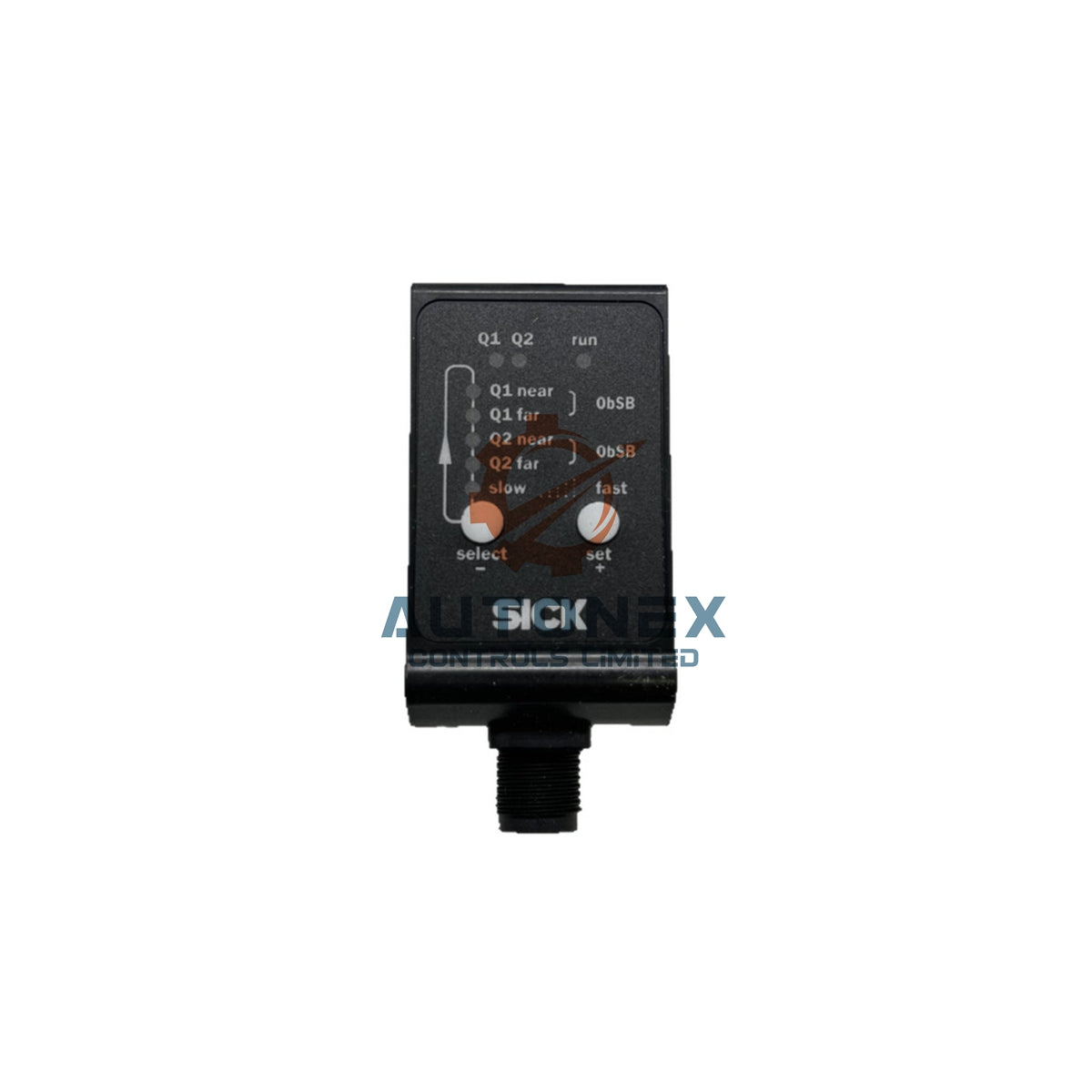

DS35-B15821 SICK Dx35 spínací senzor 12 m HDDM ToF

Spínací senzor DS35-B15821 SICK Dx35 – HDDM ToF, 12 m

Technické specifikace

• Značka: SICK
• Model: DS35-B15821
• Řada: Spínací senzor Dx35
• Princip měření: HDDM™ (měření vzdálenosti ve vysokém rozlišení) na principu doby letu světla
• Měřicí rozsah: 50 mm až 12 000 mm při odrazivosti 90 %; 50 mm až 5 300 mm při odrazivosti 18 %; 50 mm až 3 100 mm při odrazivosti 6 %
• Světelný zdroj: Infračervená laserová dioda, vlnová délka 827 nm, třída 1 bezpečná pro oči podle IEC 60825-1:2014
• Třída laseru: Třída 1 (IEC 60825-1:2014, EN 60825-1:2014)
• Doba odezvy: Super Fast 2,5 ms / Fast 6,5 ms / Medium 12,5 ms / Slow 24,5 ms / Super Slow 96,5 ms
• Opakovatelnost: ≥ 0,5 mm až 5 mm, v závislosti na nastavení rychlosti a odrazivosti
• Spínací hystereze: Nastavitelná od 0 mm do 11 950 mm
• Spínací frekvence: Až 333 Hz (v závislosti na nastavení rychlosti)
• Výstupy: 2x push-pull (PNP/NPN, Q1 a Q2); IO-Link V1.1 na Q1; multifunkční vstup (MF)
• Napájecí napětí: DC 12 V až 30 V, ochrana proti přepólování; Vs > 18 V při aktivním IO-Linku
• Příkon: ≤ 1,7 W při +20 °C, bez zátěže, nastavení rychlosti Slow
• Elektrické připojení: Konektor samec M12, 5pinový
• Okolní teplota: Provoz -30 °C až +55 °C; skladování -40 °C až +75 °C
• Stupeň krytí: IP65 (EN 60529)
• Rozměry: 32 mm x 58,6 mm x 42,7 mm (W x V x H)
• Materiál pouzdra: Plast (ABS/PC) s optickým okénkem z akrylátového skla (PMMA)
• Hmotnost zařízení: Přibližně 65 g

Klíčové vlastnosti a funkce

• Dva digitální spínací výstupy s infračerveným laserem bezpečným pro oči třídy 1
• Rychlá doba odezvy 2,5 ms s integrovanou pomůckou pro optické zaměření
• Parametrizace a hlášení stavu prostřednictvím IO-Link V1.1 pro inteligentní diagnostiku
• Technologie HDDM zajišťuje stabilní výsledky při změnách barev povrchu
• Nastavitelná hystereze a pět rychlostních nastavení vyhovují mnoha úlohám detekce

Návod k instalaci

• Namontujte senzor na stabilní držák a chraňte okénko z PMMA před prachem
• Před utažením zařízení vyrovnejte pomocí integrované optické pomůcky pro zaměření
• Dodržte minimální vzdálenost 50 mm, aby nedocházelo k měření v mrtvé zóně
• Připojte 5pinový konektor M12 samec a pečlivě zkontrolujte přiřazení pinů
• V elektricky rušivém prostředí použijte stíněný kabel, který ochrání kvalitu signálu
• Nastavte rychlost, hysterezi a režim výstupu prostřednictvím IO-Link nebo funkce učení
• Ověřte spínací body pomocí cíle v plánované pracovní vzdálenosti

Obsah balení

• 1x senzor SICK DS35-B15821, číslo dílu 1057656
• 1x stručný návod a pokyny k montáži
• 1x ochranný obal pro bezpečnou přepravu

Časté dotazy

• D: Jaký je maximální měřicí rozsah?
  O: Senzor dosahuje vzdálenosti 12 000 mm u cílů s odrazivostí 90 % a 3 100 mm u cílů s odrazivostí 6 %.
• D: Jak rychle senzor reaguje?
  O: Doba odezvy začíná na 2,5 ms v režimu Super Fast a dosahuje 96,5 ms v režimu Super Slow.
• D: Podporuje tento model IO-Link?
  O: Ano, podporuje IO-Link V1.1 na výstupu Q1 a vyžaduje napájecí napětí vyšší než 18 V.
• D: Je laser bezpečný pro oči?
  O: Ano, infračervený laser s vlnovou délkou 827 nm splňuje požadavky třídy 1 podle normy IEC 60825-1:2014.
• D: Jaký je stupeň krytí krytu?
  O: Kryt splňuje stupeň krytí IP65 podle normy EN 60529 a je vhodný do prašného a vlhkého prostředí.
• D: Jaký konektor používá?
  O: K elektrickému připojení používá 5pinový konektor M12 samec.
• D: Jaký je rozsah provozních teplot?
  O: Zařízení funguje při teplotách od -30 °C do +55 °C a lze ho skladovat při teplotách od -40 °C do +75 °C.
• D: Je zboží skladem?
  O: Ano, máme nové originální zboží skladem a odesíláme ho do 5 dnů.
• D: Jaké způsoby dopravy používáte?
  O: Zasíláme běžnými přepravními společnostmi, jako jsou FedEx, UPS a DHL.
• D: Jaké jsou podmínky vrácení zboží?
  O: Zboží můžete vrátit do 30 dnů od doručení.
