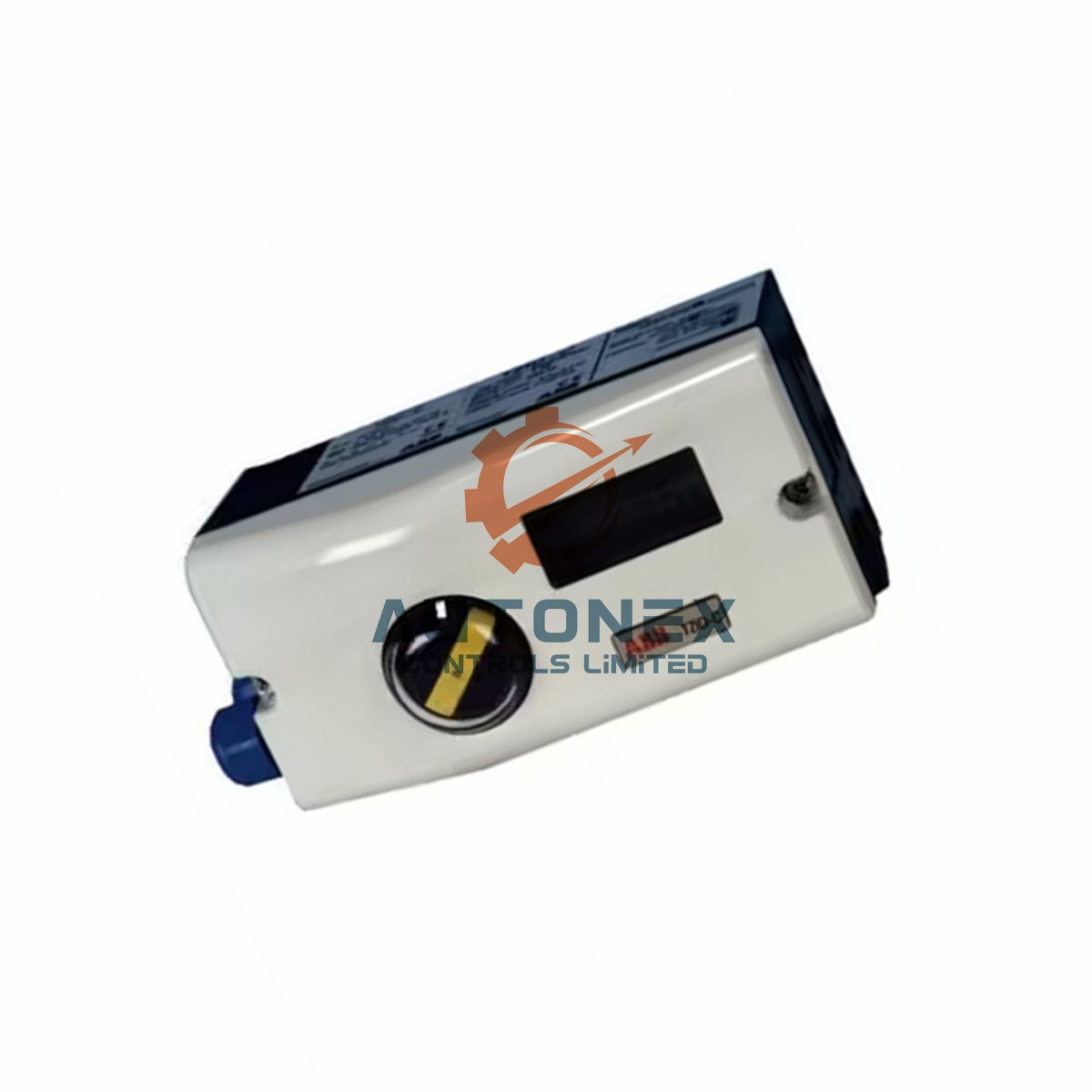

V18345-1010120001 ABB TZIDC 4-20 mA pozisioner

ABB V18345-1010120001 TZIDC Elektropnevmatik mövqe tənzimləyicisi

Texniki xüsusiyyətlər

• Brend: ABB
• Model: V18345-1010120001
• Məhsul növü: TZIDC elektropnevmatik mövqe tənzimləyicisi
• Seriya: Göstərici və idarəetmə paneli ilə təchiz olunmuş, ağıllı və konfiqurasiya edilə bilən V18345 TZIDC
• Korpus / montaj: Laklanmış alüminium korpus, IP 65 (NEMA 4X), DIN/IEC 534 / NAMUR standartlarına uyğun xətti ötürücülər və ya VDI/VDE 3845 standartlarına uyğun fırlanan ötürücülər üçün; həmçinin birbaşa montaja hazırdır
• Giriş / kommunikasiya portu: 4...20 mA, ikinaqilli, LKS adapteri üçün birləşdirici ştekerlə
• Partlayışdan mühafizə: Yoxdur
• Çıxış / təhlükəsiz mövqe: Birhərəkətli, elektrik enerjisi kəsildikdə təhlükəsiz vəziyyətə keçir
• Birləşmələr: Kabel yivi 1/2-14 NPT; hava borusu yivi 1/4-18 NPT
• Analoq və ya rəqəmsal mövqe əks-əlaqəsi üçün seçim modulları: Yoxdur
• Rəqəmsal mövqe əks-əlaqəsi üçün əlavə mexaniki dəst: Yoxdur
• Konstruksiya: Standart lak / kodlaşdırma
• Çıxış siqnalı: İkinaqilli texnologiya, nominal diapazon 4...20 mA
• Rəqəmsal giriş: Məntiqi “0” vəziyyəti üçün idarəetmə gərginliyi 0...5 V DC; məntiqi “1” vəziyyəti üçün 11...30 V DC
• Rəqəmsal çıxış: DIN 19234/NAMUR standartlarına uyğun idarəetmə dövrəsi; təchizat gərginliyi 5...11 V DC
• Təchizat təzyiqi: 1.4...6 bar (20...90 psi)
• Hava sərfi: < 0.03 kq/saat / 0.015 scfm, təchizat təzyiqindən asılı deyil
• Korpus materialı / mühafizə: Alüminium, IP 65 / NEMA 4X
• Səth / rəng: Epoksi qatranlı elektrostatik daldırma lakı, sobada bərkidilmiş; korpus tutqun qara RAL 9005 laklı; korpus qapağı Pantone 420
• Pnevmatik birləşmələr: G 1/4 və ya 1/4-18 NPT yivləri
• Çəki: 1.7 kq

Ətraf mühit göstəriciləri

• İşləmə, saxlama və daşınma zamanı ətraf mühit temperaturu: -40...85 °C
• SJ2-S1N (NO) yaxınlıq açarları ilə ətraf mühit temperaturu: -25...85 °C
• İşləmə zamanı nisbi rütubət: Korpus bağlı və hava təchizatı qoşulmuş olduqda illik orta hesabla 95%; kondensata icazə verilir
• Daşınma və saxlama zamanı nisbi rütubət: İllik orta hesabla 75%, kondensasiyasız
• Korpus materialı / mühafizə: Alüminium, IP 65 / NEMA 4X
• Səth / rəng: Epoksi qatranlı elektrostatik daldırma lakı, sobada bərkidilmiş; korpus tutqun qara RAL 9005 laklı; korpus qapağı Pantone 420

Elektrik və pnevmatik birləşmələr

• Vintli klemmalar: Seçimlər üçün maks. 1.0 mm²; analoq siqnal üçün maks. 2.5 mm²
• Klemma qeydi: Klemmaları gərginliyə məruz qoymayın.
• Kabel girişi: 2 ədəd 1/2-14 NPT və ya M20 x 1.5 yivli deşik (1-i kabel keçidi, 1-i boru tıxacı ilə)
• Pnevmatik birləşmələr: G 1/4 və ya 1/4-18 NPT yivləri

Siqnal, fəaliyyət və xarakteristika əyrisi

• Siqnal: Min. 4 mA, maks. 20 mA (0...100%), bölünmüş diapazon rejimi üçün sərbəst seçilə bilər
• Minimum diapazon: 20% (3.2 mA)
• Tövsiyə olunan diapazon: > 50% (8.0 mA)
• Artan fəaliyyət: Siqnal 4...20 mA = mövqe 0...100%
• Artan fəaliyyət: Siqnal 20...4 mA = mövqe 0...100%
• Xarakteristika əyrisi: Xətti, 1:25 və ya 1:50, yaxud 25:1 və ya 50:1 bərabər faizli; həmçinin 20 istinad nöqtəsi ilə sərbəst konfiqurasiya edilə bilər

Gediş həddi, bağlama və gediş vaxtının uzadılması

• Gediş həddi: Minimum 20% dəyəri qorunmaq şərtilə yerləşdirmə gedişi, ştok və ya fırlanma bucağı tələbə uyğun olaraq 0...100% diapazonunda azaldıla bilər
• Bağlama funksiyası: Bu parametr hər son mövqe üçün ayrıca təyin edilə bilər
• Bağlama fəaliyyəti: Konfiqurasiya edilmiş hədd dəyəri aşıldıqda, bağlama funksiyası ötürücünü təyin edilmiş son mövqeyə çatana qədər dərhal hərəkətə gətirir
• “0” bağlama dəyəri: Müvafiq son mövqedə belə mövqe idarə olunmağa davam edir
• Gediş vaxtının uzadılması: Bu funksiya tam gediş üçün maksimum gediş vaxtını artıra bilər; bu vaxt parametri hər istiqamət üçün ayrıca təyin edilə bilər

Quraşdırma təlimatı

• Mövqe tənzimləyicisini DIN/IEC 534 / NAMUR standartlarına uyğun xətti ötürücülərə və ya VDI/VDE 3845 standartlarına uyğun fırlanan ötürücülərə quraşdırın
• Ötürücü uyğun interfeysə malikdirsə, birbaşa montaj seçimindən istifadə edin
• 4...20 mA ikinaqilli girişi LKS adapteri üçün birləşdirici ştekerə qoşun
• Birləşmə portları üçün 1/2-14 NPT kabel yivindən və 1/4-18 NPT hava borusu yivindən istifadə edin
• Təchizat təzyiqini 1.4...6 bar (20...90 psi) həddində saxlayın
• Vintli klemmaları gərginliyə məruz qoymayın
• Standart işləmə üçün -40...85 °C ətraf mühit temperaturu hədlərinə riayət edin
• SJ2-S1N (NO) yaxınlıq açarlarından yalnız -25...85 °C diapazonunda istifadə edin

Qablaşdırma siyahısı

• 1 x ABB V18345-1010120001 TZIDC elektropnevmatik mövqe tənzimləyicisi
• 1 x Kabel keçidi
• 1 x Boru tıxacı
• 1 x Seçilmiş ötürücü interfeysinə uyğun montaj dəsti
• 1 x Naqillərin çəkilməsi, hava bağlantısı və quraşdırma üçün qısa təlimat

Çatdırılma və dəstək

• Anbar: Sifarişlərin sürətli emalı üçün bu məhsulu anbarda saxlayırıq
• Göndəriş: Sifariş təsdiqindən sonra 5 gün ərzində göndəririk
• Kuryer: FedEx, UPS, DHL və digər geniş yayılmış sürətli çatdırılma xidmətləri
• Qaytarma siyasəti: 30 gün ərzində qaytarma imkanını dəstəkləyirik
• Vəziyyət: Tamamilə yeni və orijinal

Tez-tez verilən suallar

• ABB V18345-1010120001 modelinin giriş siqnalı diapazonu nədir? Qurğu nominal diapazonu 4...20 mA olan 4...20 mA ikinaqilli girişdən istifadə edir.
• Bu mövqe tənzimləyicisi hansı təchizat təzyiqini tələb edir? O, 1.4...6 bar (20...90 psi) təchizat təzyiqi ilə işləyir.
• Ətraf mühit temperaturu diapazonu nədir? Standart işləmə, saxlama və daşınma üçün -40...85 °C diapazonunu dəstəkləyir.
• Bu modeldə partlayışdan mühafizə varmı? Xeyr, bu versiya partlayışdan mühafizəsizdir.
• Enerji kəsildikdə çıxışın fəaliyyəti necə olur? Birhərəkətli təhlükəsiz çıxış təmin edir.
• Hansı pnevmatik birləşmə yivlərindən istifadə edir? G 1/4 və ya 1/4-18 NPT yivlərindən istifadə edir.
• Bölünmüş diapazon rejimindən istifadə edə bilərəmmi? Bəli, siqnal diapazonu bölünmüş diapazon rejimi üçün sərbəst seçilə bilər.
• Minimum gediş həddi nədir? Gediş həddi 0...100% diapazonunda azaldıla bilər, lakin minimum 20% dəyəri qorunmalıdır.
• Mövqe tənzimləyicisinin çəkisi nə qədərdir? Çəkisi 1.7 kq-dır.
• Hava sərfi nə qədərdir? Hava sərfi 0.03 kq/saat / 0.015 scfm-dən azdır və təchizat təzyiqindən asılı deyil.
