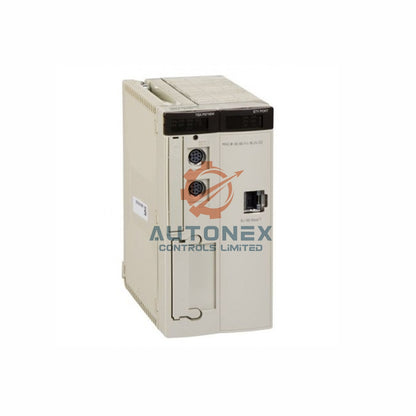

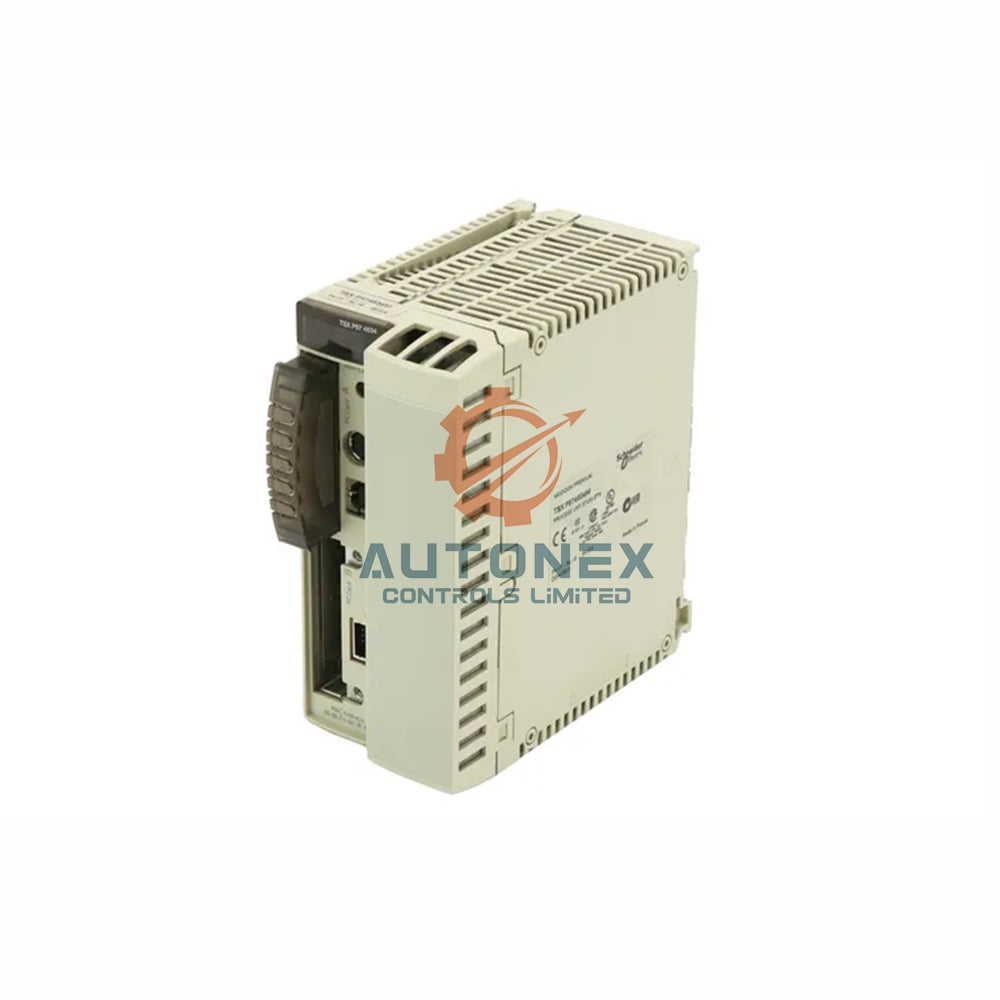

TSXP574823AM Modicon Premium PL7 prosessoru Ethernet TCP/IP

TSXP574823AM Schneider iki formatlı PL7 prosessoru – Modicon Premium platforması

Texniki xüsusiyyətlər

• Brend: Schneider Electric
• Model: TSXP574823AM
• Seriya: Modicon Premium avtomatlaşdırma platforması
• Məhsul növü: İki formatlı PL7 prosessoru
• Proqram təminatı: PL7 Junior/Pro
• Konsepsiya: Transparent Ready
• Rafların sayı: 4, 6 və ya 8 yuvalı 16 raf
• Rafların sayı: 12 yuvalı 8 raf
• Yuvaların sayı: 128, 96 və ya 64
• Diskret G/Ç tutumu: 2040 G/Ç
• Analoq G/Ç tutumu: 256 G/Ç
• Tətbiqə xas kanallar: 64-ə qədər
• Prosesə nəzarət kanalları: 20-yə qədər, 60 sadə dövrəni dəstəkləyir
• İnteqrasiya edilmiş qoşulma: 127 agentli Fipio meneceri, SUB-D 9
• İnteqrasiya edilmiş qoşulma: 10/100 Mbit/s sürətli EtherNet TCP/IP RJ45
• Seriya bağlantısı: 19.2/115 kbit/s sürətli 2 izolyasiya olunmamış dişi mini DIN portu
• Rabitə modulu tutumu: 2 sahə şini modulu, CANopen istifadə edilərsə 1
• Rabitə modulu tutumu: 8 AS-Interface şin modulu
• Rabitə modulu tutumu: 1 CANopen modulu
• Rabitə modulu tutumu: 4 şəbəkə modulu

Yaddaş və məlumatların saxlanması

• PCMCIA kartı ilə daxili RAM: 176 Kword məlumat yaddaşı
• PCMCIA kartı olmadan daxili RAM: proqram və məlumat üçün birlikdə 96 Kword
• PCMCIA kartı: əlavə 2048 Kword məlumat yaddaşı
• PCMCIA kartı: 992 Kword proqram yaddaşı
• Maksimum obyekt sahələri: 32768 %Mi daxili bit
• Maksimum obyekt sahələri: 32 %KWi sabit söz
• Maksimum obyekt sahələri: 30.5 %MWi daxili söz

Tətbiq strukturu və icra sürəti

• Tətbiq strukturu: 1 sürətli tapşırıq, 1 əsas tapşırıq, 64 hadisə tapşırığı
• Bul məntiqi təlimatının icra müddəti: PCMCIA kartı ilə və ya kartsız 0.06 µs
• Söz və ya sabit nöqtəli hesablamalar: PCMCIA kartı ilə və ya kartsız 0.08 µs
• Üzən nöqtəli hesablamalar: PCMCIA kartı ilə və ya kartsız 1.7 µs
• Təlimat sürəti: 100% Bul məntiqi ilə 13.82 Kinst/ms
• Təlimat sürəti: 65% Bul məntiqi və 35% sabit nöqtəli hesablamalarla 8.8 Kinst/ms
• Sistem əlavəsi: sürətli tapşırıq üçün 0.22 ms
• Sistem əlavəsi: əsas tapşırıq üçün 1.15 ms

Diaqnostika və lokal siqnallaşdırma

• 1 yaşıl LED: Ethernet TCP/IP portu hazırdır (RUN)
• 1 yaşıl LED: Prosessor işləyir (RUN)
• 1 qırmızı LED: Fipio şinində aktivlik (FIP)
• 1 qırmızı LED: Toqquşmanın aşkarlanması (COL)
• 1 qırmızı LED: Ethernet TCP/IP portunda nasazlıq (ERR)
• 1 qırmızı LED: G/Ç modulu və ya konfiqurasiya xətası (I/O)
• 1 qırmızı LED: Prosessor və ya sistem xətası (ERR)
• 1 sarı LED: Terminal portunda aktivlik (TER)
• 1 sarı LED: Ethernet bağlantısının diaqnostikası (STS)
• 1 sarı LED: Qəbul aktivliyi (RX)
• 1 sarı LED: Ötürmə aktivliyi (TX)
• Markalanma: CE
• Cərəyan sərfiyyatı: 5 V DC-də 1440 mA
• Modul formatı: İkiqat
• Məhsul çəkisi: 0.77 kq (1.70 lb)

Ətraf mühit toleransları və standartlar

• İşləmə temperaturu: 0-60 °C (32-140 °F)
• Saxlanma temperaturu: -25-70 °C (-13-158 °F)
• İşləmə zamanı nisbi rütubət: kondensasiya olmadan 10-95%
• Saxlanma zamanı nisbi rütubət: kondensasiya olmadan 5-95%
• İşləmə hündürlüyü: 0-2000 m (0-6561.68 ft)
• Qoruyucu emal: TC
• IP mühafizə dərəcəsi: IP20
• Çirklənmə dərəcəsi: 2
• Standartlar: 73/23/EEC, 89/336/EEC, 92/31/EEC, 93/68/EEC
• Standartlar: CSA C22.2 No 142, IEC 61131-2, UL 508
• Standartlar: CSA C22.2 No 213 Class I Division 2 Groups A, B, C, D
• Məhsul sertifikatları: ABS, BV, DNV, GL, LR, RINA, RMRS

Sifariş və göndərilmə məlumatları

• Kateqoriya: US1PC2222558
• Endirim cədvəli: PC22
• GTIN: 3595863914641
• Geri qaytarılma: Xeyr
• Qablaşdırma vahidinin növü: PCE
• Qablaşdırmadakı vahidlərin sayı: 1
• 1-ci qablaşdırmanın hündürlüyü: 9.5 sm (3.7 in)
• 1-ci qablaşdırmanın eni: 18.0 sm (7.09 in)
• 1-ci qablaşdırmanın uzunluğu: 26.0 sm (10.2 in)
• Qablaşdırmanın çəkisi: 766.0 q (27.02 oz)

Quraşdırma təlimatı

• TSXP574823AM modulunu kifayət qədər yuvası olan Modicon Premium rafına quraşdırın.
• Rafın 4, 6, 8 və ya 12 yuvalı konfiqurasiyaları dəstəklədiyini təsdiqləyin.
• Agentlərlə rabitə üçün Fipio menecerini SUB-D 9 portundan istifadə edərək qoşun.
• EtherNet TCP/IP kabelini 10/100 Mbit/s sürətli RJ45 portuna qoşun.
• Seriya cihazlarını iki dişi mini DIN portuna qoşun.
• 5 V DC enerji təchizatının 1440 mA təmin etdiyini yoxlayın.
• İşləmə temperaturunu 0-60 °C arasında saxlayın.
• Çirklənmə dərəcəsinin 2 və IP20 mühafizə şərtlərini qoruyun.
• Enerji verildikdən sonra bütün LED göstəricilərini yoxlayın.
• Tapşırıqları və G/Ç modullarını konfiqurasiya etmək üçün PL7 Junior və ya PL7 Pro proqram təminatından istifadə edin.

Qablaşdırmanın tərkibi

• 1 x TSXP574823AM iki formatlı PL7 prosessoru
• 1 x Məhsul sənədləri dəsti
• 1 x Qoruyucu qablaşdırma
• FedEx, UPS və DHL göndərilmə seçimləri mövcuddur

Tez-tez verilən suallar

• TSXP574823AM tamamilə yeni və orijinaldır?
  Bəli, yalnız tamamilə yeni orijinal məhsullar təqdim edirik.
• TSXP574823AM stokda var?
  Bəli, bu prosessoru təcili sifarişlər üçün stokda saxlayırıq.
• TSXP574823AM-i nə qədər tez göndərirsiniz?
  Sifariş təsdiqləndikdən sonra 5 gün ərzində göndəririk.
• Hansı logistika daşıyıcılarından istifadə edirsiniz?
  FedEx, UPS, DHL və digər geniş yayılmış daşıyıcılardan istifadə edirik.
• Geri qaytarma siyasəti necədir?
  Çatdırılmadan sonra 30 gün ərzində geri qaytarmanı dəstəkləyirik.
• TSXP574823AM neçə rafı dəstəkləyir?
  4, 6 və ya 8 yuvalı 16 rafı, həmçinin 12 yuvalı 8 rafı dəstəkləyir.
• Daxili RAM tutumu nə qədərdir?
  PCMCIA kartı olmadan proqram və məlumat üçün birlikdə 96 Kword təqdim edir.
• TSXP574823AM Ethernet-ə malikdir?
  Bəli, 10/100 Mbit/s sürətli EtherNet TCP/IP RJ45 portu daxildir.
• Diskret G/Ç tutumu nə qədərdir?
  Prosessor 2040-a qədər diskret G/Ç nöqtəsini idarə edir.
• TSXP574823AM nə qədər cərəyan sərf edir?
  5 V DC-də 1440 mA cərəyan sərf edir.
• İşləmə temperaturu diapazonu nədir?
  0-60 °C aralığında işləyir.
• Hansı proqram təminatı lazımdır?
  Proqramlaşdırma üçün PL7 Junior və ya PL7 Pro proqram təminatı lazımdır.
• IP mühafizə dərəcəsi nədir?
  Modul IP20 mühafizəsi təmin edir.
