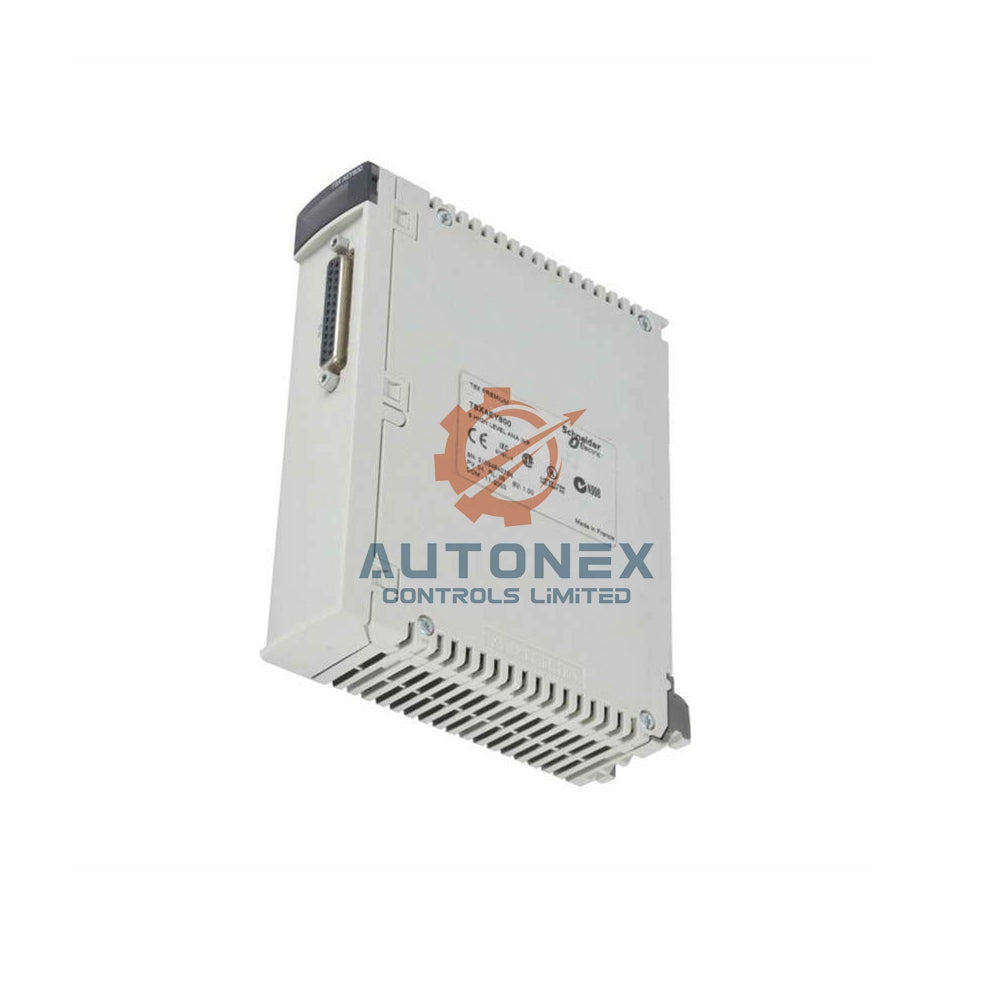

TSXAEY420 Schneider Modicon analoq giriş modulu

TSXAEY420 Analoq Giriş Modulu – Schneider Modicon Premium

Texniki xüsusiyyətlər

• İstehsalçı: Schneider Electric
• Model: TSXAEY420
• Seriya: Modicon Premium Avtomatlaşdırma Platforması
• Məhsul növü: Analoq giriş modulu
• Giriş səviyyəsi: Yüksək səviyyə
• Kanalların sayı: 4
• Giriş siqnalı növləri: Gərginlik ±10 V, 0–10 V, 0–5 V, 1–5 V; cərəyan 0–20 mA, 4–20 mA
• Analoq-rəqəmsal çevirmə: 16 bit
• Nominal oxuma dövrü: 1 ms
• Ölçmə xətası: Giriş diapazonu və temperaturdan asılı olaraq tam diapazonun 0,1%-dən 0,4%-dək
• İzolyasiya (kanallar-avtobus): 1000 Vrms
• İzolyasiya (kanallar-torpaq): 1000 Vrms
• Girişdə həddindən artıq gərginlikdən qorunma: -15-dən 15 V-dək (0 vəziyyəti); -30-dan 30 V-dək (1 vəziyyəti)
• Həddindən artıq cərəyandan qorunma: 1 vəziyyətində -30-dan 30 mA-dək
• Cərəyan sərfiyyatı: 5 V DC-də 500 mA
• Elektrik bağlantısı: 1 SUB-D 25 konnektoru
• Modul formatı: Standart
• Məhsulun çəkisi: 0,33 kq

Ətraf mühitə davamlılıq və səs-küyə toxunulmazlıq

• İşləmə temperaturu: 0-dan 60 °C-dək
• Saxlama temperaturu: -25-dən 70 °C-dək
• Nisbi rütubət (işləmə): 10%-dən 95%-dək, kondensasiya olmadan
• Nisbi rütubət (saxlama): 5%-dən 95%-dək, kondensasiya olmadan
• İşləmə hündürlüyü: 0-dan 2000 m-dək
• Mühafizə dərəcəsi: IP20
• Çirklənmə dərəcəsi: 2
• Qoruyucu işlənmə: TC
• Standartlar: IEC 1131
• Sertifikatlar: BV, LR, ABS, RINA, RMRS, GL, DNV

Quraşdırma təlimatı

• PLC enerji altında olarkən TSXAEY420 modulunu standart Modicon Premium şassisinin yuvasına yerləşdirin.
• Siqnal naqilləri üçün ən azı 13 burulmuş cütə və ümumi ekranlamaya malik 25 pinli kişi SUB-D konnektorundan istifadə edin.
• PLC şassisi vasitəsilə düzgün torpaqlamanı təmin etmək üçün konnektorun bərkitmə vintlərini sıxın.
• Sensor kabellərini mümkün qədər qısa saxlayın və bütün izolyasiya olunmamış sensorları ümumi nöqtəyə istinadlandırın.
• TELEFAST naqilləmə aksesuarları üçün vintli terminal bağlantılarını asanlaşdırmaq məqsədilə TSX CAP 030 ekranlanmış kabelindən istifadə edin.

Qablaşdırmanın tərkibi

• 1 ədəd TSXAEY420 analoq giriş modulu
• Qablaşdırma ölçüləri: 5,5 cm (H) x 18,0 cm (W) x 26,0 cm (L)
• Qablaşdırmanın çəkisi: 435 g

Tez-tez verilən suallar

• TSXAEY420 hansı giriş siqnallarını dəstəkləyir? Modul ±10 V, 0–10 V, 0–5 V, 1–5 V gərginlik diapazonlarını və 0–20 mA, 4–20 mA cərəyan diapazonlarını qəbul edir.
• Bu modulda neçə kanal var? Modul 4 müstəqil analoq giriş kanalı təmin edir.
• Analoq-rəqəmsal çeviricinin ayırdetmə qabiliyyəti nə qədərdir? Dəqiq siqnal rəqəmsallaşdırması üçün 16 bitlik ayırdetmə qabiliyyətinə malikdir.
• Modulun oxuma dövrü nə qədərdir? Nominal oxuma dövrü 1 millisaniyədir.
• TSXAEY420 hansı izolyasiyanı təmin edir? Kanallarla avtobus arasında 1000 Vrms, kanallarla torpaq arasında isə 1000 Vrms izolyasiya təmin edir.
• Bu modul anbarda varmı? Bəli, TSXAEY420 anbarda saxlanılır və 5 gün ərzində göndərilir.
• Hansı çatdırılma üsullarını təklif edirsiniz? FedEx, UPS və DHL vasitəsilə göndəririk.
• Qaytarma siyasətiniz necədir? 30 günlük qaytarma imkanını dəstəkləyirik. Bütün qurğular tamamilə yeni və orijinaldır.
• TSXAEY420 digər PLC seriyaları ilə uyğundurmu? Bu modul xüsusi olaraq Modicon Premium platforması üçün nəzərdə tutulub və digər PLC ailələri ilə işləməyə bilər.
