EVF9381-EVV110 Lenze 9300 vektor tezlik çeviricisi 250 kW | Tezlik çeviricisi

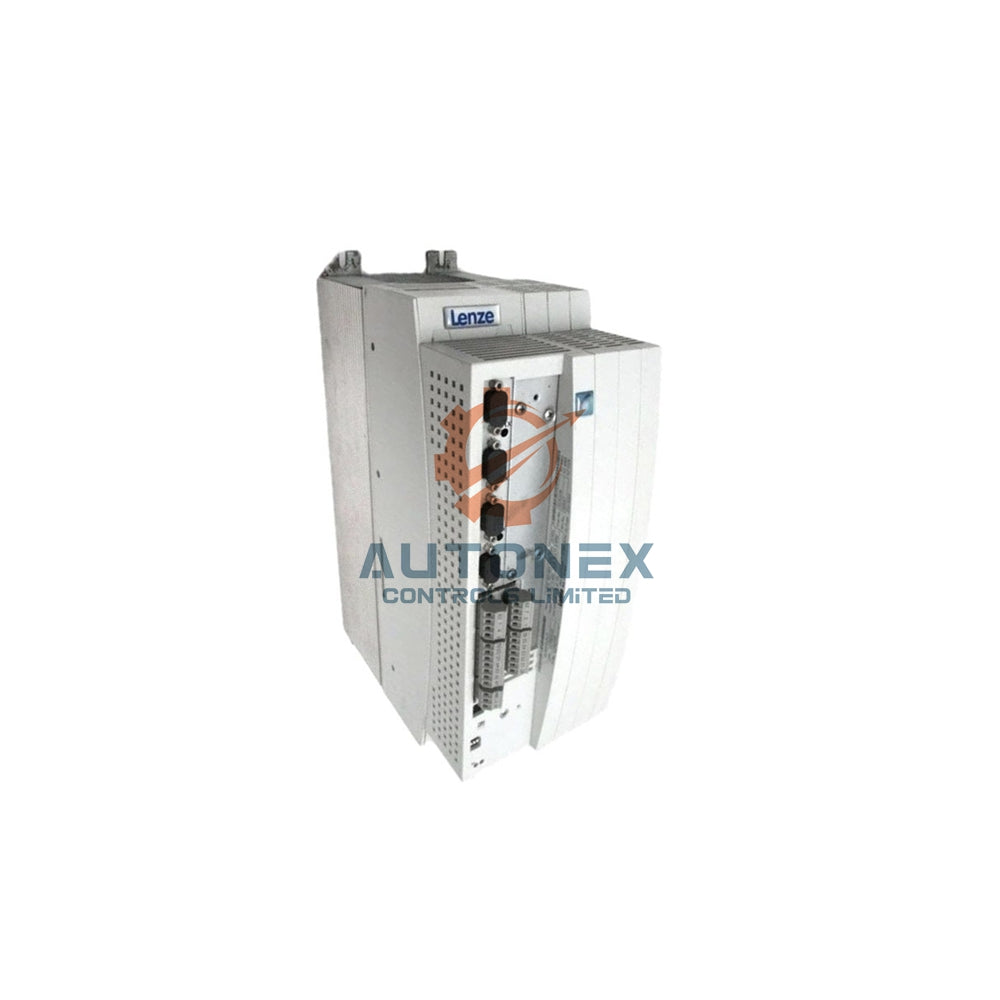

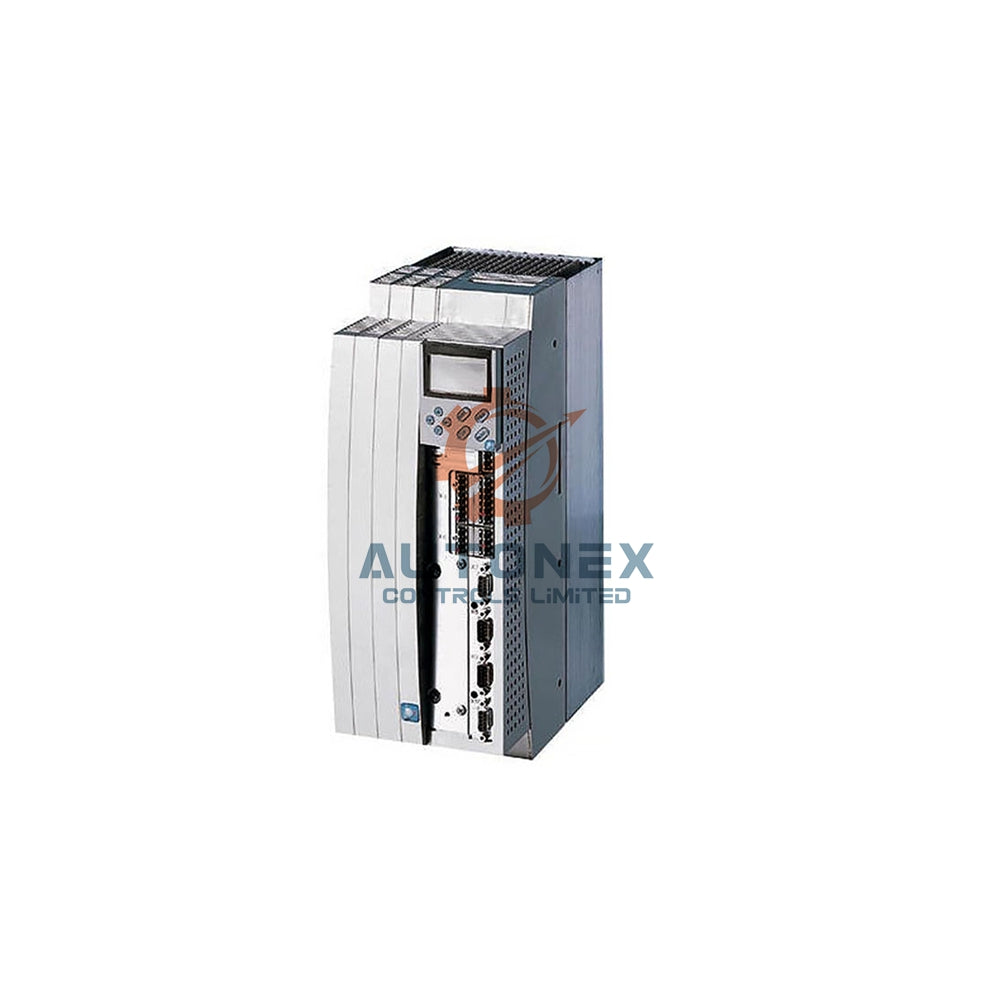

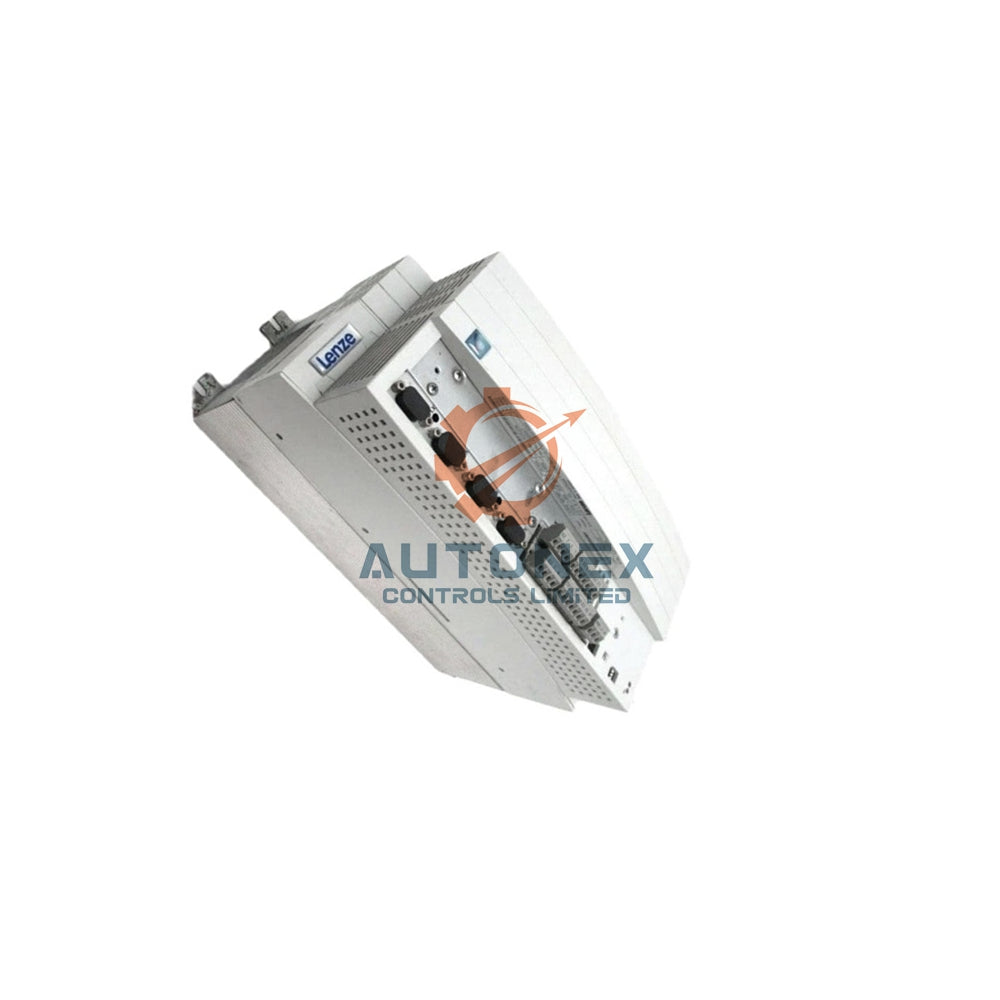

Lenze EVF9381-EVV110 9300 Vector tezlik çeviricisi – 250 kW, 500 A, IP20

Texniki xüsusiyyətlər

• Brend: Lenze
• Model: EVF9381-EVV110
• Seriya: 9300 vektor
• Nominal mühərrik gücü: 250 kW (4 qütblü asinxron mühərrik, 3 AC 400 V)
• Çıxış cərəyanı: 2 kHz çopper tezliyində nominal 500 A
• Maks. çıxış cərəyanı: 60 s ərzində 750 A
• Həddən artıq yüklənmə: 60 s ərzində nominal fırlanma momentinin 150%-i
• Güc itkisi: 6.6 kW
• Çopper tezliyi: 1, 2 və ya 4 kHz seçilə bilər
• Çıxış tezliyi diapazonu: 16 kHz-də maksimum 0–600 Hz; 8 kHz-də maksimum 0–300 Hz; 2 kHz və 4 kHz-də 0–150 Hz (9321–9333 ölçüləri üçün)
• Qidalanma gərginliyi: 3/PE AC 340–456 V nominal, 45–65 Hz
• İdarəetmə rejimləri: U/f xarakteristikası (xətti/kvadrat), vektor idarəetməsi, sensorsuz sürət idarəetməsi
• Soyutma: Daxili ventilyator, hava axını aşağıdan yuxarıya
• Mühafizə dərəcəsi: IP20
• İşləmə temperaturu: 0-dan +50 °C-dək
• Saxlama temperaturu: -20-dən +60 °C-dək
• Nisbi rütubət: F rütubət sinfi, kondensasiyasız
• Ölçülər (H×W×D): 1145 × 1050 × 436 mm
• Çəki: 350 kq
• Variant: EVV110 = inteqrasiya olunmuş A sinifli RFI filtri + inteqrasiya olunmuş əyləc tranzistoru; master + slave paralel konstruksiyası

Rabitə və genişləndirmə

• Daxili AIF avtomatlaşdırma interfeysi (X1) qoşula bilən fieldbus modullarını qəbul edir.
• CAN sistem şini (X4) CAN sistem şini protokolunu dəstəkləyir.
• Mövcud fieldbus modullarına LECOM-A/B, PROFIBUS DP, CANopen, DeviceNet, INTERBUS və LON daxildir.
• Standart olaraq heç bir fieldbus modulu inteqrasiya edilmir; X1 AIF interfeysi vasitəsilə modul əlavə edə bilərsiniz.

Quraşdırma təlimatı

• Cihazı şaquli quraşdırın və aşağıdan yuxarıya hava axını yolunu açıq saxlayın.
• 3/PE AC qidalanmasını 340–456 V və 45–65 Hz aralığında qoşun.
• Keçiriciliklə yayılan emissiyaları azaltmaq üçün inteqrasiya olunmuş A sinfi RFI filtrindən istifadə edin.
• Dinamik əyləcləmə tətbiqləri üçün inteqrasiya olunmuş əyləc tranzistorunu naqillərlə qoşun.
• IP20 mühafizə dərəcəsini nəzərə alın; ötürücünü uyğun korpusun daxilində quraşdırın.
• İş zamanı ətraf mühitin temperaturunu 0 ilə +50 °C arasında saxlayın.
• Master + slave paralel konstruksiyası üçün Lenze sənədlərinə əməl edin.

Qablaşdırmanın tərkibi

• 1 × Lenze EVF9381-EVV110 tezlik invertoru
• Bir təhvil verilən komplektdə master və slave paralel qurğular
• İnteqrasiya olunmuş RFI filtri (A sinfi) və əyləc tranzistoru
• Quraşdırma və qoşulma sənədləri

Çatdırılma və mövcudluq

• Bu modelin yeni və orijinal məhsullarını anbarda saxlayırıq.
• Sifariş təsdiqləndikdən sonra 5 gün ərzində göndəririk.
• DHL, FedEx və UPS kimi tanınmış daşıyıcılardan istifadə edirik.
• Qaytarma siyasətimizə əsasən məhsulu 30 gün ərzində qaytara bilərsiniz.

Tez-tez verilən suallar

• S: EVF9381-EVV110-un nominal mühərrik gücü nə qədərdir?
  C: 3 AC 400 V gərginlikdə 4 qütblü asinxron mühərrik üçün 250 kW güc təmin edir.
• S: Bu invertor hansı çıxış cərəyanını təmin edir?
  C: 2 kHz-də nominal 500 A, 60 saniyə ərzində isə maksimum 750 A təmin edir.
• S: 9300 vektor seriyası hansı idarəetmə rejimlərini dəstəkləyir?
  C: U/f xarakteristikası üzrə idarəetməni, vektor idarəetməsini və sensorsuz sürət idarəetməsini dəstəkləyir.
• S: Təchizat gərginliyinin diapazonu nədir?
  C: Qurğu 45–65 Hz tezlikdə nominal 3/PE AC 340–456 V gərginlik qəbul edir.
• S: EVF9381-EVV110 fieldbus modulu ilə təchiz olunub?
  C: Standart fieldbus modulu inteqrasiya olunmur; onu X1 AIF interfeysi vasitəsilə əlavə etmək lazımdır.
• S: Hansı mühafizə dərəcəsi və iş temperaturu tətbiq olunur?
  C: Ötürücü IP20 mühafizə dərəcəsinə malikdir və 0-dan +50 °C-yə qədər temperaturda işləyir.
• S: Ölçüləri və çəkisi nə qədərdir?
  C: Ölçüləri 1145 × 1050 × 436 mm, çəkisi isə 350 kq-dır.
• S: Bu model hələ də mövcuddur, yoxsa onu başqa model əvəz edib?
  A: Lenze bunu köhnə məhsul kimi qeyd edir və i950 nəslinə keçid yolunu göstərir.
