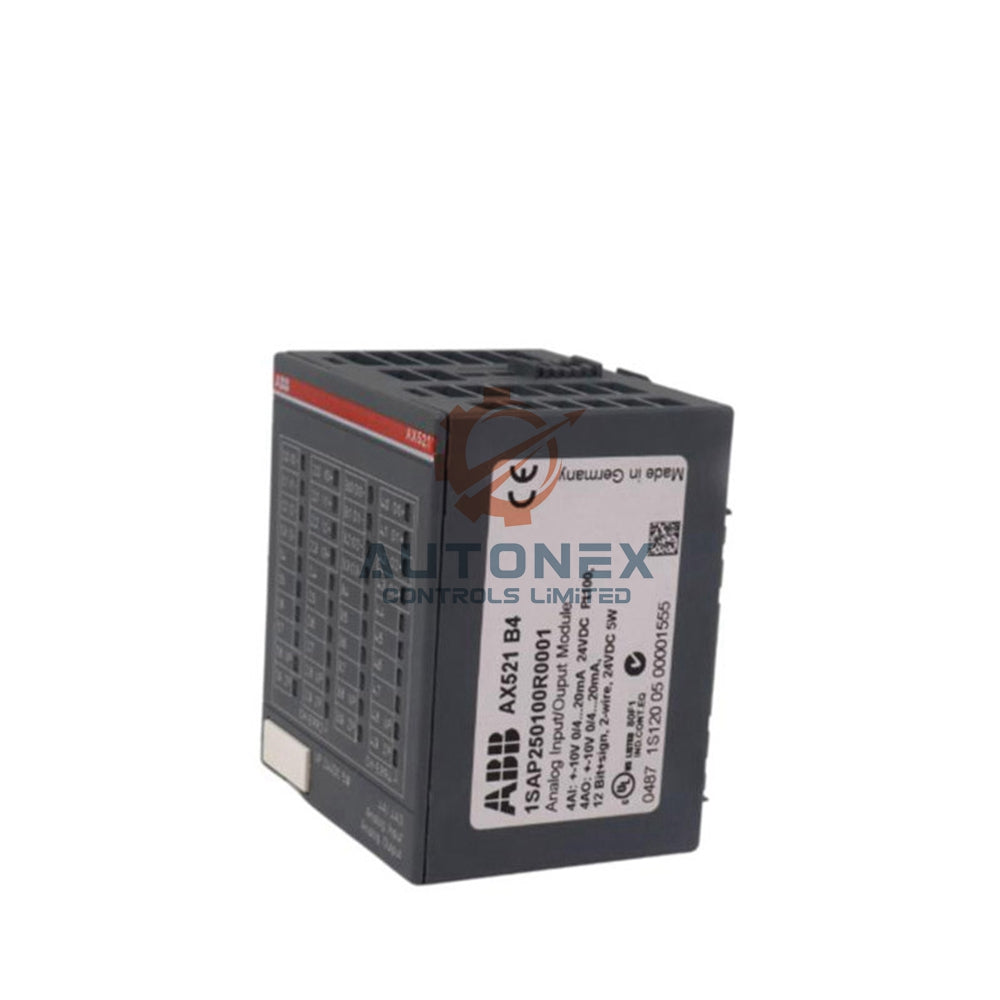

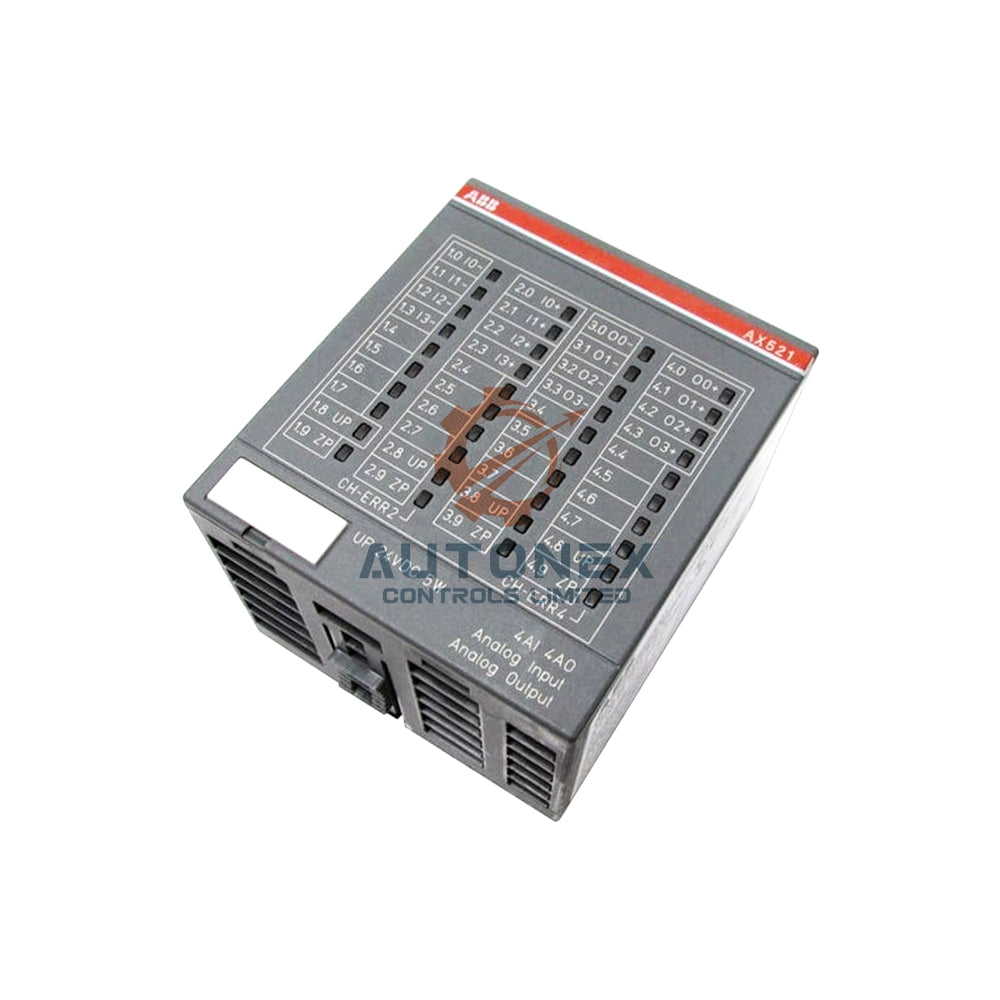

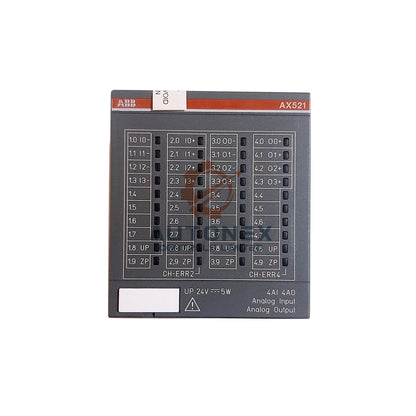

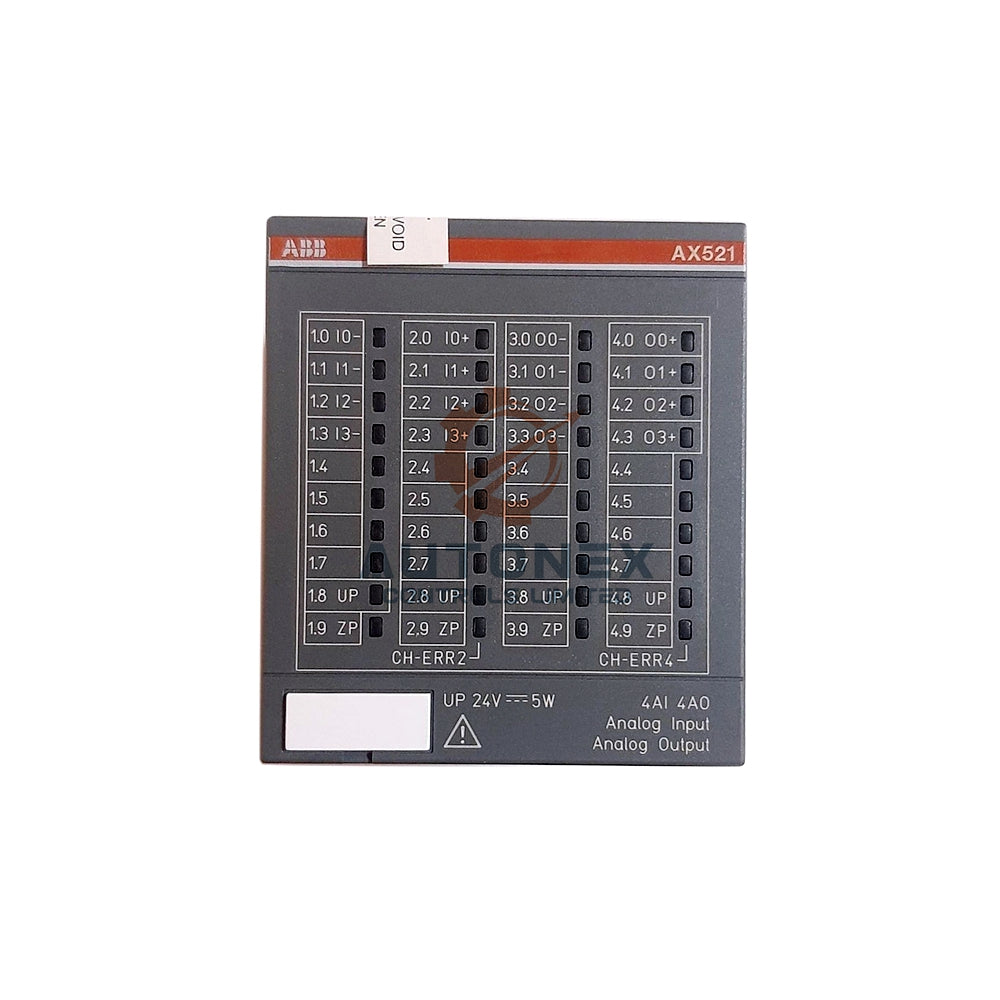

AX521 Yeni Orijinal ABB Analoq Giriş/Çıxış Modulu

AX521 Analoq Giriş/Çıxış Modulu – 4 AI, 4 AO, U/I/Pt100, 12-Bit

Əsas Texniki Xüsusiyyətlər – Girişlər

• Brend: ABB – Məqalə nömrəsi 1SAP 250 100 R0001.
• Kanallar: 4 analoq giriş, 4-lük bir qrup kimi qruplaşdırılıb.
• Konfiqurasiya edilə bilən diapazonlar: 0‑10 V, ±10 V, 0‑20 mA, 4‑20 mA, Pt100, Pt1000, Ni1000.
• Qətnamə: 12 bit (bipolyar diapazonlar üçün işarə daxil olmaqla 12 bit).
• Çevirilmə səhvi: tipik ±0.5 % tam diapazonda 25 °C-də; maksimum ±1 % 0‑60 °C aralığında.
• Giriş filtrinin zaman sabiti: Həm gərginlik, həm də cərəyan üçün 100 µs.
• Həddindən artıq gərginlikdən qorunma: Bəli – səhv qoşulmaları 35 V-a qədər idarə edir.
• Kanal göstəricisi: Hər giriş üçün bir LED siqnal vəziyyətini göstərir.

Əsas Texniki Xüsusiyyətlər – Çıxışlar

• Kanallar: 4 analoq çıxış, hamısı bir qrupda.
• Çıxış növləri: Bipolyar gərginlik və ya unipolyar cərəyan (konfiqurasiya edilə bilən).
• Çıxış diapazonları: ±10 V, 0‑20 mA, 4‑20 mA – hər çıxış ayrıca təyin olunur.
• Qətnamə: Gərginlik çıxışları üçün işarə daxil olmaqla 12 bit.
• Sabitləşmə vaxtı: Tam diapazon dəyişikliyi üçün tipik 5 ms.
• Yük: Cərəyan üçün 0‑500 Ω; gərginlik üçün maksimum ±10 mA yük.
• Çıxış LED-i: Hər kanal üçün vəziyyət göstəricisi LED-i.

Enerji Təchizatı və Qalvanik İzolyasiya

• Proses gərginliyi: 24 V DC nominal (–15 % / +20 %) tərs polaritet qorunması ilə.
• Cərəyan sərfi: UP-dən 0.15 A əlavə çıxış yükləri; CPU/kommunikasiya interfeysindən 2 mA.
• Başlanğıc cərəyanı: Güc verildikdə 0.020 A²s – enerji təchizatına yükü məhdudlaşdırır.
• Qalvanik izolyasiya: Kanallar və I/O avtobusu arasında – bəli. Kanallar arasında – xeyr.
• Kanallar və proses təchizatı (UP, ZP) arasında izolyasiya yoxdur.

Tez-tez Verilən Suallar (FAQ)

• S: AX521 yeni orijinal cihazdır?
  C: Bəli, yalnız tam yeni, orijinal ABB modullarını təmin edirik.
• S: Hər girişi ayrıca konfiqurasiya edə bilərəm?
  C: Bəli – 4 girişin hər biri fərdi diapazon seçimini dəstəkləyir (V, mA, Pt100 və s.).
• S: Pt100 girişlərinin çevrilmə vaxtı nə qədərdir?
  C: Pt100/Ni1000 ölçmələri 1 saniyə çəkir; digər siqnallar 2 ms-də çevrilir.
• S: Modul kanallar arasında izolyasiya təmin edirmi?
  C: Xeyr – bütün kanallar ümumi qrupda birləşir, amma I/O avtobusu ilə izolyasiya mövcuddur.
• S: Yanlış polaritet qoşsam nə olar?
  C: Modul səhv və ya siqnalın olmamasını aşkar edir və 35 V-a qədər zərər görmədən dözür.
• S: İstifadə olunmayan çıxışları açıq buraxa bilərəm?
  C: Bəli – istifadə olunmayan çıxışlar açıq qala bilər, problem yaratmır.
• S: Geri qaytarma siyasəti necədir?
  C: İstifadə olunmamış məhsullar orijinal qablaşdırmada 30 gün ərzində geri qaytarıla bilər.
• S: Stokda məhsul varmı?
  C: Bəli, AX521 sürətli göndərmə üçün stokda saxlanılır.
