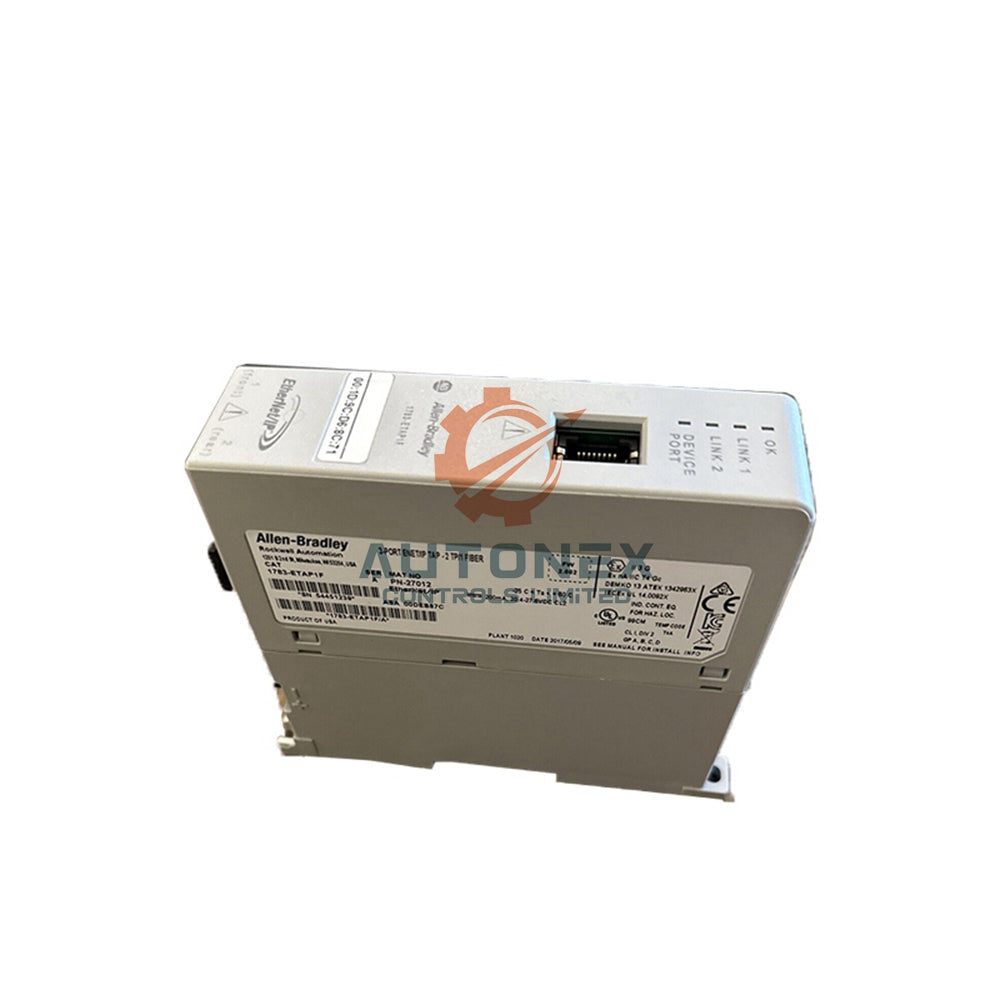

1783-ETAP2F Allen-Bradley Stratix 5700 EtherNet/IP şəbəkə tapı

1783-ETAP2F Allen-Bradley Stratix 5700 EtherNet/IP Tap

Əsas texniki xüsusiyyətlər

• Brend: Allen-Bradley
• Model: 1783-ETAP2F
• Kateqoriya: Ethernet tapı
• Seriya: Stratix 5700
• İstehsalçı: Rockwell Automation
• Ümumi port sayı: 3
• Mis portları: 1 RJ45, 10/100 Mbps avtomatik razılaşdırma
• Fiber portları: 2 LC konnektoru, 100 Mbps tam dupleks
• Tap növü: Fiber, ikili port
• Ötürmə sürəti: 10/100 Mbps
• Fiber transiver növü: 100Base-FX IEEE 802.3u
• Optik dalğa uzunluğu: 1310 nm
• Konnektor növü: IEC 61754-20 LC
• Maksimum daxiletmə itkisi: hər bağlantı üçün 0,75 dB
• Maksimum kanal uzunluğu: 2 km (1,24 mil)
• Qida girişi: 20,4-27,6 VDC
• Nominal giriş gərginliyi: 24 VDC
• Pik cərəyan sərfi: 24 VDC-də 260 mA
• Pik enerji sərfi: 6,24 W
• Enerji itkisi: 6,24 W
• İzolyasiya gərginliyi: 30 V fasiləsiz, əsas izolyasiya
• Vəziyyət göstəriciləri: OK, Link 1, Link 2
• Quraşdırma: DIN relsi və ya panel montajı
• Orientasiya: Üfüqi və ya şaquli
• Dəstəklənən topologiyalar: Xətti, ulduz
• İşləmə temperaturu: -25–60 °C
• Saxlama temperaturu: -40–85 °C
• Nisbi rütubət: 5–95%
• İşləmə zərbəsi: 30 G
• İşləmədikdə zərbə: 50 G
• Titrəmə: 10–500 Hz-də 5 G
• ESD toxunulmazlığı: kontakt üçün 6 kV, hava üçün 8 kV
• Emissiyalar: A sinfi
• Çəki: 0,20 kq (0,44 funt)
• Korpusun mühafizə dərəcəsi: Açıq tip

Fiber bağlantısı üzrə xüsusiyyətlər

• Ötürücünün buraxılış gücü: 62,5/125 µm fiberə -19 dBm
• Ötürücünün buraxılış gücü: 50/125 µm fiberə -22,5 dBm
• Qəbuledicinin minimum həssaslığı: -31,8 dBm
• Qəbuledicinin maksimum həssaslığı: -14 dBm
• Güc büdcəsi: 62,5/125 µm çoxmodlu fiber üçün 12,8 dB
• Güc büdcəsi: 50/125 µm çoxmodlu fiber üçün 9,3 dB
• Fiber növü: IEC 60794-1-1 standartına uyğun qradiyent indeksli
• Fiber bağlantıları: Şüşə, 62,5/125 µm və 50/125 µm çoxmodlu
• Simpleks və ya dupleks fiber konfiqurasiyalarının hər ikisi uyğundur

Performans və ətraf mühit xüsusiyyətləri

• Mis portu 10 və 100 Mbps sürətlər arasında avtomatik razılaşır.
• Həm tam dupleks, həm də yarım dupleks iş rejimlərini dəstəkləyir.
• İki fiber port tam dupleks rejimdə 100 Mbps sürəti dəstəkləyir.
• Fiber bağlantıları məsafəni artırır və elektrik səs-küyünün təsirinə davamlıdır.
• Modul enerjini xarici mənbədən alır və arxa panel bağlantısı tələb etmir.
• Sənaye mühitləri üçün -25–60 °C temperaturda işləyir.
• Saxlama temperaturu -40–85 °C arasında dəyişir.
• Nisbi rütubətə kondensasiya olmadan 5–95% aralığında davam gətirir.
• İşləmə zərbəsinə davamlılıq göstəricisi 30 G-dir.
• Qurğu sənaye istifadəsi üçün A sinfi emissiya standartlarına uyğundur.
• CE, C-Tick, Ex və KC sertifikatlarına malikdir.
• Tap Allen-Bradley və üçüncü tərəf EtherNet/IP məhsulları ilə işləyir.

Quraşdırma təlimatı

• Tapı DIN relsinə və ya birbaşa korpus lövhəsinə quraşdırın.
• Hava axını üçün tapın altında 7,62 sm (3 düym) boşluq saxlayın.
• Qalan tərəflərdə 2,54 sm (1 düym) boşluq buraxın.
• Fiber kabelin girişi və əyilmə radiusu üçün 5,08 sm (2 düym) yer ayırın.
• 20,4-27,6 VDC diapazonunda Class 2 və ya SELV enerji təchizatını qoşun.
• 75 °C və ya daha yüksək temperatur üçün nəzərdə tutulmuş 22-12 AWG mis naqildən istifadə edin.
• Enerji konnektorlarını 0,6-0,8 N-m (5-7 lb-in) momentlə sıxın.
• Ethernet bağlantıları üçün Category 5e və ya Category 5 kabelindən istifadə edin.
• Qurğuya enerji verməzdən əvvəl bütün bağlantıları yoxlayın.

Qablaşdırmanın tərkibi

• 1 x Allen-Bradley 1783-ETAP2F Stratix 5700 EtherNet/IP tapı
• 1 x Sürətli başlanğıc təlimatı
• 1 x DIN relsi üçün montaj avadanlığı
• 1 x Qoruyucu qablaşdırma

Tez-tez verilən suallar

• S: 1783-ETAP2F üçün giriş gərginliyi diapazonu nədir?
  C: Nominal 24 VDC girişlə 20,4-27,6 VDC gərginliyi qəbul edir.
• S: Bu tap neçə port təqdim edir?
  C: Ümumilikdə 3 port təqdim edir: 1 mis və 2 fiber port.
• S: Hansı fiber konnektor növündən istifadə edir?
  C: IEC 61754-20 LC konnektorlarından istifadə edir.
• S: Maksimum kanal uzunluğu nə qədərdir?
  C: Maksimum fiber kanal uzunluğu 2 km-ə (1,24 mil) çatır.
• S: Optik dalğa uzunluğu nə qədərdir?
  C: Fiber transiver 1310 nm-də işləyir.
• S: İşləmə temperaturu diapazonu nədir?
  C: Tap -25–60 °C temperaturda işləyir.
• S: Hansı topologiyaları dəstəkləyir?
  C: Həm xətti, həm də ulduz şəbəkə topologiyalarını dəstəkləyir.
• S: Maksimum enerji sərfi nə qədərdir?
  C: 24 VDC-də maksimum 6,24 W enerji sərf edir.
• S: Tapın çəkisi nə qədərdir?
  C: Qurğunun çəkisi təxminən 0,20 kq-dır (0,44 funt).
• S: Stok vəziyyəti necədir?
  C: Hazırda tamamilə yeni, orijinal stokumuz mövcuddur.
• S: Nə qədər sürətlə göndəriş edirsiniz?
  C: DHL, UPS, FedEx və ya oxşar daşıyıcılarla 5 gün ərzində göndəririk.
• S: Qaytarma siyasəti nədir?
  C: Bu məhsul üçün 30 günlük qaytarma imkanını dəstəkləyirik.
