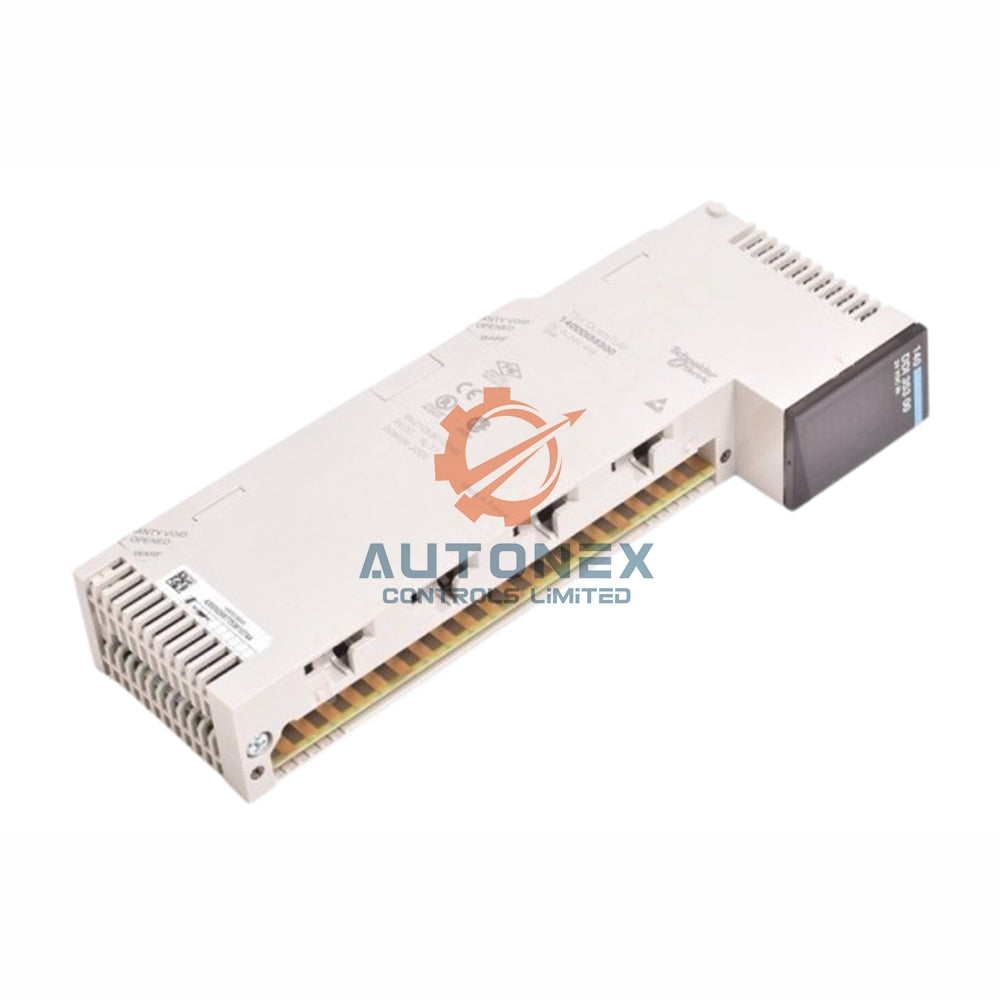

140DDO35301C Schneider Electric Diskret Çıxış Modulu

Schneider Electric Modicon Quantum Diskret Çıxış Modulu

Əsas Texniki Xüsusiyyətlər

• Brend: Schneider Electric
• Model: 140DDO35301C
• Kateqoriya: Diskret DC Çıxış Modulu
• Məhsul Xətti: Modicon Quantum
• Çıxış Kanalları: 32 Kanal (Müsbət Loqika/Mənbə)
• Çıxış Gərginliyi: 24 V DC (Aralıq: 19.2 - 30 V)
• Bus Cari Tələbi: 330 mA
• Max Qısa Müddətli Cari: Hər nöqtədə 2 A
• Max Sızma Cari: 24 V-da 1 mA
• Enerji İtirməsi: 5 W
• İşləmə Temperaturu: 0-dan 60 °C-ə qədər

Modul Dizaynı və Kanal Konfiqurasiyası

• 140DDO35301C 32 kanalını 4 qrup 8 çıxışa bölür.
• Hər qrup müstəqil qorunma ilə 5 A sigortaya malikdir.
• Modulun idarəetmə sistemində düzgün ünvanlanması üçün 2 çıxış sözü tələb olunur.
• Quantum rəflərinə asan quraşdırma üçün standart format təqdim edir.
• Modul mükəmməl elektrik izolyasiyası təmin edir: kanallar və bus arasında 1780 Vrms.

Performans və Cavab Xüsusiyyətləri

• Tez cavab vaxtı təklif edir: ON-dan OFF vəziyyətinə ≤ 0.1 ms.
• OFF-dan ON vəziyyətinə cavab vaxtı ≤ 1 ms-dir.
• Hər çıxış nöqtəsi 2 A-ya qədər qısa müddətli cari idarə edə bilər.
• 0.5 A yükdə maksimum gərginlik düşməsi 0.4 V-dan azdır.
• Modulun ümumi maksimum yük cərəyanı 16 A-dır.

Mühafizə və Diaqnostika Xüsusiyyətləri

• Modul 5 A sigortalar vasitəsilə daxili qorunma təmin edir, hər kanal qrupu üçün.
• Qırmızı LED (F) xarici qüsurları, məsələn, yanmış sigortanı göstərir.
• Yaşıl LED (Aktiv) bus əlaqəsinin mövcudluğunu təsdiqləyir.
• 32 kanalın hər biri üçün ayrıca yaşıl vəziyyət LED-i var.
• Ərazi gücünün itirilməsi üçün diaqnostik göstərici təmin edir.

Ətraf Mühit və Təhlükəsizlik Reytinqi

• Modul 0-dan 60 °C-ə qədər temperaturda etibarlı işləyir.
• -40-dan 85 °C-ə qədər saxlama temperaturuna davamlıdır.
• 95%-ə qədər nisbi rütubətdə kondensasiya olmadan işləyir.
• 5000 metrə qədər işləmə hündürlüyündə təsdiqlənmişdir.
• Davamlılığı artırmaq üçün qoruyucu konformal örtüyə malikdir.

Tez-tez Verilən Suallar (FAQ)

• S: Bu çıxış modulunun loqika növü nədir?
  C: 140DDO35301C bütün 32 çıxış kanalı üçün müsbət loqika (mənbə) istifadə edir.
• S: Çıxış kanalları necə qorunur?
  C: Kanallar 8-lik qruplar şəklində qorunur, hər biri 5 A sigorta ilə daxili çıxış qorunması təmin edilir.
• S: Hər kanal qrupu üçün maksimum yük cərəyanı nə qədərdir?
  C: Hər 8 kanallıq qrup üçün maksimum cərəyan 4 A, modul üçün isə ümumi 16 A-dır.
• S: Bu modulda hansı diaqnostikalar mövcuddur?
  C: Bus əlaqəsi, xarici qüsurlar və hər bir çıxış nöqtəsi üçün LED vəziyyəti təmin edir.
• S: Bu modul sərt mühitlər üçün uyğundurmu?
  C: Bəli, konformal örtüyü var və geniş 0-60°C diapazonda yüksək rütubətə dözümlüdür.

140DDO35301C və ya Modicon Quantum platforması haqqında daha ətraflı məlumat üçün komandamızla əlaqə saxlayın.
