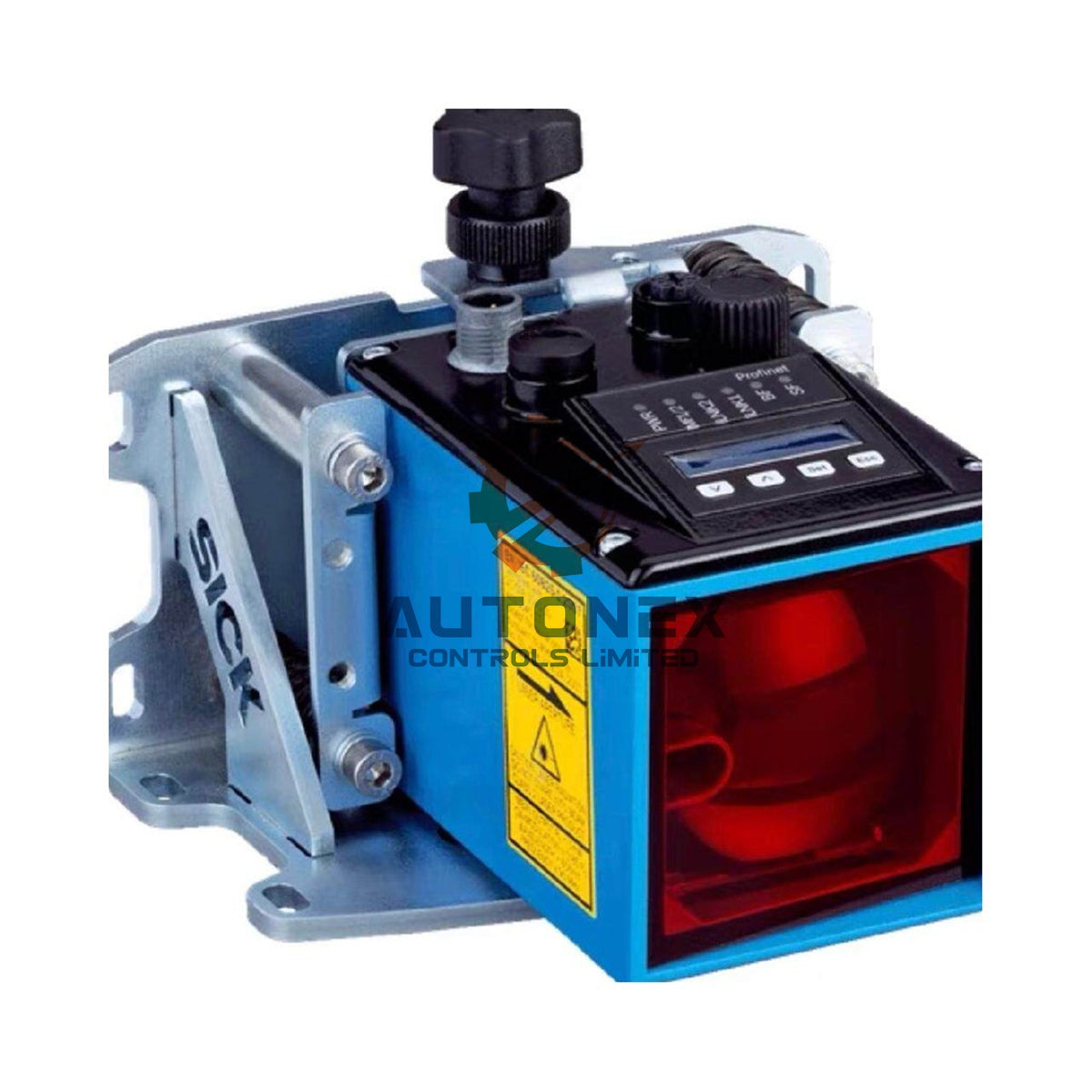

مستشعر مسافة ليزري SICK Dx100 طراز DL100-22AA2112

SICK DL100-22AA2112 | مستشعر زمن الرحلة Dx100

المواصفات التقنية الأساسية

• العلامة التجارية: SICK
• الطراز: DL100-22AA2112
• السلسلة: Dx100
• نطاق القياس: من 0.15 m إلى 200 m باستخدام شريط عاكس
• الدقة: 0.1 mm أو 0.125 mm أو 1 mm أو 10 mm أو 100 mm، قابلة للضبط بحرية
• قابلية التكرار: 1 mm
• دقة القياس: ±2.5 mm
• زمن الاستجابة: 2 ms
• زمن دورة القياس: 1 ms
• زمن الإخراج: 1 ms
• مصدر الضوء: ليزر، أحمر، ضوء أحمر مرئي
• فئة الليزر: 2 وفقًا للمعيارين IEC 60825-1:2014 وEN 60825-1:2014
• حجم البقعة الضوئية النموذجي: 5 mm + (2 mm × المسافة بوحدة m)
• السرعة القصوى للحركة: 15 m/s
• التسارع الأقصى: ≤15 m/s²

الأداء والمتانة البيئية

• درجة الحرارة المحيطة أثناء التشغيل: من –20 °C إلى +55 °C
• التشغيل مع غلاف تبريد: من –20 °C إلى +75 °C
• درجة الحرارة المحيطة أثناء التخزين: من –40 °C إلى +75 °C
• الانجراف الحراري: نموذجيًا 0.1 mm/K
• تأثير ضغط الهواء: 0.3 ppm/hPa
• تأثير درجة حرارة الهواء: 1 ppm/K
• المناعة ضد الضوء المحيط: ≤100,000 lx
• درجة حماية الغلاف: IP65
• فئة الحماية: III
• التوافق الكهرومغناطيسي: EN 61000-6-2 وEN 61000-6-4
• الأحمال الميكانيكية: صدمة وفقًا للمعيار EN 600 68-2-27، واهتزاز جيبي وفقًا للمعيار EN 600 68-2-6، وضوضاء وفقًا للمعيار EN 600 68-2-64

الواجهات والبيانات الكهربائية

• PROFINET: مدعوم
• المخارج الرقمية: مخرجان بنظام push-pull، ‏PNP/NPN
• وظائف المخارج: خرج تبديل المسافة، وخرج السرعة، ورسائل تحذير الخدمة
• تحذيرات الخدمة: تقادم المستشعر، تجاوز قيمة التخميد، التلوث، حدود درجة الحرارة الداخلية، أخطاء المعقولية، الليزر غير جاهز، تشغيل التسخين
• الوظائف الإضافية: إيقاف الليزر والإعداد المسبق
• أقصى تيار خرج IA: ≤100 mA
• المدخل متعدد الوظائف: 1 × MF1
• جهد التغذية UB: من 18 V DC إلى 30 V DC، قيم حدية
• استهلاك التيار: <250 mA عند 24 V DC
• التموج: 5 Vpp
• تردد التضمين: ثابت
• زمن التهيئة: نموذجيًا 1.5 s
• الشاشة: شاشة مصفوفة نقاط من 6 خانات، بحجم 5 × 7، مع مصابيح LED

التفاصيل الميكانيكية ودليل التركيب

• الأبعاد (العرض × الارتفاع × العمق): 69.4 mm × 82.5 mm × 100.2 mm
• مادة الهيكل: معدن من الألومنيوم المصبوب بالقالب
• مادة النافذة: بلاستيك PMMA
• الوزن: نحو 800 g؛ ومع حامل التركيب نحو 1,600 g
• نوع التوصيل: موصل ذكر
• ملاحظة التركيب: ثبّت المستشعر بإحكام على حامل ثابت لتجنب تأثيرات الاهتزاز
• نصيحة المحاذاة: وجّه شعاع الليزر الأحمر عموديًا على الشريط العاكس للحصول على أفضل دقة
• متطلبات العاكس: استخدم شريطًا عاكسًا من نوع "diamond grade" لتحقيق نطاق 200 m كاملًا
• نصيحة بيئية: حافظ على نظافة نافذة PMMA لمنع ظهور تحذيرات قيمة التخميد
• خيار التبريد: أضف غلاف تبريد للتشغيل حتى +75 °C

المعلمات المتعلقة بالسلامة

• MTTFD: 101 سنة
• DCavg: 0%
• فئة الليزر: الفئة 2، ضوء أحمر مرئي
• المرجع المعياري: IEC 60825-1:2014 وEN 60825-1:2014

قائمة التعبئة

• 1 × مستشعر زمن الرحلة SICK DL100-22AA2112 ‏Dx100
• 1 × حامل تركيب
• 1 × موصل ذكر
• 1 × دليل بدء سريع

طرق الشحن

• FedEx
• UPS
• DHL

الأسئلة الشائعة

• س: ما نطاق قياس DL100-22AA2112؟
  ج: يقيس المستشعر من 0.15 m إلى 200 m باستخدام شريط عاكس من نوع "diamond grade".
• س: ما مدى دقة مستشعر SICK Dx100 هذا؟
  ج: يوفر دقة قياس تبلغ ±2.5 mm وقابلية تكرار تبلغ 1 mm.
• س: ما زمن دورة القياس؟
  ج: يبلغ زمن الدورة 1 ms، وزمن الاستجابة 2 ms.
• س: ما فئة الليزر التي يستخدمها هذا المستشعر؟
  ج: يستخدم ليزرًا أحمر من الفئة 2 وفقًا للمعيار IEC 60825-1:2014.
• س: ما نطاق درجة حرارة التشغيل؟
  ج: يتراوح النطاق القياسي من –20 °C إلى +55 °C؛ ومع غلاف تبريد يصل إلى +75 °C.
• س: هل يدعم المستشعر PROFINET؟
  ج: نعم، يدعم PROFINET.
• س: ما درجة حماية الغلاف؟
  ج: يوفر الهيكل حماية IP65.
• س: ما أقصى سرعة للحركة؟
  ج: يتحمل المستشعر سرعة تصل إلى 15 m/s مع تسارع يصل إلى 15 m/s².
• س: ما جهد التغذية؟
  ج: يعمل بجهد من 18 V DC إلى 30 V DC، مع استهلاك تيار أقل من 250 mA عند 24 V DC.
• س: ما حجم البقعة الضوئية النموذجي؟
  ج: حجم البقعة هو 5 mm + (2 mm × المسافة بوحدة m).
• س: هل المستشعر متوفر في المخزون؟
  ج: نعم، يتوفر في المخزون ونشحنه خلال 5 أيام.
• س: ما سياسة الإرجاع؟
  ج: ندعم عمليات الإرجاع خلال 30 يومًا.
• س: هل المنتج جديد وأصلي؟
  ج: نعم، المنتج جديد وأصلي تمامًا.
