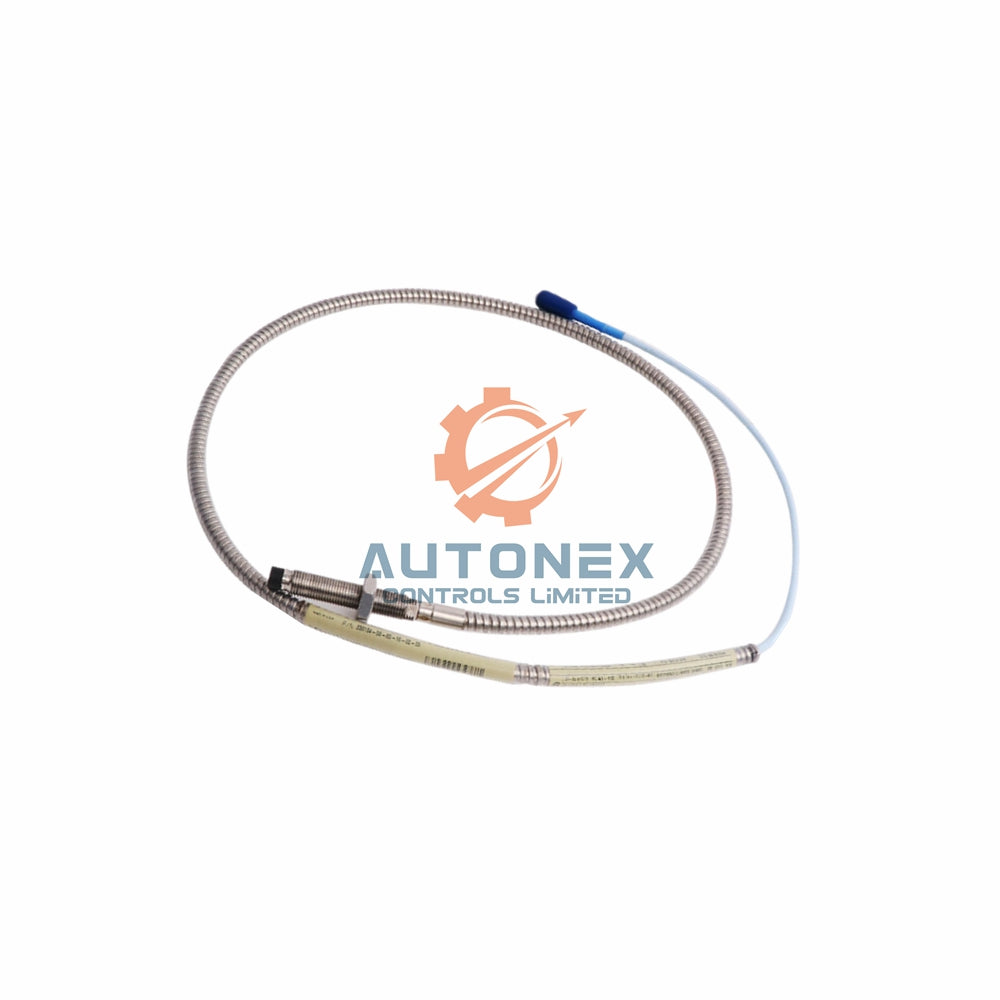

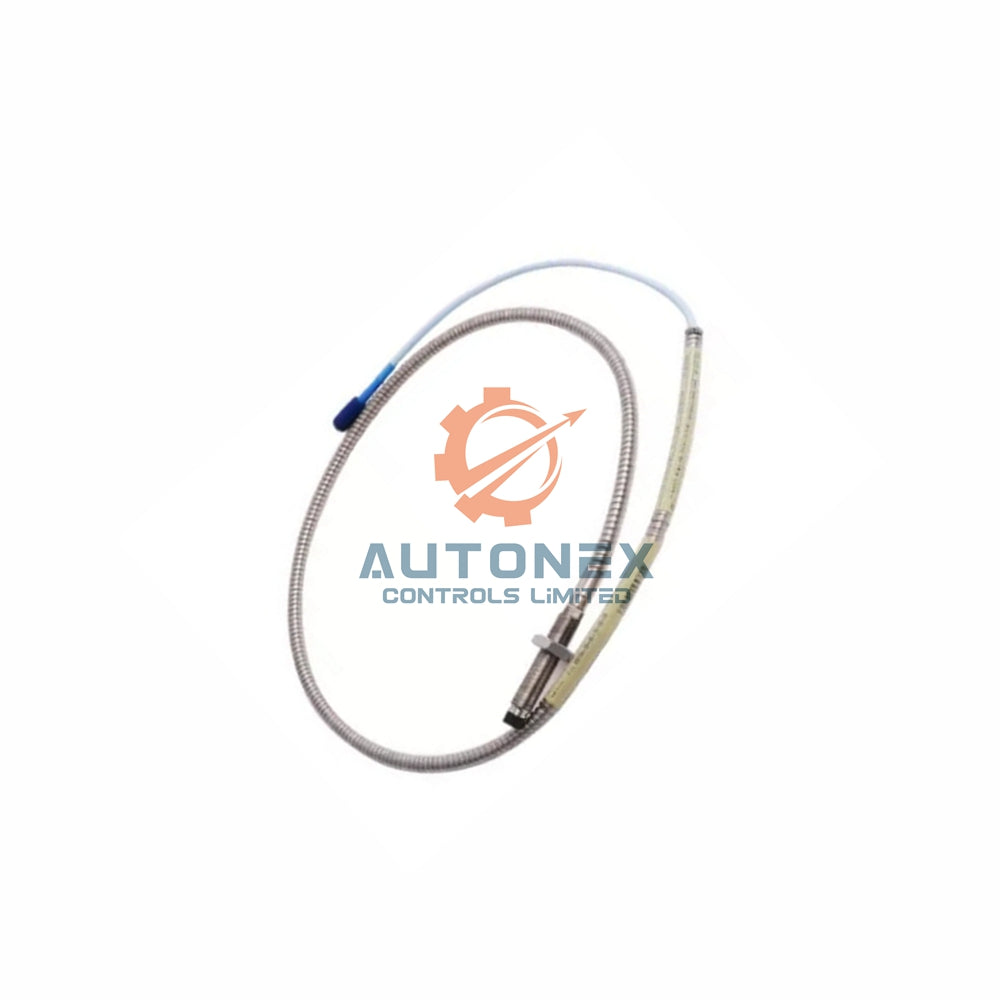

مسبار تقارب محمي بنتلي نيفادا 330904-00-15-70-11-05

مسبار القرب بنتلي نيفادا 3300 XL NSv: 330904-00-15-70-11-05

تكوين الطراز والتفاصيل الرئيسية

يتميز هذا الطراز بتكوين لاحقة كاملة لتسهيل التعرف على بنائه.

• الطراز الكامل: 330904-00-15-70-11-05
• -00: نوع الخيط = M8 × 1 مع درع من الفولاذ المقاوم للصدأ بسماكة 0.8 مم
• -15: طول الغلاف = 150 مم
• -70: طول الكابل = 7.0 م (23.0 قدم)
• -11: الموصل والكابل = كابل متحد المحور صغير الحجم ClickLoc مع كابل FluidLoc®
• -05: موافقات الجهات = شهادات متعددة

المواصفات الفنية الأساسية

• العلامة التجارية: بنتلي نيفادا
• السلسلة والطراز: 3300 XL NSv محول القرب (330904-00-15-70-11-05)
• نطاق القياس الخطي: من 0.25 إلى 1.75 مم (10 إلى 70 ميل)
• عامل المقياس (الحساسية): 7.87 فولت/مم ±20%
• استجابة التردد: من 0 إلى 10 كيلوهرتز (±3 ديسيبل عند 305 م / 1000 قدم من التوصيل)
• درجة حرارة التشغيل: –52 °م إلى +177 °م (–62 °ف إلى +350 °ف)
• نوع الكابل: كابل محمي ثلاثي FluidLoc®
• التوصيل الميداني: استخدم كابل بمقطع 0.25–0.75 مم² (18–23 AWG)
• وزن المسبار: 45 جرام (رأس المسبار فقط)

تصميم ميكانيكي وبيئي متين

• يتميز المسبار بخيط M8x1 مع درع من الفولاذ المقاوم للصدأ بسماكة 0.8 مم.
• يقدم مقاومة كيميائية ممتازة في بيئات تتراوح من الرقم الهيدروجيني 1 إلى 13.
• ختم طرفي من حلقة فيتون® يتحمل ضغط فرق يصل إلى 5 بار.
• الحد الأدنى لنصف قطر الانحناء هو 25 مم، مع عمر انحناء يتجاوز 200,000 دورة.
• يوفر مناعة قوية ضد التداخل الكهرومغناطيسي ≥20 فولت/م (80–1000 ميجاهرتز).
• زمن استجابة سريع أقل من 0.1 مللي ثانية لتغير خطوة بنسبة 90%.
• طبق عزم دوران بقيمة 5.1 نيوتن·متر عند التوصيل؛ الحد الأقصى 7.3 نيوتن·متر.

معلومات التركيب والطلب

• تأكد من التركيب الصحيح وضبط الفجوة ضمن النطاق الخطي المحدد.
• استخدم الأدوات المناسبة لتحقيق عزم التوصيل الموصى به للموصل.
• تتضمن العبوة المسبار، الموصل، وإرشادات التركيب.
• جميع العناصر جديدة وأصلية من بنتلي نيفادا.
• نقوم بشحن الطلبات خلال 5 أيام عمل عبر DHL أو FedEx أو UPS.
• يشمل المنتج ضمان المصنع لمدة سنة واحدة قياسي.

الأسئلة المتكررة (FAQ)

• هل هذا منتج أصلي من بنتلي نيفادا؟
  نعم، نوفر فقط حساسات بنتلي نيفادا الأصلية والجديدة 100%.
• ما هو وقت التسليم لهذا المسبار؟
  نشحن العناصر المتوفرة مثل 330904-00-15-70-11-05 خلال 5 أيام عمل.
• ما هو الحد الأقصى لطول الكابل لهذا النظام؟
  يمكن تمديد التوصيل الميداني حتى 305 أمتار (1000 قدم) باستخدام الكابل المناسب.
• هل يمكن تشغيله في بيئات ذات درجات حرارة عالية؟
  نعم، يعمل في نطاق واسع من -52°م إلى +177°م.
• ما هي سياسة الإرجاع؟
  نقبل الإرجاع خلال 30 يومًا للعناصر غير المستخدمة وفي حالتها الأصلية.
• هل الكابل مقاوم للسوائل؟
  نعم، يستخدم كابل FluidLoc® الخاص للحماية في البيئات القاسية.

للحصول على البيانات الكهربائية الكاملة، ورسومات التركيب، ومخططات الأداء، قم بتحميل النشرة الرسمية.

تحميل النشرة الفنية الكاملة هنا: نشرة نظام محول القرب 3300 XL NSv (PDF)
