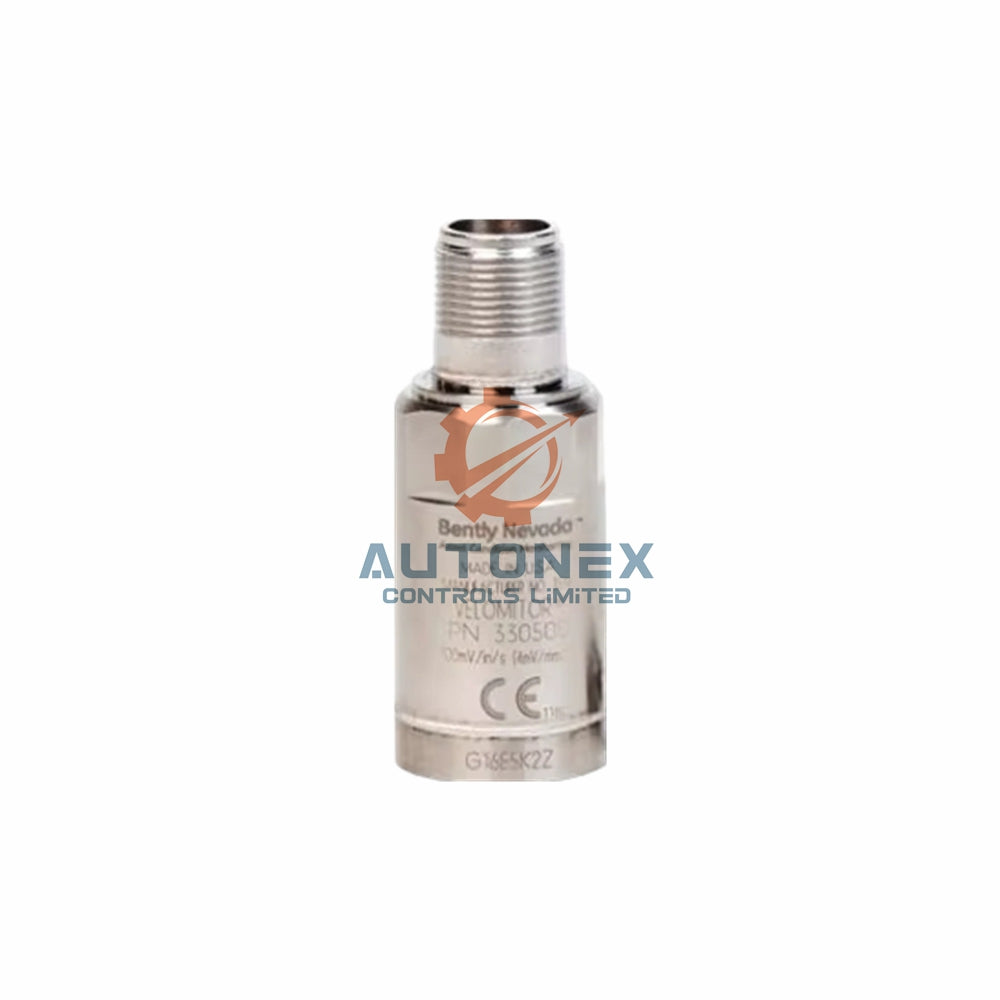

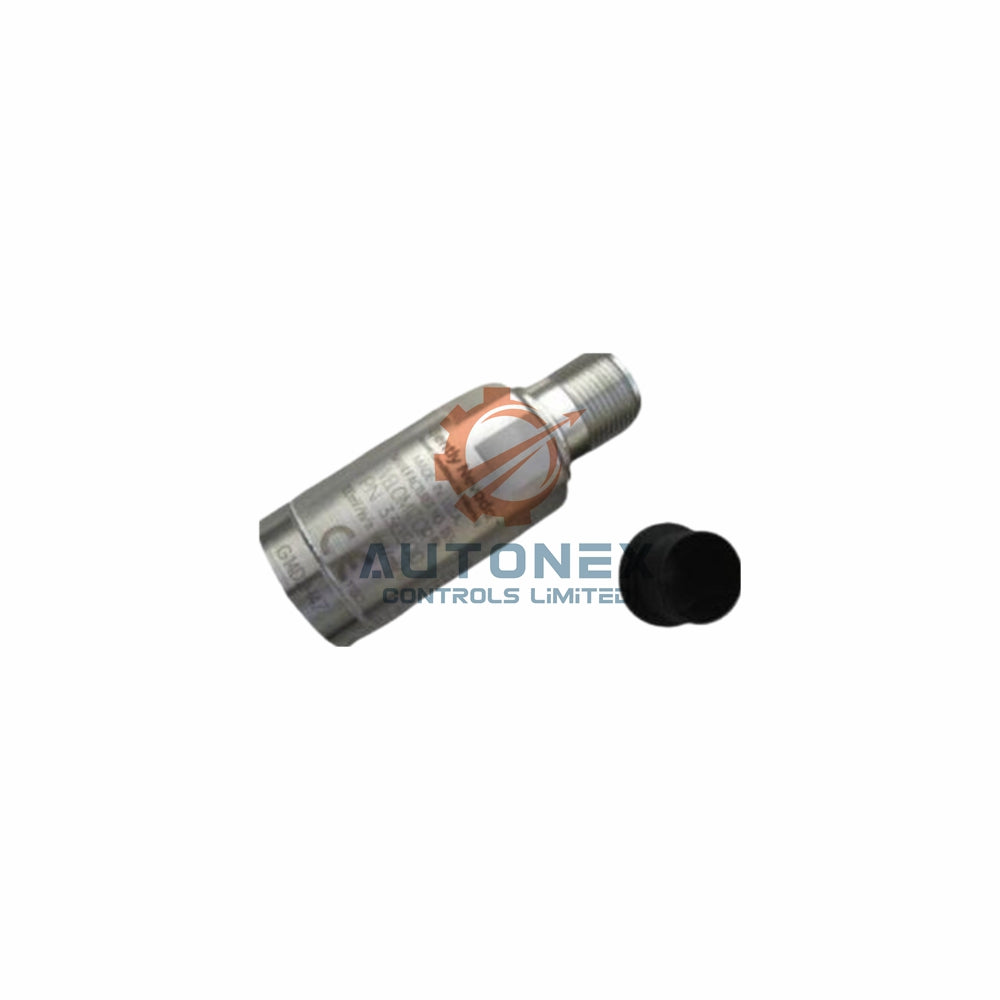

330500-04-CN مستشعر Bently Nevada Velomitor خاص بالدولة

نظرة عامة على مستشعر السرعة البيزوكهربائي Bently Nevada 330500-04-CN Velomitor

• يستخدم هذا المستشعر تقنية الضغط الكهربائي لقياس السرعة بشكل موثوق. يخرج إشارة جهد تعكس مباشرة سرعة الاهتزاز.
• تقدم سلسلة 330500 حساسية مستقرة تبلغ 3.94 مللي فولت/مم/ثانية (100 مللي فولت/إنش/ثانية) ±5% عند 100 هرتز من +20°C إلى +30°C.
• يمتد استجابة التردد من 4.5 هرتز إلى 5 كيلو هرتز (270 دورة/دقيقة إلى 300 ألف دورة/دقيقة) ±3.0 ديسيبل لمراقبة الآلات العامة.
• للتطبيقات الحرجة، يضيق الاستجابة إلى 6.0 هرتز إلى 2.5 كيلو هرتز (360 دورة/دقيقة إلى 150 ألف دورة/دقيقة) ±0.9 ديسيبل.

المواصفات الفنية الرئيسية

• نطاق السرعة: يقيس المستشعر مستويات اهتزاز تصل إلى 1270 مم/ثانية (50 إنش/ثانية) ذروة.
• خطية السعة: يحافظ على ±2% خطية حتى 152 مم/ثانية (6 إنش/ثانية) ذروة.
• تردد الرنين المركب: يضمن التصميم تردد رنين أكبر من 12 كيلو هرتز.
• جهد انحياز الخرج: سترى -12 ±3.0 فولت تيار مستمر بالنسبة إلى الدبوس A عبر درجات الحرارة.
• مقاومة الخرج الديناميكية: يظل الخرج مستقرًا مع مقاومة أقل من 2400 أوم.
• مستوى الضوضاء العريض النطاق: مستوى الضوضاء هو فقط 0.004 مم/ثانية (160 ميكرون/ثانية) rms اسمي من 4.5 هرتز إلى 5 كيلو هرتز.
• التأريض: يتميز Bently Nevada 330500 بـعزل الهيكل لمنع دوائر التأريض.
• الطول الأقصى للكابل: يمكنك استخدام ما يصل إلى 305 أمتار (1000 قدم) من كابل رقم القطعة 02173006 دون فقدان الإشارة.

الحدود البيئية والفيزيائية

• نطاق درجة حرارة التشغيل: يعمل المستشعر بشكل موثوق من -55°C إلى 121°C (-67°F إلى 250°F).
• حساسية درجة الحرارة: توقع تغيرًا نموذجيًا من -14% إلى +7.5% عبر نطاق التشغيل الكامل.
• تحمل الصدمات: يتحمل صدمة قصوى تصل إلى 5000 ج دون تلف.
• الرطوبة النسبية: يتحمل الغلاف المحكم الإغلاق رطوبة 100% طالما لم يتم غمره.
• حساسية إجهاد القاعدة: يظهر الجهاز 0.005 إنش/ثانية لكل ميلي سترين تقريبًا.
• مقاومة المجال المغناطيسي: يقاوم التداخل بمقدار <51 دقيقة/ثانية لكل جاوس عند 50 جاوس، 50-60 هرتز.
• الوزن: يزن المستشعر 142 جرام (5.0 أونصة) تقريبًا.
• القطر والارتفاع: الأبعاد الفيزيائية هي قطر 25.3 مم (0.995 إنش) وارتفاع 63.2 مم (2.49 إنش).
• مادة الغلاف: يستخدم الهيكل الفولاذ المقاوم للصدأ 316L المتين.

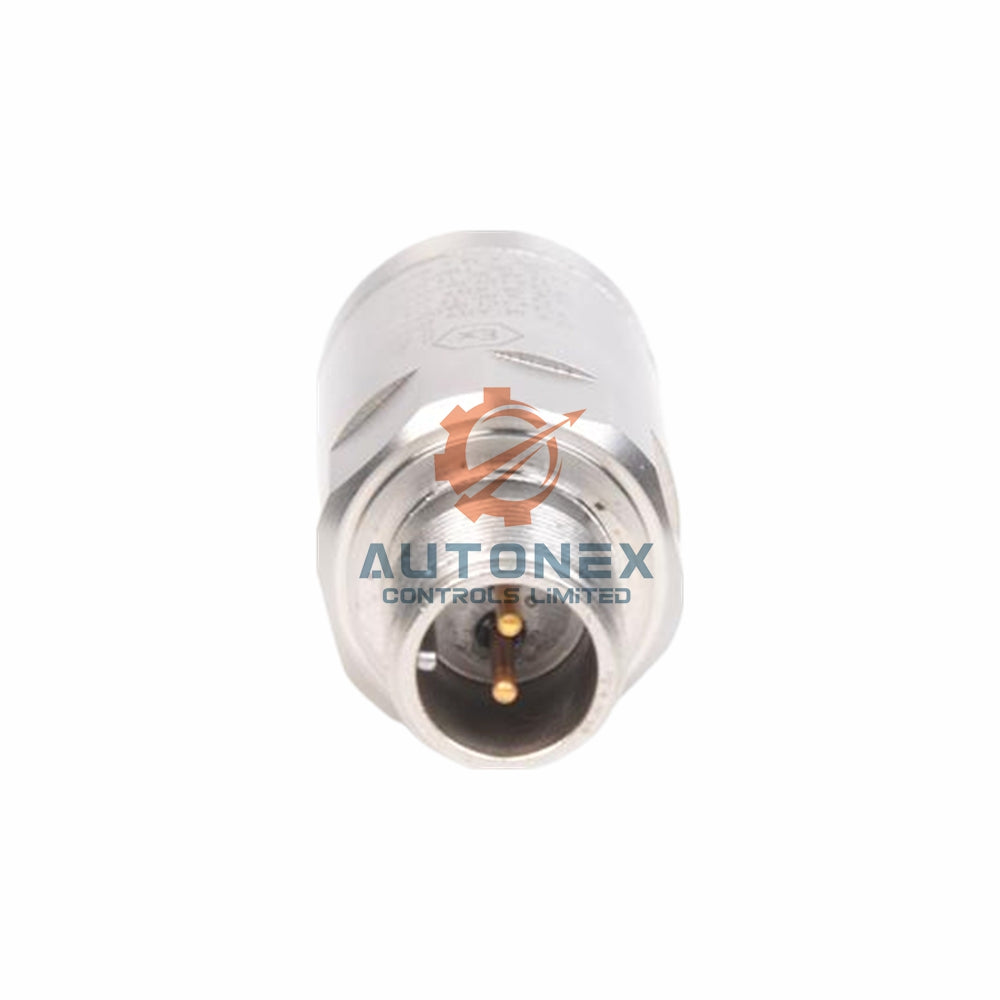

• نوع الموصل: يحتوي على موصل محكم الإغلاق Mil-C-5015 ذو دبوسين مع غلاف من الفولاذ المقاوم للصدأ 316L.

التركيب والقطبية

• خيار خيط التثبيت: يتضمن 330500-04-CN خيط تثبيت 1/4-20 UNC.
• عزم التثبيت: طبق 32-46 كجم سم (24-40 إنش-رطل) كحد أقصى من العزم عند التثبيت.
• القطبية: عندما يتحرك غلاف المستشعر نحو الموصل، تصبح الدبوس A موجبًا بالنسبة للدبوس B.
• الطول الموصى به للكابل: لاهتزاز بحد أقصى 50g عند 10 كيلو هرتز مع كابل 200 pF/m، استخدم حتى 208 قدم (63 متر) من الكابل.

الأسئلة المتكررة (FAQ)

• س: هل 330500-04-CN جديد وأصلي؟
  ج: نعم، نوفر فقط مستشعرات Bently Nevada أصلية وجديدة 100%.
• س: هل لديكم هذا المستشعر في المخزون؟
  ج: نعم، نحتفظ بـ نموذج 330500 في المخزون للطلبات الفورية.
• س: ما هو نطاق درجة حرارة التشغيل لهذا الفيلوميتور؟
  ج: يعمل بشكل موثوق في نطاق درجة حرارة من -55°C إلى 121°C (-67°F إلى 250°F).
• س: ماذا يعني خيار الموافقة -CN؟
  ج: خيار -CN يوفر الموافقة الخاصة بالبلد لتلبية متطلبات الامتثال الإقليمية.
• س: ما هي حساسية 330500-04-CN؟
  ج: الحساسية هي 3.94 مللي فولت/مم/ثانية (100 مللي فولت/إنش/ثانية) ±5% عند 100 هرتز.
• س: كم يستغرق الشحن؟
  ج: نقوم بالشحن خلال 5 أيام. وقت التسليم يعتمد على شركة الشحن التي تختارها (FedEx، UPS، DHL).
• س: ما هي سياسة الإرجاع لديكم؟
  ج: نقبل الإرجاع خلال 30 يومًا من التسليم للمنتجات غير المستخدمة.
• س: ما هو طول الكابل الأنسب لهذا المستشعر؟
  ج: يمكنك استخدام ما يصل إلى 305 أمتار (1000 قدم) من كابل Bently Nevada رقم 02173006 دون فقدان الإشارة.
