1769-IF16C وحدة إدخال تماثلي 16 قناة من Allen-Bradley

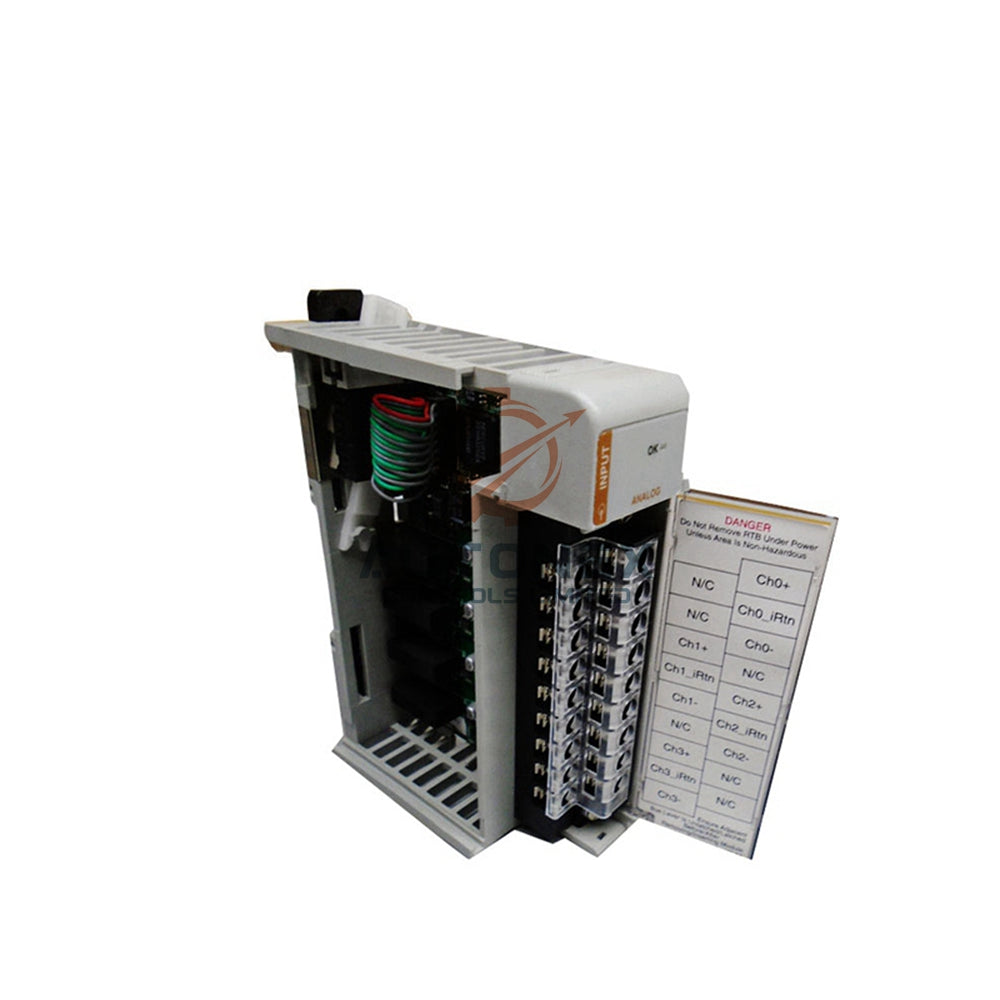

وحدة الإدخال التناظرية عالية الكثافة Allen-Bradley 1769-IF16C

المواصفات الفنية الرئيسية لوحدة 1769-IF16C

• العلامة التجارية والطراز: Allen-Bradley 1769-IF16C.
• نوع المنتج: وحدة إدخال تيار تناظرية بـ 16 نقطة.
• قنوات الإدخال: 16 مدخل أحادي الطرف لإشارات التيار.
• نطاقات الإدخال: تقبل نطاقات 0-20 مللي أمبير، 4-20 مللي أمبير العادية. نطاقات المدى الكامل: 0-21 مللي أمبير و3.2-21 مللي أمبير.
• الدقة: 16 بت (أحادي القطب) و15 بت بالإضافة إلى الإشارة (ثنائي القطب).
• نوع محول ADC: محول تناظري إلى رقمي داخلي من نوع سيغما-دلتا.
• الدقة الإجمالية: 0.5% عند 25 درجة مئوية (77 درجة فهرنهايت) مع فلاتر قابلة للاختيار 16 هرتز، 50 هرتز، 60 هرتز.
• دقة الانجراف: ±0.0045% لكل درجة مئوية انجراف الإدخال.
• عدم الخطية والتكرارية: ±0.03% عدم خطية؛ ±0.03% تكرارية عند فلتر 16 هرتز.
• تيار اللوحة الخلفية: يستهلك 190 مللي أمبير عند 5 فولت تيار مستمر و70 مللي أمبير عند 24 فولت تيار مستمر.
• استهلاك الطاقة: يبدد 4.0 واط من الحرارة.
• جهد العزل: يوفر عزل معزز بجهد 30 فولت تيار مستمر بين مجموعة الإدخال والحافلة.
• حماية من التحميل الزائد: أقصى تحميل زائد ±28 مللي أمبير عند 7.0 فولت تيار مستمر عند أطراف الإدخال.
• درجة حرارة التشغيل: يعمل من 0 درجة مئوية إلى +60 درجة مئوية (+32 درجة فهرنهايت إلى +140 درجة فهرنهايت).
• درجة حرارة التخزين: يتحمل -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت).
• تصنيف الصدمة (تركيب على اللوحة): يتحمل 30G لمدة 11 مللي ثانية أثناء التشغيل.
• تصنيف الصدمة (تركيب على سكة DIN): يتحمل 20G لمدة 11 مللي ثانية أثناء التشغيل.

الأسئلة المتكررة (FAQ)

• س: ما هي وحدات التحكم التي تعمل مع 1769-IF16C؟
  ج: الوحدة متوافقة مع وحدات التحكم المبرمجة CompactLogix وMicroLogix 1500 PLC.
• س: هل تحتاج هذه الوحدة إلى معايرة؟
  ج: لا، لا تحتاج وحدة 1769-IF16C إلى أي معايرة. قم بضبط فلتر الإدخال للحصول على أفضل النتائج.
• س: ما هي دقة وحدة 1769-IF16C؟
  ج: توفر دقة 16 بت للإشارات أحادية القطب و15 بت بالإضافة إلى الإشارة للإشارات ثنائية القطب.
• س: هل يمكنني استخدام هذه الوحدة مع أجهزة الإرسال التي تعمل بحلقة 4-20 مللي أمبير؟
  ج: نعم، تقبل وحدة 1769-IF16C إشارات 4-20 مللي أمبير القياسية من أجهزة الإرسال ذات السلكين أو الأربعة أسلاك.
• س: هل هذا المنتج متوفر في المخزون؟
  ج: نعم، نحتفظ بوحدة 1769-IF16C في المخزون وجاهزة للشحن.
• س: ما هي سياسة الإرجاع لديكم؟
  ج: نقدم إرجاع خلال 30 يومًا للمنتجات غير المستخدمة في عبوتها الأصلية.
