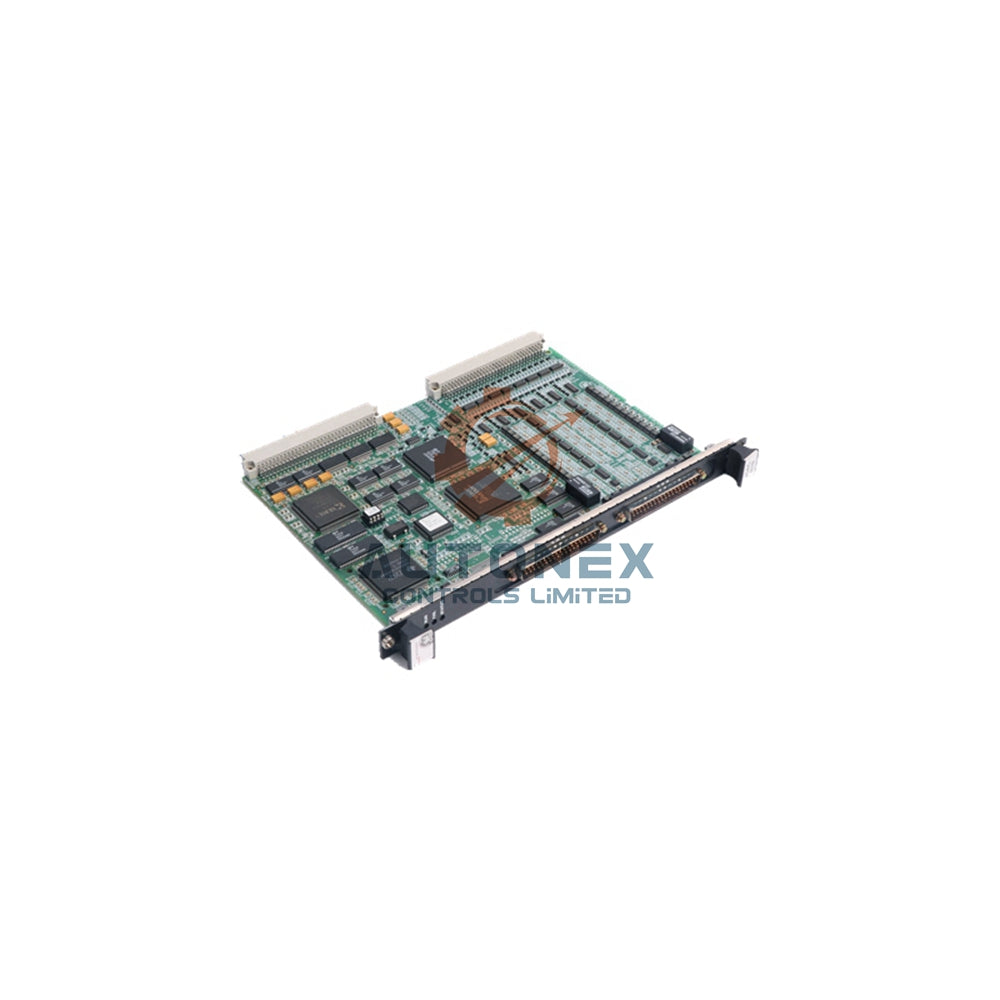

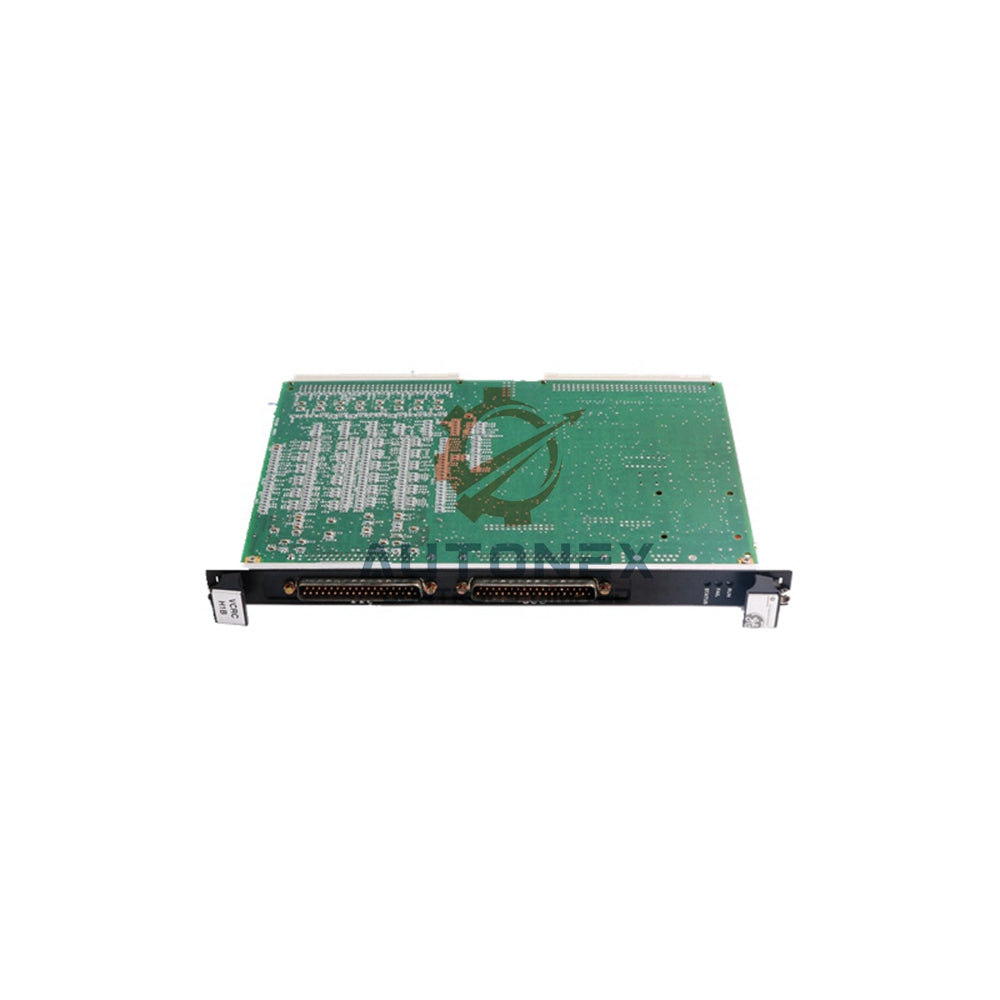

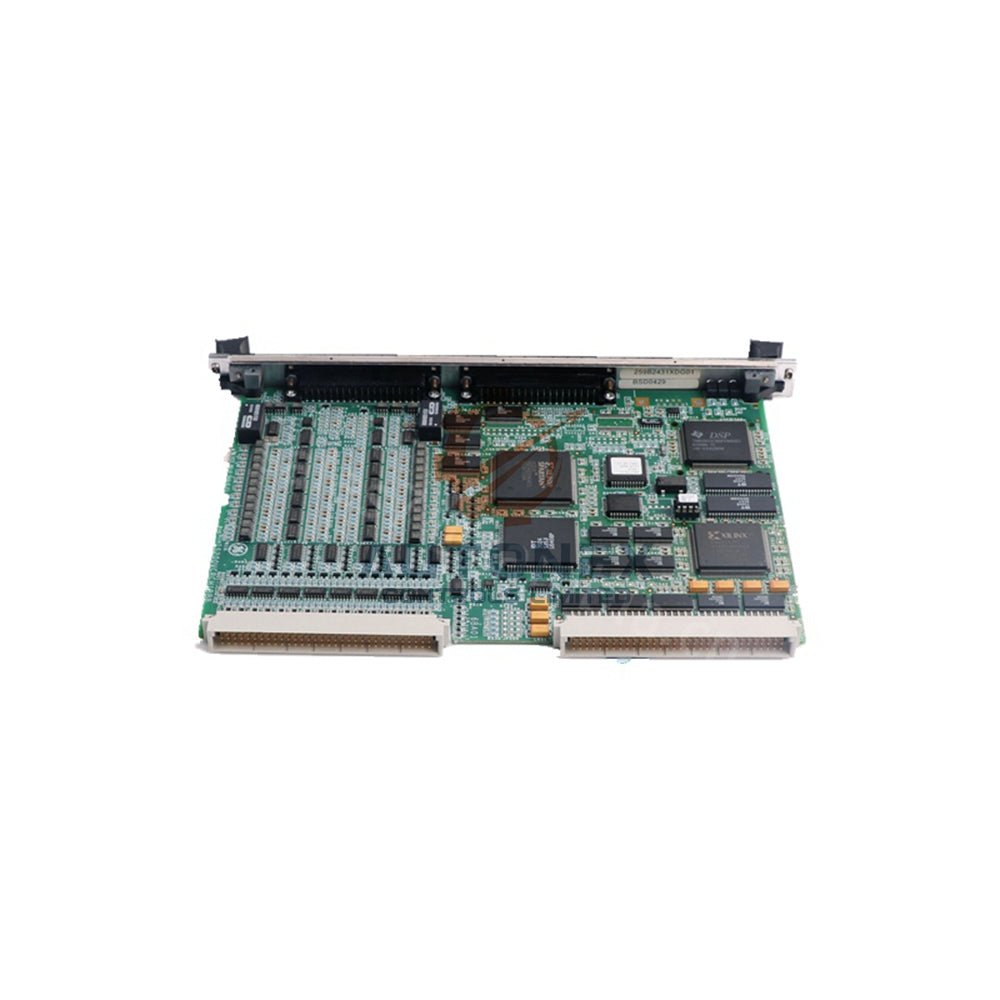

Bo mạch I/O bộ điều chỉnh kích từ General Electric IS200ERIOH1A

Bo mạch I/O bộ điều chỉnh kích từ General Electric IS200ERIOH1A

Thông số kỹ thuật cốt lõi

• Thương hiệu & Model: General Electric IS200ERIOH1A (Bản sửa đổi A)
• Chức năng: I/O bộ điều chỉnh kích từ với FPGA để thu thập dữ liệu và điều khiển DPM
• Khả năng tương thích hệ thống: Bộ điều chỉnh EX2100 và dòng Mark VI; hỗ trợ cấu hình đơn và dự phòng
• Giao diện backplane: Hai đầu nối (P1/P2) để lắp trên ERBP (đơn) hoặc ERRB (dự phòng)
• Linh kiện trên bo mạch: Hai socket CPU, hàng trăm linh kiện thụ động và một công tắc gạt ở mặt trước
• Khả năng chịu môi trường: Được thiết kế cho môi trường kích từ công nghiệp với khả năng chống nhiễu cao

Kết nối I/O & giao diện tín hiệu

• IS200ERIOH1A kết nối trực tiếp các tín hiệu I/O của khách hàng với các bo mạch đầu cuối ECTBG2 và EPCT thông qua đầu nối 25 chân.
• Bo mạch kết nối I/O hệ thống với các bo mạch EROC và ERDD thông qua backplane phù hợp để điều khiển bộ điều chỉnh hoàn chỉnh.
• Trong các hệ thống dự phòng, bo mạch này cũng xử lý các tín hiệu I/O cho ERRR (Rơ-le dự phòng bộ điều chỉnh kích từ).
• FPGA tích hợp quản lý việc lưu trữ và thu thập dữ liệu vào Bộ nhớ cổng kép để điều khiển chính xác theo thời gian thực.

Thiết kế cơ khí & hướng dẫn lắp đặt

• Lắp đặt: Lắp IS200ERIOH1A theo chiều dọc vào khe backplane được chỉ định (ERBP M1 cho cấu hình đơn; ERRB M2/C cho cấu hình dự phòng).
• Mặt trước: Mặt nạ rộng gấp đôi với công tắc gạt, cho phép điều khiển thủ công và quan sát trạng thái.
• Kết nối backplane: Cố định chắc chắn hai đầu nối cạnh (P1/P2) vào backplane thụ động trước khi cấp nguồn cho hệ thống.
• Danh sách đóng gói: Lô hàng của bạn gồm một bo mạch IS200ERIOH1A. Bo mạch bao gồm công tắc gạt và các linh kiện được lắp đặt tại nhà máy. Không bao gồm cáp hoặc phần mềm bổ sung.

Câu hỏi thường gặp

• H: IS200ERIOH1A này có phải hàng mới hoàn toàn không?
  Đ: Có, chúng tôi cung cấp IS200ERIOH1A là hàng mới hoàn toàn, trực tiếp từ các nguồn sản xuất của GE.
• H: IS200ERIOH1A có sẵn để giao ngay không?
  Đ: Có, mẫu này luôn có sẵn trong kho. Chúng tôi có thể giao đơn hàng của bạn trong vòng 5 ngày.
• H: Bo mạch được vận chuyển bằng cách nào và sử dụng đơn vị vận chuyển nào?
  Đ: Chúng tôi vận chuyển qua DHL, FedEx hoặc UPS – tùy theo lựa chọn phù hợp nhất với địa điểm của bạn. Chúng tôi sẽ cung cấp mã theo dõi sau khi gửi hàng.
• H: Chính sách đổi trả đối với bo mạch I/O bộ điều chỉnh kích từ này là gì?
  Đ: Chúng tôi chấp nhận đổi trả trong vòng 30 ngày. Bo mạch phải còn nguyên trạng và bao bì ban đầu.
• H: Bo mạch này có hoạt động trong hệ thống Mark VI dự phòng không?
  Đ: Có, IS200ERIOH1A hỗ trợ rõ ràng các cấu hình dự phòng. Bạn sẽ cần ba bộ: một bộ cho ERBP M1 và hai bộ cho ERRB M2 và C.
• H: Gói hàng có bao gồm backplane hoặc cáp không?
  Đ: Không, gói hàng chỉ gồm bo mạch IS200ERIOH1A. Backplane và cáp kết nối được đặt hàng riêng.
