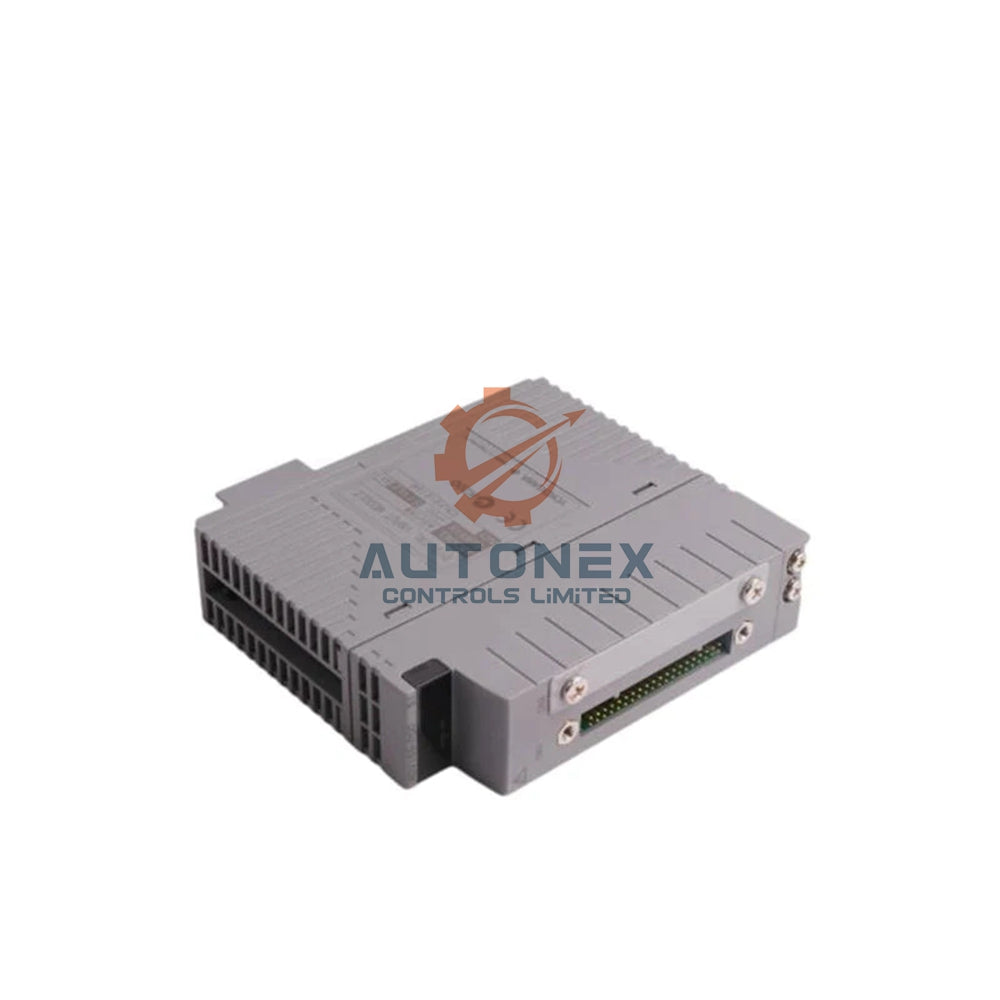

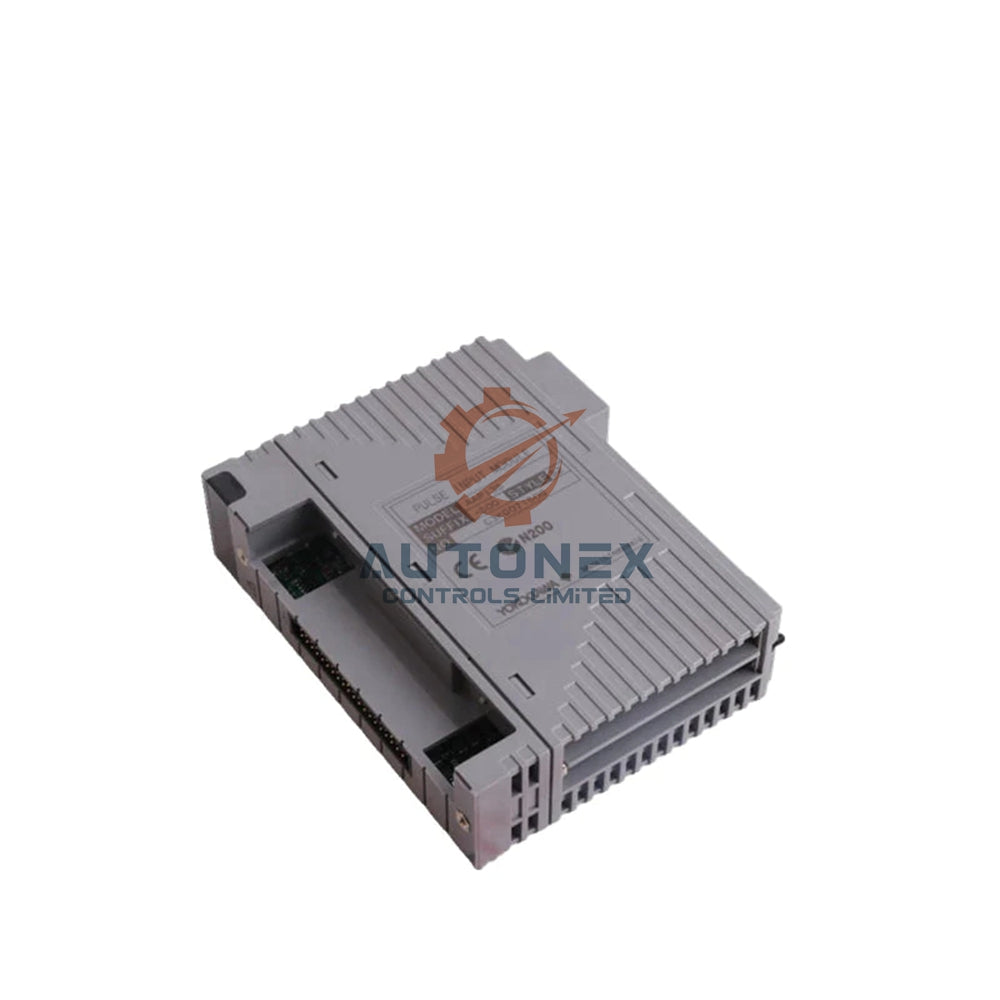

Yokogawa AAI543-H50/K4A00 | HART Chiqish Moduli

Yokogawa AAI543-H50/K4A00 Analog Chiqish Moduli Sharhi

Yokogawa AAI543-H50/K4A00 analog chiqish moduli sanoat avtomatlashtirish tizimlari uchun aniq boshqaruv signallarini taqdim etadi. Ushbu 16-kanalli modul to‘liq kanal izolyatsiyasini ta’minlaydi va HART protokoli orqali aloqa qo‘llab-quvvatlanadi. U ishonchlilikni oshirish uchun redundant konfiguratsiyalarda standart almashtirish javobini o‘z ichiga oladi. Modul AEA4D terminal platalariga muammosiz ulanish uchun KS kabel interfeysi adapterini o‘z ichiga oladi.

Asosiy Texnik Xususiyatlar

• Brend: Yokogawa
• Model: AAI543-H50/K4A00
• Chiqish Kanallari: 16 to‘liq izolyatsiyalangan kanal
• Chiqish Signali: 4 dan 20 mA DC tok
• Redundans: Standart almashtirish javobi
• Izolyatsiya Reytingi: 1 daqiqa davomida 1500 V AC
• Yuk Qarshiligi: 0 dan 750 Ω gacha ruxsat etilgan diapazon
• Aylana Aniqlash: 0.65 mA dan kam ochiq aniqlash
• Chiqish Aniqligi: ±48 μA yuqori aniqlik
• Yangilanish Tezligi: 10 millisoniya ma’lumot davri
• Harorat Barqarorligi: Har 10°C o‘zgarishda ±16 μA
• Quvvat Sarfi: 5V DC da 230 mA, 24V DC da 540 mA
• Aloqa: HART protokoli qo‘llab-quvvatlanadi
• Interfeys: AEA4D platalari uchun KS kabel adapteri
• Modul Og‘irligi: 0.4 kilogramm mustahkam dizayn

O‘rnatish va Ulanish Qo‘llanmasi

• AEA4D ulanishi uchun KS kabel interfeysi adapteridan foydalaning
• Tizim ishonchliligi uchun redundant konfiguratsiyalarda o‘rnating
• Yuk qarshiligining 0-750 Ω diapazonda ekanligini tekshiring
• To‘g‘ri yerga ulanish va elektr izolyatsiyasini ta’minlang
• Bosim qisqichli terminallar yoki MIL ulanishlari orqali ulang
• O‘rnatishdan so‘ng aylana-ochiq aniqlash funksiyasini tekshiring
• Yokogawa ning redundans konfiguratsiya ko‘rsatmalariga rioya qiling

Qadoq Tarkibi

• Bitta Yokogawa AAI543-H50/K4A00 chiqish moduli
• KS kabel interfeysi adapteri (Model: ATK4A-00)
• Zarur o‘rnatish uskunalari va aksessuarlar
• Redundant konfiguratsiyalar uchun o‘rnatish qo‘llanmasi
• Texnik hujjatlar va spetsifikatsiya varaqalari

Yuborish Ma’lumotlari

• FedEx, UPS va DHL orqali butun dunyo bo‘ylab yetkazib berish
• Buyurtma 1-2 ish kuni ichida qayta ishlanadi
• To‘liq kuzatuv ma’lumotlari taqdim etiladi
• Xavfsiz qadoqlash yetkazib berishni ta’minlaydi

Tez-tez So‘raladigan Savollar

• Standart almashtirish javobi nima?
  U redundant tizimda nosozlik yuz berganda minimal uzilish bilan silliq o‘tishni ta’minlaydi.
• Nechta chiqish kanali mavjud?
  AAI543-H50/K4A00 16 izolyatsiyalangan chiqish kanalini taqdim etadi.
• Qanday yuk qarshiligi qo‘llab-quvvatlanadi?
  Modul 0 dan 750 ohmgacha yuk qarshiligini qo‘llab-quvvatlaydi.
• Aylana-ochiq aniqlash mavjudmi?
  Ha, u 0.65 mA dan past tok oqimida ochiq aylana aniqlaydi.
• Chiqish aniqligi qanday?
  U barcha kanallarda ±48 μA aniqlikni saqlaydi.
• HART aloqa qo‘llab-quvvatlanadimi?
  Ha, modul raqamli aloqa uchun HART protokolini o‘z ichiga oladi.
