Allen-Bradley 1756-OC8 DC Chiqish Moduli

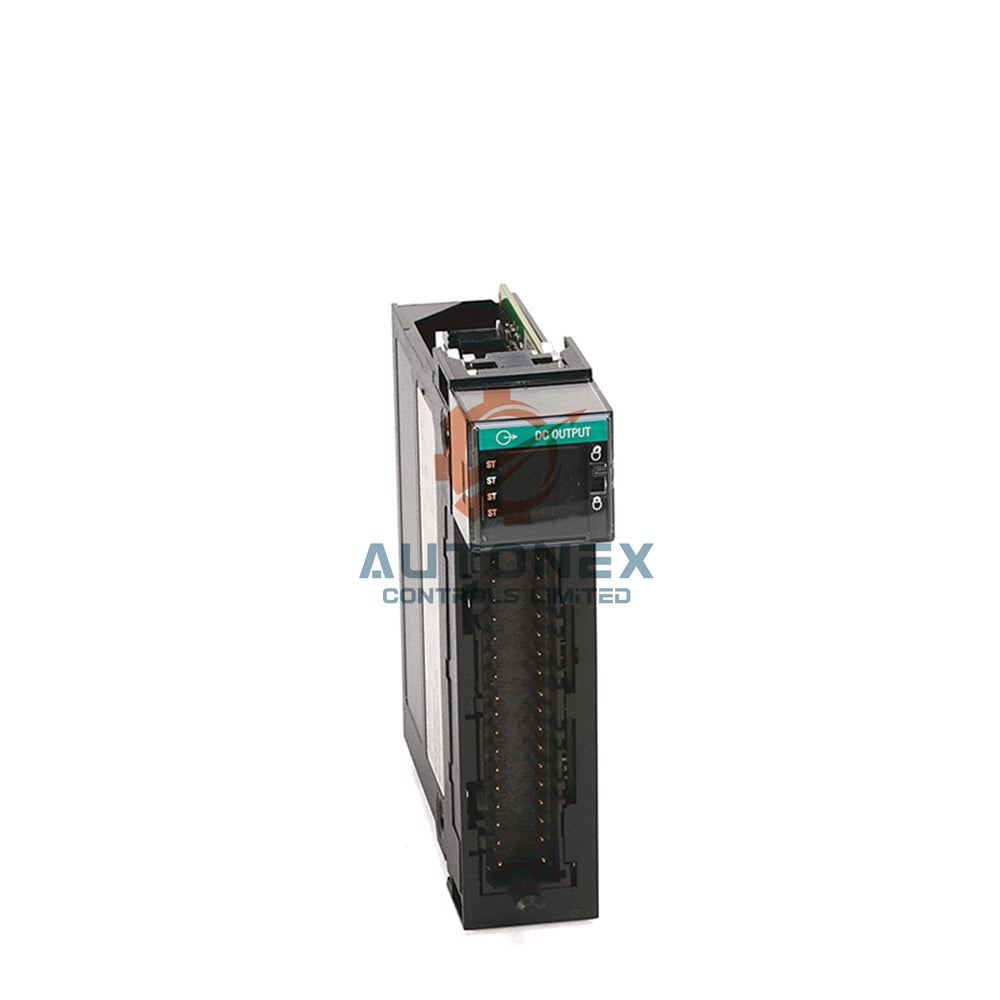

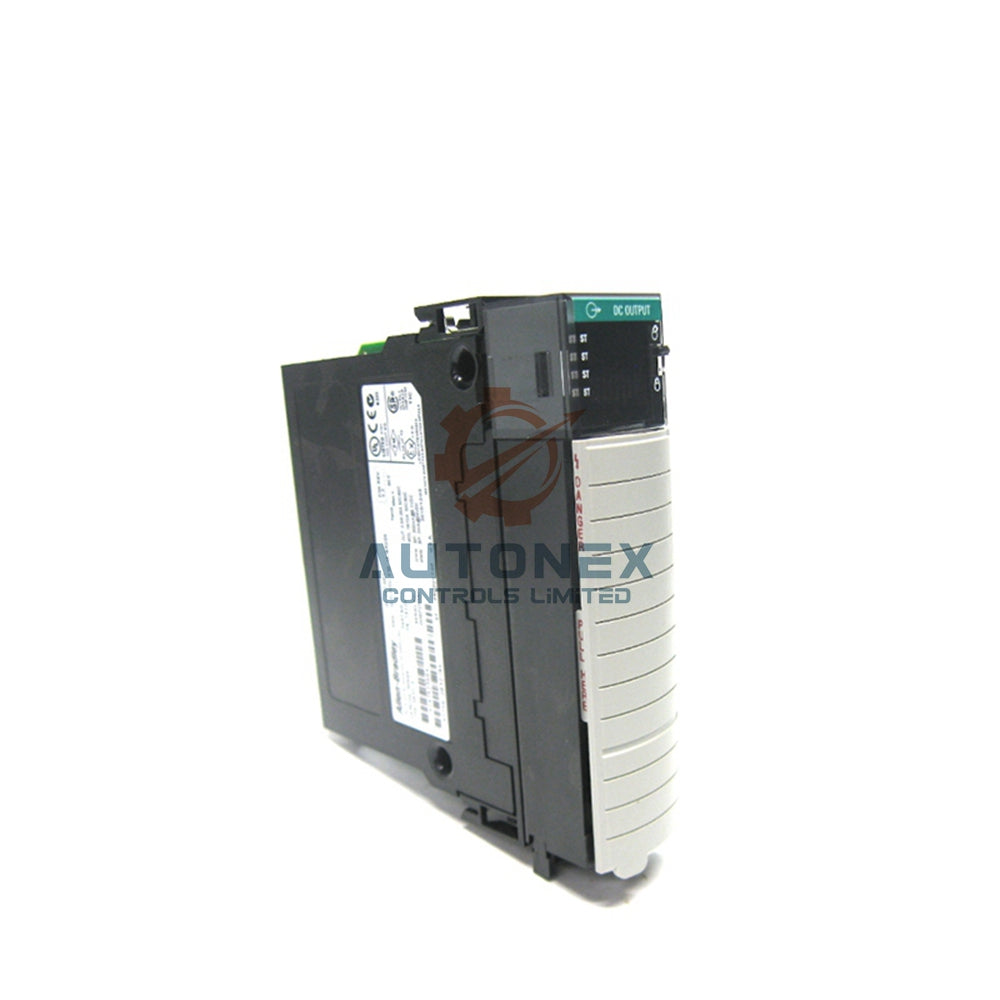

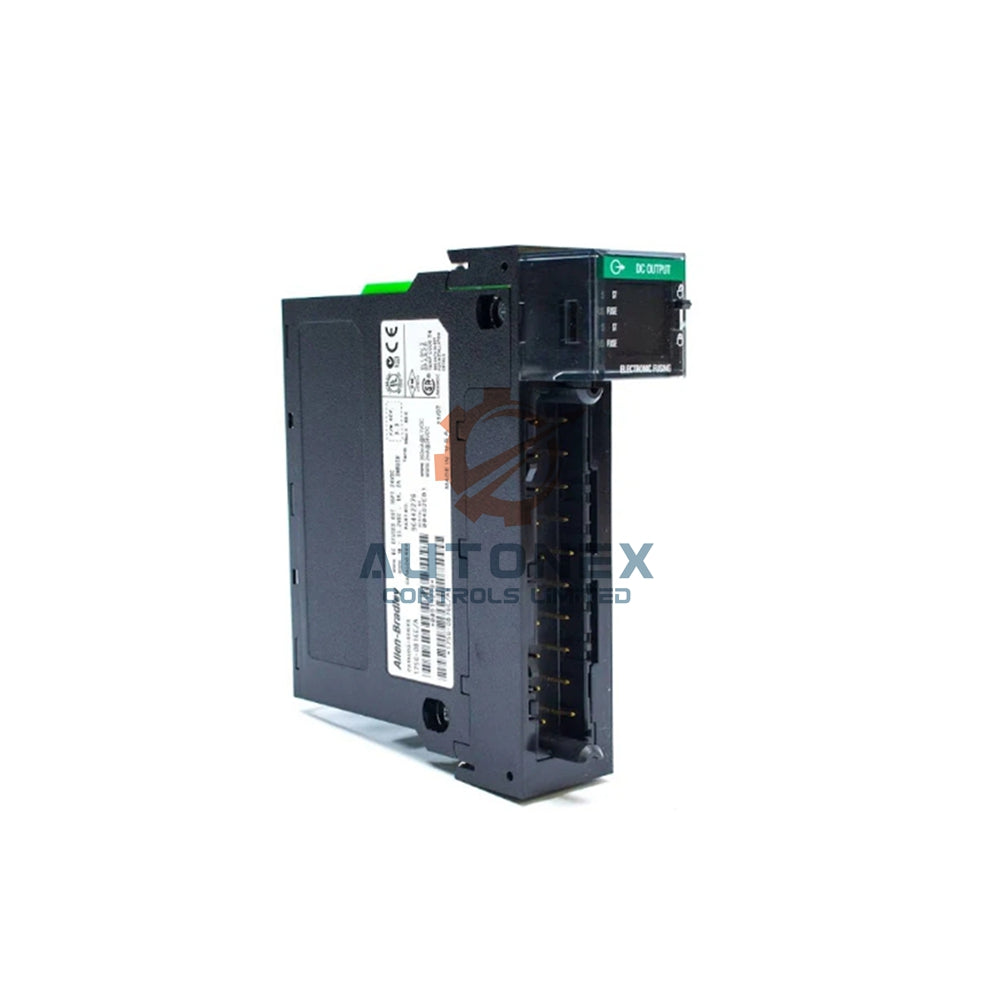

Allen-Bradley 1756-OC8 ControlLogix Raqamli Chiqish Moduli

Asosiy Texnik Xususiyatlar

• Brend va Ishlab Chiqaruvchi: Allen Bradley
• Seriya: ControlLogix
• Model Raqami: 1756-OC8
• Modul Turi: DC Chiqish Moduli
• Nominal Kuchlanish: 48 Volt DC Manba
• Ishlash Kuchlanish Oralig‘i: 30-60 Volt DC
• Chiqish Nuqtalari: 8 Nuqta (har bir guruhda 4 nuqta)
• Har bir Nuqtadagi Maksimal Tok: 2 Amper 60°C da
• Modul Bo‘yicha Maksimal Tok: 8 Amper 60°C da

Elektr va Ishlash Ma’lumotlari

• Shiddatli Tok: Har bir nuqta uchun 10 ms davomida 4 Amper (takrorlanadigan)
• Yo‘qolish Kuchlanishi (On-Holati): 2 VDC maksimal 2A da
• O‘chirilgan Holatdagi Tok Oqimi: Har bir nuqta uchun maksimal 1 mA
• Chiqish Kechikishi: 1 ms (O‘chirishdan Yoqishga), 2 ms (Yoqishdan O‘chirishga)
• Minimal Yuk Tok: 2 mA
• Orqa Platalar Quvvati: 0.89 Vatt
• Tok Sarfi: 165 mA @ 5.1V, 2 mA @ 24V

O‘rnatish va Moslik

• Kerakli Terminal Blok: 20-pin 1756-TBNH yoki 1756-TBSH (alohida sotiladi).
• O‘rnatish: Har qanday yerga ulangan ControlLogix korpusining slotiga o‘rnatiladi.
• Himoya Eslatmasi: Modul ichida sig‘im yo‘q; chiqish himoyasi uchun sig‘imli IFM (Kirish/Chiqish Moduli) ishlatish tavsiya etiladi.
• Tavsiya etilgan Sig‘im: 5x20mm 4A tezkor sig‘im (masalan, SOC MQ2-4A).
• Izolyatsiya Kuchlanishi: 50 Volt uzluksiz.

Ishlash va Tizim Xususiyatlari

• Aloqa Formatlari: Rack Optimallashtirish, Rejalashtirilgan Chiqish Ma’lumotlari, Faqat Tinglash rejimlari.
• Xato Holatini Sozlash: Har bir nuqtada Yoqiq, O‘chiq yoki Oxirgi Holatni Saqlash (standart holat O‘chiq).
• Quvvat Sarfi: 60°C da maksimal 4.9 Vatt.
• Issiqlik Tarqalishi: 16.71 BTU/soat.
• Ishlash Harorati: 60°C (140°F) gacha baholangan.

Tez-tez So‘raladigan Savollar (FAQ)

• S: 1756-OC8 moduliga qanday kuchlanish kerak?
  J: 1756-OC8 30-60V DC quvvat manbaida ishlaydi, nominal qiymati 48V DC.
• S: Bitta chiqishdan qancha tok olsam bo‘ladi?
  J: Har bir chiqish nuqtasi 60°C da maksimal uzluksiz 2 Amper tokni qo‘llab-quvvatlaydi.
• S: Ushbu modul uchun qaysi terminal blok kerak?
  J: Sizga 20-pinli olib tashlanadigan terminal blok kerak, 1756-TBNH yoki 1756-TBSH.
• S: Modul ichida sig‘im himoyasi bormi?
  J: Yo‘q, modul ichida sig‘im yo‘q. Himoya uchun tashqi sig‘imli IFM ishlatishni tavsiya qilamiz. 4A tezkor sig‘im tavsiya etiladi.
• S: 1756-OC8 moduli omborda bormi va yetkazib berish tayyormi?
  J: Ha, bizda 1756-OC8 mavjud va odatda buyurtmalar 5 ish kuni ichida yetkaziladi.

Qo‘shimcha ma’lumot yoki 1756-OC8 modulini sotib olish uchun bugunoq savdo jamoamiz bilan bog‘laning.
