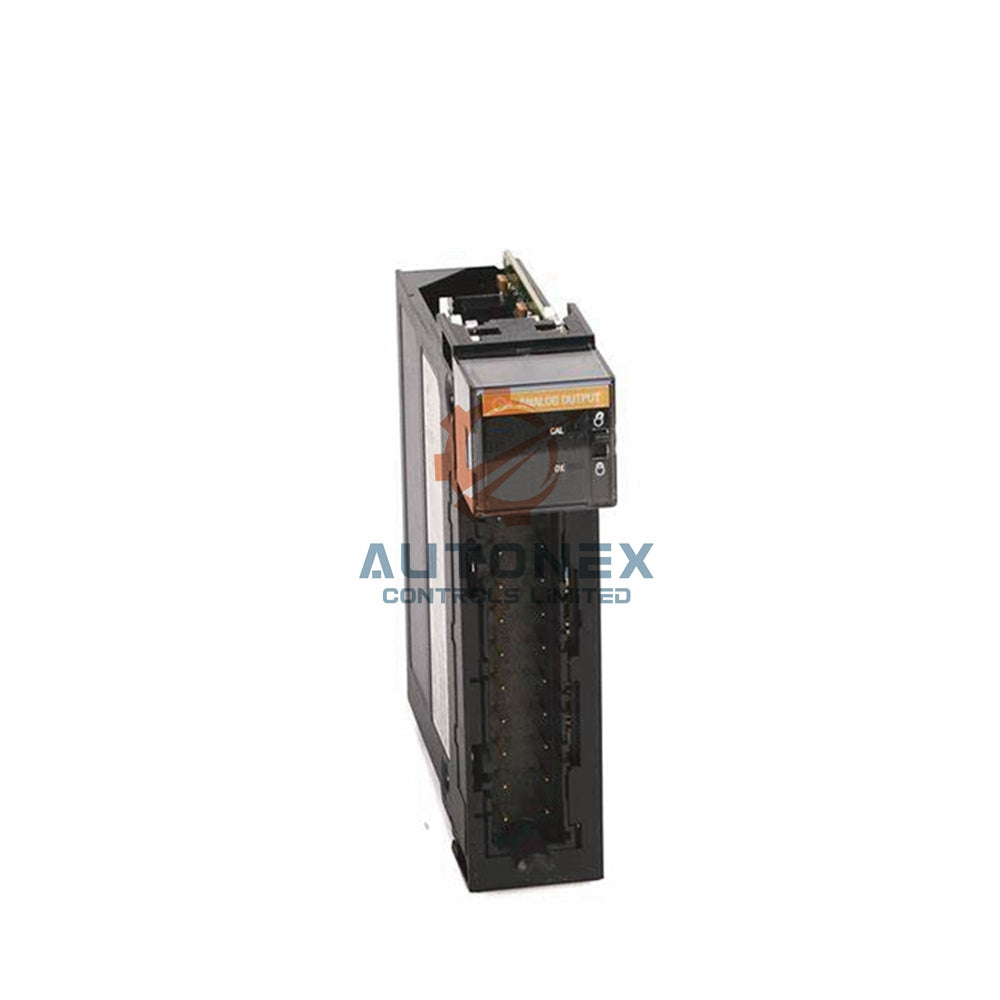

1756-OF8H Analog Chiqish Moduli Allen-Bradley

Allen-Bradley 1756-OF8H ControlLogix Analog Chiqish HART Moduli

Asosiy Texnik Xususiyatlar

• Brend va Ishlab Chiqaruvchi: Allen Bradley
• Seriya: ControlLogix
• Model Raqami: 1756-OF8H
• Modul Turi: HART bilan Analog Chiqish Moduli
• Kanal Soni: 8 ta Differensial Chiqish
• Chiqish Signal Oralig‘i: Joriy: 0-20 mA, 4-20 mA | Kuchlanish: +/-10 VDC
• Rezolyutsiya: Barcha oralig‘lar uchun 15-16 bit
• Ma’lumot Formati: Butun son rejimi va IEEE 32-bit suzuvchi nuqta

Elektr va Ishlash Ma’lumotlari

• Aniklik: Oralig‘ning 0.1% (Kuchlanish), 0.5% (Joriy)
• Chiqish Konvertatsiyasi: R-Ladder DAC, kodlar yo‘qolmasdan monotonik
• Barqarorlash Vaqti (95%): ~8.5ms (Kuchlanish), ~23ms (HARTsiz Joriy), ~37ms (HART bilan Joriy)
• Joriy Sarfi: 230 mA @ 5.1V DC va 230 mA @ 24V DC
• Orqa Platalar Quvvati: 6.54 Vatt
• Quvvat Sarfi: Maksimal 4.92 Vatt
• Issiqlik Tarqalishi: 16.78 BTU/soat

O‘rnatish va Moslik

• Kerakli Terminal Blok: 20-pinli 1756-TBNH yoki 1756-TBSH (alohida sotiladi).
• Sim Hajmi: 22-14 AWG (terminal blokiga qarab farq qiladi).
• O‘rnatish: ControlLogix korpusiga bitta slotli modul.
• Izolyatsiya: 50 Volt uzluksiz (chiqish kanallari va orqa plata orasida).
• Ortiqcha Kuchlanishdan Himoya: Maksimal +/- 24 VDC.

Maxsus Xususiyatlar va Diagnostika

• HART Protokoli: HART qo‘llab-quvvatlovchi maydon qurilmalari bilan aloqa uchun integratsiyalashgan yagona modem.
• Ochiq Zanjir Aniqlash: Joriy chiqish konfiguratsiyasi uchun mavjud (chiqish < 0.1 mA ga sozlanishi kerak).
• Kalibrlash Oraliği: Standart tavsiya 12 oy.
• Ishlash Harorati: 0°C dan 60°C gacha (32°F dan 140°F gacha) 5-95% kondensatsiyasiz namlikda.
• Qoplama: Ochiq tur (himoyalovchi korpus talab qilinadi).

Qadoqlash va Yetkazib Berish

• Holati: Yangi va Original, zavod qadoqlanishida.
• Qadoq Ichida: 1756-OF8H analog chiqish moduli.
• Yetkazib Berish: DHL, FedEx va UPS orqali butun dunyo bo‘ylab yetkazib berish.
• Qayta Ishlash: Buyurtmalar 5 ish kuni ichida jo‘natiladi.
• Qaytarish Siyosati: 30 kunlik qaytarish faqat ishlatilmagan va asl holatda bo‘lgan mahsulotlar uchun.

Tez-tez So‘raladigan Savollar (FAQ)

• S: 1756-OF8H da HART imkoniyati nima uchun ishlatiladi?
  J: Integratsiyalashgan HART modem analog signal bilan birga aqlli maydon qurilmalari bilan konfiguratsiya, kalibrlash va diagnostika uchun raqamli aloqa imkonini beradi.
• S: Har bir chiqish mustaqil sozlanishi mumkinmi?
  J: Ha, 8 ta kanalning har biri kuchlanish (+/-10VDC) yoki joriy (0-20mA / 4-20mA) chiqishi uchun alohida sozlanishi mumkin.
• S: Ushbu modulning rezolyutsiyasi va aniqligi qanday?
  J: Modul 15-16 bit rezolyutsiya va kuchlanishda 0.1%, joriyda 0.5% aniqlikni taqdim etadi.
• S: Qaysi terminal blok kerak?
  J: 20-pinli olib tashlanadigan terminal blok kerak, 1756-TBNH yoki 1756-TBSH.
• S: 1756-OF8H stokda bormi?
  J: Ha, biz 1756-OF8H modulini tez yetkazib berish uchun stokda saqlaymiz.

Texnik yordam yoki ko‘p qirrali 1756-OF8H modulini buyurtma qilish uchun jamoamiz bilan bog‘laning.
