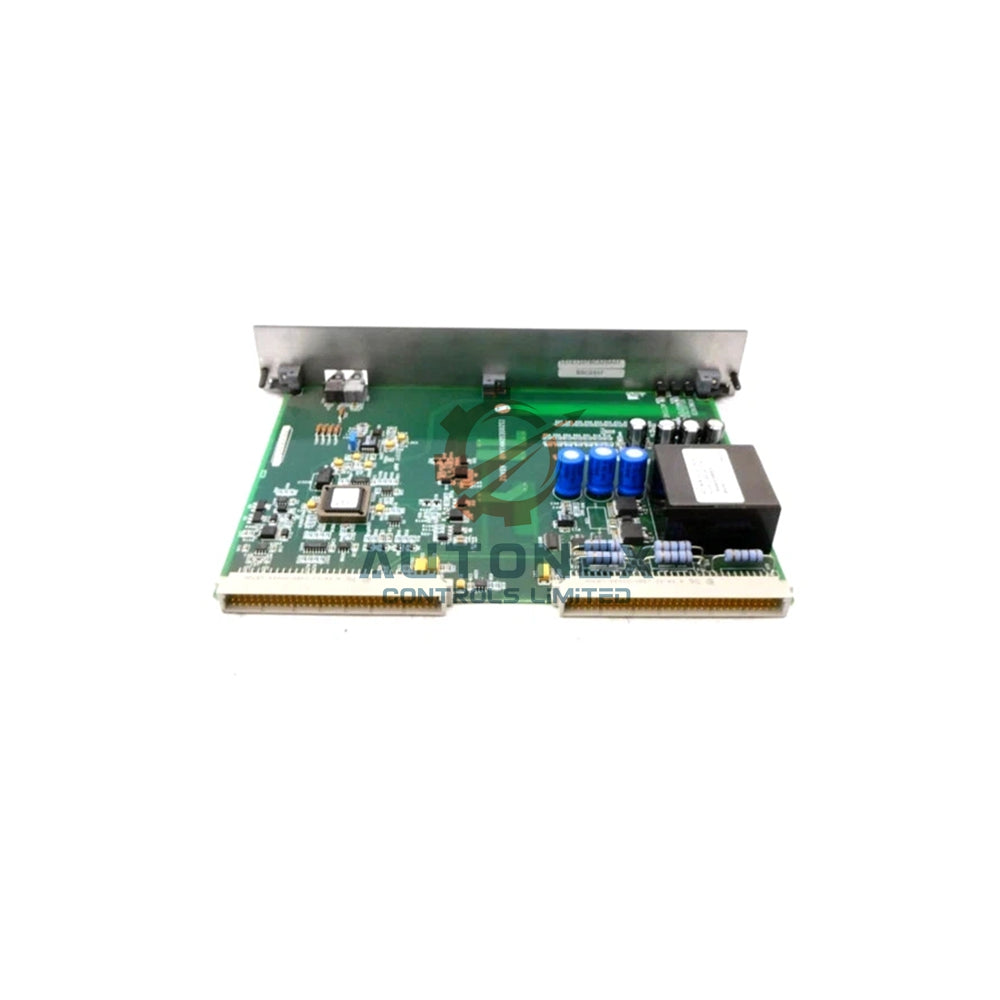

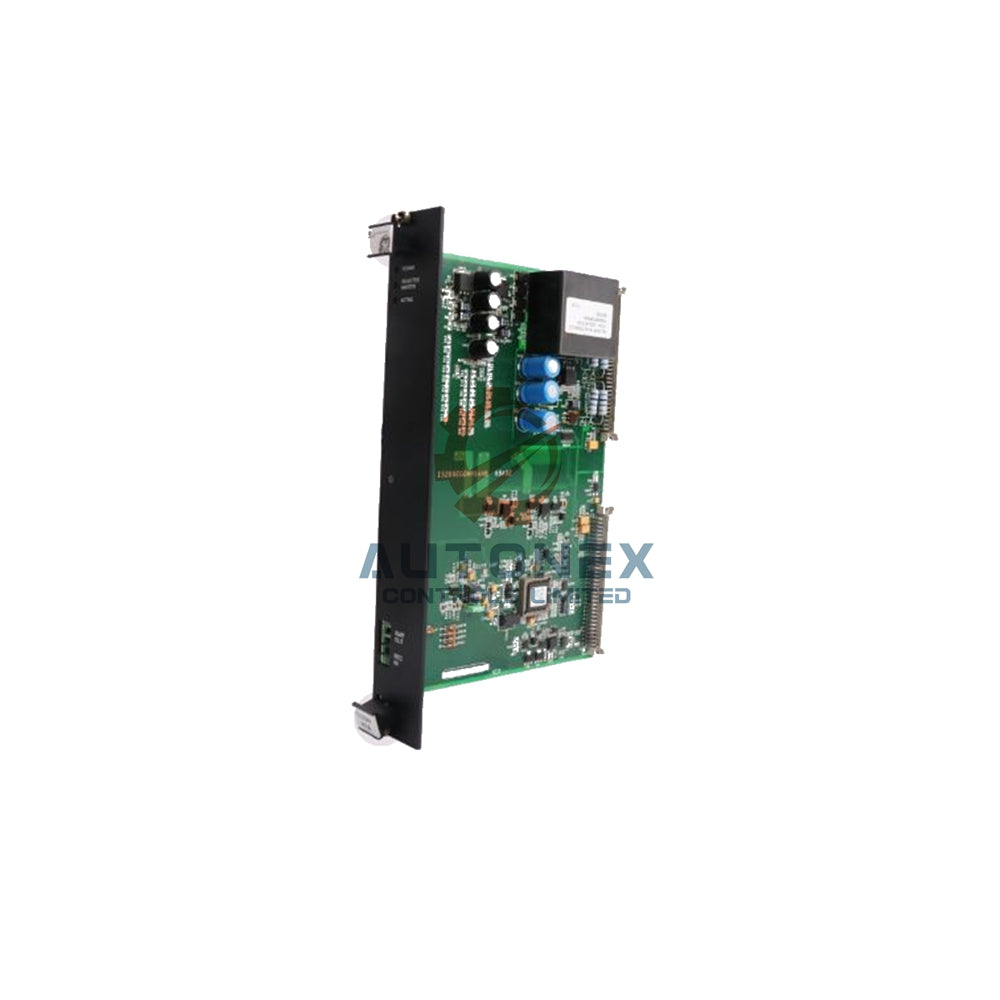

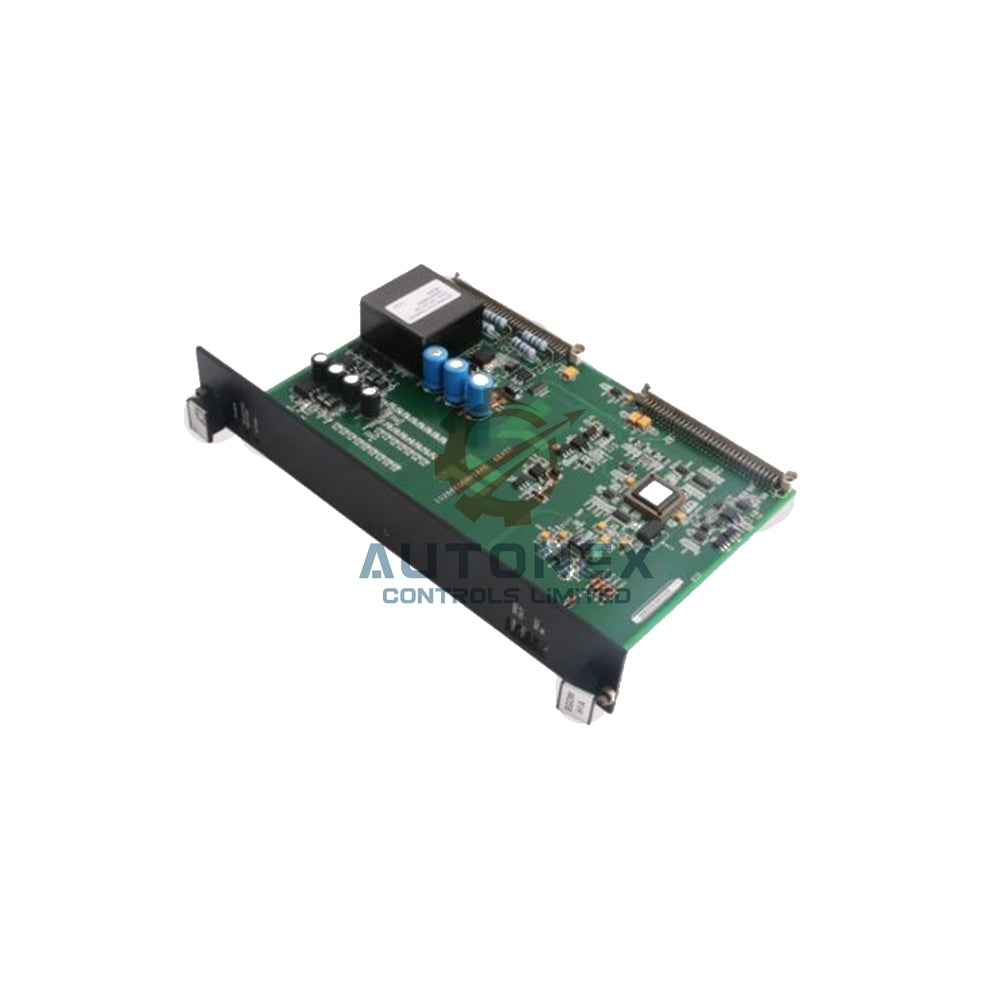

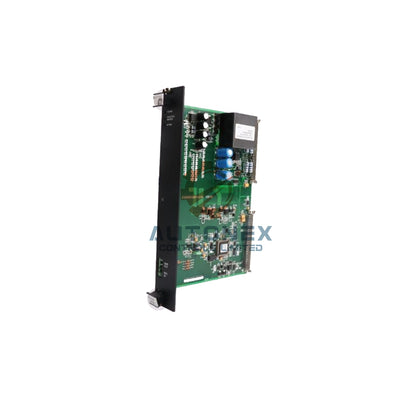

IS200EGDMH1A GE EX2100 Uyarıcı Toprak Dedektör Modülü EGDM

IS200EGDMH1A Exciter Toprak Algılama Modülü General Electric

Teknik Özellikler

• Marka: General Electric
• Model Numarası: IS200EGDMH1A
• Seri: EX2100 Uyarma Kontrol Sistemi
• Ürün Türü: Exciter Toprak Algılama Modülü (EGDM)
• Çalışma Sıcaklığı: -30 ila 65 derece Santigrat
• Montaj Yeri: Exciter Güç Backplane Rafı (EPBP)
• Form Faktörü: Çift yuva, çift yükseklik (6U)
• Boyutlar: Yükseklik 9 inç, Derinlik 6 inç, Ön Panel Genişliği 1.5 inç
• Ağırlık: 1 lb 3 oz
• LED Göstergeleri: Güç göstergesi, aktif gösterge ve seçmeli ana gösterge
• Kullanım Kılavuzu: GEI-100467

Sistem Konfigürasyonu ve İşleyişi

• Basit bir sistem, toprak algılama için bir IS200EGDMH1A modülü kullanır.
• Yedekli bir sistem, Kontrolör (C), Ana 1 (M1) ve Ana 2 (M2) olarak yapılandırılmış üç EGDM kartı kullanır.
• P2 konektöründeki program pinleri her EGDM kart konfigürasyonunu kontrol eder.
• DSPX modülü, EISB üzerinden fiber optik bağlantı ile EGDM kontrolörü ile iletişim kurar.
• Aktif ana, toprak algılama için pozitif veya negatif 50 voltluk kare dalga sinyali üretir.
• Bu sinyal, ölçüm için EXAM zayıflatıcı modülüne bir kablo aracılığıyla iletilir.

Sıkça Sorulan Sorular

• Bu yeni orijinal bir birim mi?
  Evet, IS200EGDMH1A’yı yepyeni, orijinal General Electric bileşeni olarak temin ediyoruz.
• Yedekli bir sistem kaç EGDM modülü gerektirir?
  Yedekli bir EX2100 sistemi, Kontrolör, Ana 1 ve Ana 2 olarak yapılandırılmış üç EGDM kartı gerektirir.
• Bu modülün çalışma sıcaklığı aralığı nedir?
  IS200EGDMH1A, -30 ila 65 derece Santigrat arasında güvenilir şekilde çalışır.
• Bu modül EXAM zayıflatıcı ile çalışıyor mu?
  Evet, EGDM modülü, saha toprak direncini ölçmek için EXAM zayıflatıcı modülü ile birlikte çalışır.
• EGDM hangi iletişim yöntemini kullanır?
  Modül, DSPX kontrolörü ve diğer sistem bileşenleri ile iletişim için fiber optik bağlantılar kullanır.
• Bu modül sistemde nereye monte edilir?
  Exciter Güç Backplane rafına (EPBP) çift yuva, çift yükseklik kart olarak monte edilir.
