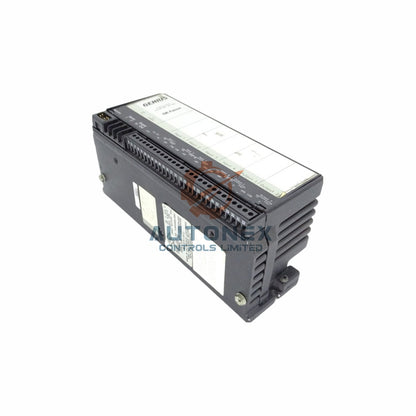

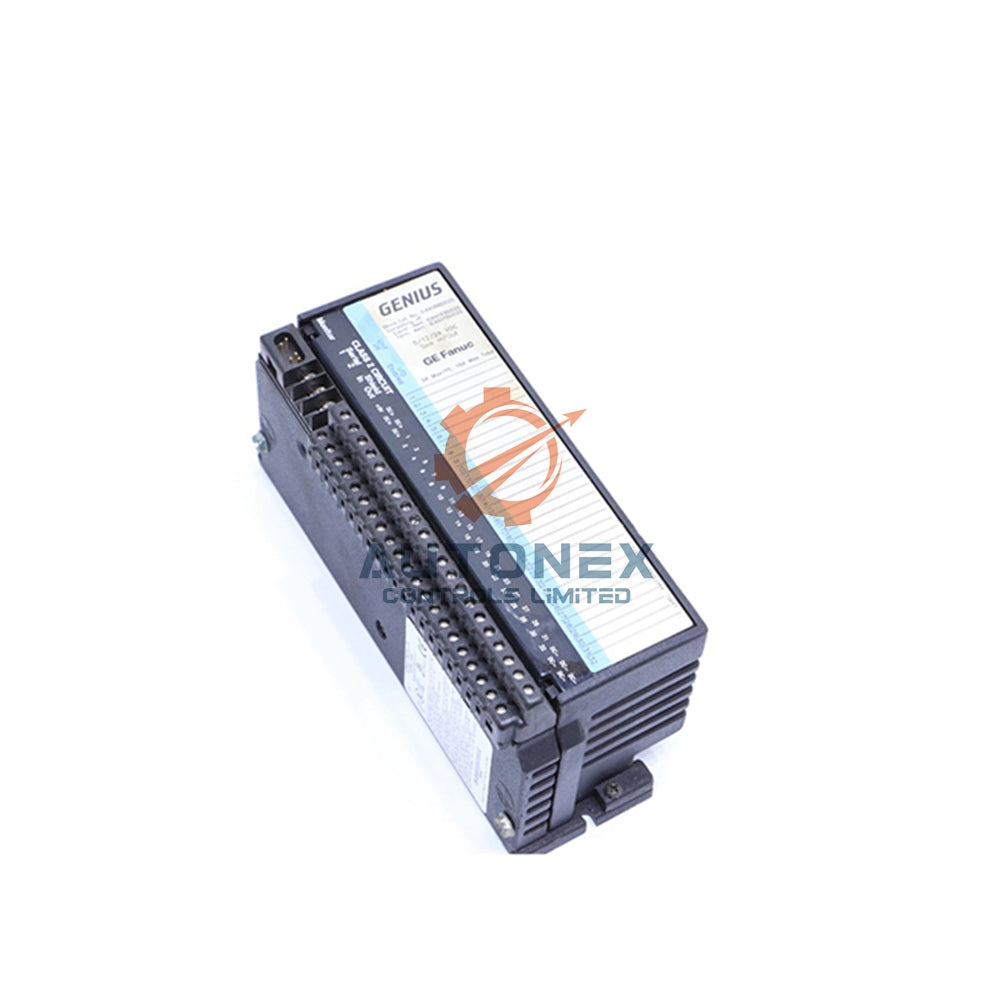

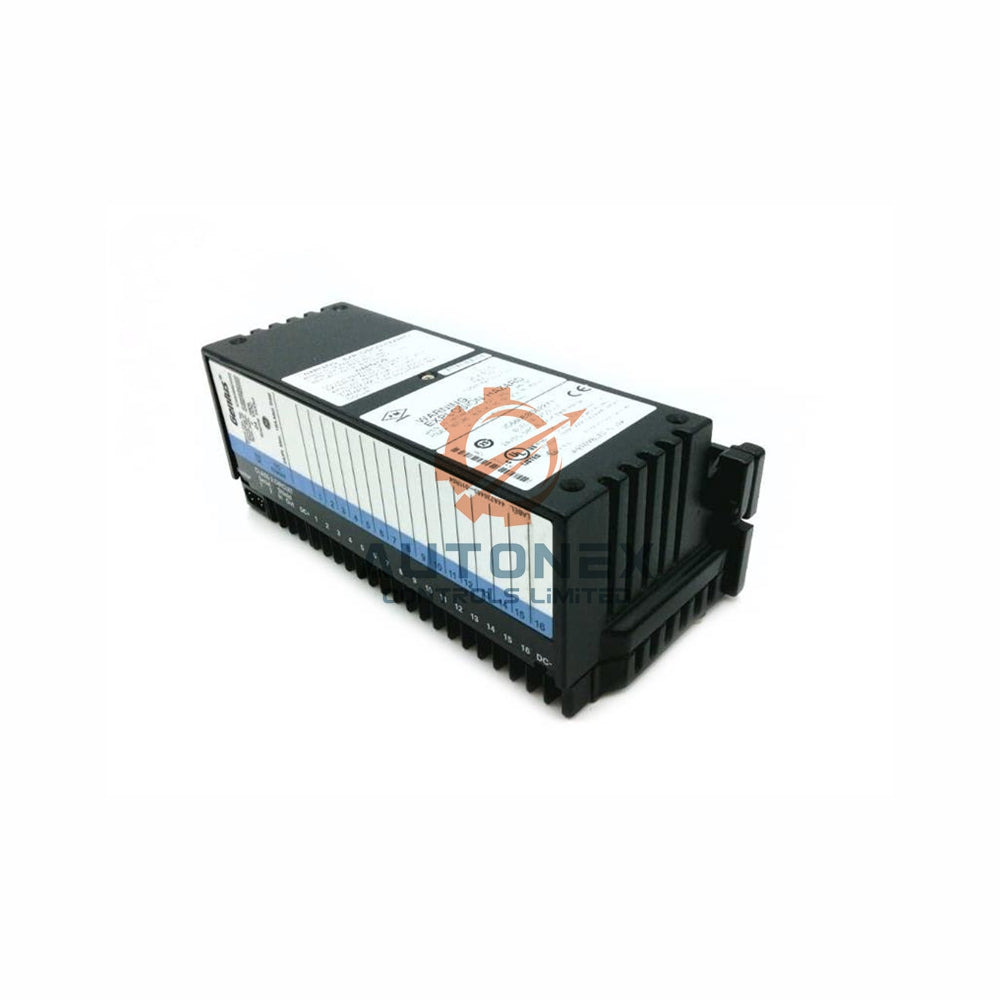

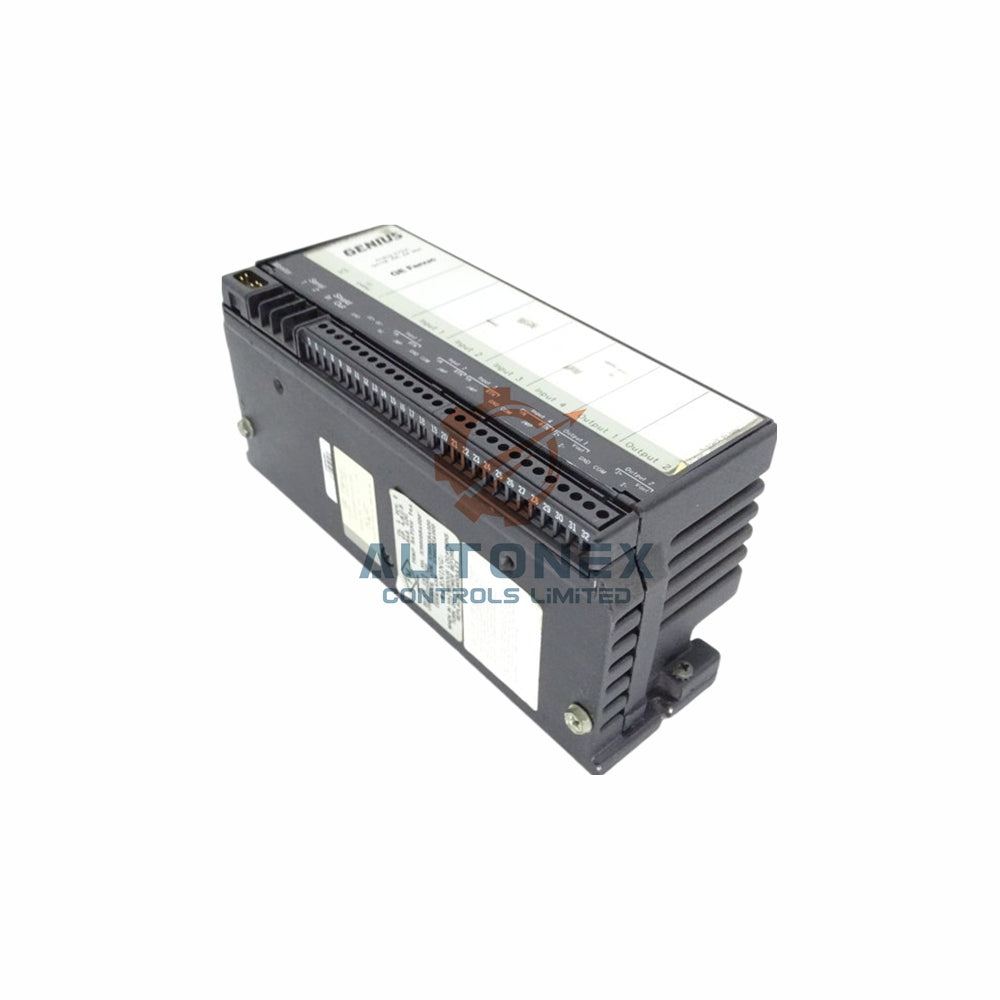

Giriş/Çıkış Bloğu GE Fanuc IC660BBD120

GE Fanuc IC660BBD120 Yüksek Hızlı Sayıcı Bloğu

Temel Teknik Özellikler ve Fonksiyonlar

• IC660BBD120, 5V ile 30V DC aralığında 12 giriş sinyalini kabul eder.
• Yüksek frekans filtresi seçildiğinde maksimum 200 kilohertz sayım hızına ulaşır.
• Bu modül, dört yapılandırılabilir çıkış (4.75V - 5.25V DC) ve bir adet 5VDC osilatör çıkışı sağlar.
• Doğrudan işleme modu destekler; sürekli CPU iletişimi olmadan bağımsız çalışır.
• Kullanıcılar yukarı, aşağı, kuadratur veya iki değer arasındaki fark için sayım yapılandırabilir.
• Blok, 115V AC veya 10-30V DC ile beslenebilir ve çift kaynak yedekleme özelliğine sahiptir.

Uygulama ve Konfigürasyon

• Bu yüksek hızlı sayıcı, türbin debimetre okuma, sayaç doğrulama ve hız ölçümü için idealdir.
• Malzeme taşıma sistemleri ve hassas hareket kontrolü uygulamaları için mükemmel uyumludur.
• Modülü, sayımlar önceden belirlenmiş eşiklere ulaştığında çıkışları tetikleyecek şekilde yapılandırabilirsiniz.
• Bir blok içinde 1, 2 veya 4 bağımsız sayaç farklı karmaşıklıkta desteklenir.
• Genius I/O ağına bağlanır ve kurulum ile teşhis için El Tipi Monitör (HHM) kullanılır.

Fiziksel ve Çevresel Özellikler

• Modül, 0°C ile 60°C (32°F ile 140°F) sıcaklık aralığında çalışır.
• Depolama sıcaklığı aralığı -40°C ile 100°C (-40°F ile 212°F) arasındadır.
• Çalışma ve depolama sırasında %5 ile %95 yoğuşmasız nem toleransına sahiptir.
• Blok boyutları 8.83" x 3.50" x 3.94" (YxGxD) olup panel montajı için tasarlanmıştır.
• Kolay servis için terminal tabanı (IC660TBD120) ve elektronik montajından (IC660EBD120) oluşur.

Kurulum ve Güç Rehberi

• IC660BBD120 modülünü, kirleticilerden korumak için koruyucu endüstriyel muhafaza içinde monte edin.
• Modül çevresinde uygun ısı dağılımı için yeterli soğutma alanı bırakın.
• Çift güç girişi özelliğini kullanarak sistem güvenilirliğini artırın; AC arızasında DC güç çalışmayı sürdürür.
• 12 giriş, enkoderler veya yakınlık anahtarları gibi sensörlerden doğrudan terminal tabanına bağlanmalıdır.
• Modül, ayrı bir taban plakası gerektirmeden doğrudan Genius seri bus ağına bağlanır.

Sıkça Sorulan Sorular (SSS)

• S: IC660BBD120 için maksimum giriş frekansı nedir?
  C: IC660BBD120, 200 kHz (saniyede 200.000 darbe) hızına kadar yüksek hızlı girişleri işleyebilir.
• S: Bu modül merkezi bir PLC CPU olmadan çalışabilir mi?
  C: Evet. doğrudan işleme mühendislik modu sayesinde sayım yapabilir ve çıkışları bağımsız olarak kontrol edebilir.
• S: Bu tek blok kaç sayıcıyı destekler?
  C: Modül, birim içinde 1, 2 veya 4 ayrı sayıcı olarak yapılandırılabilir.
• S: Giriş voltaj gereksinimleri nelerdir?
  C: On iki giriş kanalı, 5V DC ile 30V DC arası sinyalleri kabul eder.
• S: Hangi güç kaynaklarını kabul eder?
  C: Blok, 115V AC veya 10-30V DC ile beslenebilir ve yedekleme için her ikisi aynı anda kullanılabilir.
