Allen-Bradley - 1762-IQ16 Giriş Modülü

Allen-Bradley 1762-IQ16 16 Kanallı DC Giriş Modülü

Temel Teknik Özellikler

• Marka & Model: Allen-Bradley 1762-IQ16 ayrı giriş modülü
• Modül Tipi: 16 kanallı sink ve source giriş modülü
• Giriş Konfigürasyonu: İki ortak hat ile on altı ayrı giriş kanalı
• Giriş Voltajı: 24 Volt DC giriş gücü gereklidir
• Çalışma Aralığı: 10 ile 30 Volt DC arasında çalışır (10-26.4V DC sürekli)
• Sinyal Tepkisi: 8.0 milisaniye gecikme hem AÇIK hem KAPALI geçişler için
• Akım Tüketimi: 2.0 mA min @ 10V, 8.0 mA nom @ 24V, 12.0 mA max @ 30V
• Kapalı Durum Parametreleri: Maksimum 5V DC voltaj ve 1.5 mA akım
• Isı Dağılımı: Normal çalışma altında maksimum 3.7 Watt

Sistem Uyumluluğu & Yapılandırma

• Kontrolcü Uyumluluğu: MicroLogix 1100, 1200 ve 1400 PLC'leri ile uyumludur
• Genişletme Kapasitesi: ML1100 ile 4 modül, ML1200 ile 6, ML1400 ile 7 modüle kadar destekler
• Karma Yapılandırmalar: Diğer MicroLogix genişletme modülleri ile birleştirilebilir
• Veri Temsili: Girişler kelime 0'ın 0'dan 15'e bit pozisyonlarını kullanır
• Veri Formatları: ikili, sekizlik, ondalık ve onaltılık gösterimleri destekler
• Yapılandırma Gerekliliği: Her kanal kurulum sonrası bireysel yapılandırma gerektirir

Elektriksel & Fiziksel Özellikler

• Montaj Seçenekleri: DIN ray montajı veya doğrudan panel montajı mevcuttur
• Boyutlar: Kompakt boyut: 90 x 87 x 40 mm (3.54 x 3.43 x 1.59 in)
• Kasa Koruma Sınıfı: Temel çevresel koruma için IP20 sınıfı
• Veriyolu Arayüzü: 1762 veriyolu arayüzü üzerinden 10-30V DC güç ile iletişim kurar

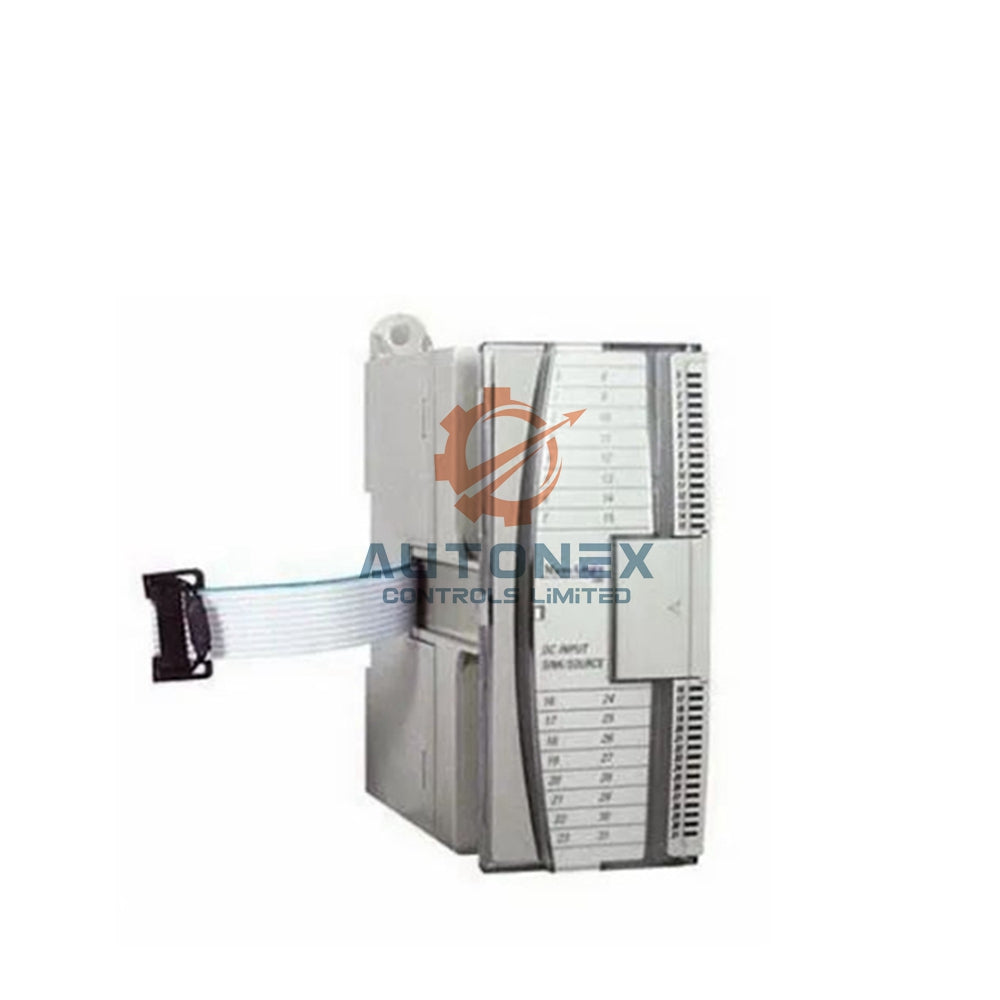

• Bağlantı Yöntemi: Modül bağlantısı için sağlanan şerit kabloyu kullanır
• Terminal Koruması: Güvenlik için parmak korumalı terminal kapakları içerir

Emme & Kaynak İşlemi

• Çift Yetenek: Hem emici hem de kaynak saha cihazlarını destekler
• Emici Cihazlar: Modül terminallerinin negatif tarafına bağlayın
• Kaynak Cihazları: Modül terminallerinin pozitif tarafına bağlayın
• Akım Akışı: Sourcing cihazlar, sinking cihazlara akım sağlar
• Akım Düzenleme: Modül, giriş ile bağlı cihazlar arasındaki akım akışını düzenler

Uygulama ve Cihaz Uyumluluğu

• Saha Cihazı Desteği: limit anahtarları, yakınlık sensörleri, röle kontakları ile arayüz sağlar
• Endüstriyel Cihazlar: manyetik kontaktörler ve diğer ayrı cihazlarla uyumludur
• Gelişmiş İşlevsellik: MicroLogix kontrolör I/O yeteneklerini genişletir
• Alan Verimliliği: Kompakt tasarımlar için minimum kurulum alanı gerektirir
• Durum İzleme: Güç ve tanı durumu için tek LED göstergesi bulunur

Sıkça Sorulan Sorular

• 1762-IQ16 modülü hangi kontrolörlerle uyumludur?
  1762-IQ16, MicroLogix 1100, 1200 ve 1400 programlanabilir kontrolörlerle çalışır.
• Bu modül kaç giriş kanalı sağlar?
  Bu modül, dijital sinyal alımı için on altı ayrı giriş kanalı sağlar.
• Giriş sinyalleri için tepki süresi nedir?
  Her giriş kanalı, durum değişiklikleri için 8.0 milisaniye tepki süresine sahiptir.
• Bu modül hem sinking hem de sourcing cihazları yönetebilir mi?
  Evet, 1762-IQ16 hem sinking hem de sourcing saha cihazlarını destekler.
• Çalışma voltaj aralığı nedir?
  Modül 10 ile 30 Volt DC (10-26.4V DC sürekli çalışma) aralığında çalışır.
• Bu modül hemen teslim için stokta mı?
  Evet, 1762-IQ16 stoktan temin edilebilir ve hızlı dünya çapında sevkiyat için hazırdır.
