330104-00-09-10-02-05 Yakınlık Probı - Bently Nevada

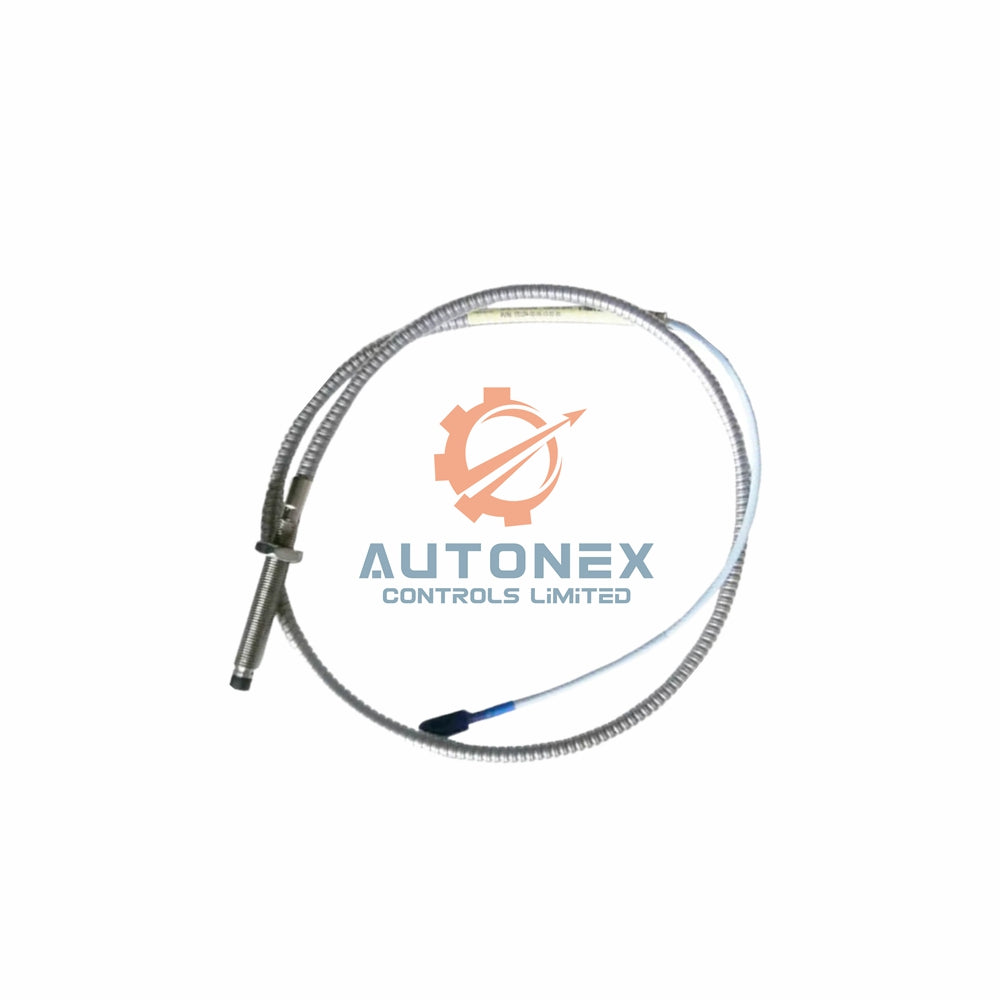

Bently Nevada 3300 XL 8mm Yakınlık Transdüseri Sistemi 330104-00-09-10-02-05

Temel Teknik Özellikler ve Performans

• Elektrik Gücü ve Çıkışı: Sistem, -17.5 Vdc ile -26 Vdc arasında bir güç kaynağı gerektirir ve 2 mV/V'den daha az besleme hassasiyeti ile mükemmel stabilite gösterir.
• Ölçüm Aralığı ve Doğruluk: Hedeften 0.25 mm başlayarak 2 mm (80 mil) lineer aralık sunar. Standart sistem doğruluğu, Doğrultudan Sapma (DSL) için ±0.025 mm (±1 mil)’dir.
• Ölçek Faktörü ve Değiştirilebilirlik: Standart Artımlı Ölçek Faktörü (ISF) 7.87 V/mm (200 mV/mil) ±%5 olup, bu özellik bileşenler arasındaki değiştirilebilirlik hatasını da içerir.
• Prob Özellikleri: Standart 1.0m prob için nominal direnç 7.59 Ω ± 0.50 Ω’dur. Sistem, radyal titreşim ölçümleri için standart 1.27 mm (50 mil) boşluk ayarı ile tasarlanmıştır.
• Çevresel Değerler: Standart prob -35°C ile +120°C arasında çalışır. Aşırı sıcaklıklar için, 260°C (500°F)’ye kadar Uzatılmış Sıcaklık Aralığı (ETR) probları mevcuttur.

Sistem Bileşenleri ve Temel Özellikler

• 3300 XL Proximitor Sensörü: Yüksek yoğunluklu DIN-ray veya geleneksel panel montajı için kompakt tasarım. Radyo Frekansı Paraziti (RFI/EMI)’ye karşı üstün bağışıklık sunar, böylece metal olmayan muhafazalarda kurulum yapılabilir ve maliyetler düşer.
• 3300 XL 8mm Yakınlık Prob: Patentli TipLoc ve CableLoc teknolojisi ile inşa edilmiştir, olağanüstü mekanik dayanıklılık sağlar ve 330 N (75 lbf) kablo çekme direnci sunar. 8mm çap, daha küçük problara göre daha kalın ve dayanıklı bir kapsülleme sağlar.
• 3300 XL Uzatma Kablosu ve Konnektörler: Parmak sıkma torku ve duyulabilir tıklama ile güvenli kilitlenen altın kaplama ClickLoc konnektörler kullanır. Opsiyonel FluidLoc kablo çeşidi, kablo içinden yağ geçişini önler.
• Geriye Dönük Uyumluluk: Önemli bir avantaj olarak, 3300 XL 8mm bileşenleri önceki non-XL 3300 serisi 5mm ve 8mm sistem bileşenleriyle tamamen değiştirilebilir, böylece mevcut yatırımınız korunur.

Kurulum, Uygulama ve Uyumluluk

• Kurulum Gereksinimleri: Her zaman önerilen 1.27 mm (50 mil) boşluğu koruyun. Güç bağlantısı için belirtilen kablo şeması (#140979) kullanın. Saha kablolaması için, maksimum 305 metreye kadar korumalı kablo (16-24 AWG) kullanın.
• Birincil Uygulamalar: Türbinler, kompresörler, pompalar ve diğer sıvı film yataklı makinelerde titreşim ve pozisyon ölçümü için idealdir. Ayrıca Keyphasor® referans ve hız ölçümleri için kullanılır.
• Sertifikalar ve Standartlar: Sistem, CE işaretleme gereksinimlerini karşılayacak şekilde tasarlanmıştır ve mekanik yapılandırma ve performans için Amerikan Petrol Enstitüsü (API) 670 standardına tam uyumludur. Bileşenler tehlikeli alanlarda kullanım için sertifikalandırılmıştır.

Sıkça Sorulan Sorular (SSS)

• S: Tam bir 3300 XL 8mm sistemde neler bulunur?
  C: Tam sistem bir adet 8mm prob, bir adet uzatma kablosu ve bir adet Proximitor Sensörü içerir. Bir metrelik sistemlerde ayrı bir uzatma kablosuna gerek yoktur.
• S: Bu probu aşırı yüksek sıcaklık ortamlarında kullanabilir miyim?
  C: Evet. Standart 177°C sınırını aşan uygulamalar için, Uzatılmış Sıcaklık Aralığı (ETR) prob ve kabloyu belirtmeniz gerekir, bu ürünler 260°C’ye kadar dayanıklıdır.
• S: Prob kalibrasyonu belirli bir malzemeye özgü müdür?
  C: Evet. Proximitor sensörleri fabrika çıkışı olarak AISI 4140 çeliği için kalibre edilmiştir. Diğer hedef malzemelere kalibrasyon özel talep üzerine sağlanabilir.
• S: Alanım sınırlıysa 5mm prob kullanabilir miyim?
  C: 3300 serisi 5mm prob, fiziksel alanın 8mm prob kullanımına izin vermediği durumlarda bir seçenektir. Ancak, minimum yan boşluk gerektiren uygulamalar için 3300 NSV (Dar Yan Görünüm) sistemi önerilir.
• S: Gönderim ve garanti koşullarınız nelerdir?
  C: Dünya çapında DHL, FedEx ve UPS ile gönderim yapıyoruz. Bu ürün kapsamlı bir 1 yıl garanti ile desteklenir ve %100 orijinal, yeni Bently Nevada ekipmanı olarak temin edilir.

Detaylı kablolama şemaları, sıcaklık performans grafikleri ve tam mühendislik özellikleri için tam kılavuzu buradan indirin: 3300 XL 8 mm Yakınlık Transdüseri Sistemi Teknik Veri Sayfası

Makine izleme performansınızı artırmaya hazır mısınız? Fiyatlandırma, konfigürasyon yardımı veya özel uygulama ihtiyaçlarınızı görüşmek için teknik satış ekibimizle iletişime geçin.
