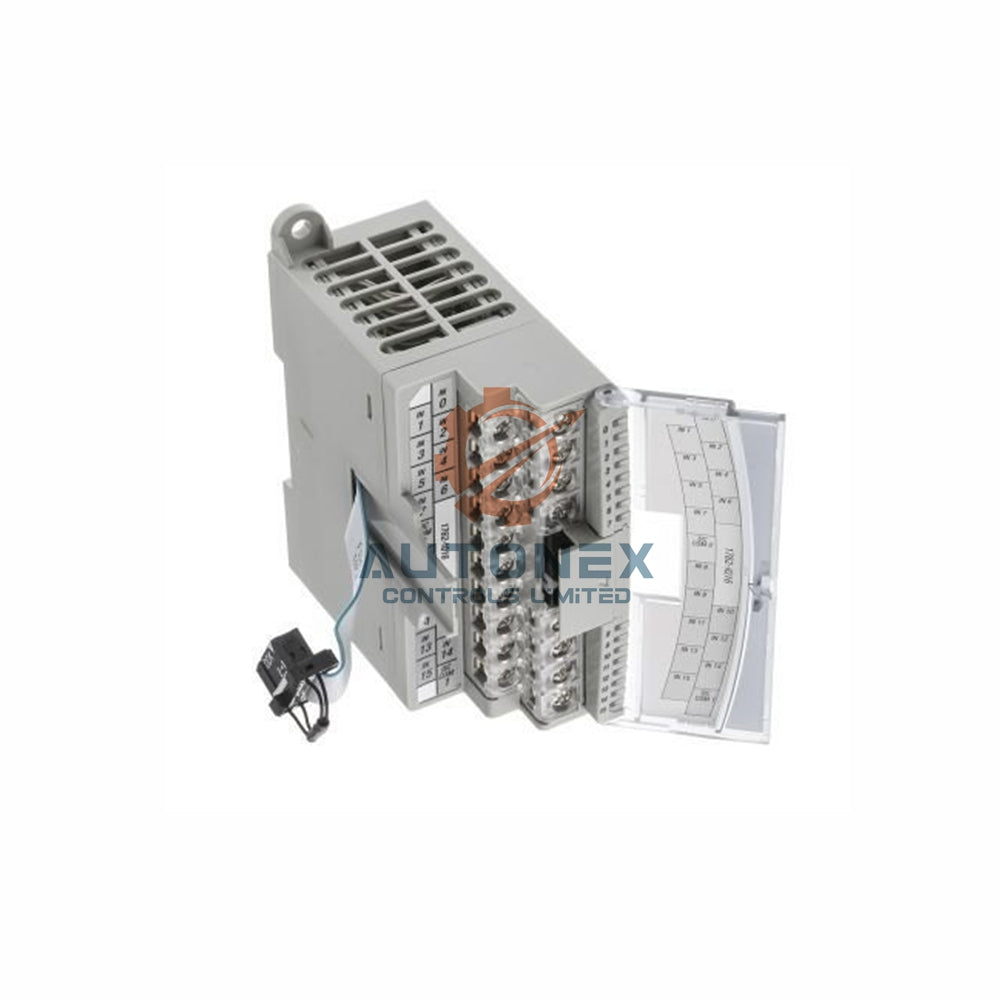

1762-IF4 Analog Giriş Modülü Allen-Bradley

Allen-Bradley 1762-IF4 4 Kanallı Analog Giriş Modülü

Temel Teknik Özellikler

• Marka & Model: Allen-Bradley 1762-IF4 analog giriş modülü
• Modül Türü: Dört kanallı diferansiyel analog giriş modülü
• Giriş Konfigürasyonu: Dört diferansiyel (bipolar) giriş kanalı
• Sinyal Uyumluluğu: Hem -10 ila +10V DC gerilim hem de 4-20 mA akım sinyallerini destekler
• Tam Ölçek Aralığı: Gerilim: -10.5 ila +10.5V DC, Akım: -21 ila +21 mA
• Çözünürlük: Doğru ölçümler için yüksek hassasiyetli 15-bit çözünürlük
• Dönüştürücü Türü: Güvenilir sinyal işleme için Delta-Sigma dönüştürücü
• Tekrarlanabilirlik: Zaman içinde tutarlı performans için ±0.12%
• Durum Göstergesi: Modül durumu izleme için tek LED

Sistem Uyumluluğu & Konfigürasyon

• Kontrolcü Uyumluluğu: MicroLogix 1100, 1200 ve 1400 PLC'lerle çalışır
• Genişletme Kapasitesi: ML1100 ile 4 modüle, ML1200 ile 6'ya, ML1400 ile 7'ye kadar destekler
• Sinyal Seçimi: Gerilim/akım girişi için DIP anahtarları ile yapılandırılabilir
• Verici Desteği: 2 telli, 3 telli ve 4 telli verici konfigürasyonları ile uyumludur
• Veri Formatı: Dönüştürülmüş veriler Ham/Orantılı ve PID için Ölçeklendirilmiş olarak mevcuttur
• İşletim Sistemi: En son özellik güncellemeleri için saha yükseltilebilir flash OS

Elektriksel ve Fiziksel Özellikler

• Veriyolu Arayüzü: 1762 veriyolu arayüzü üzerinden 5 ila 24V DC güç ile iletişim kurar
• Montaj Seçenekleri: DIN ray montajı veya doğrudan panel montajı
• Boyutlar: Kompakt boyut: 90 x 87 x 40.4 mm (3.54 x 3.43 x 1.59 in)
• Toplam Yükseklik: Montaj kulpları dahil 110 mm
• Ağırlık: 8.28 ons (235 gram) hafif
• Kasa Koruma Sınıfı: Temel koruma için IP20 sınıfı
• Önerilen Kablo: En iyi performans için Belden 8761 korumalı kablo kullanın

Kurulum ve Güvenlik Özellikleri

• Bağlantı Yöntemi: Kontrolör ve diğer modüllere bağlanmak için düz şerit kablo kullanır
• Terminal Koruması: Operatör güvenliği için parmak korumalı terminal kapakları içerir
• Kurulum Ortamı: Tehlikesiz, kuru ve temiz yerlerde kurulum yapın
• Gerilim Kategorisi: Devreler Aşırı gerilim Kategori II standartlarını aşmamalıdır
• Güvenlik Devreleri: Güvenlik devrelerini her zaman ana röleye seri olarak bağlayın
• ESD Koruması: İşlem yapmadan önce gücü keserek elektrostatik deşarjı önleyin
• Arıza Giderme: Her zaman ekipmandan uzak durun ve program değişikliklerini kontrol edin

Sistem Faydaları & Uygulamaları

• Alan Verimliliği: Kompakt kurulumlar için minimum alan gereksinimi
• Sistem Genişletme: Daha büyük kontrol sistemleri ve daha fazla uygulama esnekliği için olanak sağlar
• Maliyet Verimliliği: Azaltılmış parça stoğu ile daha düşük maliyetle genişletilebilirlik sunar
• Racksiz Tasarım: Esnek sistem konfigürasyonu için racksiz I/O modülleri kullanır
• Geliştirilmiş İşlevsellik: MicroLogix kontrolör sistemlerine ek I/O yeteneği sağlar

Sıkça Sorulan Sorular

• 1762-IF4 modülünü hangi kontrolörler destekler?
  1762-IF4, MicroLogix 1100, 1200 ve 1400 programlanabilir lojik kontrolörlerle çalışır.
• Bu modül kaç giriş kanalına sahiptir?
  Bu modül, analog sinyal ölçümü için dört diferansiyel giriş kanalı sağlar.
• 1762-IF4 hangi sinyal türlerini ölçebilir?
  Hem -10 ile +10V DC gerilim sinyallerini hem de 4-20 mA akım sinyallerini ölçer.
• Giriş sinyal türünü nasıl yapılandırırım?
  Her kanalı modüldeki verilen DIP anahtarları kullanarak yapılandırın.
• Bu analog modülün çözünürlüğü nedir?
  Modül, yüksek hassasiyetli ölçümler için 15-bit çözünürlük sunar.
• Bu ürün hemen teslim için mevcut mu?
  Evet, 1762-IF4 stoktan temin edilebilir ve hızlı dünya çapında gönderim yapılabilir.
