IS200EISBH1AAA บอร์ด ISBus ของ General Electric สำหรับ Speedtronic

ภาพรวมทางเทคนิคของบอร์ด IS200EISBH1AAA Exciter ISBus

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

• แบรนด์: General Electric
• หมายเลขรุ่น: IS200EISBH1AAA
• ประเภทผลิตภัณฑ์: บอร์ด ISBus ของเอ็กซ์ไซเตอร์
• ซีรีส์: EX2100 / Mark VI Speedtronic
• จำนวนช่องสัญญาณ: 12 ช่องสำหรับการสื่อสารสัญญาณ
• ช่วงอินพุต: ช่วงอินพุตแอนะล็อก 4-20 mA
• ช่วงแรงดันโหมดร่วม: ±5 V
• ความต้านทานสายสูงสุด: 15Ω
• กระแสเอาต์พุตแอนะล็อก: 0-20 mA
• อุณหภูมิใช้งาน: -30 ถึง 65°C สำหรับสภาพแวดล้อมอุตสาหกรรม
• ขนาดบอร์ด: สูง 8.26 ซม. x กว้าง 4.19 ซม. (ความสูง 3U)
• หมายเลขคู่มือ: GEI-100454 สำหรับคำแนะนำในการติดตั้ง
• ประเทศต้นกำเนิด: สหรัฐอเมริกา

คำอธิบายการทำงานและบทบาทด้านการสื่อสาร

• อินเทอร์เฟซการสื่อสาร ISBus: บอร์ดใช้ ISBus ซึ่งเป็นระบบเฉพาะของ GE เพื่อถ่ายโอนข้อมูลระหว่างคอนโทรลเลอร์ M1, M2 และ C
• การจัดการสัญญาณไฟเบอร์ออปติก: รับสัญญาณกระแสและแรงดันจากสนามแม่เหล็กของเครื่องกำเนิดไฟฟ้าผ่านบอร์ด EDCF
• การสื่อสารกับโมดูลตรวจจับกราวด์: บอร์ดรับและส่งสัญญาณไปยังโมดูลตรวจจับกราวด์
• การสื่อสาร RS-232C: รองรับการสื่อสารระหว่างพอร์ตเครื่องมือ/แป้นกดกับ DSPX ผ่านขั้วต่อแบ็กโบน
• การรองรับเอ็กซ์ไซเตอร์สำรอง: สำหรับเอ็กซ์ไซเตอร์สำรอง บอร์ดนี้มีวงจรอิเล็กทรอนิกส์อินเทอร์เฟซ ISBus เพิ่มเติม
• ตำแหน่งทางกายภาพ: บอร์ดติดตั้งเป็นโมดูลแบบช่องเดียว สูง 3U ในตู้แร็กควบคุม โดยอยู่ใต้ DSPX โดยตรง

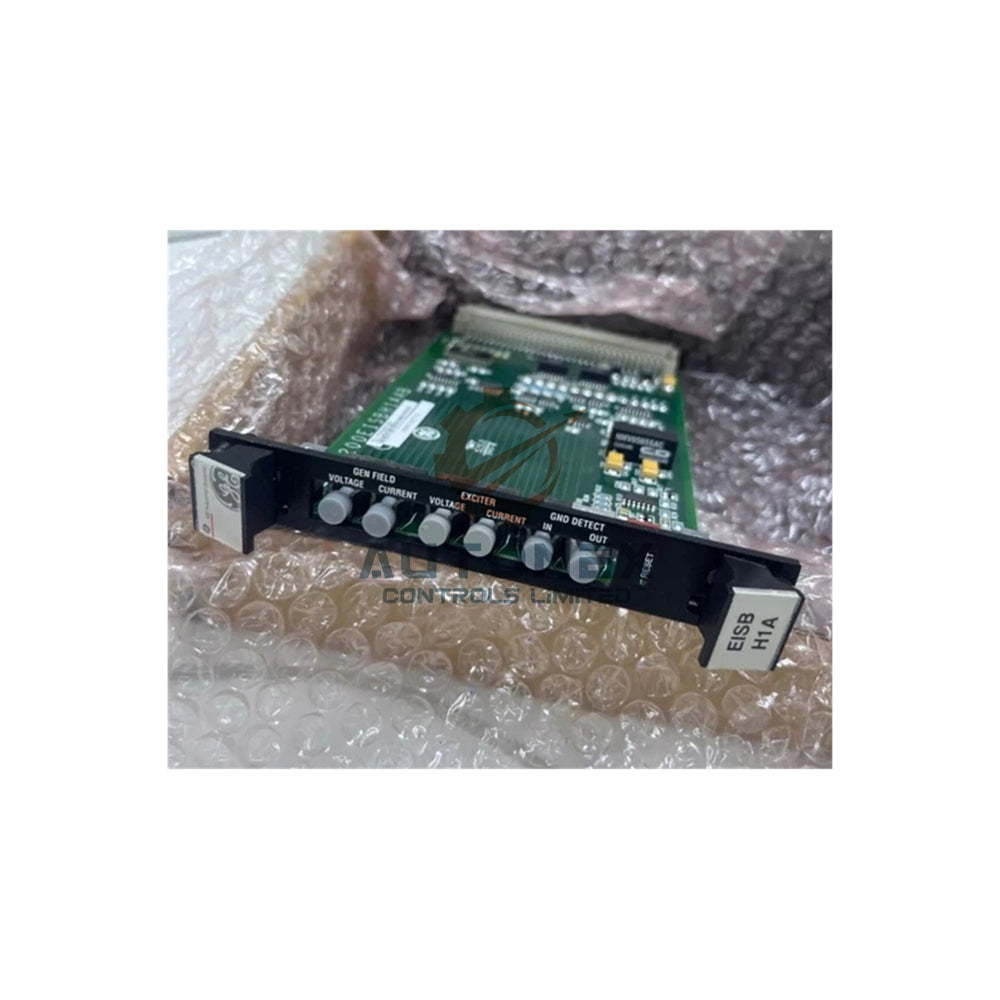

ขั้วต่อไฟเบอร์ออปติกที่แผงด้านหน้า

• อินพุตแรงดันตรงสนามแม่เหล็กของเครื่องกำเนิดไฟฟ้า: รับสัญญาณแรงดันตรงจากบอร์ด EDCF
• อินพุตกระแสตรงสนามแม่เหล็กของเครื่องกำเนิดไฟฟ้า: รับสัญญาณกระแสตรงจากบอร์ด EDCF
• อินพุตแรงดันเอ็กซ์ไซเตอร์ (อุปกรณ์เสริม): รับสัญญาณแรงดันเอ็กซ์ไซเตอร์จากบอร์ด EDCF เมื่อจำเป็น
• อินพุตกระแสเอ็กซ์ไซเตอร์ (อุปกรณ์เสริม): รับสัญญาณกระแสเอ็กซ์ไซเตอร์จากบอร์ด EDCF เมื่อจำเป็น
• อินพุตแรงดันตัวตรวจจับกราวด์: รับสัญญาณแรงดันจากโมดูลตรวจจับกราวด์
• เอาต์พุตแรงดันตัวตรวจจับกราวด์: ส่งสัญญาณแรงดันกลับไปยังโมดูลตรวจจับกราวด์

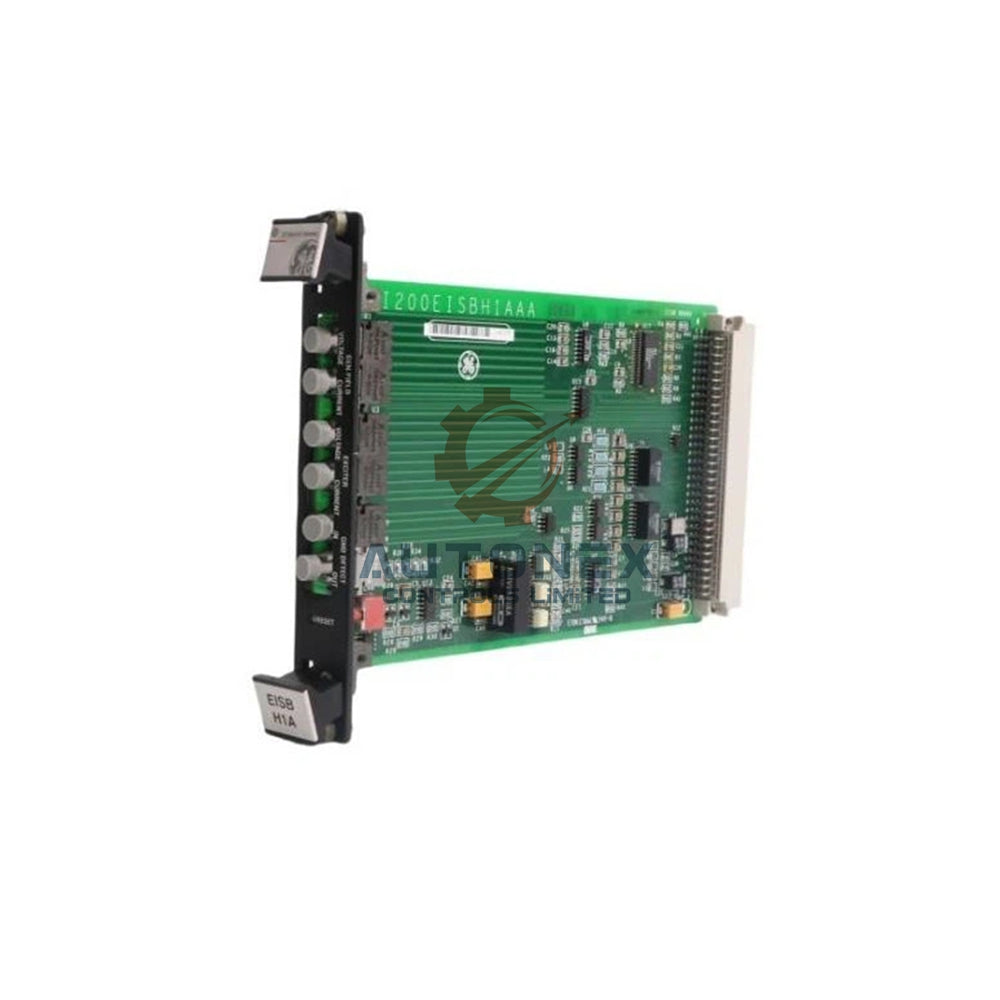

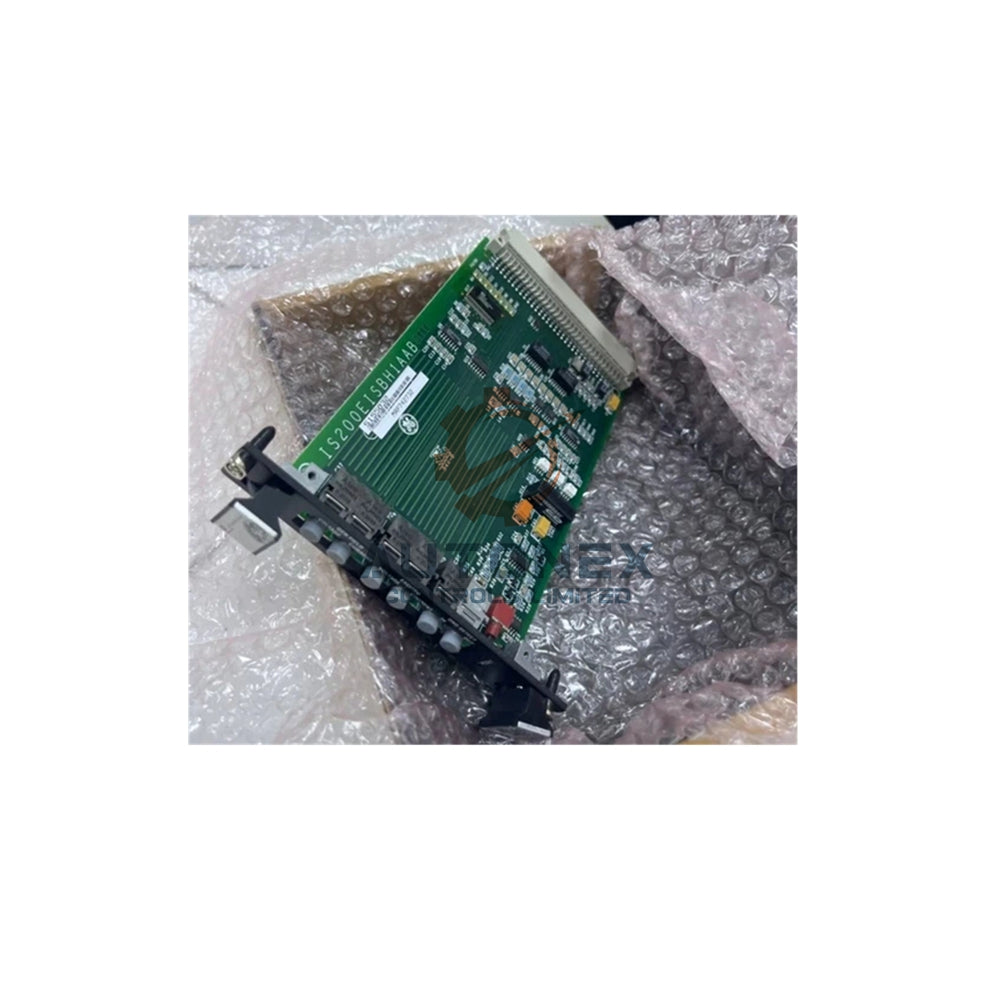

คุณสมบัติและการออกแบบฮาร์ดแวร์

• รูปแบบขนาด 3U แบบช่องเดี่ยว: บอร์ดมีความสูง 8.26 ซม. และติดตั้งได้ในแร็กการ์ด VME มาตรฐาน
• ส่วนประกอบบนแผงหน้า: แผงหน้าแสดงโลโก้ GE และหมายเลข ID ของบอร์ดเพื่อให้ระบุได้ง่าย
• ช่องเข้าถึงสวิตช์รีเซ็ต: ช่องเปิดบนแผงหน้าช่วยให้ผู้ใช้เข้าถึงสวิตช์รีเซ็ตบนบอร์ดได้
• ขั้วต่อใยแก้วนำแสงหกตัว: แผงหน้ามีช่องเปิดหกช่องซึ่งติดตั้งขั้วต่อใยแก้วนำแสง
• ขั้วต่อแบ็กเพลนเดี่ยว: ขั้วต่อแบ็กเพลนหนึ่งตัวทำหน้าที่สื่อสารกับแร็กควบคุม
• รูยึดที่เจาะจากโรงงาน: รูที่แต่ละมุมช่วยให้ยึดบอร์ดภายในแร็กได้อย่างมั่นคง
• ส่วนประกอบบนบอร์ด: บอร์ดประกอบด้วยหม้อแปลงสองตัว รีเลย์หนึ่งตัว ทรานซิสเตอร์ ตัวต้านทาน วงจรรวม และตัวเก็บประจุ

คำถามที่พบบ่อย (FAQ)

• สินค้านี้เป็นของใหม่และเป็นของแท้หรือไม่? ใช่ เราจัดหาบอร์ด GE ของแท้ใหม่เอี่ยม พร้อมข้อมูลจำเพาะจากโรงงานครบถ้วน
• คุณมี IS200EISBH1AAA อยู่ในสต็อกหรือไม่? มี เรามีรุ่นนี้อยู่ในสต็อกพร้อมจัดส่งทันที
• โดยทั่วไปใช้เวลาจัดส่งนานเท่าใด? เราจัดส่งคำสั่งซื้อทั้งหมดภายใน 5 วันทำการหลังยืนยันการชำระเงิน คำสั่งซื้อที่สั่งก่อน 15:00 น. จะจัดส่งภายในวันเดียวกัน
• คุณใช้บริษัทขนส่งใดบ้าง? เราจัดส่งผ่าน FedEx, UPS และ DHL เพื่อการจัดส่งทั่วโลกที่เชื่อถือได้
• ฉันสามารถคืนบอร์ดได้หรือไม่ หากบอร์ดไม่ตรงตามความต้องการ? ได้ เรารองรับการคืนสินค้าภายใน 30 วันนับจากวันที่จัดส่ง
• โปรโตคอลการสื่อสาร ISBus คืออะไร? ISBus คืออินเทอร์เฟซกรรมสิทธิ์ของ GE ที่ใช้ถ่ายโอนข้อมูลระหว่างคอนโทรลเลอร์ M1, M2 และ C ในระบบเครื่องกระตุ้น
• บอร์ดนี้ทำงานร่วมกับคอนโทรลเลอร์รุ่นใดบ้าง? บอร์ดนี้รองรับการสื่อสารสำหรับบอร์ด DSPX แต่ละบอร์ดที่ติดตั้งอยู่ในตำแหน่งคอนโทรลเลอร์ M1, M2 และ C
• บอร์ดเข้ากันได้กับรุ่นก่อนหน้าหรือไม่? ใช่ รุ่นนี้ใช้งานร่วมกับสองรุ่นแรกของการออกแบบบอร์ดเดียวกันได้
• บอร์ดรองรับสัญญาณประเภทใดบ้าง? บอร์ดรองรับสัญญาณแรงดันไฟฟ้ากระแสตรงของสนามเครื่องกำเนิดไฟฟ้า กระแสไฟฟ้ากระแสตรง แรงดันไฟฟ้าของเครื่องกระตุ้น กระแสไฟฟ้าของเครื่องกระตุ้น และแรงดันไฟฟ้าของตัวตรวจจับการต่อลงดินผ่านใยแก้วนำแสง
