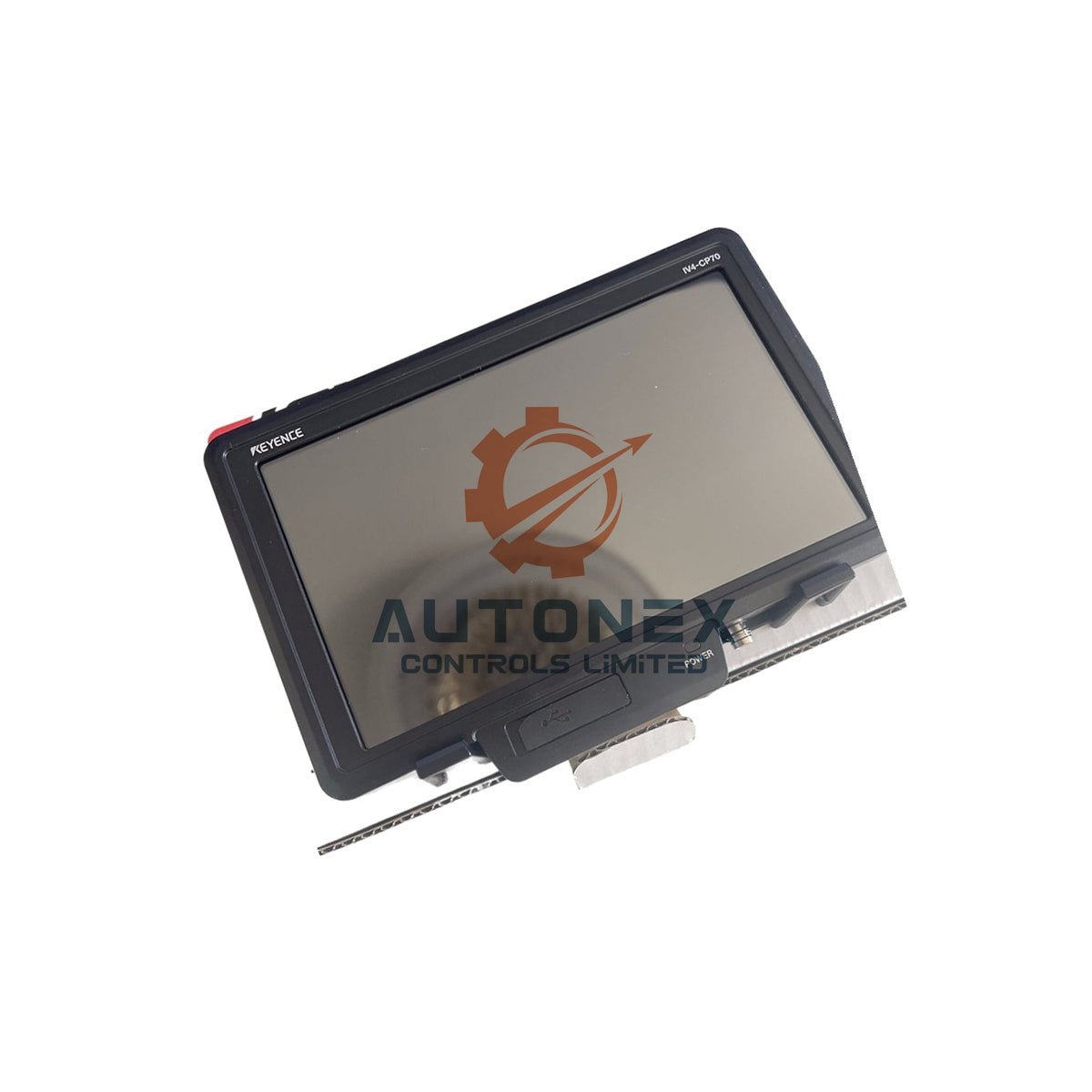

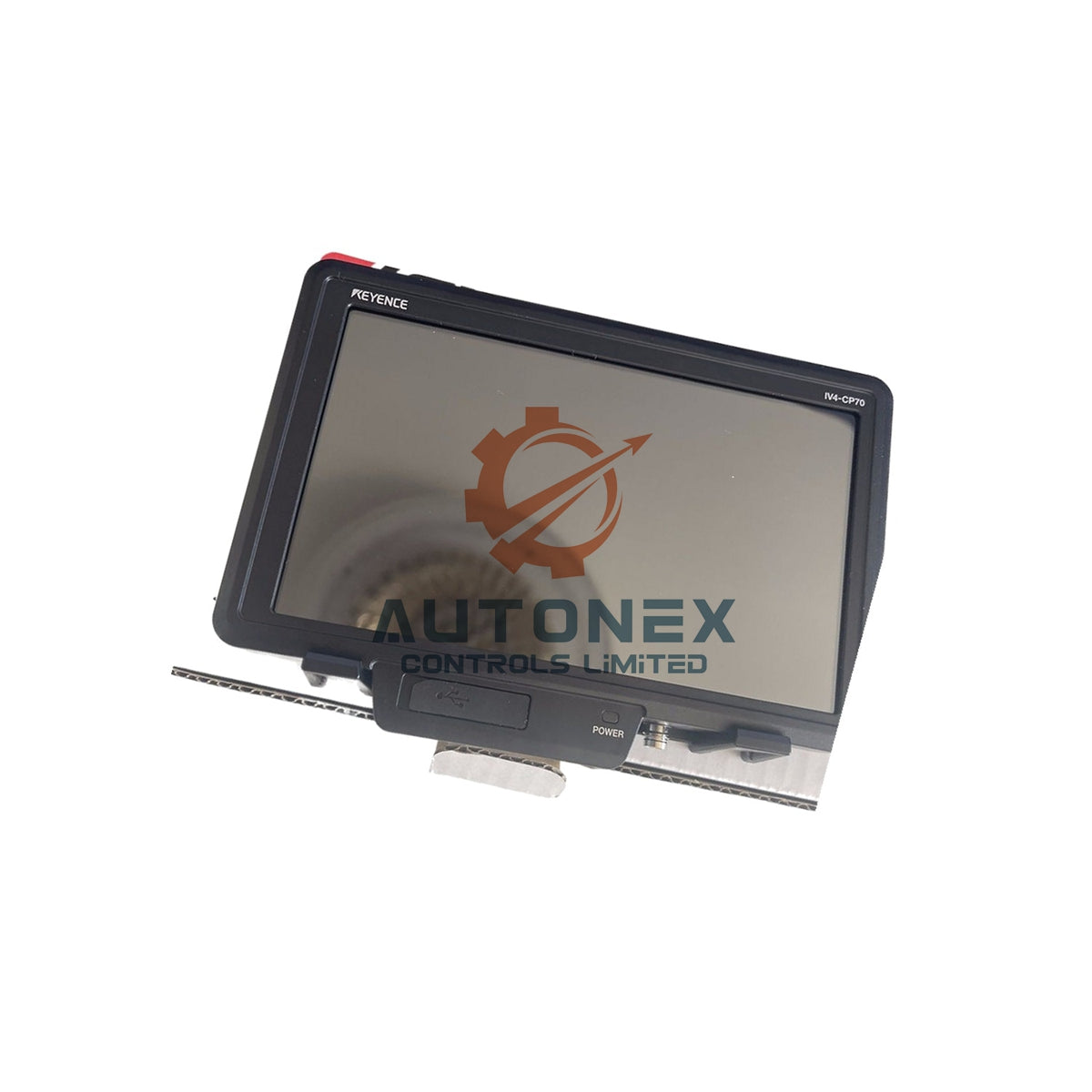

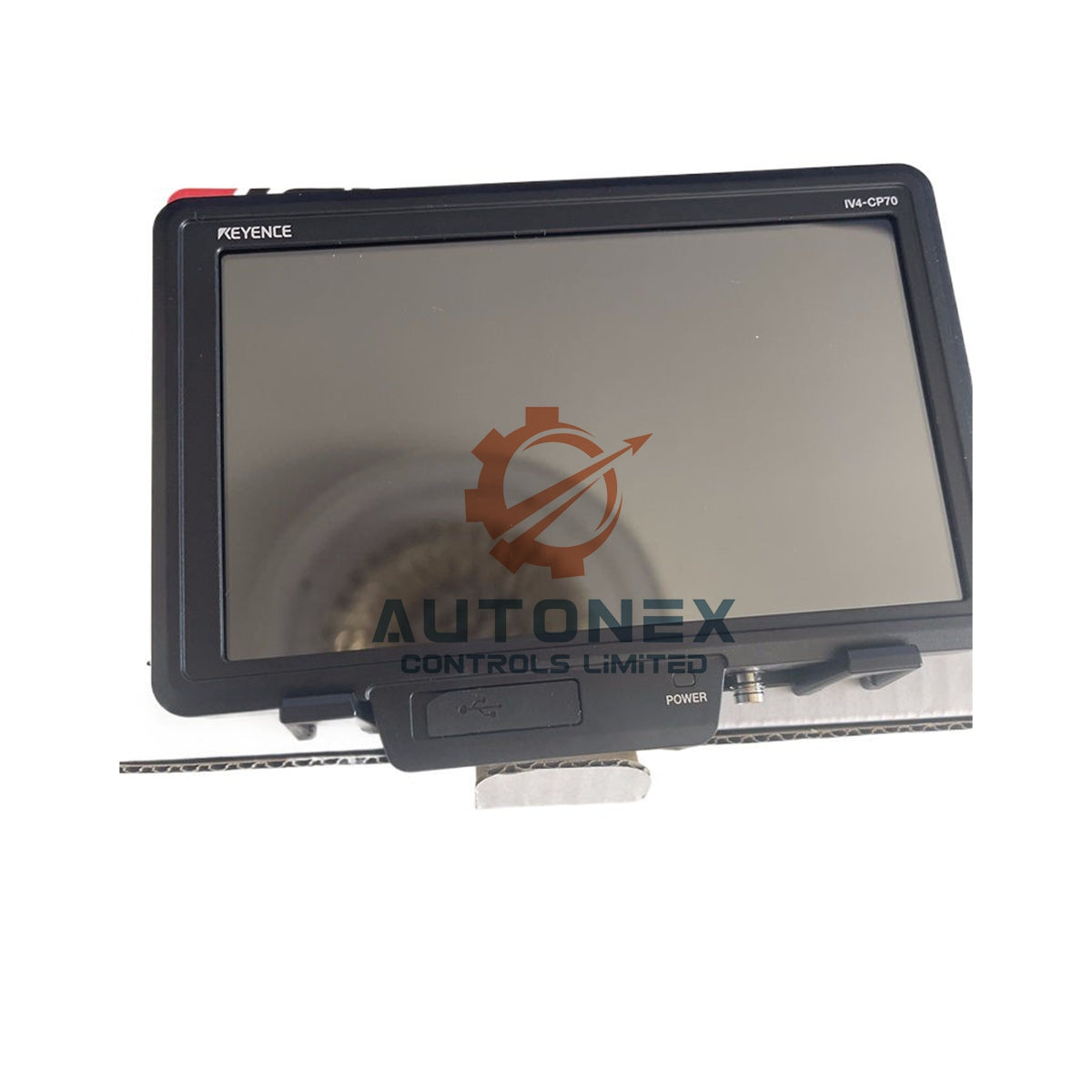

IV4-CP70 Ovládací panel Keyence - 7-palcová dotyková obrazovka

Ovládací panel snímača videnia Keyence IV4-CP70 – 7-palcový dotykový displej

Technické špecifikácie zariadenia Keyence IV4-CP70

• Značka: Keyence
• Model: IV4-CP70
• Séria: séria IV4
• Typ: Ovládací panel
• Displej: 7-palcový farebný LCD TFT, 1024 x 600 (WSVGA)
• Dotykový panel: Analógový rezistívny
• Podsvietenie: Biela LED, približne 50000 hodín pri 25 C
• Vstavané porty: Ethernetový konektor M12 s 8 pinmi a kódovaním X (1000BASE-T/100BASE-TX), USB Type-A (1 port)
• Protokoly: Server VNC
• Rozšírenie komunikácie: Žiadne
• Napájacie napätie: 24 VDC +25%/-20%
• Spotreba energie: 0.9 A alebo menej pri 19.2 V
• Priemerná spotreba energie: 6.0 W
• Prevádzková teplota: 0 až +50°C, bez zamŕzania
• Relatívna vlhkosť: 85% RH alebo menej, bez kondenzácie
• Stupeň ochrany: IP40
• Odolnosť proti pádu: Pád z výšky 1.3 m na betón, 2-krát, v ľubovoľnom smere
• Odolnosť proti vibráciám: 10 až 500 Hz, 0.816 G^2/Hz, smery X/Y/Z
• Materiál: Kryt PC; napájací konektor z mosadze s niklovaným povrchom; ethernetový konektor zo zliatiny zinku s niklovaným povrchom/LCP; kryt USB konektora EPDM; stylus POM
• Hmotnosť: Približne 540 g samotná jednotka, približne 590 g s adaptérom na montáž na stenu a stylusom

Kľúčové vlastnosti

• 7-palcový displej WSVGA zobrazuje obraz zo snímača a nastavenia s vysokou ostrosťou.
• Analógový rezistívny dotykový panel reaguje pri nastavovaní na dotyk prsta alebo stylusu.
• Biele LED podsvietenie má životnosť približne 50000 hodín pri 25 C.
• Podpora vstavaného servera VNC umožňuje vzdialený prístup k obrazovke cez sieť.
• Ethernetový port M12 s kódovaním X podporuje prenosové rýchlosti 1000BASE-T a 100BASE-TX.
• Jeden port USB Type-A slúži na pripojenie kompatibilných externých zariadení a prenos dát.

Odolnosť voči prostrediu a ochrana

• IV4-CP70 pracuje pri teplotách od 0 do +50°C bez zamŕzania.
• Relatívna vlhkosť do 85% RH nespôsobuje počas prevádzky kondenzáciu.
• Stupeň ochrany IP40 zabraňuje vniknutiu pevných predmetov väčších ako 1 mm.
• Jednotka vydrží dva pády z výšky 1.3 m na betón v ľubovoľnom smere.
• Odolnosť proti vibráciám pokrýva rozsah 10 až 500 Hz pri 0.816 G^2/Hz v osiach X, Y a Z.
• Kryt z PC a niklované konektory odolávajú opotrebovaniu v priemyselnom prostredí.

Návod na inštaláciu IV4-CP70

• Pripevnite panel na rovný povrch pomocou adaptéra na montáž na stenu.
• Pripojte napájanie 24 VDC v rozsahu tolerancie napätia +25%/-20%.
• Na sieťovú komunikáciu použite ethernetový konektor M12 s 8 pinmi a kódovaním X.
• Pripojte kompatibilné zariadenia k portu USB Type-A na výmenu dát.
• Udržujte teplotu v mieste inštalácie v rozsahu 0 až +50°C a relatívnu vlhkosť pod 85% RH.
• Káble veďte mimo zdrojov silných vibrácií, aby ste chránili kontakty konektorov.
• Overte, či stupeň ochrany IP40 vyhovuje umiestneniu panela a či nedôjde k jeho vystaveniu vode.

Obsah balenia

• 1 x IV4-CP70, hlavná jednotka ovládacieho panela
• 1 x Adaptér na montáž na stenu
• 1 x Stylus (materiál POM)
• 1 x Napájací konektor
• 1 x Kryt USB konektora (EPDM)
• 1 x Stručný návod na použitie

Doprava a doručenie

• Objednávky odosielame prostredníctvom spoločností FedEx, UPS a DHL.
• Tovar skladom odosielame do 5 dní.
• Vrátenie tovaru umožňujeme do 30 dní od doručenia.
• Ku každej objednávke dodávame nové originálne jednotky.
• Pred hromadnou objednávkou kontaktujte náš obchodný tím a overte dostupnosť na sklade.

Často kladené otázky

• Otázka: Akú veľkosť a rozlíšenie displeja ponúka IV4-CP70?
  Odpoveď: Používa 7-palcový farebný LCD TFT displej s rozlíšením 1024 x 600 WSVGA.
• Otázka: Aká je spotreba energie zariadenia IV4-CP70?
  Odpoveď: Pri napätí 19.2 V odoberá 0.9 A alebo menej, priemerná spotreba je 6.0 W.
• Otázka: Aký ethernetový konektor používa IV4-CP70?
  Odpoveď: Používa konektor M12 s 8 pinmi a kódovaním X pre 1000BASE-T/100BASE-TX.
• Otázka: Aký rozsah prevádzkových teplôt podporuje IV4-CP70?
  Odpoveď: Pracuje pri teplotách od 0 do +50°C bez zamŕzania.
• Otázka: Aký stupeň ochrany má IV4-CP70?
  Odpoveď: Jednotka má stupeň ochrany IP40.
• Otázka: Podporuje IV4-CP70 vzdialený prístup?
  Odpoveď: Áno, podporuje protokol servera VNC na vzdialený prístup k obrazovke.
• Otázka: Akú odolnosť proti pádu má IV4-CP70?
  Odpoveď: Vydrží dva pády z výšky 1.3 m na betón v ľubovoľnom smere.
• Otázka: Koľko váži IV4-CP70?
  Odpoveď: Samotná jednotka váži približne 540 g, s adaptérom a stylusom 590 g.
• Otázka: Je IV4-CP70 skladom a ako rýchlo ho odosielate?
  Odpoveď: Máme ho skladom a odosielame do 5 dní prostredníctvom DHL, FedEx alebo UPS.
• Otázka: Aké sú podmienky vrátenia IV4-CP70?
  Odpoveď: Vrátenie tovaru prijímame do 30 dní a dodávame nové originálne jednotky.
