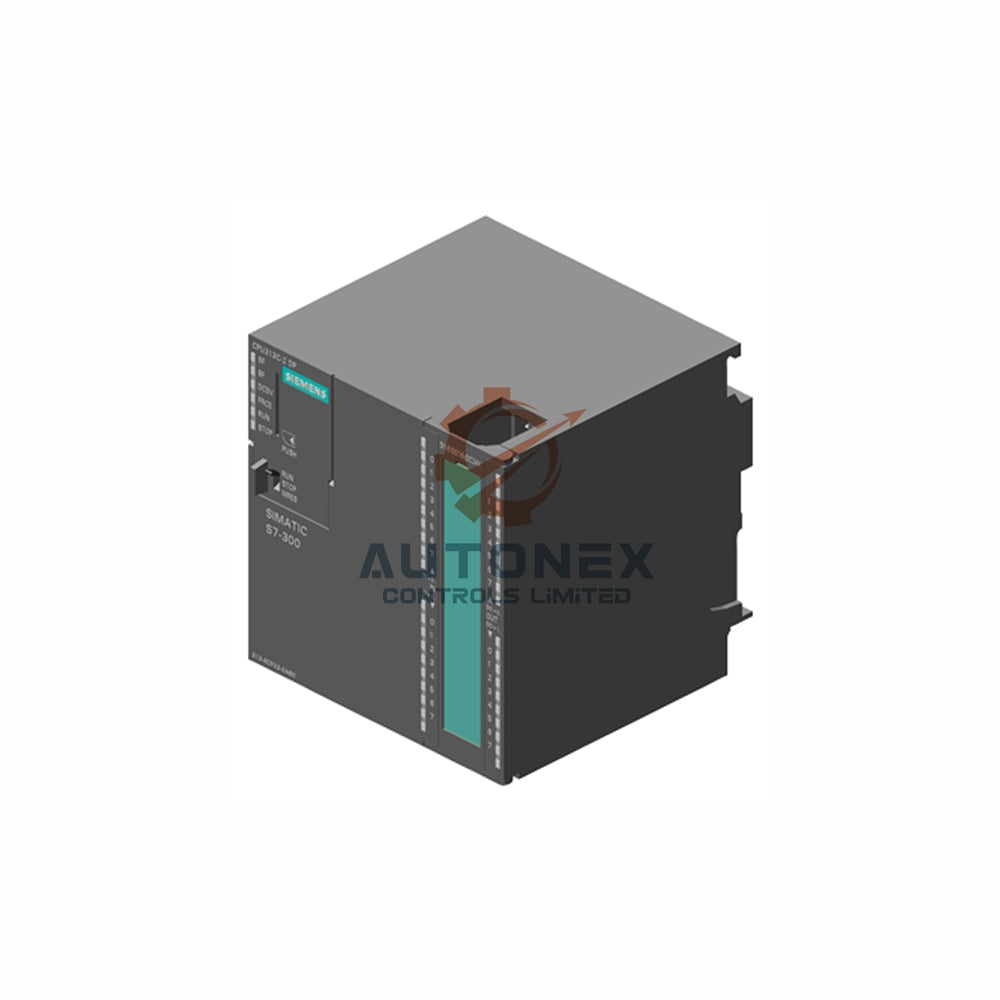

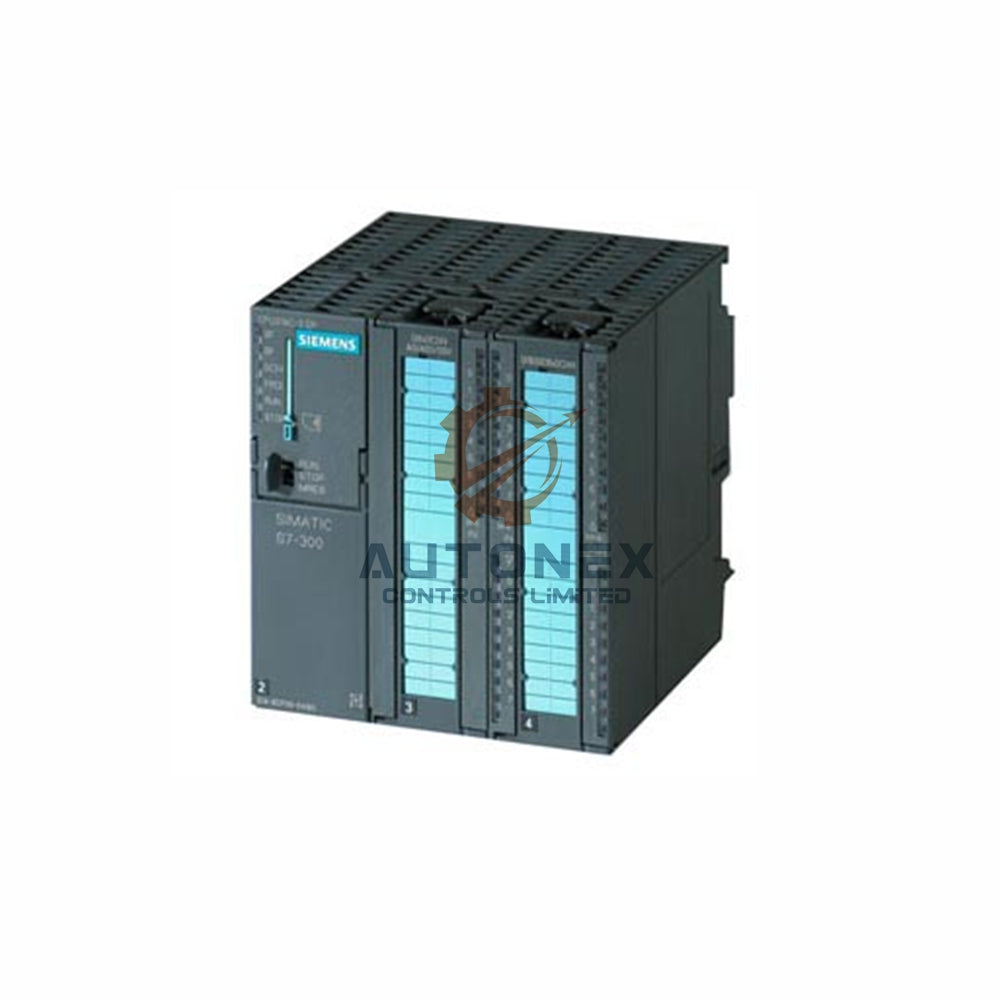

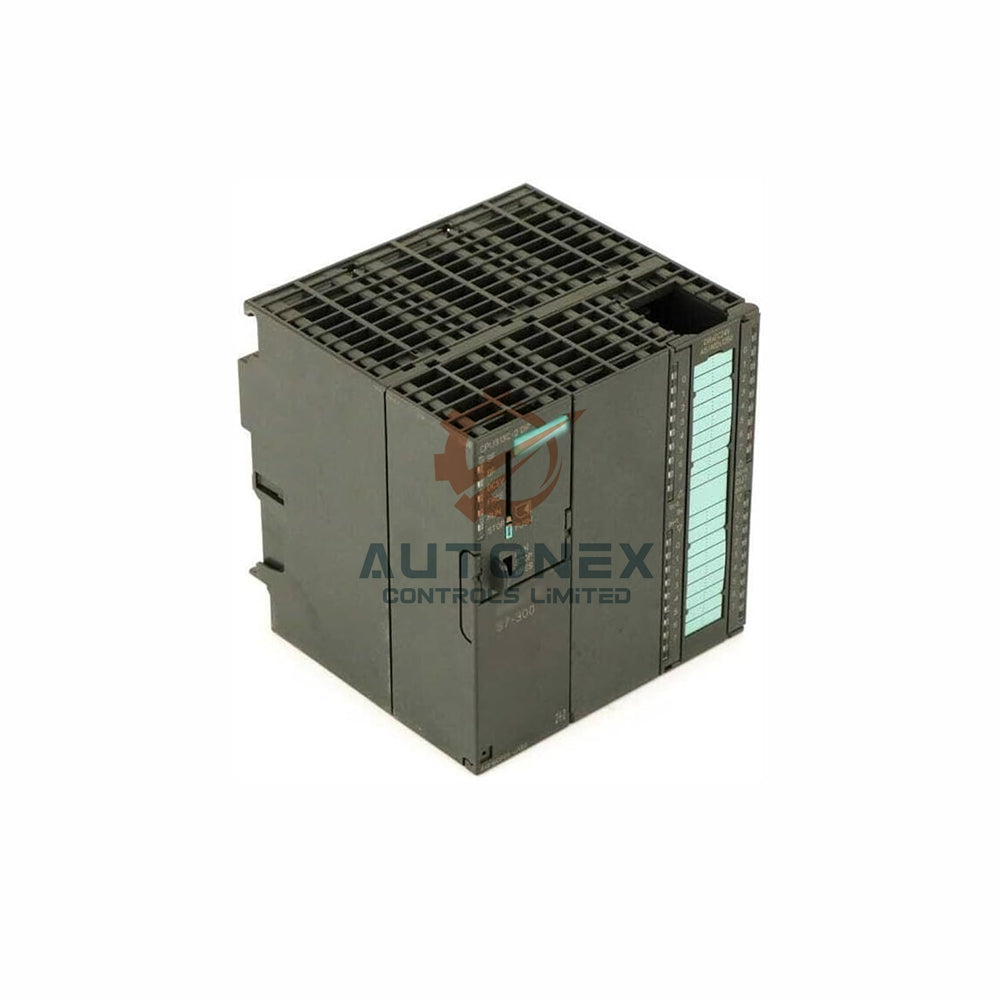

6ES7312-5BE03-0AB0 Siemens SIMATIC S7-300 kompaktný procesor

6ES7312-5BE03-0AB0 Siemens SIMATIC S7-300 CPU 312C Kompaktná CPU

Kľúčové technické špecifikácie

• Značka: Siemens
• Model: 6ES7312-5BE03-0AB0
• Kategória: Kompaktná CPU / náhradný diel
• Séria: SIMATIC S7-300, CPU 312C
• Verzia hardvéru: 01
• Verzia firmvéru: V2.6
• Programovací balík: STEP 7 V5.3 SP2 alebo novší s aktualizáciou HW
• Napájacie napätie: menovité 24 V DC, povolený rozsah 20,4 V až 28,8 V
• Spotreba prúdu: menovitá 500 mA, typická bez zaťaženia 60 mA
• Zapínací prúd: typicky 11 A, I²t 0,7 A²·s
• Stratový výkon: typicky 6 W
• Pracovná pamäť: integrovaná 32 kbyte, nerozšíriteľná
• Načítavacia pamäť: zásuvná MMC, max. 4 Mbyte
• Uchovanie údajov: minimálne 10 rokov na MMC po poslednom programovaní
• Čas bitovej operácie: typicky 0,2 µs, maximálne 0,4 µs
• Čas operácie so slovom: typicky 0,4 µs
• Čas operácie s pohyblivou desatinnou čiarkou: typicky 6 µs
• Digitálne vstupy: 10, menovité 24 V DC
• Digitálne výstupy: 6, menovitý prúd 500 mA, z toho 2 vysokorýchlostné
• Rýchle čítače: 2, do 10 kHz
• Rozhranie: 1 x RS 485 MPI, max. dĺžka kábla bez opakovača 50 m
• Prevádzková teplota: 0 °C až 60 °C vo vodorovnej polohe, 0 °C až 40 °C vo zvislej polohe
• Rozmery: šírka 80 mm, výška 125 mm, hĺbka 130 mm
• Hmotnosť: približne 409 g

Výkon a pamäť

• CPU spracuje celkovo 1 024 blokov naprieč DB, FC a FB.
• Dátové bloky siahajú od DB1 po DB511, pričom každý môže mať veľkosť až 16 kbyte.
• Počet funkčných blokov a volaní funkcií dosahuje 1 024, s limitom veľkosti 16 kbyte.
• Organizačné bloky pokrývajú úlohy voľného cyklu, časového alarmu, oneskoreného alarmu a cyklického prerušenia.
• Hĺbka vnorenia dosahuje 8 pre každú prioritnú triedu a 4 v chybovom OB.
• IEC čítače a IEC časovače fungujú ako typy SFB bez pevného obmedzenia počtu.
• Pamäť príznakov ponúka 128 bajtov, pričom MB 0 až MB 127 môžu byť zálohované.
• Softvérové hodiny sledujú čas s maximálnou odchýlkou 15 sekúnd za deň.

Podrobnosti o digitálnych vstupoch a výstupoch

• Vstupný signál „0“ je v rozsahu -3 V až +5 V, zatiaľ čo signál „1“ je v rozsahu +15 V až +30 V.
• Vstupný prúd pre signál „1“ je typicky približne 9 mA.
• Oneskorenie vstupu je možné parametrizovať na 0,1, 0,3, 3 alebo 15 ms.
• Čítačové vstupy reagujú do maximálne 48 µs pri prechode z „0“ na „1“.
• Tienený vstupný kábel môže mať dĺžku až 1 000 m, technologické funkcie ju však obmedzujú na 100 m.
• Výstupy poskytujú pre signál „1“ najmenej L+ mínus 0,8 V.
• Výstupný prúd sa pohybuje od minimálne 5 mA do maximálne 0,6 A na kanál.
• Ochrana proti skratu funguje elektronicky s typickým prahom 1 A.
• Spínanie odporovej záťaže dosahuje 100 Hz a impulzné výstupy 2,5 kHz.

Návod na inštaláciu

• CPU namontujte na štandardnú lištu S7-300 s maximálne 8 modulmi v ráme.
• Použite iba 1 rám, pretože táto kompaktná CPU nepodporuje rozširujúce jednotky.
• 40-pinový predný konektor pripojte pred privedením napájania 24 V DC.
• Vložte mikro pamäťovú kartu na uloženie programu a uchovanie údajov.
• Napájacie vedenia chráňte ističom typu C s hodnotou najmenej 2 A.
• Tienené káble pre štandardné digitálne signály udržiavajte v dĺžke do 1 000 m.
• Oneskorenia vstupov a rozsahy zálohovania nastavte v STEP 7 počas konfigurácie hardvéru.
• Pri prevádzke zbernice bez opakovača overte, že vedenie MPI nepresahuje 50 m.

Obsah balenia

• 1 x Siemens 6ES7312-5BE03-0AB0 kompaktný modul CPU 312C
• 1 x 40-pinový predný konektor
• 1 x Antistatické ochranné vrecko
• 1 x Originálna obalová krabica Siemens

Doprava a podpora

• Objednávky odosielame do 5 dní po potvrdení platby.
• Na rýchle medzinárodné doručenie využívame spoločnosti FedEx, UPS a DHL.
• Na oprávnené nepoužité výrobky ponúkame 30-dňové vrátenie.
• Naše skladové zásoby sú úplne nové a originálne, s dostupnosťou v reálnom čase.
• V prípade hromadných objednávok alebo technických otázok môžete kontaktovať náš predajný tím.

Často kladené otázky

• Otázka: Vyžaduje 6ES7312-5BE03-0AB0 mikro pamäťovú kartu?
  Odpoveď: Áno, CPU vyžaduje MMC na uloženie programu a uchovanie údajov bez batérie.
• Otázka: Koľko digitálnych vstupov a výstupov táto CPU ponúka?
  Odpoveď: Ponúka 10 digitálnych vstupov a 6 digitálnych výstupov, z toho 2 vysokorýchlostné výstupy.
• Otázka: Aká je maximálna pracovná pamäť tejto CPU?
  Odpoveď: Ponúka integrovanú pracovnú pamäť s kapacitou 32 kbyte a nie je možné ju ďalej rozšíriť.
• Otázka: Môžem k tejto kompaktnej CPU pridať rozširujúce moduly?
  Odpoveď: Nie, podporuje 0 rozširujúcich jednotiek a iba 1 rám s maximálne 8 modulmi.
• Otázka: Aké komunikačné rozhranie používa CPU 312C?
  Odpoveď: Používa jedno rozhranie RS 485 MPI s maximálnou dĺžkou kábla 50 m.
• Otázka: Aký je rozsah napájacieho napätia tohto modulu?
  Odpoveď: Pracuje s menovitým napätím 24 V DC, pričom povolený rozsah je 20,4 V až 28,8 V.
• Otázka: Ako rýchle sú integrované čítače?
  Odpoveď: Dva rýchle čítače dosahujú maximálnu frekvenciu 10 kHz.
• Otázka: Ako dlho MMC uchováva údaje po programovaní?
  Odpoveď: MMC uchováva údaje najmenej 10 rokov po poslednom programovaní.
• Otázka: Ako rýchlo tento výrobok odosielate?
  Odpoveď: Máme ho na sklade a odosielame ho do 5 dní prostredníctvom DHL, FedEx alebo UPS.
• Otázka: Prijímate vrátenia?
  Odpoveď: Áno, v rámci našich štandardných podmienok vrátenia ponúkame 30-dňové vrátenie.
