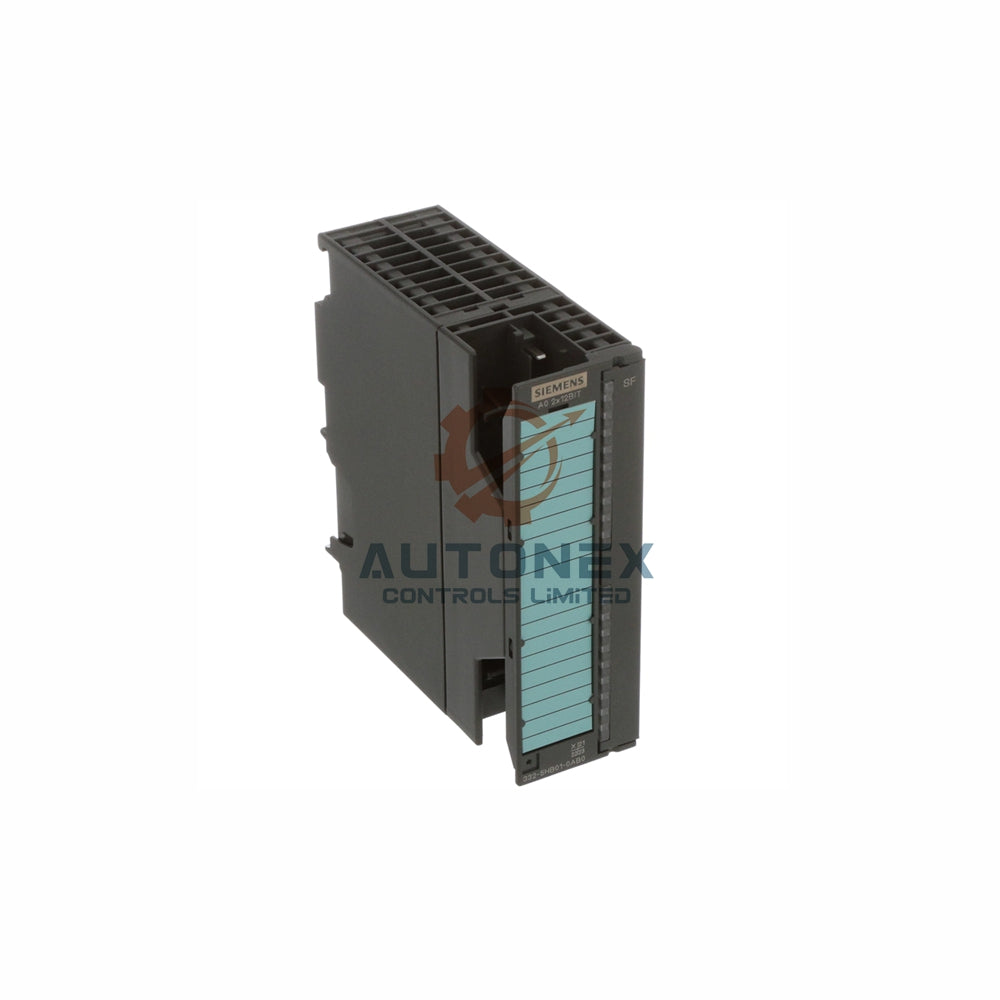

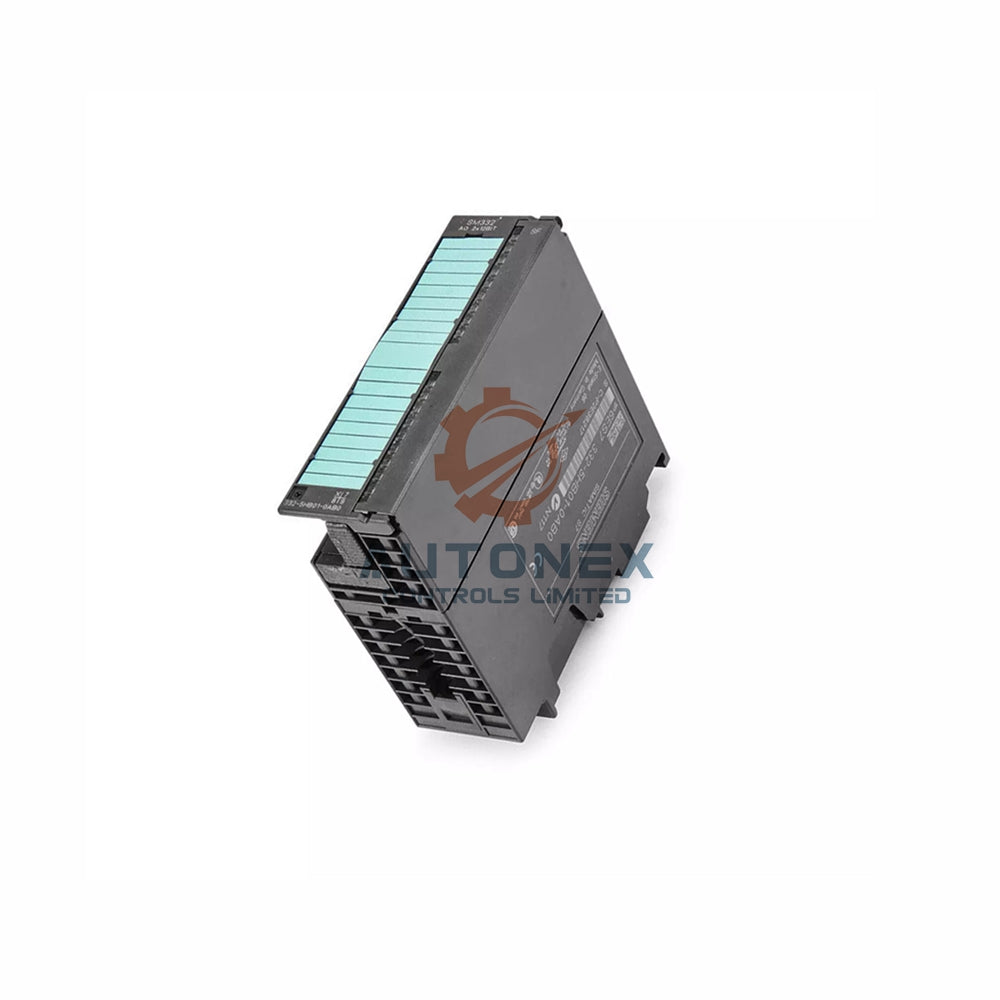

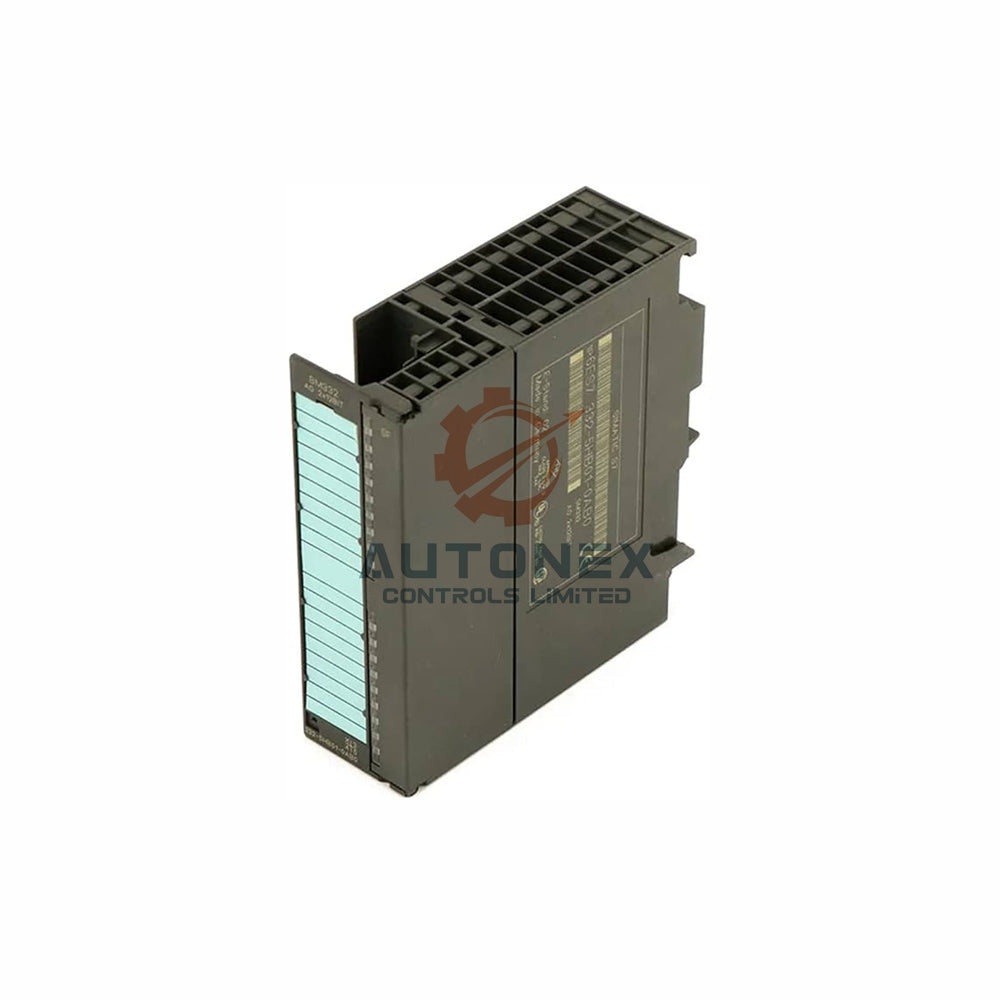

Moduł wyjść cyfrowych Siemens SM522 6ES7522-1BL01-0AB0 S7-1500

6ES7522-1BL01-0AB0 Siemens SIMATIC S7-1500 SM522 Moduł wyjść cyfrowych

• Marka i model: Siemens 6ES7522-1BL01-0AB0 – moduł wyjść cyfrowych SIMATIC S7-1500 SM522.
• Kanały wyjściowe: 32 wyjścia cyfrowe (24V DC), 0,5A na kanał, z zabezpieczeniem przed zwarciem.
• Częstotliwość przełączania: Obsługuje do 100 Hz dla obciążeń rezystancyjnych i 10 Hz dla indukcyjnych.
• Izolacja elektryczna: Galwaniczna izolacja między kanałami a magistralą tylnego panelu.
• Diagnostyka: Zintegrowane wykrywanie przerwania przewodu i zwarcia dla każdej grupy wyjść.

Specyfikacje techniczne i wydajność

• Napięcie wyjściowe: 24V DC (20,4V do 28,8V) z ochroną przed odwrotną polaryzacją.
• Prąd wyjściowy: 0,5A na kanał (maksymalnie), całkowity prąd 4A na grupę.
• Częstotliwość przełączania: 100 Hz dla obciążeń rezystancyjnych; 10 Hz dla indukcyjnych.
• Zakres temperatur: Praca w temperaturze od 0°C do 60°C; przechowywanie od -40°C do +70°C.
• Odporność EMC: Zgodność z normą EN 61000-6-2 dla środowisk przemysłowych.
• Czas reakcji: Typowe opóźnienie załączenia/wyłączenia 0,5 ms.
• Klasa ochrony: IP20 do montażu w szafach sterowniczych.

Instrukcja montażu i podłączenia

• Zamontuj moduł na standardowej szynie DIN wewnątrz stacji S7-1500.
• Podłącz blok zaciskowy za pomocą dołączonego złącza czołowego (40-pinowego).
• Podłącz obciążenia do wyznaczonych zacisków wyjściowych (1-32) oraz wspólnego zasilania.
• Używaj ekranowanych kabli przy długich trasach przewodów, aby zmniejszyć zakłócenia elektromagnetyczne.
• Skonfiguruj moduł za pomocą oprogramowania TIA Portal lub STEP 7.

Zawartość opakowania

• 6ES7522-1BL01-0AB0 moduł wyjść cyfrowych (SM522).
• Złącze czołowe – blok zaciskowy na śruby do okablowania polowego.
• Taśmy do oznaczania i opaski kablowe do uporządkowanego montażu.
• Złącze magistrali do komunikacji z tylnym panelem.

Logistyka i wysyłka

• Wysyłamy na cały świat za pośrednictwem FedEx, UPS lub DHL z numerem śledzenia.
• Standardowy czas dostawy to 1 dzień roboczy z naszego magazynu.
• Wszystkie jednostki są nowe i oryginalne, pochodzące z autoryzowanego magazynu Siemens.
• Utrzymujemy duże stany magazynowe dla natychmiastowej wysyłki.

Najczęściej zadawane pytania

• P: Czy ten moduł jest nowy i oryginalny?
  O: Tak, dostarczamy 100% nowe, oryginalne moduły Siemens 6ES7522-1BL01-0AB0 bezpośrednio z autoryzowanego magazynu fabrycznego.
• P: Jak szybko możecie wysłać?
  O: Wysyłamy w ciągu 5 dni roboczych od potwierdzenia zamówienia; często tego samego lub następnego dnia przez DHL/FedEx/UPS.
• P: Jaka jest maksymalna częstotliwość przełączania dla obciążeń indukcyjnych?
  O: Moduł obsługuje 10 Hz dla obciążeń indukcyjnych i 100 Hz dla rezystancyjnych.
• P: Czy moduł obsługuje wyjścia 120V AC?
  O: Nie, obsługuje tylko wyjścia cyfrowe 24V DC zgodnie ze specyfikacją.
• P: Jaki jest całkowity prąd na grupę wyjść?
  O: Każda grupa obsługuje do 4A całkowitego prądu (0,5A na kanał).
• P: Czy złącze czołowe jest dołączone do opakowania?
  O: Tak, dołączamy złącze czołowe na śruby dla łatwego okablowania.
• P: Czy mogę zwrócić produkt, jeśli nie będzie potrzebny?
  O: Tak, oferujemy 30-dniowy zwrot dla nieużywanych produktów w oryginalnym opakowaniu.
