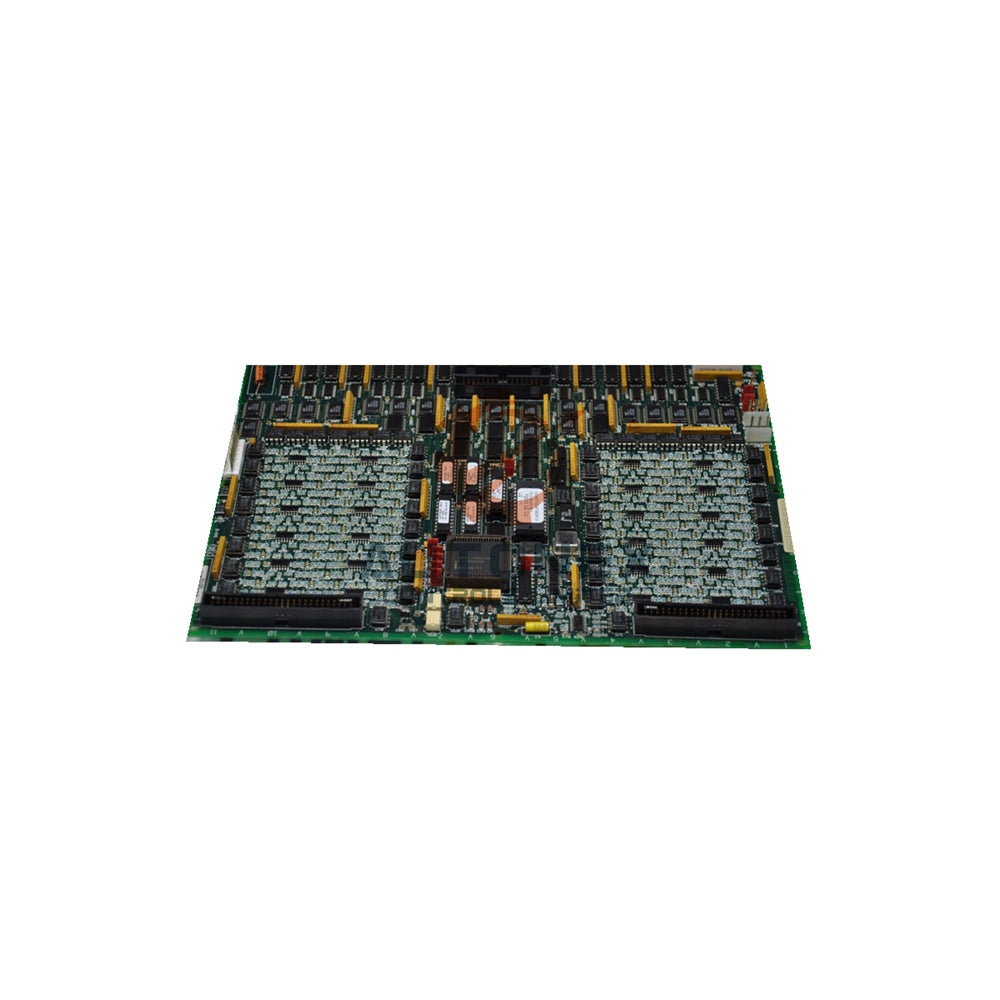

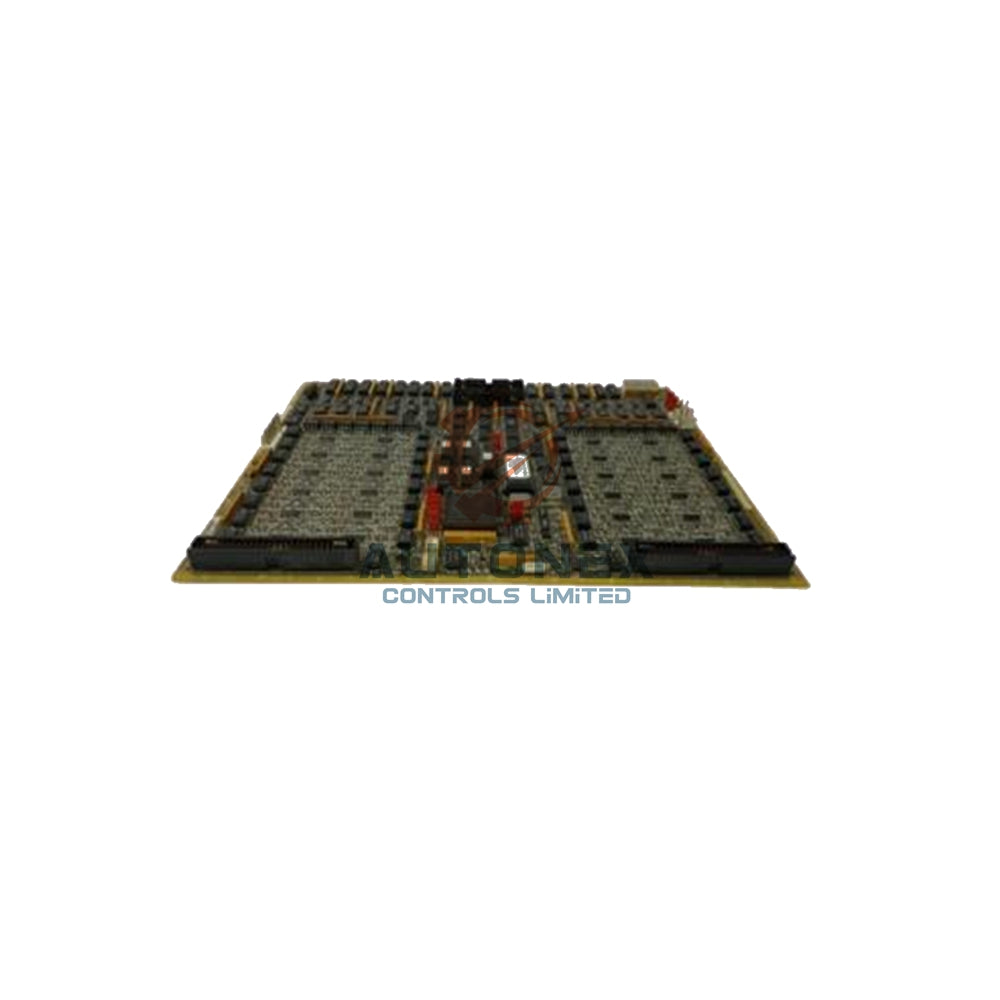

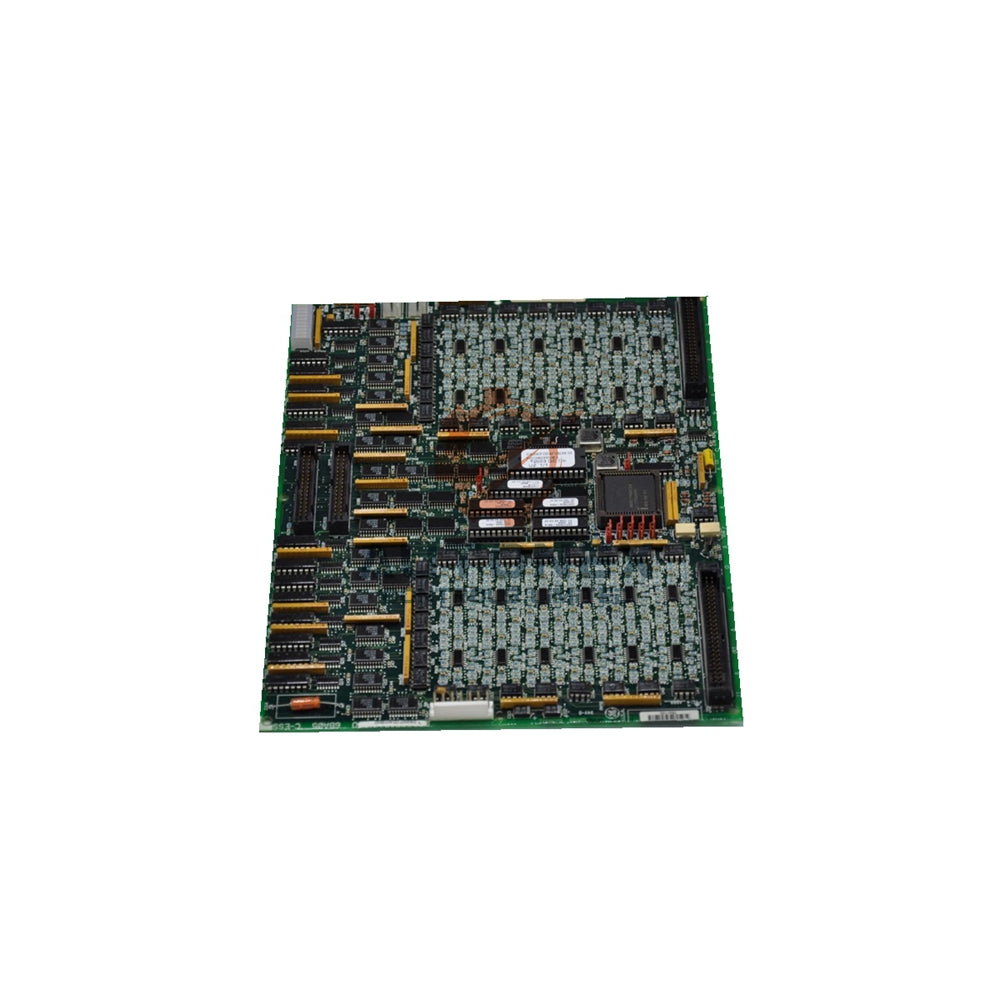

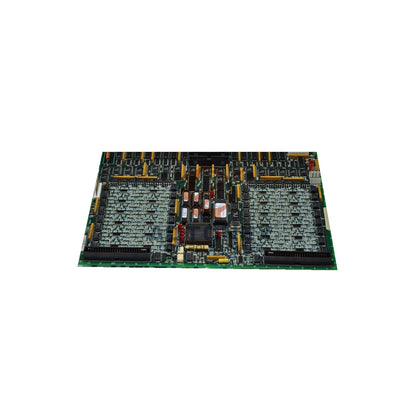

Scheda I/O digitale GE DS215TCDAG1BZZ01A Mark V

DS215TCDAG1BZZ01A - Scheda I/O Digitale con Firmware per la Serie Mark V di GE Digital

Specifiche Tecniche

• Marca: General Electric (GE)
• Modello: DS215TCDAG1BZZ01A
• Serie: Mark V
• Tipo di Prodotto: Scheda I/O Digitale con Firmware
• Riferimento Manuale: GEH-6195
• Firmware Opzionale: ZZ01A
• Quantità di Revisione: 1 revisione (classificata B)
• Paese di Produzione: Stati Uniti (USA)
• Funzione: Scheda I/O per controllo turbina
• Scheda Madre: DS215TCDAG1

Funzioni del Connettore e Flusso del Segnale

• Il connettore JP distribuisce l’alimentazione dalla scheda TCPS ai core Q11, Q21 e Q51.
• Il connettore JQ collega la presa JQR della scheda DTBA a DS215TCDAG1BZZ01A per i segnali di ingresso.
• Il connettore JR collega la presa JRR della scheda DTBB per trasmettere segnali di ingresso.
• JO1 invia segnali di uscita a contatto alla scheda TCRA nella posizione quattro.
• JO2 invia segnali di uscita a contatto alla scheda TCRA nella posizione cinque.
• JX1 utilizza un cavo a coppie intrecciate schermate per la trasmissione dati IONET.
• JX2 svolge la stessa funzione IONET come punto di connessione alternativo.
• Il core Q11 scrive segnali su JX2 sulla scheda TCEA nella posizione P1 core cinque.
• Il core Q51 scrive segnali sulla connessione JX sulla scheda CTBA all’interno del core R5.

Configurazione Hardware dei Jumper

• La scheda TCDA include otto jumper hardware per la configurazione.
• J1 e J8 sono utilizzati solo per test di fabbrica.
• J2 e J3 collegano le resistenze di terminazione IONET.
• J4, J5 e J6 configurano l’ID IONET per DS215TCDAG1BZZ01A.
• J7 controlla la funzione del timer di stall su questa scheda.
• Fare riferimento all’Appendice A per le impostazioni dettagliate dei jumper.
• L’interfaccia operatore mostra lo stato dei jumper hardware sullo schermo.
• Le costanti di configurazione I/O per le inversioni di contatto provengono dall’editor HMI.

Domande Frequenti (FAQ)

• D: DS215TCDAG1BZZ01A è nuovo e originale?
  R: Sì, forniamo solo schede GE nuove e originali con firmware.
• D: Avete questo modello in magazzino?
  R: Sì, abbiamo DS215TCDAG1BZZ01A in stock e pronto per la spedizione immediata.
• D: Cosa offre l’opzione firmware ZZ01A?
  R: ZZ01A è un pacchetto firmware opzionale che aggiunge specifiche funzionalità di elaborazione I/O.
• D: In cosa differisce questa scheda da DS215TCDAG1?
  R: Questa scheda include una revisione classificata B e il firmware opzionale ZZ01A.
• D: Quale metodo di montaggio richiede questa scheda?
  R: La scheda utilizza il montaggio standard su rack Mark V con guide laterali.
• D: Qual è l’intervallo di temperatura di funzionamento?
  R: Questa scheda funziona in modo affidabile da -30°C a +65°C come le altre schede I/O Mark V.
• D: Posso restituire il prodotto se non soddisfa le mie esigenze?
  R: Sì, supportiamo resi entro 30 giorni dalla data di consegna.
• D: Quale manuale copre l’installazione di questa scheda?
  R: Il manuale GE GEH-6195 fornisce istruzioni complete per installazione e configurazione.
