Ausgabemodul 1746-OB32 - Allen-Bradley

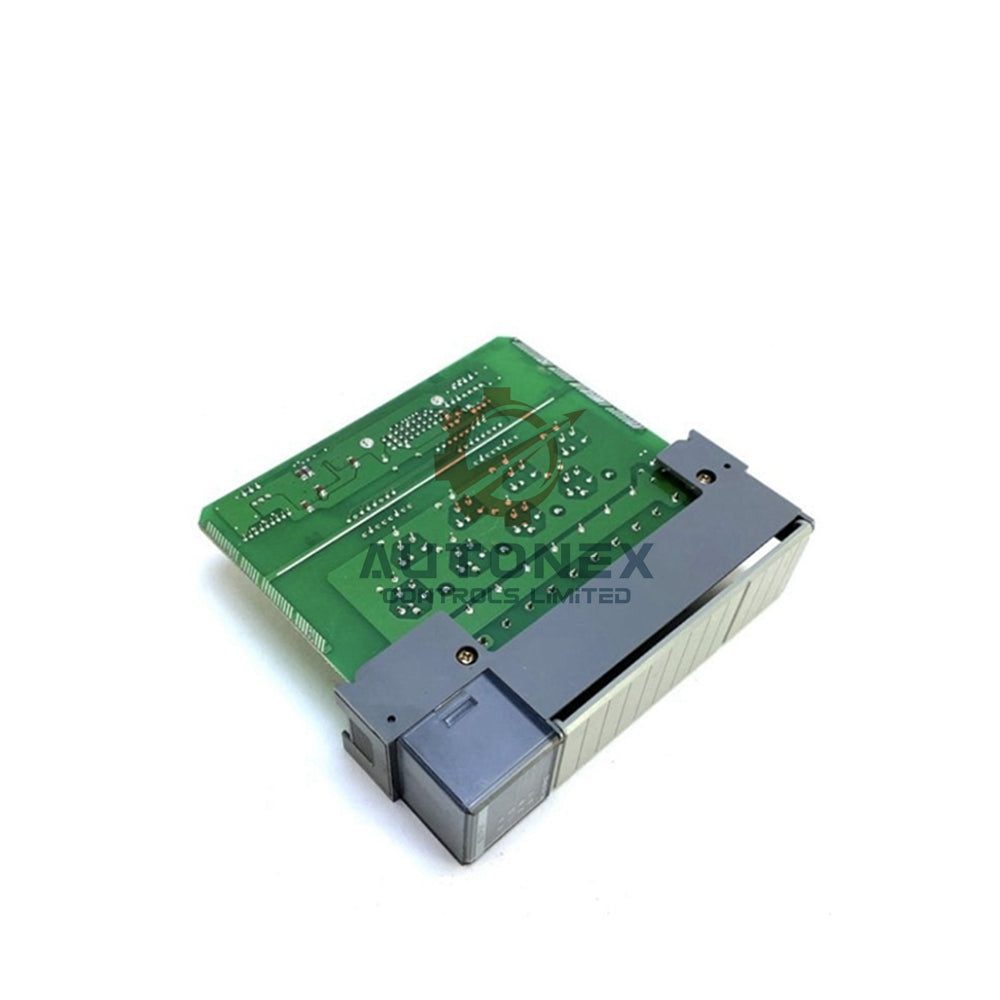

Allen-Bradley 1746-OB32 SLC 500 Digitales DC-Ausgangsmodul

Kerntechnische Spezifikationen

• Marke & Hersteller: Allen-Bradley
• Serie & Modell: SLC 500 Serie, 1746-OB32
• Modultyp: 32-Kanal Digitaler DC-Ausgang (Sourcing)
• Ausgangsspannungsbereich: 5 bis 50 Volt DC
• Nenn-Ausgang: 24V DC
• Ausgangsstrom: 0,5 Ampere pro Punkt (0,25A bei 60°C)
• Gesamtmodulstrom: maximal 8 Ampere
• Punkte pro Common: 16 Punkte (2 isolierte Gruppen)
• Backplane-Strom: 190 mA bei 5V DC
• Signalverzögerung: 0,1 ms EIN, 1,0 ms AUS

Leistungs- & Sicherheitsmerkmale

• Ausgangs-Isolation: Getestet bei 1500V AC für 1 Minute
• Schutzschaltung: Keine elektronische Sicherung (abhängig von externer Absicherung)
• Leckstrom im AUS-Zustand: maximal 1 mA
• Spannungsabfall: maximal 1,2V im EIN-Zustand bei 0,5A
• Spitzenstrom: 1,0A pro Punkt für 1 ms, wiederholbar alle 2 Sekunden
• Wärmeabgabe: 0,172W pro Punkt, 6,45W Gesamtmodul
• Störfestigkeit: Bewertet nach NEMA ICS 2-230 Standard
• Sicherheitszertifizierung: C-UL, UL gelistet für Klasse I, Div. 2, Gruppen A,B,C,D

Umwelt- & Haltbarkeitsbewertungen

• Betriebstemperatur: 0 bis 60 °C (32 bis 140 °F)
• Relative Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
• Vibrationsbeständigkeit: 2,5G bei 10-200 Hz
• Stoßfestigkeit: 30G im Betrieb
• Mindestlast: 1 mA pro Ausgangskanal

Häufig gestellte Fragen (FAQ)

• F: Wie viele Ausgangsgruppen hat das Modul?
  A: Das 1746-OB32 hat zwei Ausgangsgruppen mit jeweils 16 Punkten pro Common.
• F: Kann ich dieses Modul verwenden, um einen Wechselstrommotor direkt zu steuern?
  A: Nein. Das Modul liefert DC-Spannung. Sie müssen ein Zwischenrelais verwenden, um Wechselstromlasten zu schalten.
• F: Wie sind Ihre Versand- und Rückgabebedingungen?
  A: Wir versenden innerhalb von 5 Tagen über große Versanddienstleister und bieten eine 30-tägige Rückgabe für unbenutzte Artikel an.
• F: Verfügt das Modul über eingebaute elektronische Sicherungen?
  A: Nein, das 1746-OB32 enthält keinen elektronischen Schutz. Eine externe Sicherung ist erforderlich.
• F: Was ist die Hauptanwendung für dieses Modul?
  A: Es ist ideal für hochdichte, niederstromige Anwendungen wie Kontrolllampen, Summer und kleine Magnetventile.
