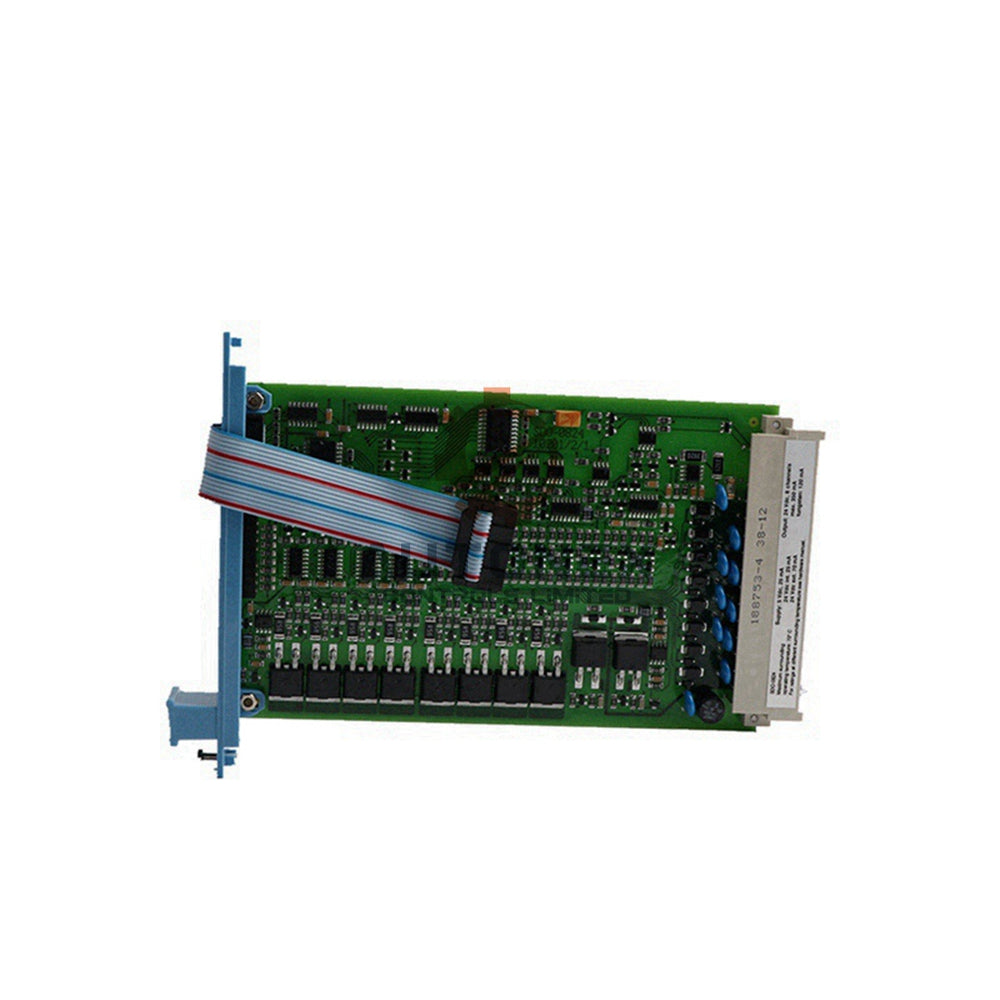

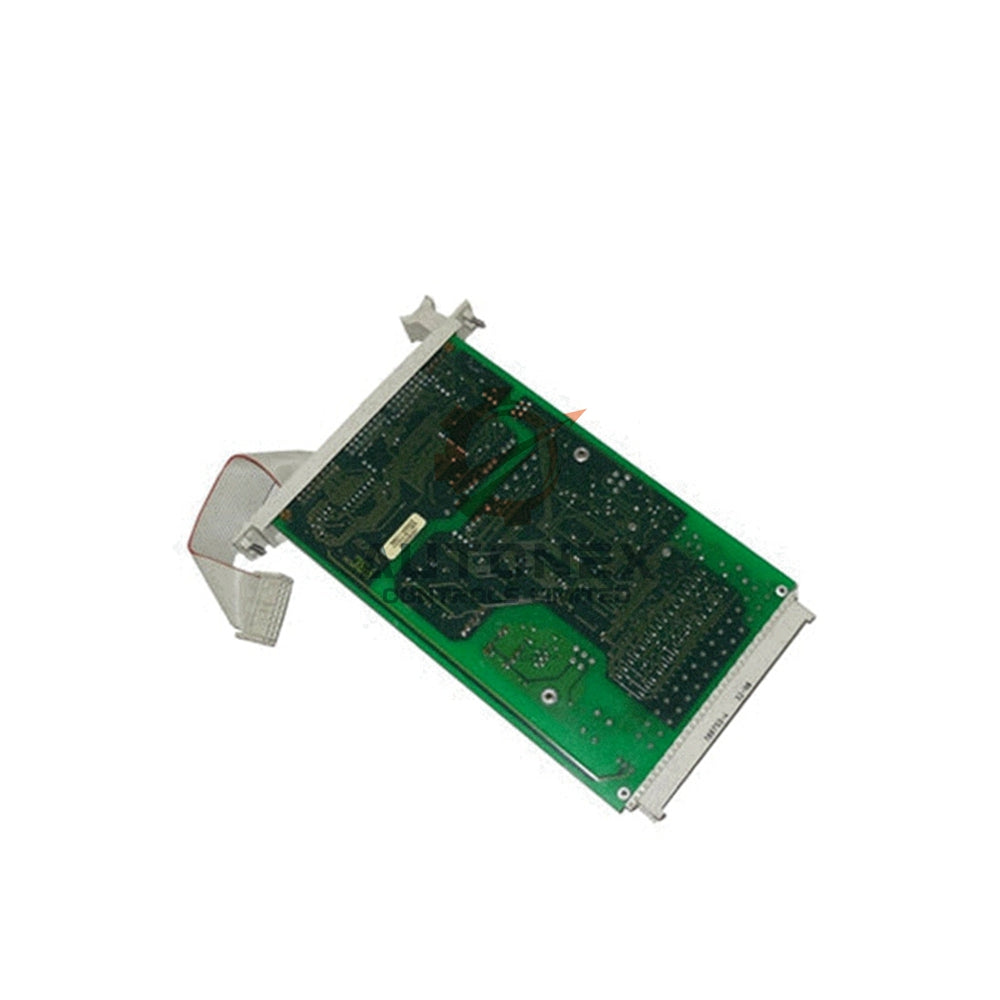

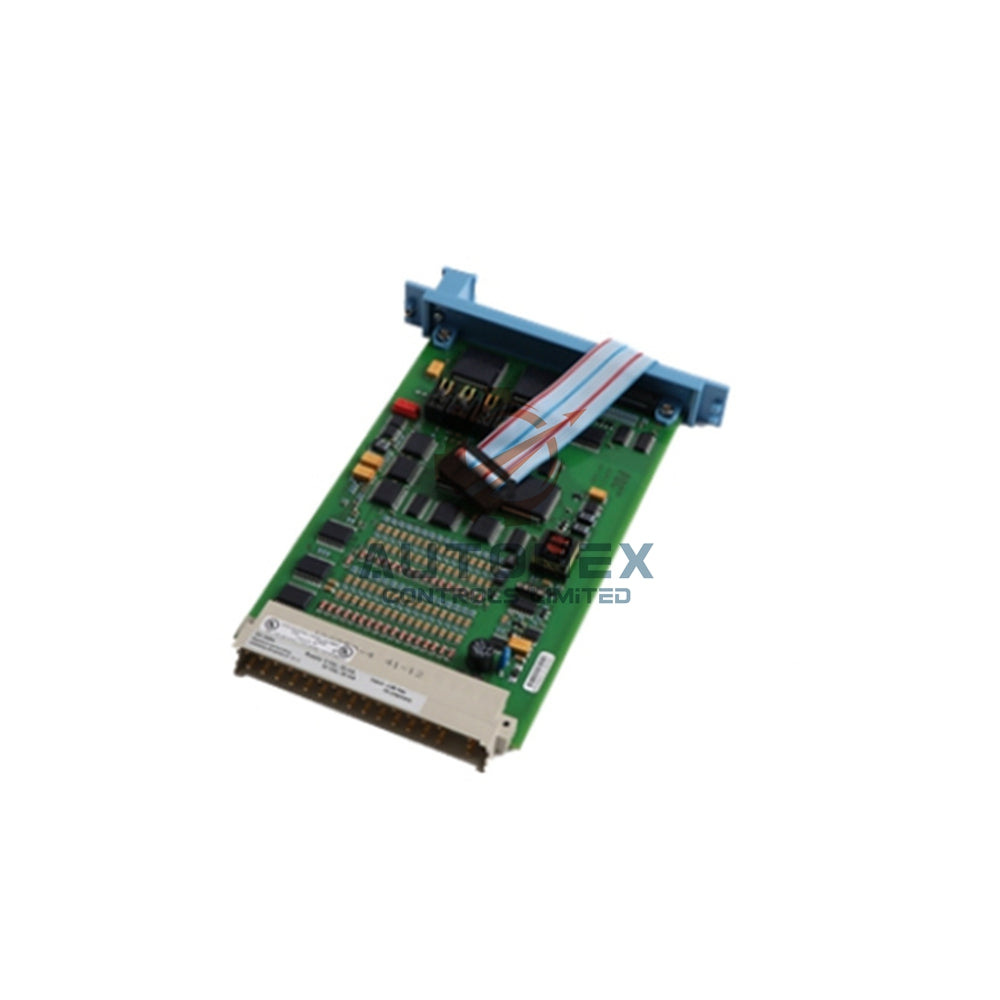

Honeywell FS-RO-1024 10-Kanal Relaismodul

Einführung in das Honeywell FS-RO-1024 Relais-Ausgangsmodul

Das Honeywell FS-RO-1024 (auch als FC-TRO-1024 bezeichnet) ist ein zertifiziertes Relais-Ausgangsmodul, das für sicherheitskritische Anwendungen entwickelt wurde. Es bietet robuste, elektrisch isolierte Schaltvorgänge für Feldlasten in anspruchsvollen Industrieumgebungen.

Kerntechnische Spezifikationen

• Hersteller: Honeywell
• Modellnummern: FS-RO-1024 / FC-TRO-1024
• Produkttyp: Relais-Ausgangsmodul
• Sicherheitszulassungen: CE, UL, TÜV, CSA (für sicherheitsrelevante Systeme)
• Anzahl der Kanäle: 10 unabhängige Relaiskanäle
• Kontaktbewertung: 2 A Dauerstrom pro Kanal
• Maximale Spannung: 48 Vac / 48 Vdc (IEC 1010 Überspannungskategorie III)

Elektrische & Schalttechnische Eigenschaften

• Maximal geschaltete Leistung:
  • Gleichstromlasten: 100 W
  • Wechselstromlasten: 1000 VA
• Kontaktmaterial: Goldbeschichtetes Silber-Kadmiumoxid (gewährleistet zuverlässiges Schalten bei niedrigen Strömen und Lichtbogenbeständigkeit).
• Die Relaiskontakte bieten vollständige galvanische Trennung zwischen der Steuerlogik und dem Lastkreis.

Physikalische & Montage-Spezifikationen

• Modulabmessungen (LxBxH): 60 x 70 x 54 mm (2,36 x 2,76 x 2,13 Zoll).
• Montage: Standardmäßige DIN EN-Schienen (TS32/TS35x7,5).
• Genutzte Schienenlänge: 61 mm (2,40 Zoll).
• Anschlüsse:
  • Schraubklemmen: Für Leiter bis zu 2,5 mm² (AWG 14) geeignet.
  • Abisolierlänge: 7 mm (0,28 Zoll).
  • Anziehdrehmoment: 0,5 Nm (0,37 ft.-lb.).

Anwendung & Sicherheitsintegration

• Ideal zur Steuerung von Aktoren, Alarmen, Anzeigen und kleinen Motorstartern in Sicherheitskreisen.
• Weit verbreitet in Notabschaltungssystemen (ESD), Brand- & Gassystemen (F&G) sowie Prozessabschaltungen.
• Die inhärente Isolation des Relais macht es ideal für die Schnittstelle zu unterschiedlichen Spannungsniveaus oder störanfälligen Lasten.
• Nahtlose Integration mit Honeywell Safety Manager und anderen kompatiblen Sicherheitssteuerungen.

Installations- & Verdrahtungsanleitung

• Montieren Sie das Modul auf einer standardmäßigen TS35-DIN-Schiene innerhalb eines zugelassenen Gehäuses.
• Stellen Sie ausreichenden Freiraum für Verkabelung und Wärmeabfuhr sicher.
• Verwenden Sie Leitungen bis zu 2,5 mm² (AWG 14), abisoliert auf 7 mm.
• Ziehen Sie die Schraubklemmen mit dem angegebenen Drehmoment von 0,5 Nm für sichere Verbindungen an.
• Halten Sie strikt die Strombegrenzung von 2 A und die Spannungsgrenze von 48 V pro Kanal ein, um Langlebigkeit und Sicherheit zu gewährleisten.

Verpackungs- & Versandinformationen

• Das Honeywell FS-RO-1024 Modul wird in schützenden, antistatischen Materialien verpackt.
• Die Lieferung umfasst das Relais-Ausgangsmodul.
• Wir versenden weltweit über zuverlässige Dienstleister wie FedEx, DHL und UPS.

Häufig gestellte Fragen (FAQ)

• Wie viele Relaisausgänge hat es? Es verfügt über 10 unabhängige Relaiskanäle.
• Wie hoch ist die Strombelastbarkeit? Jeder Kanal kann kontinuierlich 2 Ampere schalten.
• Welche Kontaktdetails gibt es? Die Kontakte sind goldbeschichtetes Silber-Kadmiumoxid für Zuverlässigkeit.
• Wie hoch ist die maximale Spannung? Die maximale Schaltspannung beträgt 48 V AC oder DC.
