Allen-Bradley - 1756-OF8IK Analogausgangsmodul Source: Allen-Bradley - 1756-OF8IK Analog Output Module

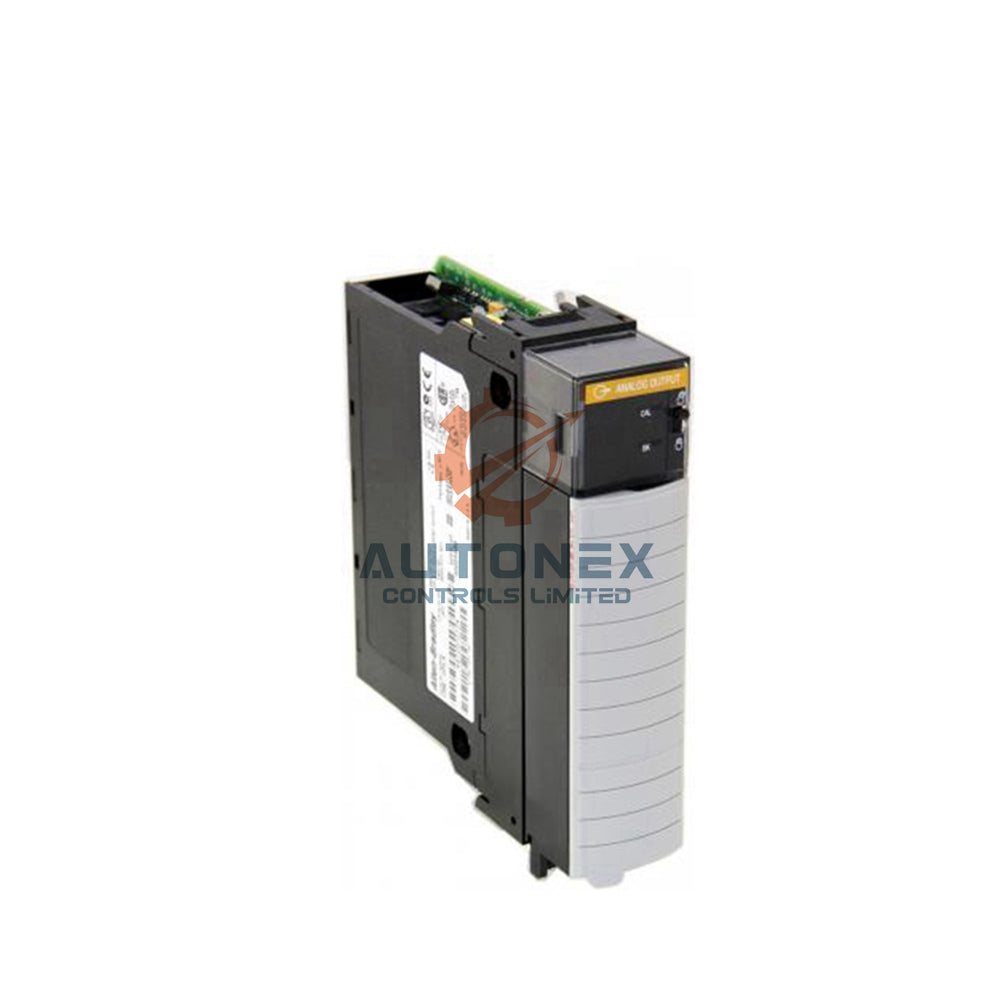

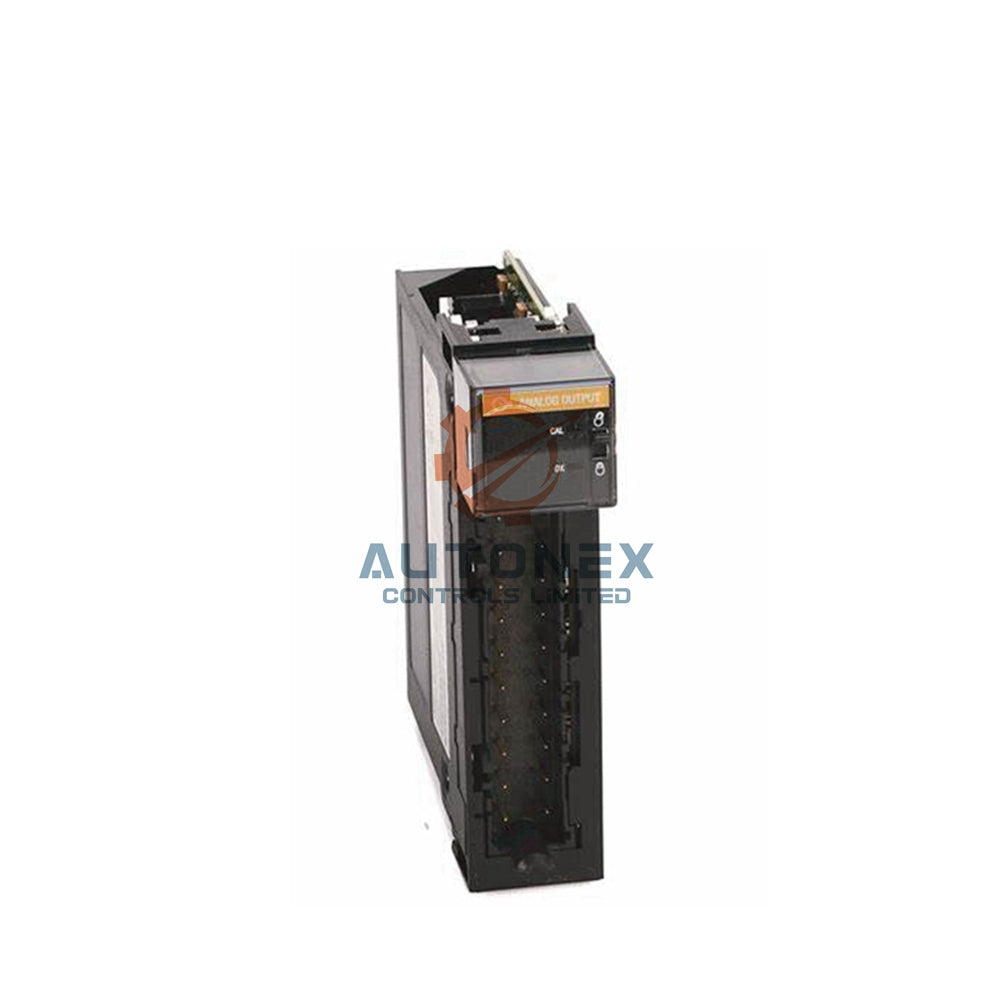

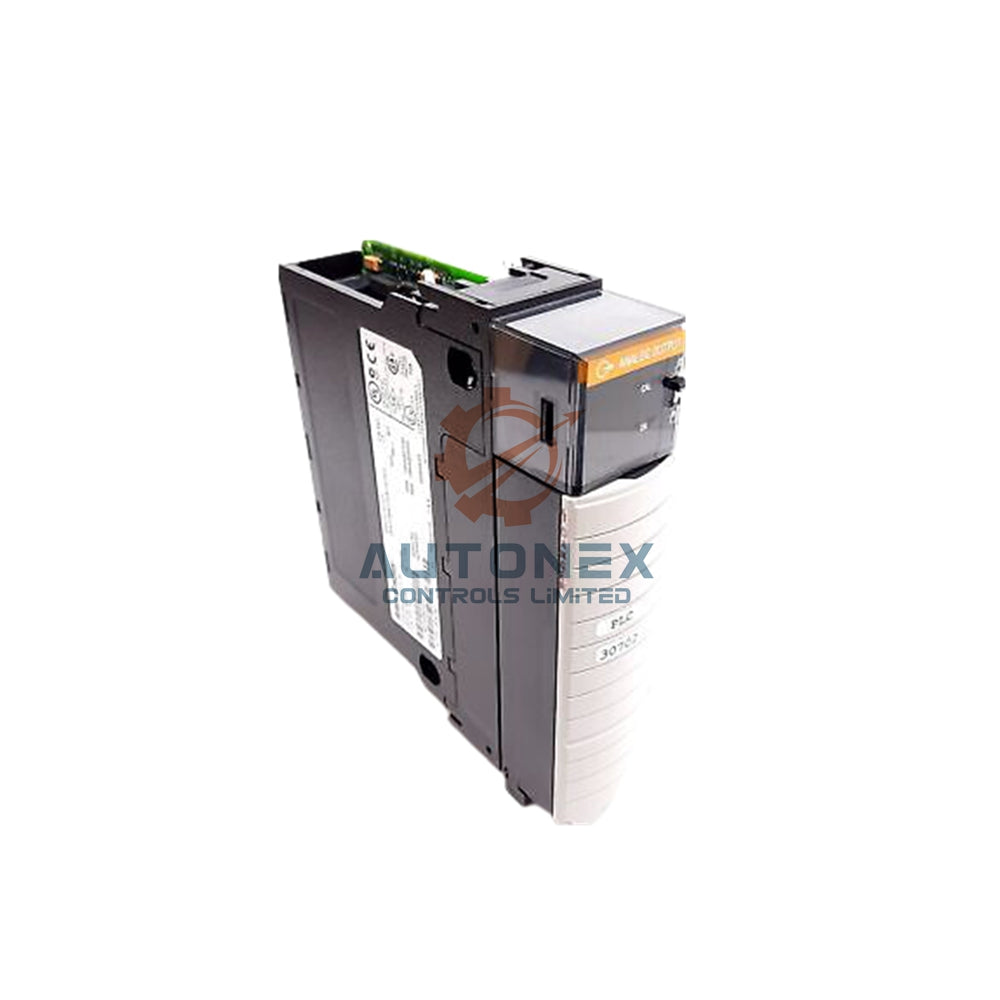

Allen-Bradley 1756-OF8IK Isoliertes Analogausgangsmodul

Kerntechnische Spezifikationen

• Marke & Hersteller: Allen Bradley
• Serie: ControlLogix
• Modellnummer: 1756-OF8IK
• Modultyp: Isoliertes Analogausgangsmodul
• Ausgangskanäle: 8 isolierte Stromausgänge
• Ausgangssignalbereich: 0-20 mA oder 4-20 mA
• Spannungsausgangsbereich: -10 bis +10 VDC (ebenfalls unterstützt)
• Auflösung: 15-16 Bit
• Ausgangsimpedanz: 46 Ohm (Spannungsmodus)

Elektrische & Leistungsmerkmale

• Stromaufnahme (24V DC): ~400 Milliampere (typisch)
• Stromaufnahme (5,1V DC): 200 Milliampere
• Backplane-Leistung (Spannungsmodus): 6,3 Watt
• Backplane-Leistung (Strommodus): 6,3W bis 10,2W (abhängig von der Last: 250-1000 Ω)
• Leistungsaufnahme: 6,5 Watt
• Versorgungsspannung Ausgang: 5-30 Volt DC
• Antriebsfähigkeit (Strommodus): 0 bis 1000 Ohm

Installations- & Schutzmerkmale

• Erforderlicher Klemmenblock: 36-polig 1756-TBCH oder 1756-TBS6H (separat erhältlich).
• Drahtspezifikation: 22 bis 14 AWG geschirmtes Kupferkabel (90°C Bewertung).
• Isolationsspannung: 50 Volt kontinuierlich.
• Überspannungsschutz: -30 bis +30 Volt.
• Diagnose: Kurzschlusserkennung und Leerlauferkennung.
• Schutzbeschichtung: Ja, zum Schutz in rauen Umgebungen.
• Datenformat & Umwandlung: IEEE 32-Bit Gleitkomma, R-Ladder DAC Methode.

Häufig gestellte Fragen (FAQ)

• F: Unterstützt der 1756-OF8IK sowohl Strom- als auch Spannungsausgänge?
  A: Ja, das Modul ist konfigurierbar für entweder Strom (0-20mA/4-20mA) oder Spannung (-10 bis +10VDC) Ausgangssignale.
• F: Was bedeutet „isolierter Ausgang“ bei diesem Modul?
  A: Jeder der 8 Ausgänge ist elektrisch von den anderen und vom Backplane isoliert, um Erdschleifen und Störgeräusche zu verhindern.
• F: Welcher Klemmenblock wird für die Verkabelung benötigt?
  A: Sie benötigen einen 36-poligen Klemmenblock: entweder den 1756-TBCH oder den 1756-TBS6H.
• F: Welche Schutzfunktionen sind enthalten?
  A: Das Modul bietet Überspannungsschutz (±30V), Kurzschlusserkennung und Leerlauferkennung.
• F: Ist der 1756-OF8IK für raue Umgebungen geeignet?
  A: Ja, er verfügt über eine Schutzbeschichtung zum zusätzlichen Schutz gegen Feuchtigkeit und Verunreinigungen.
