Allen-Bradley 1756-OF8I Analogausgangsmodul Source: Allen-Bradley 1756-OF8I Analog Output Module

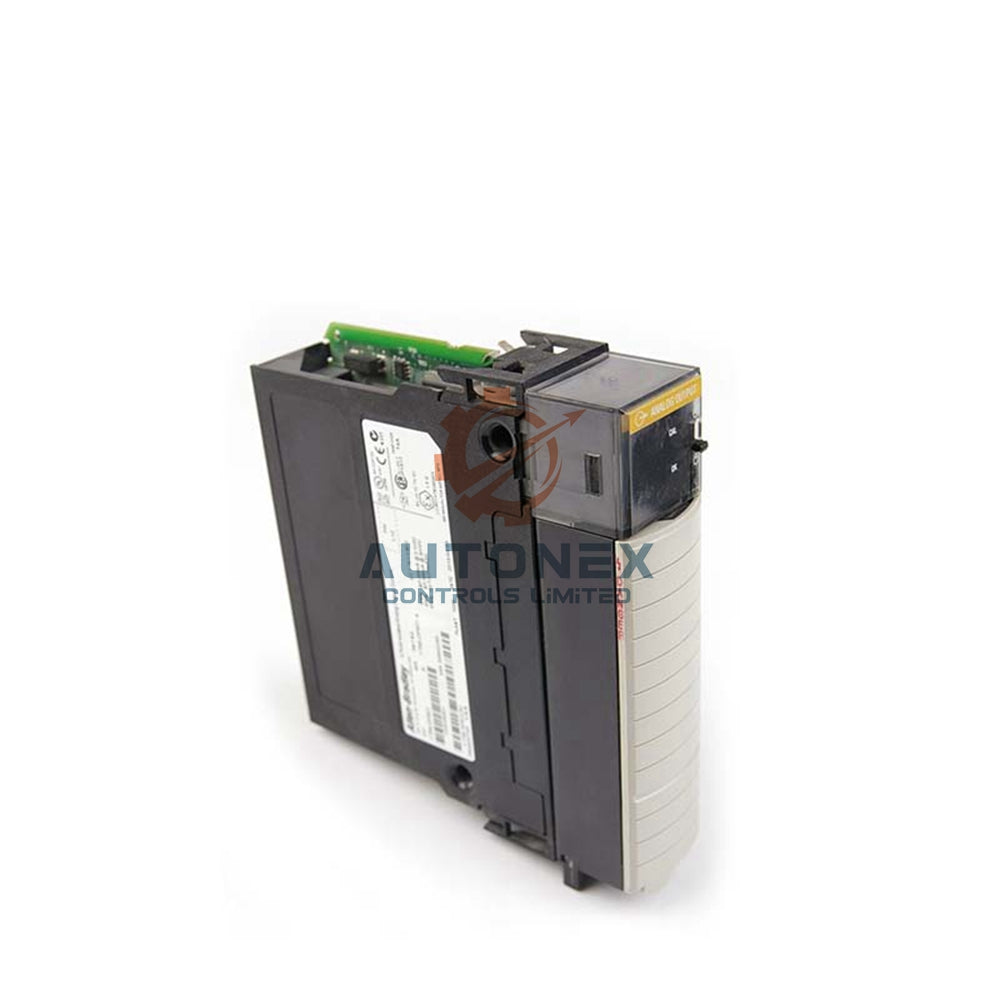

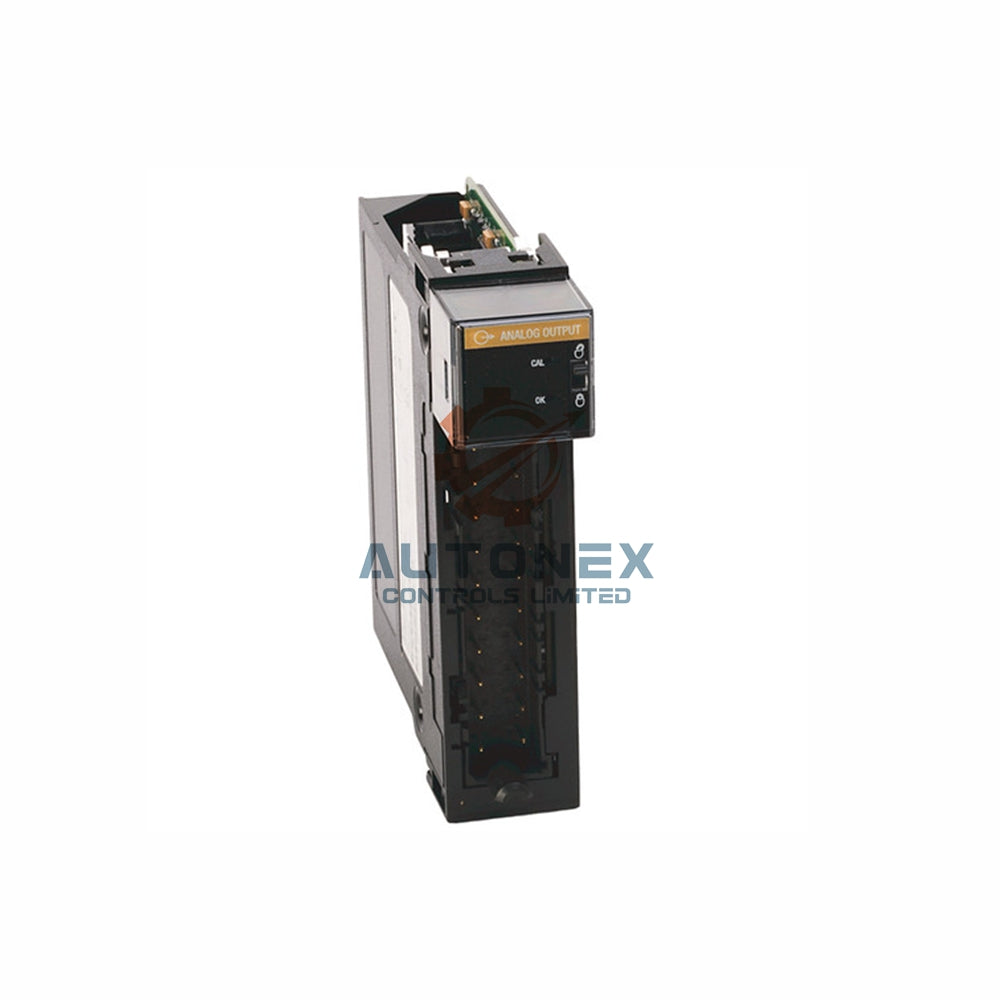

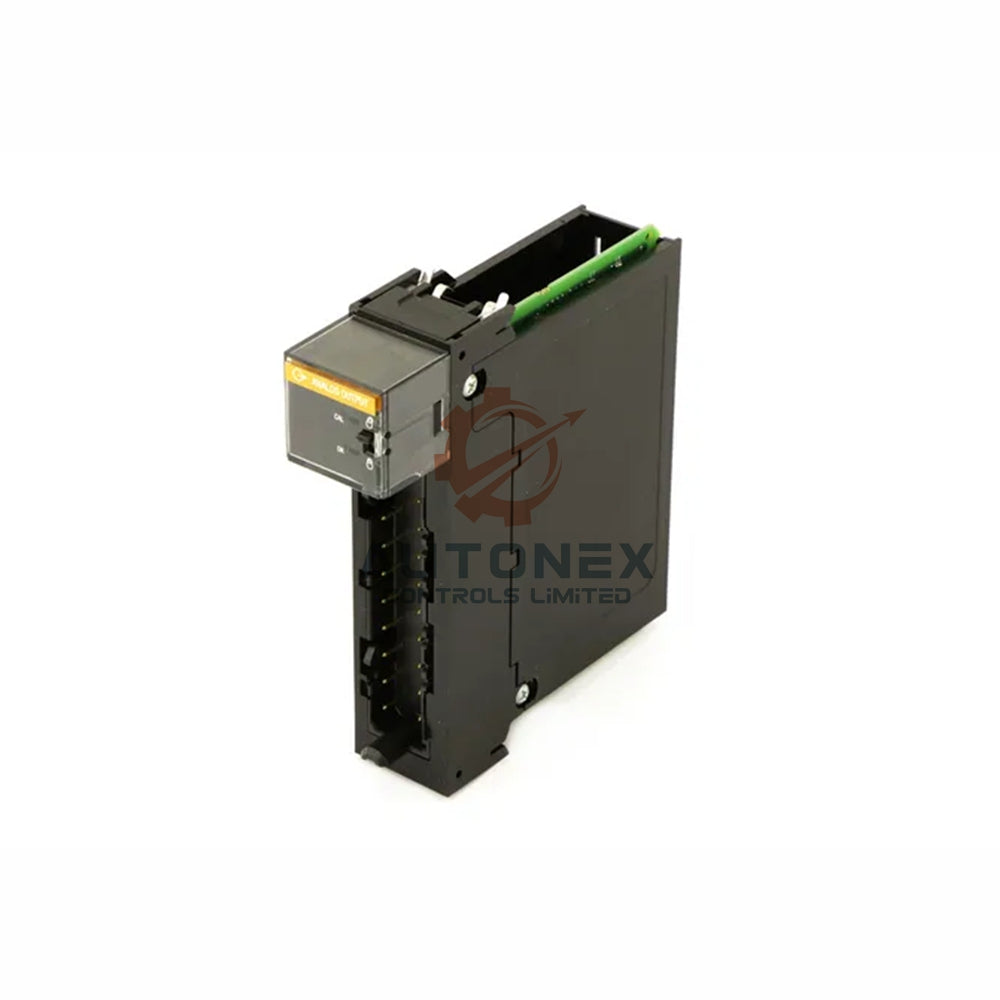

Allen-Bradley 1756-OF8I ControlLogix Analogausgangsmodul

Wichtige technische Spezifikationen

• Marke: Allen-Bradley
• Modell: 1756-OF8I
• Serie: ControlLogix isoliertes Analogausgangsmodul
• Ausgangskanäle: 8 einzeln isolierte Punkte
• Spannungsausgangsbereiche: -10 bis 10V, 0 bis 10V, 0 bis 5V
• Stromausgangsbereich: 0-20 mA, 4-20 mA
• Auflösung: 16-Bit über alle Bereiche
• Datenformat: IEEE 32-Bit Gleitkommazahl
• Umwandlungsmethode: R-Leiter DAC, monoton
• Kalibrierungsgenauigkeit: 0,05 % mit 0,1 % Modulfehler

Ausgangsleistung & Schutz

• Ausgangsimpedanz: 46 Ohm für Stromausgänge
• Antriebskapazität: 0-1000 Ohm (Strom), >1000 Ohm (Spannung)
• Leerlauferkennung: Verfügbar für Stromausgänge
• Kurzschlussschutz: Für Spannungsausgänge vorhanden
• Überspannungsschutz: ±30V DC für beide Modi
• Isolationsspannung: 50V Dauerbetrieb zwischen Kanälen
• Modul-Aktualisierungszeit: 1 ms pro Modul

Stromversorgung & Kompatibilität

• Backplane-Strom: 200mA @ 5,1V DC, 275mA @ 24V DC
• Leistungsaufnahme: Typisch 6,5 Watt
• Wärmeabgabe: 18,4 BTU/h im Strommodus
• Chassis-Kompatibilität: Alle 1756 ControlLogix-Chassis
• Montage: Jeder verfügbare Steckplatz im Rack
• Anschlussklemmen: 1756-TBNH, 1756-TBSH, 1756-TBCH

Umweltspezifikationen

• Betriebstemperatur: 0 bis 60°C (32 bis 140°F)
• Relative Luftfeuchtigkeit: 5-95 % nicht kondensierend
• Betriebsschock: 30G Belastbarkeit
• Gehäusetyp: Keines (erfordert Chassis-Montage)
• Isolationsprüfung: 1500V AC / 2300V AC für 60 Sekunden

Auflösung & Signaldetails

• Spannungsauflösung: 0,32 mV/Zählung (±10V), 0,16 mV/Zählung (0-10V), 0,08 mV/Zählung (0-5V)
• Stromauflösung: 0,32 µA/Zählung (0-21 mA Bereich)
• Signaltypen: Spannung und Stromausgänge pro Kanal
• Kanal-Konfiguration: Jeder Kanal einzeln konfigurierbar
• Ausgangsübersteuerung: Unterstützt für Inbetriebnahme und Tests

Installation & Anwendungen

• Installation in jedem Steckplatz des 1756 ControlLogix-Chassis
• Unterstützt lokale und verteilte I/O-Anwendungen
• Ideal zum Ansteuern von Ventilen, Aktuatoren und analogen Geräten
• Geeignet für kritische Prozesssteuerungsanwendungen
• Funktioniert im Prozessor-Rack oder Remote-I/O-Konfigurationen
• Kommunikation über ControlLogix-Backplane oder Netzwerkmodule

Häufig gestellte Fragen (FAQ)

Wie viele Ausgangskanäle hat das 1756-OF8I?

• Das 1756-OF8I bietet acht vollständig isolierte analoge Ausgangskanäle. Jeder Kanal arbeitet unabhängig von den anderen für maximale Flexibilität.

Welche Signalarten kann dieses Modul ausgeben?

• Dieses vielseitige Modul gibt sowohl Spannungs- als auch Stromsignale aus. Wählen Sie aus -10 bis 10V, 0 bis 10V, 0 bis 5V Spannungsbereichen oder 0-20 mA Stromsignalen.

Wie hoch ist die Auflösung der analogen Ausgänge?

• Das 1756-OF8I liefert 16-Bit-Auflösung über alle Ausgangsbereiche. Diese hohe Auflösung gewährleistet präzise Steuerung für kritische Anwendungen.

Kann ich dieses Modul in einem Remote-I/O-Rack verwenden?

• Ja, das Modul funktioniert sowohl in lokalen als auch verteilten Anwendungen. Installieren Sie es in jedem 1756 Chassis mit dem passenden Kommunikationsmodul.

Welche Schutzfunktionen bietet das Modul?

• Das Modul bietet Leerlauferkennung für Stromausgänge und Kurzschlussschutz für Spannungsausgänge. Außerdem ist ein ±30V DC Überspannungsschutz integriert.

Wie ist der Produktzustand und die Lieferzeit?

• Wir liefern brandneue, originale Allen-Bradley Produkte. Wir bearbeiten Bestellungen innerhalb von 5 Werktagen und versenden zuverlässig mit DHL, FedEx und UPS.

Für technische Spezifikationen und Preisinformationen kontaktieren Sie bitte unser Vertriebsteam.
