Allen-Bradley 1756-OC8 DC-Ausgangsmodul Source: Allen-Bradley 1756-OC8 DC Output Module

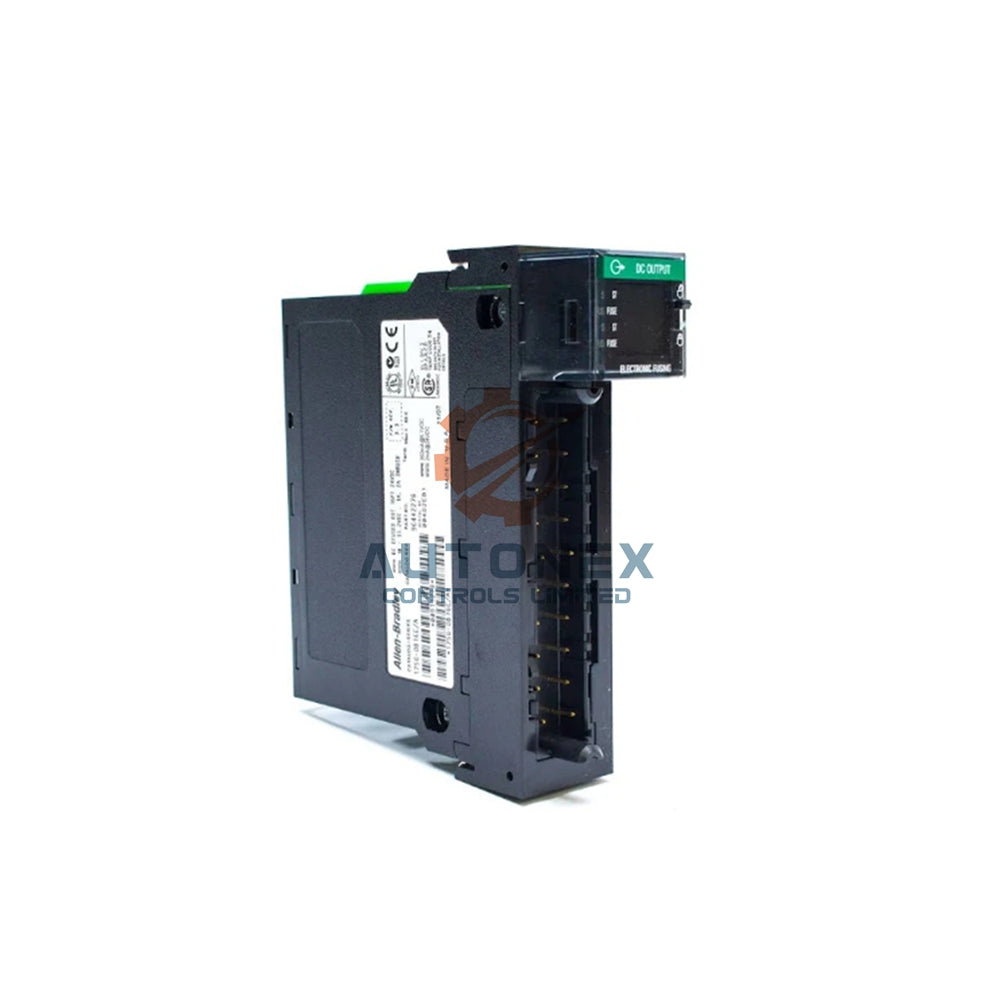

Allen-Bradley 1756-OC8 ControlLogix Digitalausgangsmodul

Kerntechnische Spezifikationen

• Marke & Hersteller: Allen Bradley
• Serie: ControlLogix
• Modellnummer: 1756-OC8
• Modultyp: DC-Ausgangsmodul
• Nennspannung: 48 Volt DC Quelle
• Betriebsspannungsbereich: 30-60 Volt DC
• Ausgangspunkte: 8 Punkte (4 Punkte pro Gruppe)
• Maximaler Strom pro Punkt: 2 Ampere bei 60°C
• Maximaler Strom pro Modul: 8 Ampere bei 60°C

Elektrische & Leistungsdaten

• Spitzenstrom: 4 Ampere für 10 ms pro Punkt (wiederholbar)
• Durchlassspannung: maximal 2 VDC bei 2A
• Leckstrom im Aus-Zustand: maximal 1 mA pro Punkt
• Ausgangsverzögerung: 1 ms (Aus zu Ein), 2 ms (Ein zu Aus)
• Mindestlaststrom: 2 mA
• Backplane-Leistung: 0,89 Watt
• Stromaufnahme: 165 mA @ 5,1V, 2 mA @ 24V

Installation & Kompatibilität

• Erforderlicher Anschlussblock: 20-polig 1756-TBNH oder 1756-TBSH (separat erhältlich).
• Montage: Installation in jedem Steckplatz eines geerdeten ControlLogix-Gehäuses.
• Schutzhinweis: Modul ist nicht abgesichert; verwenden Sie für den Ausgangsschutz ein abgesichertes IFM (Eingangs-/Ausgangsmodul).
• Empfohlene Sicherung: 5x20mm 4A flink Sicherung (z.B. SOC MQ2-4A).
• Isolationsspannung: 50 Volt Dauerbetrieb.

Betriebs- & Systemfunktionen

• Kommunikationsformate: Rack-Optimierung, geplante Ausgangsdaten, Listen-Only-Modi.
• Fehlerzustandskonfiguration: Pro Punkt einstellbar auf Ein, Aus oder Letzten Zustand Halten (Standard ist Aus).
• Leistungsaufnahme: maximal 4,9 Watt bei 60°C.
• Wärmeabgabe: 16,71 BTU/Stunde.
• Betriebstemperatur: Ausgelegt für bis zu 60°C (140°F).

Häufig gestellte Fragen (FAQ)

• F: Welche Spannung benötigt das 1756-OC8 Modul?
  A: Das 1756-OC8 arbeitet mit einer 30-60V DC Versorgung, mit einer Nennspannung von 48V DC.
• F: Wie viel Strom kann ich von einem einzelnen Ausgang ziehen?
  A: Jeder Ausgangspunkt unterstützt einen maximalen Dauerstrom von 2 Ampere bei 60°C.
• F: Welchen Anschlussblock benötige ich für dieses Modul?
  A: Sie benötigen einen 20-poligen abnehmbaren Anschlussblock, entweder den 1756-TBNH oder den 1756-TBSH.
• F: Ist eine Sicherung im Modul enthalten?
  A: Nein, das Modul ist intern nicht abgesichert. Wir empfehlen die Verwendung eines extern abgesicherten IFM zum Schutz. Eine 4A flink Sicherung wird empfohlen.
• F: Haben Sie das 1756-OC8 auf Lager und versandbereit?
  A: Ja, wir führen das 1756-OC8 auf Lager und versenden Bestellungen in der Regel innerhalb von 5 Werktagen.

Für weitere Informationen oder zum Kauf des 1756-OC8 Moduls kontaktieren Sie noch heute unser Verkaufsteam.
