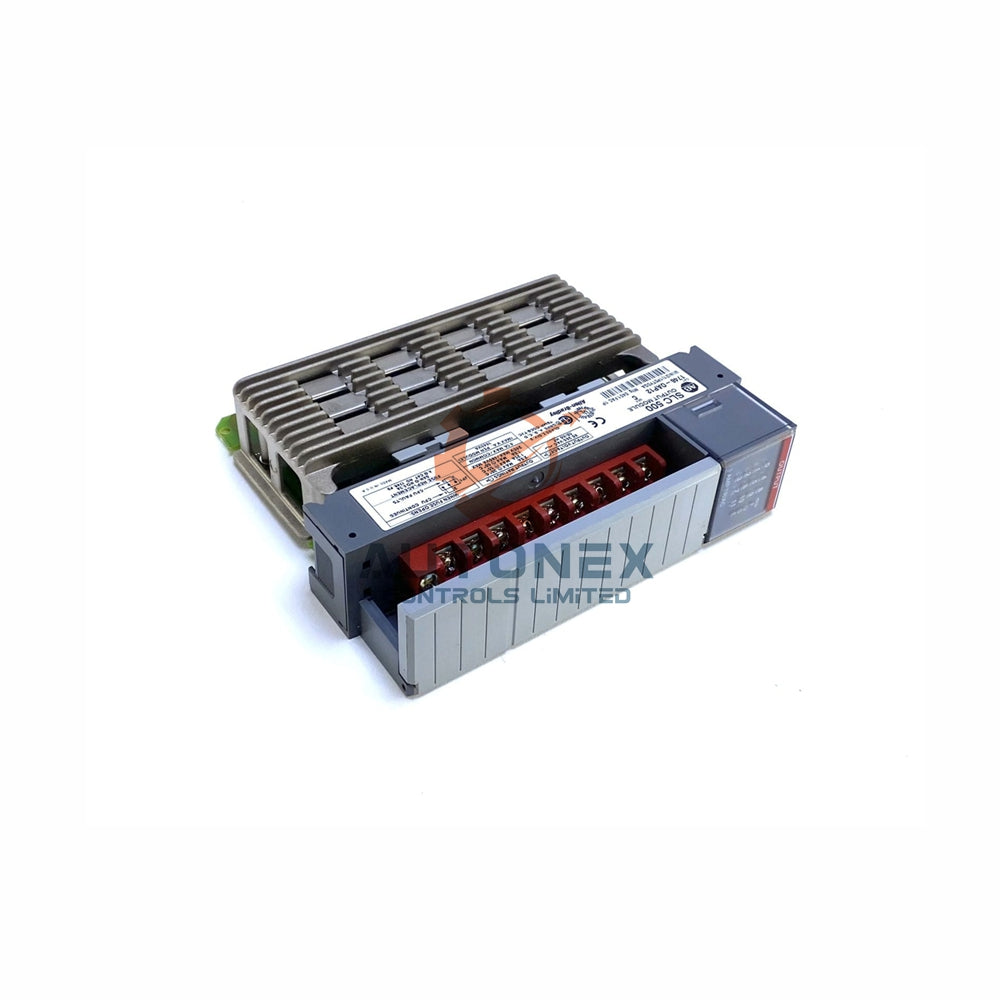

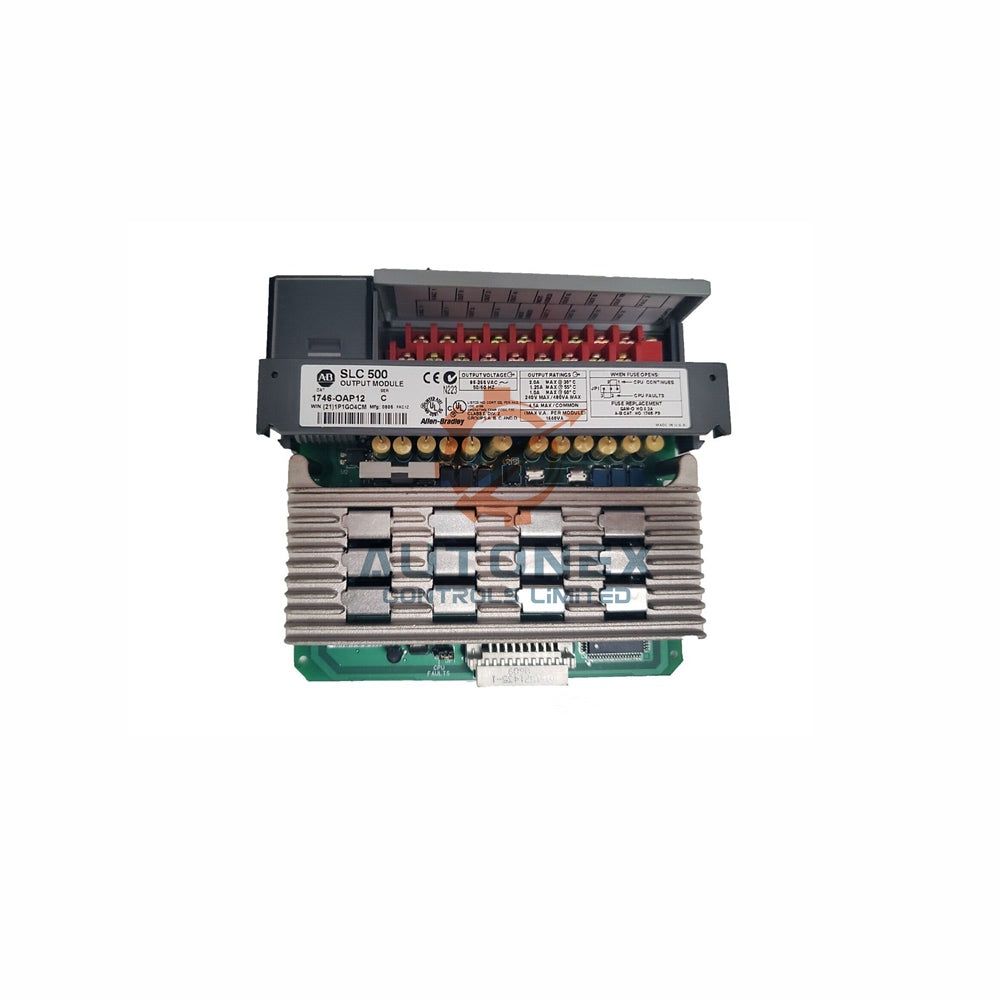

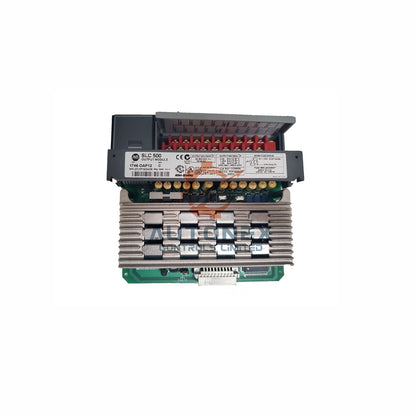

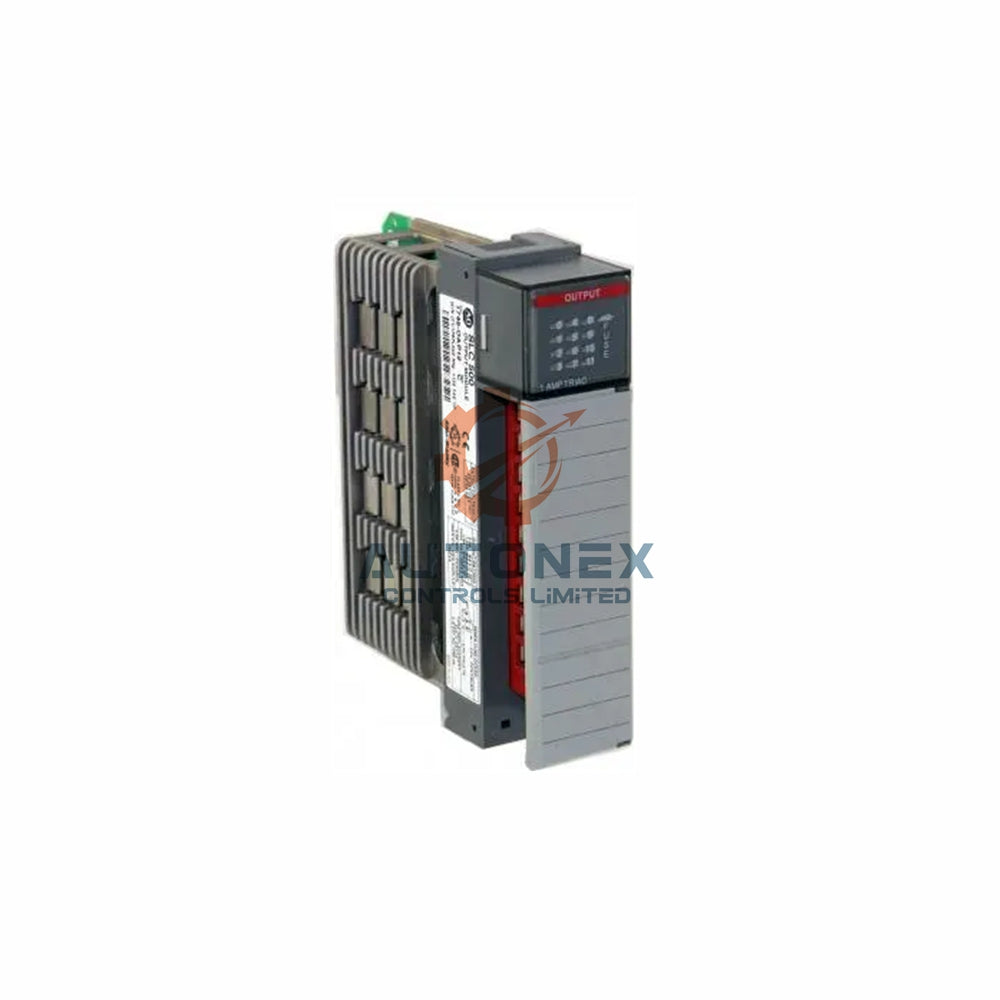

Allen-Bradley 1746-OAP12 Ausgangsmodul 120/240VAC

Allen-Bradley 1746-OAP12 Hochstrom-Wechselstrom-Ausgangsmodul

Kerntechnische Spezifikationen

• Marke & Modell: Allen-Bradley 1746-OAP12
• Modultyp: Digitales Wechselstrom-Ausgangsmodul
• Ausgangskanäle: 12 Kanäle, angeordnet in zwei Gruppen zu je sechs mit separaten abgesicherten Gemeinsamen.
• Ausgangsspannung: 120/240 VAC Nennspannung, mit einem breiten Betriebsbereich von 85 bis 265 VAC.
• Frequenz: 47 bis 63 Hz.
• Ausgangsstrom: 2,0 Ampere pro Punkt bei 30°C, Absenkung auf 1,0 Ampere bei 60°C.
• Modulstrom: Maximal 9,0 Ampere insgesamt bei 30°C, Absenkung auf 6,0 Ampere bei 60°C.
• Backplane-Strom: Zieht 0,370 Ampere bei 5,1V DC vom Chassis.
• Ansprechzeit: Schnelle 1 ms Einschaltverzögerung und 11 ms Ausschaltverzögerung für präzise Steuerung.

Design- & Schutzmerkmale

• Elektronische Sicherung: Jede Gruppe von sechs Ausgängen ist durch eine dedizierte 6,3A elektronische Sicherung (SAN-O HQ Typ) geschützt.
• Sicherungsüberwachung: Beinhaltet einen konfigurierbaren Jumper zum Aktivieren oder Deaktivieren der Sicherungsüberwachung für Diagnosen.
• Hohe Stoßstromkapazität: Bewältigt Stoßströme bis zu 17A pro Punkt für 25 ms und 35A pro Gemeinsamen für 10 ms.
• Isolierte Gruppen: Eine Ausgangsgruppe bleibt betriebsbereit, selbst wenn in der anderen eine Sicherung durchbrennt, was die Betriebszeit verbessert.
• Niedriger Spannungsabfall: Verfügt über nur 1,2V Spannungsabfall bei voller 2,0A Last für effizienten Betrieb.

Installation & Kompatibilität

• Controller-Kompatibilität: Entwickelt für die Verwendung mit jedem SLC 500 Serienprozessor.
• Chassis-Integration: Belegt einen einzelnen Steckplatz im 1746 Chassis mit einem abnehmbaren Anschlussblock (RTB).
• Fehlerbehandlung: Beachten Sie, dass bei SLC5/02 und späteren Prozessoren eine Fehler-Routine das Major-Fault-Bit (S:1/13) nicht löschen kann.

Umwelt & Haltbarkeit

• Betriebstemperatur: Zuverlässiger Betrieb bei Temperaturen von 0 bis 60°C (32 bis 140°F).
• Feuchtigkeitsbereich: 5% bis 95% relative Luftfeuchtigkeit, nicht kondensierend.
• Robuste Konstruktion: Widersteht 30G Betriebsstoß und 5G Vibration (10-500 Hz).

Verpackung & Support

• Lieferumfang: Ein Allen-Bradley 1746-OAP12 Wechselstrom-Ausgangsmodul.
• Zustand: Brandneu, original und werkseitig versiegelt.
• Ersatzteile: Sicherungskit (Katalog 1746-F9) enthält fünf Ersatzsicherungen.
• Lager & Versand: Ab Lager verfügbar; Versand innerhalb von 5 Werktagen per FedEx, UPS oder DHL.

Häufig gestellte Fragen (FAQ)

• F: Was macht das 1746-OAP12 zu einem „Hochstrom“-Modul?
  A: Das 1746-OAP12 liefert 2,0 Ampere pro Ausgangspunkt bei 30°C, was deutlich höher ist als bei Standardmodulen mit 0,5A oder 1,0A.
• F: Wie sind die Ausgänge geschützt?
  A: Die Ausgänge sind in Gruppen von sechs durch eine 6,3A elektronische Sicherung geschützt. Ein Ersatzsicherungskit (1746-F9) ist erhältlich.
• F: Kann ich überwachen, ob eine Sicherung durchgebrannt ist?
  A: Ja, das Modul verfügt über einen Jumper zur Aktivierung der Sicherungsüberwachung. Standardmäßig ist diese Überwachung deaktiviert (Jumper auf Pins 2-1).
• F: Was passiert, wenn eine Sicherung durchbrennt?
  A: Nur die Gruppe von sechs Ausgängen, die mit dieser Sicherung verbunden ist, wird abgeschaltet. Die andere Gruppe arbeitet normal weiter.
• F: Wie ist Ihre Rückgabepolitik?
  A: Wir gewähren eine 30-tägige Rückgabefrist für unbenutzte Produkte in der Originalverpackung.

Für detaillierte Verdrahtungspläne, Sicherungsspezifikationen oder Mengenrabatte kontaktieren Sie bitte unser technisches Vertriebsteam.
