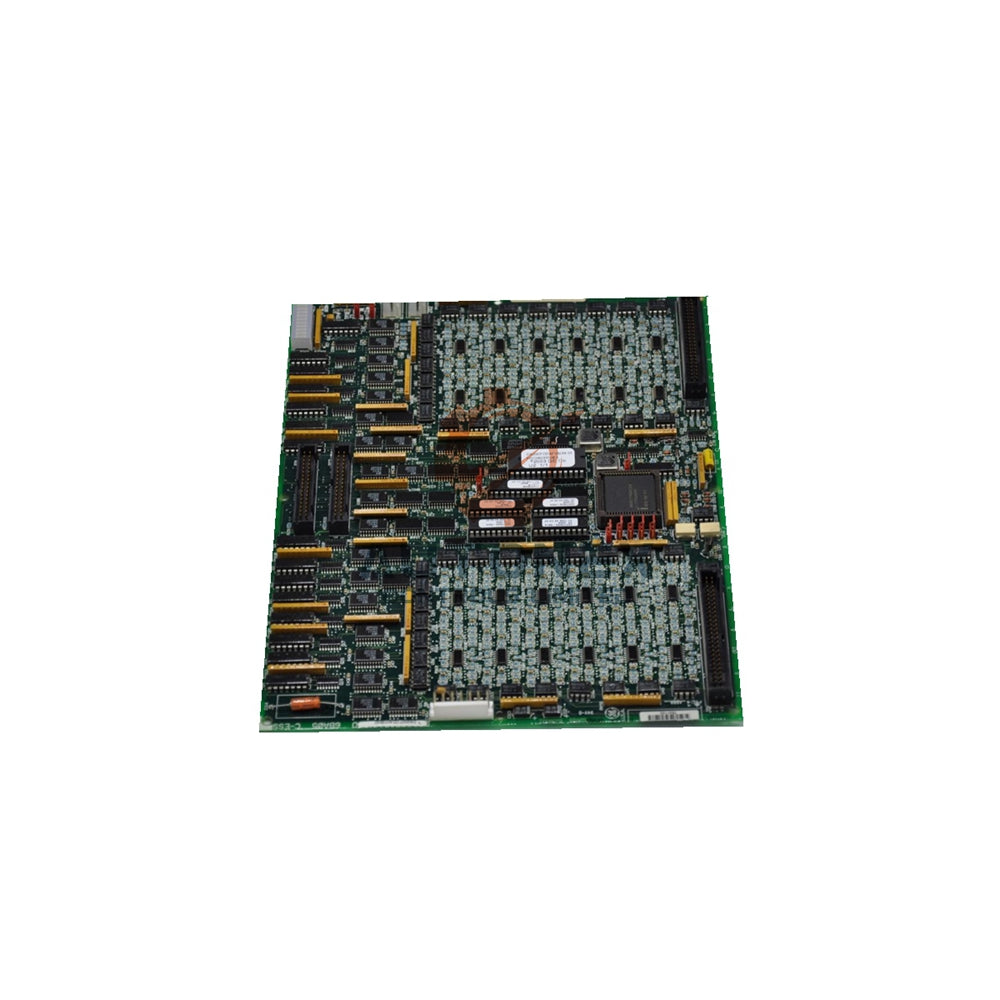

DS215TCDAG1BZZ01A GE Digitální vstupně-výstupní deska Mark V

DS215TCDAG1BZZ01A - GE digitální I/O deska s firmwarem pro sérii Mark V

Technické specifikace

• Značka: General Electric (GE)
• Model: DS215TCDAG1BZZ01A
• Série: Mark V
• Typ produktu: Digitální I/O deska s firmwarem
• Referenční manuál: GEH-6195
• Volitelný firmware: ZZ01A
• Počet revizí: 1 revize (hodnocení B)
• Země výroby: Spojené státy americké (USA)
• Funkce: I/O deska pro řízení turbíny
• Rodičovská deska: DS215TCDAG1

Funkce konektorů a tok signálu

• Konektor JP rozvádí napájení z desky TCPS do jader Q11, Q21 a Q51.
• Konektor JQ propojuje zásuvku JQR desky DTBA s DS215TCDAG1BZZ01A pro vstupní signály.
• Konektor JR spojuje zásuvku JRR desky DTBB pro přenos vstupních signálů.
• Konektor JO1 odesílá kontaktní výstupní signály na desku TCRA na pozici čtyři.
• Konektor JO2 odesílá kontaktní výstupní signály na desku TCRA na pozici pět.
• Konektor JX1 používá stíněný kroucený pár pro přenos dat IONET.
• Konektor JX2 slouží jako alternativní připojení pro stejnou funkci IONET.
• Jádro Q11 zapisuje signály do JX2 na desce TCEA na pozici jádra P1 pět.
• Jádro Q51 zapisuje signály do připojení JX na desce CTBA v jádře R5.

Konfigurace hardwarových jumperů

• Deska TCDA obsahuje osm hardwarových jumperů pro konfiguraci.
• J1 a J8 slouží pouze pro tovární testování.
• J2 a J3 připojují ukončovací odpory IONET.
• J4, J5 a J6 konfigurují ID IONET pro DS215TCDAG1BZZ01A.
• J7 ovládá funkci časovače zablokování na této desce.
• Podrobné nastavení jumperů naleznete v příloze A.
• Uživatelské rozhraní zobrazuje stav hardwarových jumperů na obrazovce.
• Konstanty konfigurace I/O pro inverze kontaktů pocházejí z editoru HMI.

Často kladené otázky (FAQ)

• Otázka: Je DS215TCDAG1BZZ01A zcela nový a originální?
  Odpověď: Ano, dodáváme pouze zcela nové a originální GE desky s firmwarem.
• Otázka: Máte tento model skladem?
  Odpověď: Ano, máme DS215TCDAG1BZZ01A skladem a připravený k okamžité expedici.
• Otázka: Co poskytuje volitelný firmware ZZ01A?
  Odpověď: ZZ01A je volitelný firmware, který přidává specifické funkce zpracování I/O.
• Otázka: Čím se tato deska liší od DS215TCDAG1?
  Odpověď: Tato deska obsahuje revizi s hodnocením B a volitelný firmware ZZ01A.
• Otázka: Jaký způsob montáže deska vyžaduje?
  Odpověď: Deska používá standardní montáž do rámu Mark V s vedením po okraji.
• Otázka: Jaký je rozsah provozní teploty?
  Odpověď: Tato deska spolehlivě pracuje v rozmezí od -30 °C do +65 °C jako ostatní I/O desky Mark V.
• Otázka: Mohu produkt vrátit, pokud nesplní mé požadavky?
  Odpověď: Ano, podporujeme vrácení do 30 dnů od data doručení.
• Otázka: Který manuál pokrývá instalaci této desky?
  Odpověď: Manuál GE GEH-6195 poskytuje kompletní pokyny k instalaci a konfiguraci.
