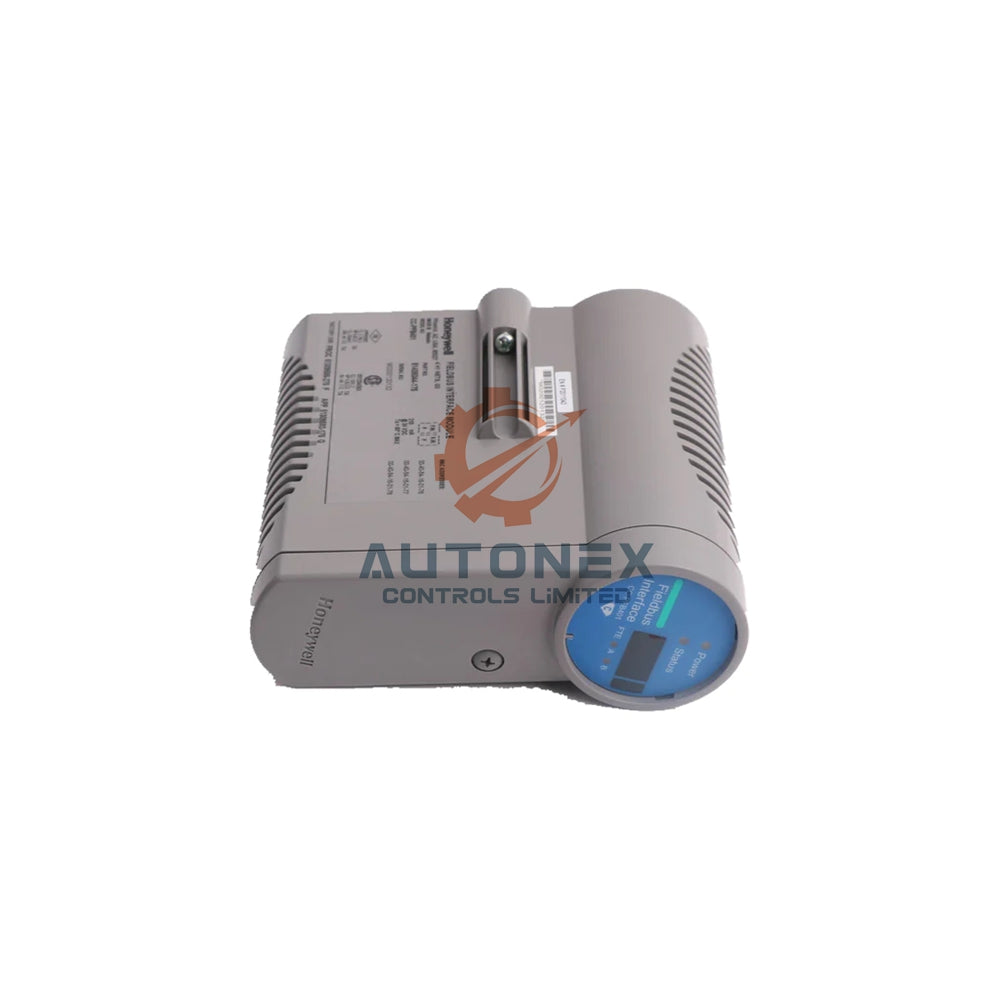

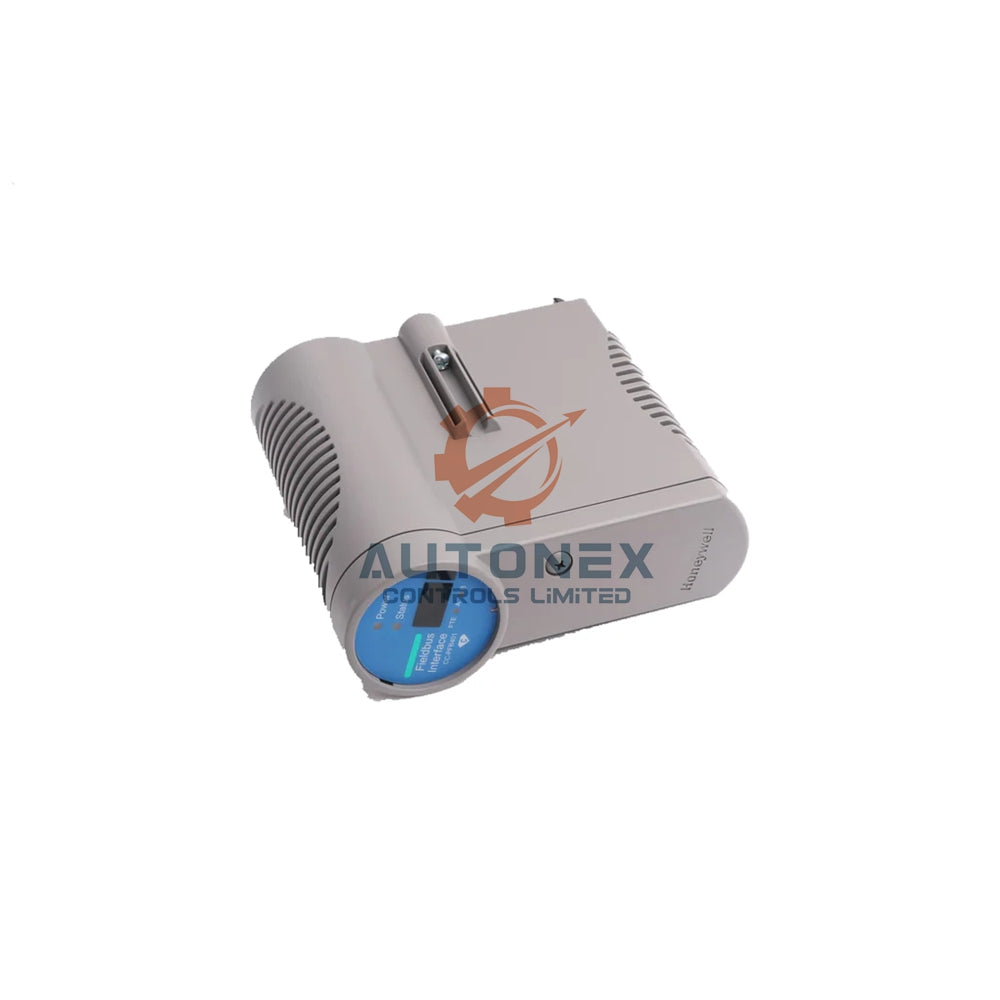

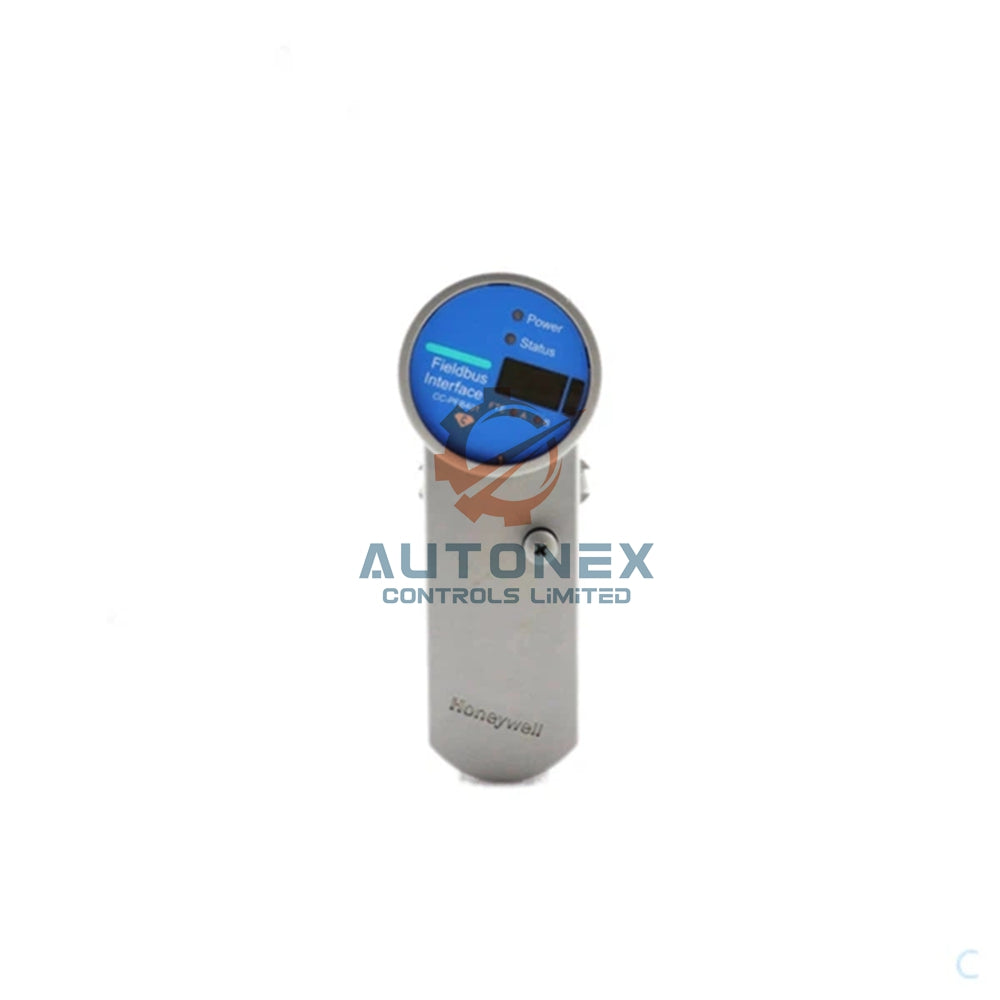

Modul řídicí jednotky Honeywell C300 CC-PCNT02, řada Experion PKS C

Řídicí modul Honeywell CC-PCNT02 C300 – řada Experion PKS Series C

Technické specifikace

• Značka: Honeywell
• Model: CC-PCNT02 (číslo dílu: 51454551-275)
• Řada: Experion PKS Series C / řídicí jednotka C300
• Kategorie: řídicí modul DCS / modul CPU
• Procesor: vysoce výkonný 32bitový procesor RISC
• Paměť: 64 MB Flash, 32 MB ECC RAM
• Provozní prostředí: Honeywell Control Execution Environment
• Základní perioda provádění: standardně 50 ms, volitelně 20 ms s firmwarem
• Kapacita I/O: podporuje až 64 I/O modulů Series C
• I/O linky: 2 redundantní rozhraní I/O linek
• Komunikační protokoly: FTE, Ethernet/IP, Modbus, OPC, HART, FOUNDATION Fieldbus
• Redundance: 1:1 hot standby s bezvýpadkovým přepnutím
• Vstupní napětí: 24 V DC ±10 %
• Spotřeba proudu: typicky 320 mA
• Provozní teplota: 0 °C až +60 °C
• Skladovací teplota: -40 °C až +70 °C
• Vlhkost: 5 %–95 % relativní vlhkosti, bez kondenzace
• Izolace: izolace mezi kanálem a základní deskou a mezi jednotlivými kanály
• Bezpečnostní certifikace: SIL 2 (IEC 61508), ATEX, IECEx

Instalační příručka

• Namontujte modul do kompatibilního stojanu řídicí jednotky C300 nebo slotu základní desky IOTA.
• Před manipulací s modulem ověřte, že je napájení vypnuté, a dodržujte ochranu proti elektrostatickému výboji.
• Připojte redundantní napájecí zdroj 24 V DC a ověřte stabilní napětí.
• V případě potřeby připojte redundantní kabel pro konfiguraci 1:1 hot standby.
• Připojte modul k síti FTE prostřednictvím řídicího firewallu CF9.
• Pro získávání signálů z provozu nakonfigurujte I/O linky k I/O modulům Series C.
• Načtěte řídicí strategii prostřednictvím softwaru Experion a ověřte indikátory LED.
• Po zapnutí zkontrolujte stavové LED RUN, FAULT a RED, abyste ověřili správný provoz.

Obsah balení

• 1 × řídicí modul Honeywell CC-PCNT02
• 1 × antistatický ochranný sáček
• 1 × originální tovární obalová krabice
• 1 × stručná příručka nebo vložený datový list
• Způsob přepravy: FedEx, UPS nebo DHL

Často kladené otázky

• Otázka: Je tento modul nový a originální?
  Odpověď: Ano, dodáváme zcela nové originální moduly. Máme je skladem k okamžitému objednání.
• Otázka: Jak rychle odesíláte?
  Odpověď: Odesíláme do 5 dnů od potvrzení objednávky. Využíváme FedEx, UPS, DHL a další běžné přepravce.
• Otázka: Mohu modul vrátit?
  Odpověď: Ano, v souladu s našimi podmínkami vrácení podporujeme vrácení do 30 dnů.
• Otázka: Jaká je hlavní funkce modulu CC-PCNT02?
  Odpověď: Slouží jako centrální řídicí jednotka systému Experion PKS. Provádí řídicí logiku, spravuje I/O a zajišťuje komunikaci.
• Otázka: Jakou periodu provádění podporuje?
  Odpověď: Podporuje základní standardní periodu provádění 50 ms. Některé verze firmwaru umožňují rychlé provádění s periodou 20 ms.
• Otázka: Podporuje redundanci?
  Odpověď: Ano, podporuje redundanci 1:1 hot standby s bezvýpadkovým přepnutím pro vysokou dostupnost.
• Otázka: Kolik I/O modulů může spravovat?
  Odpověď: Prostřednictvím dvou I/O linek podporuje až 64 I/O modulů Series C.
• Otázka: Které komunikační protokoly podporuje?
  Odpověď: Podporuje FTE, Ethernet/IP, Modbus, OPC, HART a FOUNDATION Fieldbus.
• Otázka: Jaký je rozsah provozní teploty?
  Odpověď: Modul pracuje v průmyslovém prostředí při teplotách od 0 °C do +60 °C.
• Otázka: Je kompatibilní s modulem CC-PCNT01?
  Odpověď: Ano, CC-PCNT02 je přímou náhradou za CC-PCNT01 s rozšířenou pamětí a podporou firmwaru.
