Bently Nevada 330904-00-10-50-12-00 | 3300 NSv sonda FluidLoc

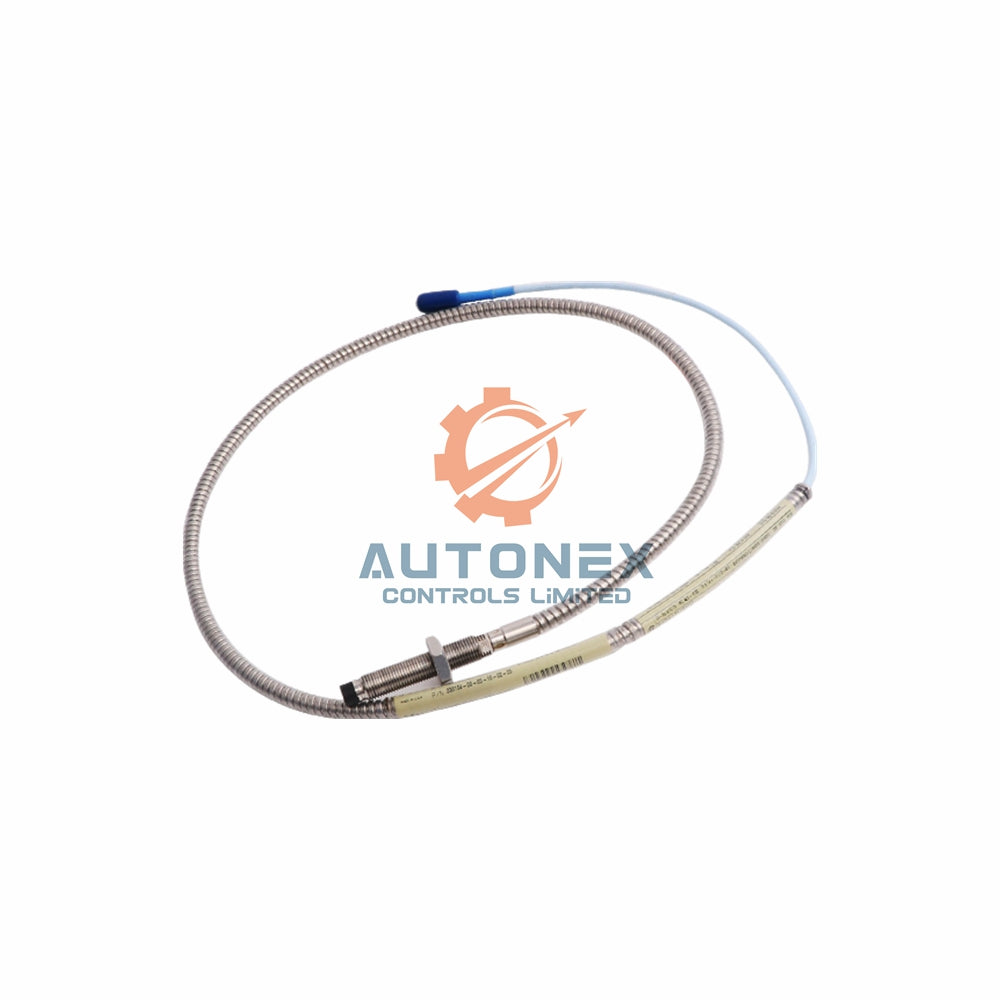

Bezkontaktní sonda Bently Nevada 3300 NSv s technologií kabelu FluidLoc

Úplné informace pro objednání a rozpis přípon

• Základní model: 330904 – sonda 3300 NSv, závit M8X1, pancéřovaná konstrukce
• Délka bez závitu: -00 – 00 mm (standardní konfigurace)
• Celková délka pouzdra: -10 – délka těla sondy 100 mm
• Celková délka: 50 – 5,0 metru (16,4 stopy), celková délka sondy
• Typ konektoru a kabelu: -12 – miniaturní koaxiální konektor ClickLoc s kabelem FluidLoc pro zvýšenou odolnost vůči kapalinám
• Schválení agenturou: -00 – není vyžadováno (standardní možnost)

Elektrické a provozní specifikace

• Značka a model: Bently Nevada 330904-00-10-50-12-00
• Stejnosměrný odpor sondy: 5,3 ± 0,7 ohmu (pro délku 5,0 metru, mezi středním a vnějším vodičem)
• Lineární rozsah: 1,5 mm (60 mil) v rozmezí 0,25 až 1,75 mm (10 až 70 mil) od cíle
• Doporučené nastavení mezery: 1,0 mm (40 mil) pro optimální provoz
• Inkrementální měřítkový faktor (ISF): 7,87 V/mm (200 mV/mil) s chybou zaměnitelnosti +12,5 %/−20 %
• Odchylka od přímky nejlepšího proložení (DSL): méně než ±0,06 mm (±2,3 mil)
• Frekvenční odezva: 0 až 10 kHz: typicky +0, −3 dB s až 305 metry vodičů v místě instalace
• Stejnosměrný odpor prodlužovacího kabelu: střední vodič: 0,220 Ω/m; stínění: 0,066 Ω/m
• Kapacita prodlužovacího kabelu: typicky 69,9 pF/m (21,3 pF/ft)

Fyzikální specifikace a odolnost vůči okolnímu prostředí

• Materiál hrotu sondy: polyfenylensulfid (PPS) pro odolnost vůči chemikáliím
• Materiál pouzdra sondy: nerezová ocel AISI 304 pro dlouhou životnost
• Kabel sondy: koaxiální kabel 75 Ω, konstrukce kabelu FluidLoc s izolací FEP
• Provozní teplota: −52 °C až +177 °C (−62 °F až +351 °F)
• Skladovací teplota: −52 °C až +177 °C (−62 °F až +351 °F)
• Minimální velikost cíle: minimální průměr 8,9 mm (0,35 palce); doporučeno 13 mm (0,5 palce)

Pokyny k instalaci a mechanická omezení

• Doporučený utahovací moment: Při počáteční instalaci utahujte pouze rukou
• Maximální utahovací moment: 0,56 N•m (5 in•lb), aby nedošlo k poškození
• Utahovací moment závitu pouzdra sondy (M8X1): Maximálně 7,3 N•m (65 in•lb); doporučeně 5,1 N•m (45 in•lb)
• Minimální poloměr ohybu: 25,4 mm (1,0 palce) s nerezovým pancéřováním i bez něj
• Maximální délka zašroubování: 12 mm pro závity pouzdra sondy M8X1
• Zapojení v terénu: 0,2 až 1,5 mm² (16 až 24 AWG); doporučuje se třížilový stíněný trojlinkový kabel do délky 305 metrů
• Tlakové těsnění: Konstrukce s těsnicím O-kroužkem Viton utěsňuje diferenční tlak mezi hrotem sondy a pouzdrem

Stáhnout oficiální dokumentaci

Datový list systému bezkontaktního snímače 3300 XL NSv – 147385

Často kladené otázky

• Je tato sonda nová, nebo repasovaná?
  Jedná se o zcela novou sondu, zapečetěnou z výroby Bently Nevada v originálním balení.
• Jaké je úplné objednací číslo?
  Úplné objednací číslo s příponou je 330904-00-10-50-12-00.
• V čem se kabel FluidLoc liší?
  Varianta -12 obsahuje konstrukci s kabelem FluidLoc pro zvýšenou odolnost vůči kapalinám a chemikáliím v náročných prostředích.
• Jaký typ konektoru tento model používá?
  Tento model je vybaven miniaturním koaxiálním konektorem ClickLoc se specializovaným kabelem FluidLoc.
• Jaká je citlivost této sondy?
  Poskytuje měřítko s přírůstkovým měřítkem 7,87 V/mm (200 mV/mil) v celém lineárním rozsahu.
• Jak dlouho trvá doručení a kdo jej zajišťuje?
  Odesíláme do 5 dnů prostřednictvím společností FedEx, UPS nebo DHL v závislosti na vaší lokalitě.
• Mohu tuto položku vrátit?
  Ano, na všechny položky poskytujeme 30denní lhůtu pro vrácení.
• Je tato sonda kompatibilní s mým stávajícím systémem 3300 RAM?
  Ano, sonda 3300 NSv je plně zaměnitelná se sondami 3300 RAM a prodlužovacími kabely.
• Jaká je délka pouzdra tohoto modelu?
  Varianta -10 označuje celkovou délku pouzdra 100 mm.
