330910-10-22-10-01-CN 3300 NSv přibližovací sonda – Bently Nevada

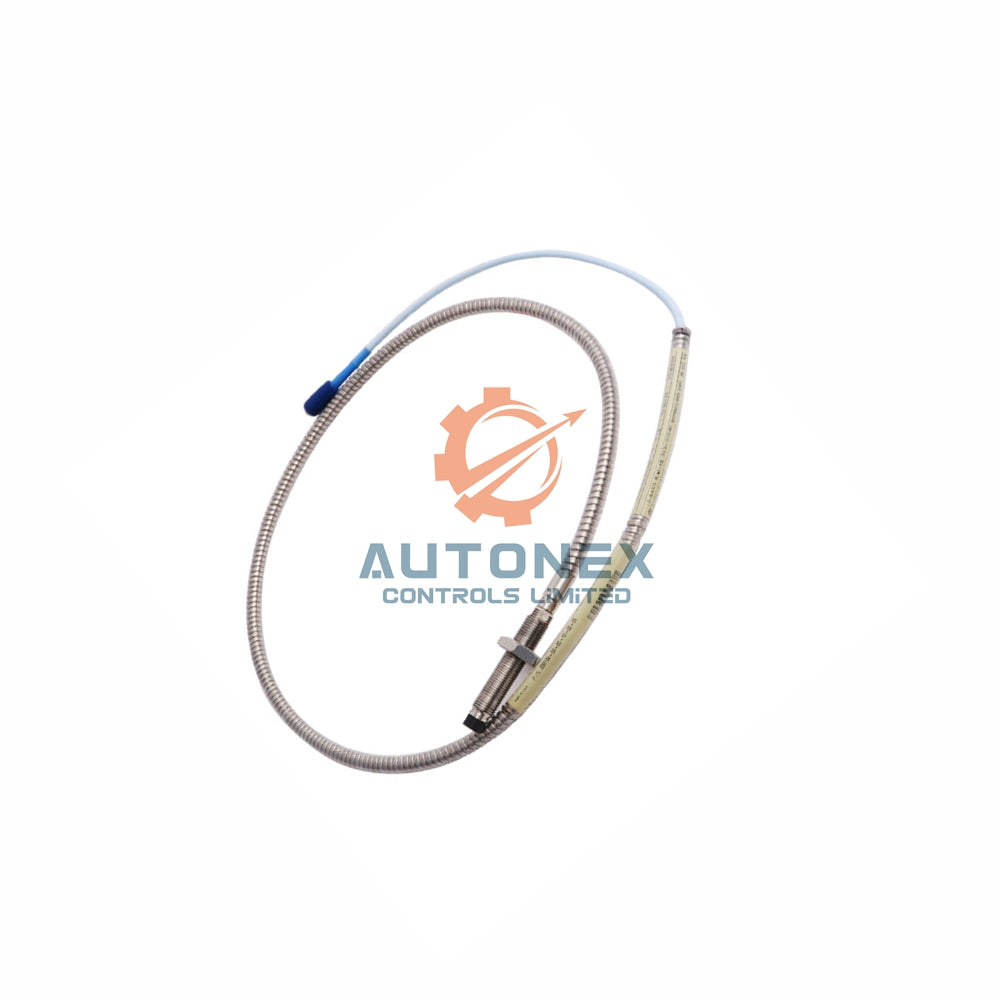

330910-10-22-10-01-CN Bently Nevada 3300 NSv – bezkontaktní sonda – vysoce přesný snímač vířivých proudů

• Značka a model: Bently Nevada 3300 NSv – bezkontaktní sonda – přesné číslo dílu 330910-10-22-10-01-CN.
• Lineární rozsah: 1,5 mm (60 mil) při vzdálenosti cíle od 0,25 mm do 1,75 mm.
• Doporučené nastavení mezery: 1,0 mm (40 mil) pro optimální výkon.
• Inkrementální měřítkový faktor (ISF): 7,87 V/mm (200 mV/mil) s chybou zaměnitelnosti +12,5 %/−20 %.
• Odchylka od nejlépe proložené přímky (DSL): Méně než ±0,06 mm (±2,3 mil).
• Frekvenční odezva: 0 až 10 kHz: typicky +0, −3 dB s terénním zapojením o délce až 305 m.
• Stejnosměrný odpor sondy: 4,2 ± 0,5 ohmu (mezi středovým a vnějším vodičem) pro délku 1,0 m.
• Provozní teplota: −52 °C až +177 °C (−62 °F až +351 °F).
• Skladovací teplota: Stejný široký rozsah −52 °C až +177 °C.
• Materiál hrotu sondy: Polyfenylensulfid (PPS) pro náročná prostředí.
• Materiál pouzdra sondy: Nerezová ocel AISI 304 (SST).
• Typ kabelu: Koaxiální kabel s impedancí 75 Ohm a izolací FEP, celková délka 1,0 metru.
• Konektor: Miniaturní koaxiální konektor ClickLoc s chráničem konektoru (varianta -01).
• Velikost závitu: M10X1 s pancéřováním.
• Varianta délky bez závitu (-10): 100 mm pro flexibilní montážní hloubku.
• Varianta celkové délky pouzdra (-22): Přesné pouzdro o délce 220 mm.
• Schválení úřady (-CN): Certifikace specifická pro danou zemi zajišťující regionální shodu.
• Minimální velikost cíle: Průměr 8,9 mm (0,35 palce); doporučený průměr 13 mm (0,5 palce).
• Maximální utahovací moment sondy: 0,56 N•m (5 in•lb); doporučuje se utáhnout rukou.
• Minimální poloměr ohybu: 25,4 mm (1,0 palce) s pancéřováním SST i bez něj.

Podrobné technické specifikace

• Varianta celkové délky (-10): Koaxiální kabel s izolací FEP o délce 1,0 metru (39 palců).
• Stejnosměrný odpor prodlužovacího kabelu: Středový vodič 0,220 Ω/m; stínění 0,066 Ω/m.
• Kapacita prodlužovacího kabelu: 69,9 pF/m (21,3 pF/ft), typická hodnota.
• Zapojení v terénu: 0,2 až 1,5 mm² (16–24 AWG) se stíněným trojitým kabelem, maximální délka 305 m.
• Odolnost vůči tlaku: Těsní diferenční tlak pomocí O-kroužku Viton (před odesláním se netestuje tlaková odolnost).
• Utahovací moment konektor–konektor (M10X1): Maximálně 33,9 N•m (300 in•lb); doporučený moment 11,3 N•m.
• Limity zašroubování: U pouzdra M10X1 činí maximální utahovací moment při prvních třech závitech 22,6 N•m (200 in•lb).
• Hmotnost systému: Sonda přibližně 14 až 150 g (0,5 až 5,3 oz).
• Teplotní klasifikace pro EPL Ga/Gc: Rozsah sahá od T1 (-55 °C až +232 °C) po T5 (-55 °C až +40 °C).
• Pro klasifikaci EPL Dc: T280 °C při Ta -55 °C až +232 °C, T90 °C při Ta -55 °C až +40 °C.

Často kladené dotazy (FAQ)

• Q: Je tato sonda 3300 NSv nová a originální?
  A: Ano, je zcela nová, originální a v továrním balení. Skladem máme originální bezdotykové sondy Bently Nevada 3300 NSv.
• Q: Jaký je lineární rozsah modelu 330910?
  A: Lineární rozsah činí 1,5 mm (60 mil) od 0,25 mm do 1,75 mm od cíle.
• Q: Mohu tuto sondu použít pro vysokoteplotní kompresory?
  A: Rozhodně. Funguje při teplotách od -52 °C do +177 °C a nabízí vynikající chemickou odolnost.
• Q: Jaké je doporučené nastavení mezery?
  A: Pro optimální rozsah výstupního napětí (-1 až -13 Vdc) nastavte mezeru na 1,0 mm (40 mil).
• Q: Jak dlouhá je dodací lhůta?
  A: Odesíláme do 5 dnů prostřednictvím společností FedEx, UPS nebo DHL. K dispozici jsou expresní možnosti.
• Q: Je sonda kompatibilní se staršími prodlužovacími kabely 3300 RAM?
  A: Ano, sondy jsou mechanicky i elektricky zaměnitelné s předchozími sondami a kabely 3300 RAM.
• Q: Jaký utahovací moment mám použít při montáži?
  A: Pouzdro sondy utáhněte pouze rukou (max. 0,56 N•m). U konektoru ke konektoru dodržujte doporučený utahovací moment 11,3 N•m.
• Q: Co znamená schválení agenturou -CN?
  A: -CN označuje certifikaci specifickou pro danou zemi zajišťující regionální shodu. Podrobnosti vám sdělíme na vyžádání.
• Q: Mohu sondu vrátit do 30 dnů?
  A: Ano, u produktů v původním stavu podporujeme vrácení do 30 dnů.
• Q: Jaká je frekvenční odezva při dlouhé kabeláži v provozu?
  A: Sonda poskytuje frekvenční rozsah 0 až 10 kHz v toleranci -3 dB i při použití 305 metrů kabeláže v provozu.
• Q: Jaká je délka bez závitu a délka pouzdra u této varianty?
  A: Tento 330910-10-22-10-01-CN má délku bez závitu 100 mm a celkovou délku pouzdra 220 mm.

V případě jakýchkoli dotazů nebo pro zadání objednávky kontaktujte náš prodejní tým: sales@nex-auto.com nebo +86 153 9242 9628 (WhatsApp).
