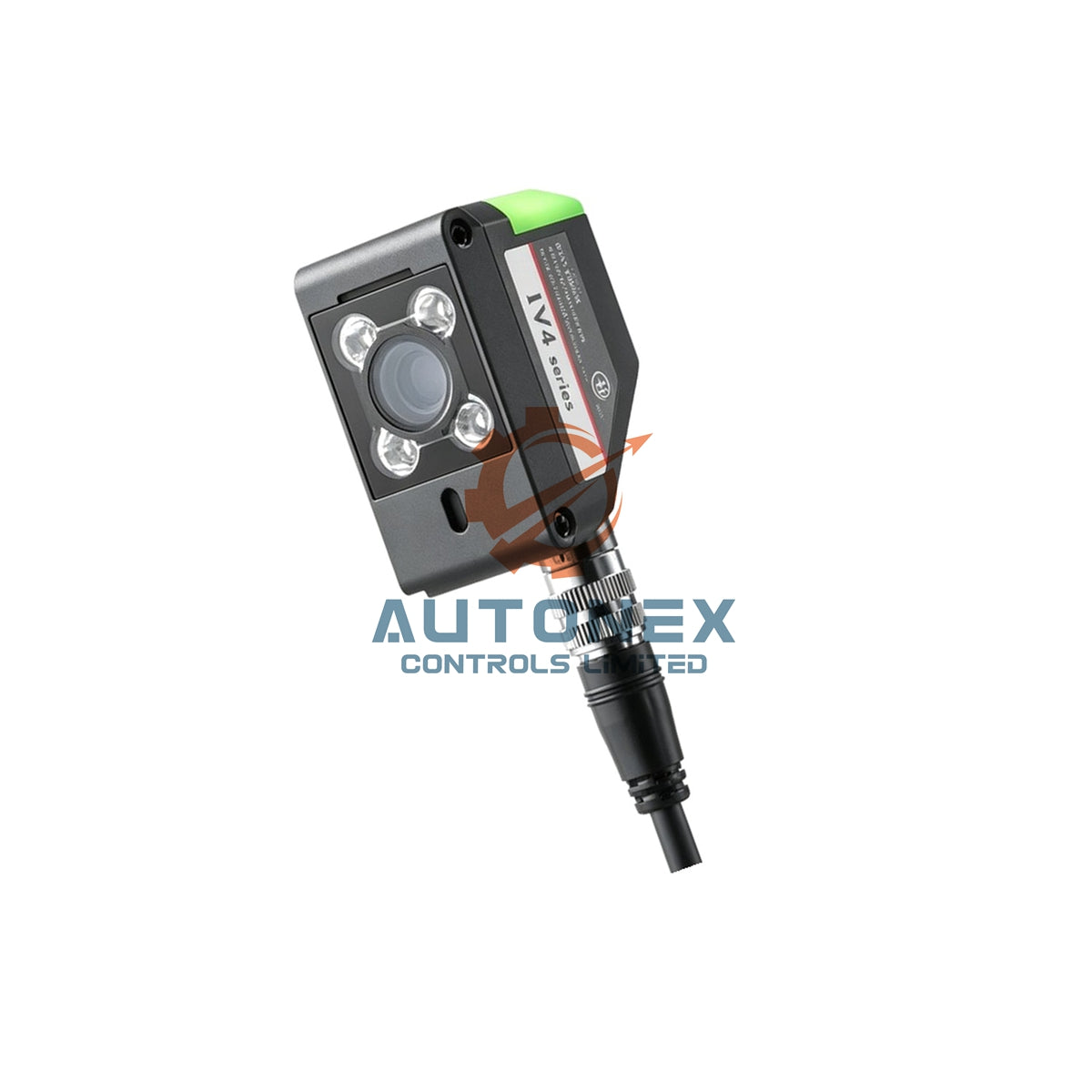

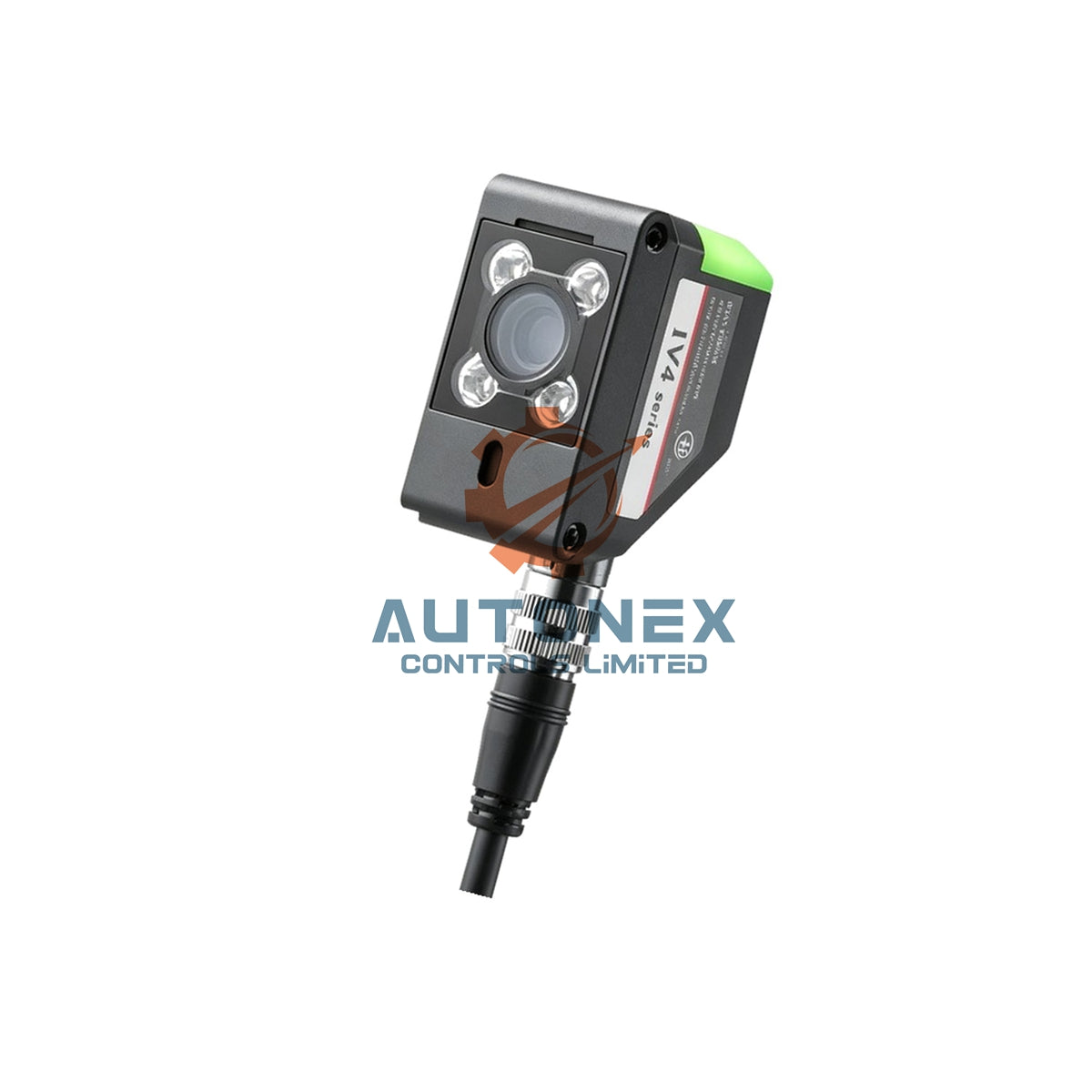

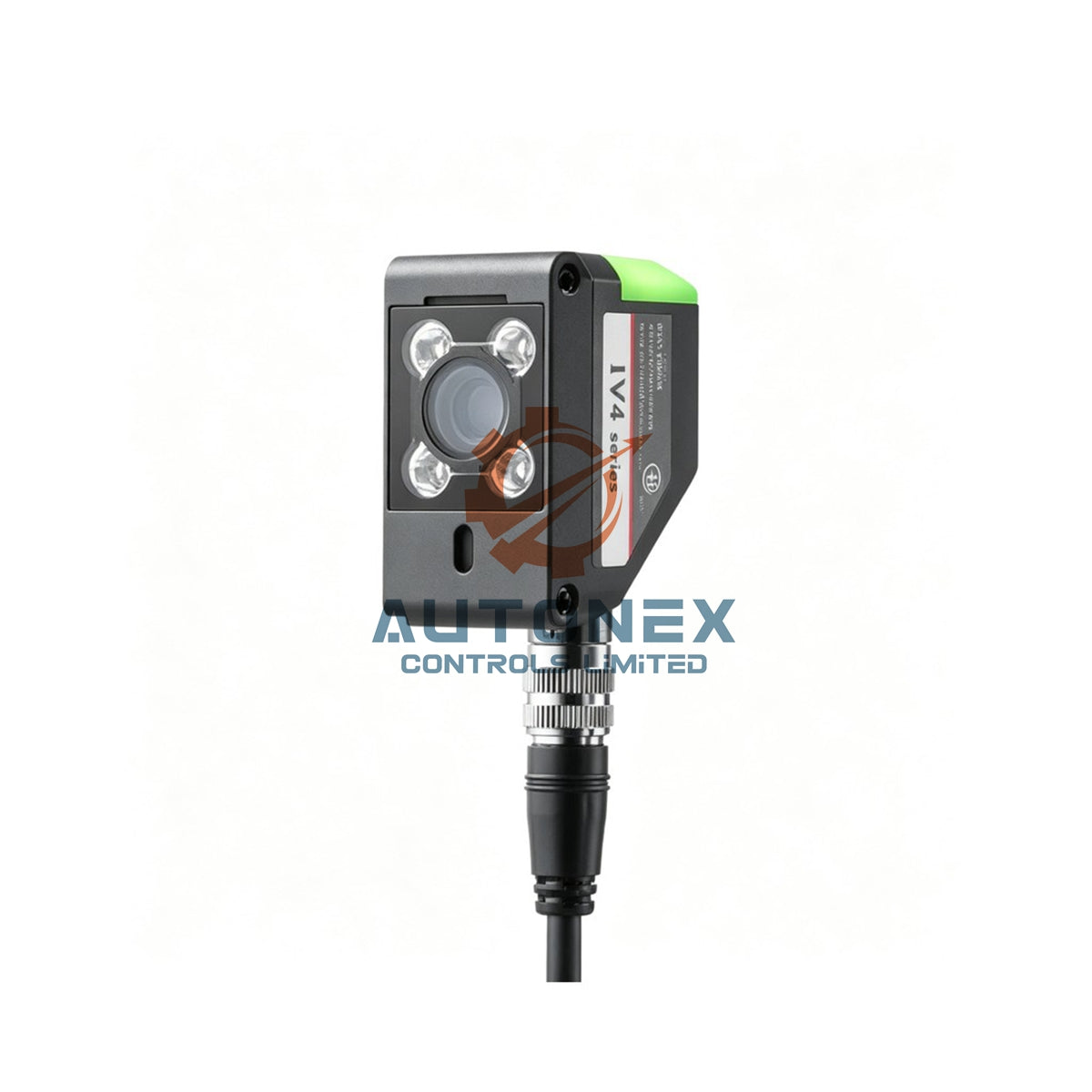

IV4-G500MA Keyence monoxrom sensor başlığı

Keyence tərəfindən hazırlanmış IV4-G500MA yığcam monoxrom sensor başlığı — IV4 seriyasının standart görüntü sahəsi

Əsas texniki xüsusiyyətlər

• Brend: Keyence
• Model: IV4-G500MA
• Seriya: IV4 seriyası
• Kateqoriya: Yığcam monoxrom sensor başlığı, standart görüntü sahəsi
• Görüntü sensoru: 1280 (H) x 960 (V) pikselli 1/2.9 düymlük monoxrom CMOS
• Quraşdırma məsafəsi: 50 mm-dən başlayır
• Görüntü sahəsi: 50 mm məsafədə 22 x 16 mm, 3000 mm məsafədə 1184 x 888 mm-ə qədər (istinad dəyərləri)
• Fokus tənzimlənməsi: avtomatik
• Ekspozisiya müddəti: 12 µs - 9 ms
• İşıqlandırma: impuls işıqlandırmalı infraqırmızı LED
• Enerji sərfiyyatı: AI görüntüləmə işıqlandırma bloku olmadan 2.5 W, onunla birlikdə 6.6 W
• Təchizat gərginliyi: qoşulmuş gücləndirici tərəfindən təmin edilir
• Çıxış tipi: başlıqda mövcud deyil; çıxışlar gücləndirici vasitəsilə işləyir

Ətraf mühitə davamlılıq və maneələrə qarşı qorunma

• İş temperaturu: donma olmadan 0 - +50°C
• Nisbi rütubət: kondensasiya olmadan 85% RH və ya daha az
• Qorunma dərəcəsi: IP67; OP-88642, OP-88643, OP-88646 və ya OP-88647 polarizasiya filtrləri quraşdırıldıqda bu dərəcə keçərli deyil; OP-88909 quraşdırıldıqda da tətbiq olunmur
• Titrəyişə davamlılıq: X, Y və Z istiqamətlərinin hər birində 0.816 G²/Hz səviyyəsində 10 - 500 Hz
• Zərbəyə davamlılıq: altı istiqamətin hər birində üç dəfə olmaqla 500 m/s²
• ESD təhlükəsizliyi: IEC61340-5-1 standartına uyğundur

Konstruksiya və materiallar

• Əsas blokun korpusu: davamlılıq üçün sink təzyiqli tökmə
• Ön qapaq: akril
• Əməliyyat indikatorunun qapağı: TPU
• Çəki: AI görüntüləmə işıqlandırma bloku olmadan təxminən 75 q, onunla birlikdə təxminən 225 q və OP-88909 quraşdırıldıqda təxminən 85 q
• Ölçülər: mövcud deyil

Kommunikasiya və gücləndirici ilə inteqrasiya

• Başlıqda daxili portlar və müstəqil protokollar yoxdur
• Xüsusi sensor başlığı kabeli vasitəsilə IV4-G120 gücləndiricisinə qoşulur
• Bütün kommunikasiya genişləndirmələri IV4-G120 gücləndiricisi vasitəsilə həyata keçirilir
• Bu konstruksiya başlığı kiçik saxlayır və siqnal emalını gücləndiriciyə ötürür

Quraşdırma təlimatı

• IV4-G500MA cihazını hədəfdən 50 mm və ya daha çox məsafədə quraşdırın
• Məsafənizə uyğun görüntü sahəsini yoxlayın; görüntü sahəsi 50 mm-də 22 x 16 mm-dən 3000 mm-də 1184 x 888 mm-ə qədər artır
• Enerjini qoşmazdan əvvəl xüsusi sensor başlığı kabelini IV4-G120 gücləndiricisinə qoşun
• Kəskinliyi avtomatik fokusun tənzimləməsinə imkan verin; yalnız ekspozisiya müddətini 12 µs - 9 ms aralığında təyin etməlisiniz
• İmpuls işıqlandırmasını xəttin sürətinə və hədəfin hərəkətinə uyğunlaşdırın
• Cihazı kondensasiya olmadan 0 - +50°C temperaturda və 85% RH-dən aşağı rütubətdə saxlayın
• IP67 dərəcəsinə ehtiyacınız varsa, polarizasiya filtrlərini quraşdırmaqdan çəkinin

Qablaşdırma dəsti

• 1 x Keyence IV4-G500MA yığcam monoxrom sensor başlığı
• 1 x IV4-G120 gücləndiricisi üçün xüsusi sensor başlığı kabeli
• 1 x qoruyucu ön qapaq
• 1 x montaj kronşteyni və vint dəsti
• 1 x qısa başlama təlimatı
• FedEx, UPS və ya DHL ilə göndərmə

Tez-tez verilən suallar

• S: IV4-G500MA ilə digər IV4 başlıqları arasındakı fərq nədir?
  C: Bu model standart görüntü sahəsinə malik yığcam monoxrom başlıqdır. Boz tonlu yoxlama işləri üçün monoxrom CMOS sensorundan istifadə edir.
• S: Bu sensor başlığı hansı gücləndirici ilə işləyir?
  C: Keyence IV4-G120 gücləndiricisi ilə işləyir. Gücləndirici enerji təchizatını təmin edir və bütün çıxışları idarə edir.
• S: Hansı görüntü sahəsini gözləyə bilərəm?
  C: 50 mm məsafədə 22 x 16 mm, 3000 mm məsafədə isə istinad dəyəri kimi 1184 x 888 mm-ə qədər görüntü sahəsi əldə edirsiniz.
• S: IV4-G500MA-nın daxili çıxışı varmı?
  C: Xeyr. Çıxışlar başlığın özündən deyil, qoşulmuş IV4-G120 gücləndiricisi vasitəsilə işləyir.
• S: Ekspozisiya müddətinin diapazonu nədir?
  C: Ekspozisiya müddəti 12 µs - 9 ms aralığındadır və bu diapazon sürətlə hərəkət edən, eləcə də daha yavaş hədəfləri əhatə edir.
• S: Bu başlıq hansı növ işıqlandırmadan istifadə edir?
  C: Yüksək sürətli yoxlamaya uyğun olan və görünən işıq maneəsini azaldan impuls işıqlandırmalı infraqırmızı LED-dən istifadə edir.
• S: Sensor başlığı suya davamlıdırmı?
  C: Bəli, IP67 dərəcəsinə malikdir. Lakin müəyyən polarizasiya filtrləri quraşdırıldıqda və ya OP-88909 montaj edildikdə bu dərəcə keçərli deyil.
• S: IV4-G500MA-nın çəkisi nə qədərdir?
  C: AI görüntüləmə işıqlandırma bloku olmadan təxminən 75 q, onunla birlikdə isə təxminən 225 q çəkir.
• S: Təchizat müddəti və göndərmə üsulu necədir?
  C: Stokda saxlayırıq və FedEx, UPS və ya DHL ilə 5 gün ərzində göndəririk. 30 gün ərzində geri qaytarmaları qəbul edirik.
